| Артікул | l1 ±0.3 | l1 ±0.5 | d1 | d2 | d3 | h2 | l2 | t2 | t1 | r ≈ | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 426.6-20-200-A | - | 200 | 20 | M 8 | - | 68 | - | - | 15 | 22 | 105 | Так |
4028
|
|||
| GN 426.6-20-200-B | 200 | - | 20 | M 8 | - | 68 | 20 | - | 15 | 22 | 105 |
|
5686
|
|||
| GN 426.6-20-300-A | - | 300 | 20 | M 8 | - | 68 | - | - | 15 | 22 | 105 | Так |
4576
|
|||
| GN 426.6-20-300-B | 300 | - | 20 | M 8 | - | 68 | 20 | - | 15 | 22 | 105 |
|
6439
|
|||
| GN 426.6-28-250-A | - | 250 | 28 | M 10 | 32 | 90 | - | 17 | - | 32 | 128 |
|
6607
|
|||
| GN 426.6-28-250-B | 250 | - | 28 | M 10 | 32 | 90 | 20 | 17 | - | 32 | 128 |
|
8703
|
|||
| GN 426.6-28-350-A | - | 350 | 28 | M 10 | 32 | 90 | - | 17 | - | 32 | 128 | Так |
7145
|
|||
| GN 426.6-28-350-B | 350 | - | 28 | M 10 | 32 | 90 | 20 | 17 | - | 32 | 128 |
|
9609
|
|||
| GN 426.6-28-500-A | - | 500 | 28 | M 10 | 32 | 90 | - | 17 | - | 32 | 128 |
|
7510
|
|||
| GN 426.6-28-500-B | 500 | - | 28 | M 10 | 32 | 90 | 20 | 17 | - | 32 | 128 |
|
9870
|
Тип
Тип A: монтаж із внутрішньої сторони (різьбовий глухий отвір)
Тип B: монтаж з боку оператора
Нержавіюча сталь
d1 = 20: суцільний матеріал
d1 = 28: порожня трубка Ø 28 x 2
AISI 304
матове оздоблення, дробоструминна обробка
Різьбова втулка/кріпильний гвинт
Нержавіюча сталь AISI 303
Стопорні гвинти (тип B)
d1 = 20: DIN 914-M5-6-NI
d1 = 28: DIN 914-M6-8-NI

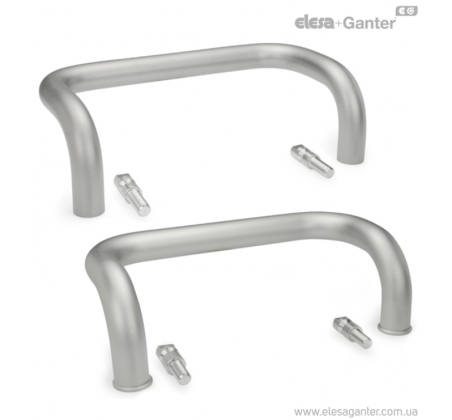

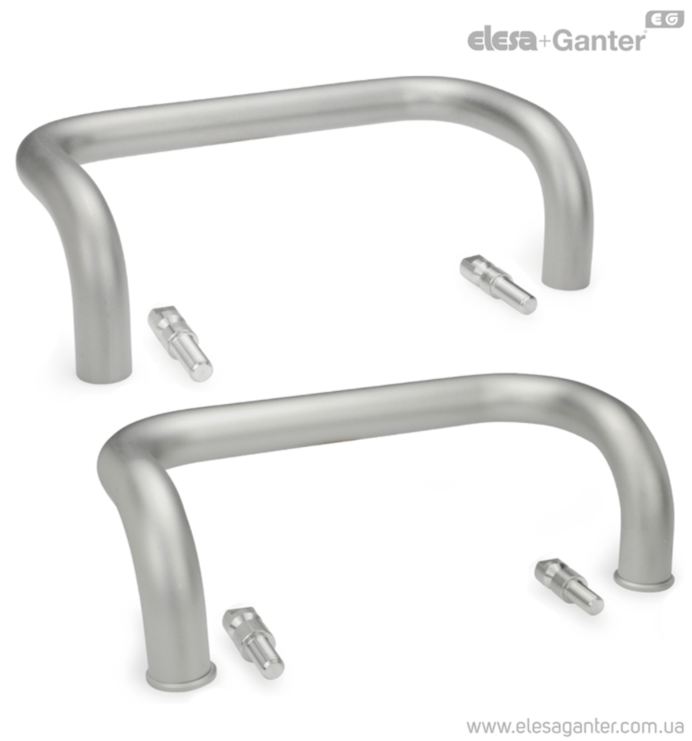

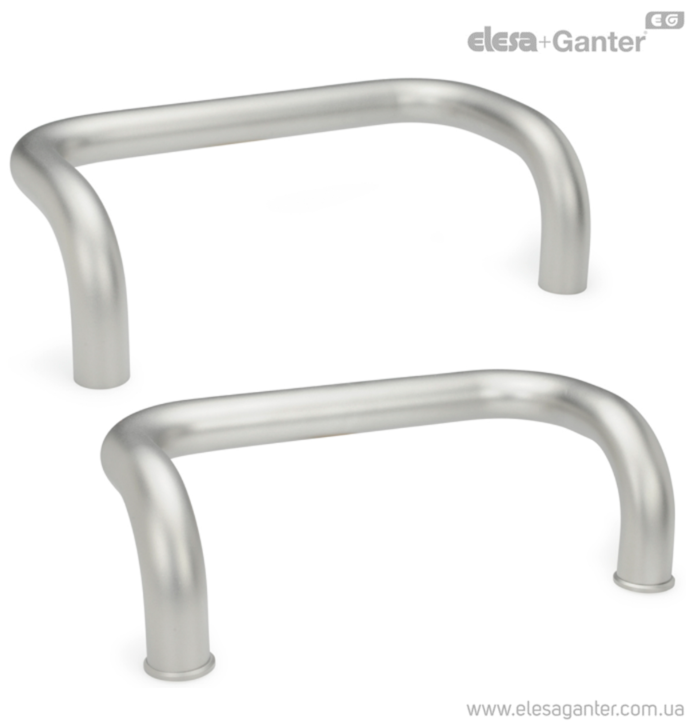

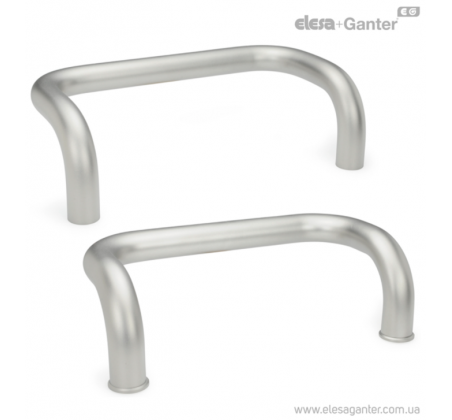

П-подібні ручки для ящиків та шаф із нержавіючої сталі GN 426.6 можуть встановлюватися з задньої сторони (тип А), а також з боку оператора (тип B). У цьому випадку шпилька спочатку загвинчується з боку машини, а потім ручка проштовхується і фіксується за допомогою гвинта.
Обидва способи монтажу забезпечують встановлення пари ручок у протилежному положенні. Цей спосіб може бути використаний, наприклад, на дверях (подвійна ручка). Може знадобитися кріпильний гвинт нестандартної довжини l2.
Виробничий процес (згинання) дозволяє виробляти ручки нестандартної довжини відносно невеликих кількостях.
