| Артікул | b1 | l1 ±0.25 | a1 | a2 | b2 | a3 | d1 | d2 | h2 | l2 | t1 min | l4 | h3 | h4 | h1 | l6 | h5 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 559-162-A-SR | 25 | 162 | 38 | 19 | 28 | - | M 8 | - | - | 128 | - | 140 | 36 | - | 55 | - | - |
|
767
|
|||
| GN 559-162-A-SW | 25 | 162 | 38 | 19 | 28 | - | M 8 | - | - | 128 | - | 140 | 36 | - | 55 | - | - | Так |
767
|
|||
| GN 559-162-B-SR | 25 | 162 | - | - | 28 | 40 | M 8 | - | 57 | - | 22 | - | - | 38 | - | 8 | 28 | Так |
705
|
|||
| GN 559-162-B-SW | 25 | 162 | - | - | 28 | 40 | M 8 | - | 57 | - | 22 | - | - | 38 | - | 8 | 28 | Так |
705
|
|||
| GN 559-162-C-SR | 25 | 162 | - | - | 28 | 40 | - | 8.3 | 57 | - | - | - | - | 38 | - | - | 28 | Так |
747
|
|||
| GN 559-162-C-SW | 25 | 162 | - | - | 28 | 40 | - | 8.3 | 57 | - | - | - | - | 38 | - | - | 28 | Так |
747
|

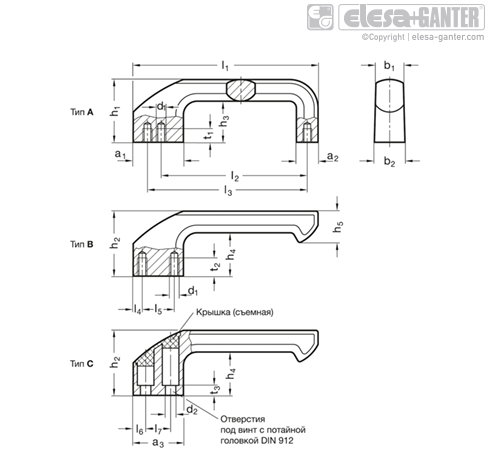

Типи
Тип A: закритий тип із кріпленням обох кінців
Тип B: відкритий тип із кріпленням лише одного кінця, монтаж із задньої сторони (глухий різьбовий отвір)
Тип С: відкритий тип із кріпленням лише одного кінця, монтаж з боку оператора
Алюміній
із пластиковим покриттям
чорний колір RAL 9005, текстуроване оздоблення SW
срібний колір RAL 9006, текстуроване оздоблення SR
Ковпачок (тип С)
Пластик
чорний колір SW
світло-сірий колір SR
Особливістю ручки GN 559 це наявність подушки для великого пальця в передній частині опори.
У той же час збільшена опора дозволяє використовувати варіант з відкритим кінцем та широкою поверхнею.
Ручки GN 559 відомі своєю високою стійкістю. Вони кріпляться двома гвинтами М8, за допомогою яких у типі А можливі два альтернативні варіанти для центрів отворів (l2 або l3).
