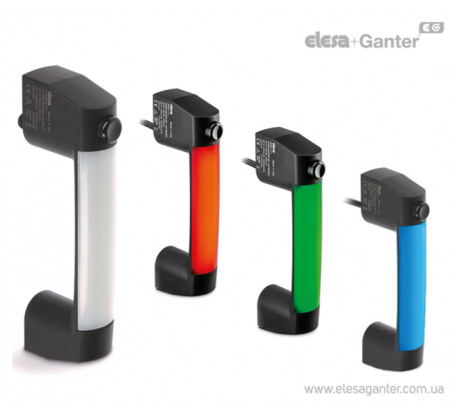

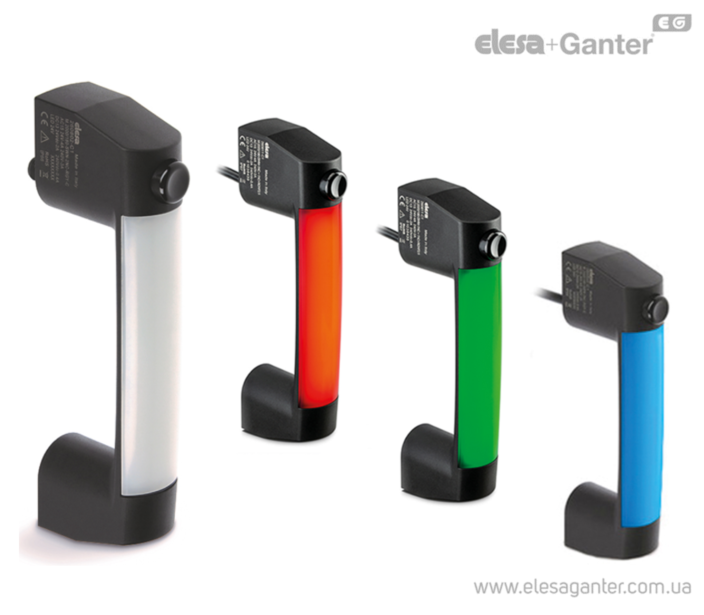

Пожежобезпечні водозахищені ручки з кнопковим самоповоротним вимикачем та багатоколірною діодною ідікацією M.2000-2NC-SWM-C
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
M.2000-2NC-SWM-C З роз'ємом, 2 НЗ-контакти.
| Артікул | L2[J] | b1 | d | f±1 | L | B | f1 | l1 | l2 | p | F1[N] | F2[N] | h | L1[J] | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M.2000/180-SWM-2NC-RGB-C | 6 | 35 | M6 | 180 | 212.5 | 24 | 29 | 113 | 20 | 12 | 700 | 900 | 70 | 7 | 65 | Так |
9586
|
характеристики
Матеріал
Корпус ручки: технополімер на основі поліаміду (PA), армований скловолокном, сертифікований, самозагасаючий UL-94 V0, чорний колір, матове оздоблення.
Розсіювач світлодіодного світла: самозагасаючий полікарбонат UL-94 V0, опаловий колір.
Утримувач кнопки: технополімер на основі поліаміду (PA), чорний колір.
Мікровимикач з кнопкою
З двома електричними контактами залежної дії з подвійним перериванням форми Zb (див. IEC EN 60947-5-1), які у виробництві можуть бути встановлені як нормально розімкнені (НР) та нормально замкнуті (НЗ).
Примусове відкривання відповідно до стандарту МЕК EN 60947-5-1, додаток К: поділ електричних контактів є безпосереднім результатом дії приводу, на якому сила дії застосовується за допомогою непружних елементів, іншими словами, незалежно від пружинних елементів.
Контактні елементи забезпечують самоочисну дію паст зі срібла.
Світлодіодна стрічка
Тип RGB, напруга живлення 24 В пост. струму +/- 10%. Відтінки кольорів можуть несуттєво змінюватись в залежності від напруги живлення.
Стандартні виконання
Втулки латунні, глухі різьбові отвори M6 для монтажу з задньої сторони.
Пластиковий роз'єм із 8 полюсами, задній вихід.
M.2000-2NC-SWM-C: 2 НЗ-контакти.
8-полюсний кабель UL:WG22 RAL9005 PVC UL AWM Style 1569/2517, задній вихід.
Захист IP
Ступінь захисту IP67 та IP69K
| Механические характеристики | Электрические характеристики | |||||
|---|---|---|---|---|---|---|
| Тип контактов: Ag 999 | Тепловая мощность lth | Кабель 4 A | ||||
| Разъем 2.5 A | ||||||
| Номинальное напряжение изоляции UI | Кабель: 250 В перем. тока | |||||
| Максимальная рабочая частота: 3600 циклов/час * | Разъем: 30 Vac/Vdc | |||||
| Защита от короткого замыкания: 4 А 500 В gG | Сопротивление между контактами: 25 мОм | |||||
| Срок службы: 10 миллионов циклов* | Категория использования (кабель) | |||||
| le/AC-15 ** | 24V-50/60 Hz | 4A | ||||
| 240V-50/60 Hz | 3A | |||||
| le/DC-13 * | 24V-d.c. | 2A | ||||
| 240V-d.c. | 0.4A | |||||
| Действующая сила ключа:30Н | Категория использования (разъём) | |||||
| Радиус изгиба кабеля > 70 мм | le/DC-13 (согласно IEC 60947-5-1) | 24V-d.c. | 2A | |||
| B10D: 20 миллионов манёвров | Степень загрязнения: 3 | |||||
* согласно стандарту EN 60947-5-1
* * согласно стандарту EN 60945-5-1
| Категории применения электрооборудования согласно UL508 | M.2000-F (кабель) | M.2000-C (разъём) |
| Управление посредством переменного тока | 120Vac-3A | 24Vdc/2A |
| Управление посредством постоянного тока | 24Vdc-2A |
Особливості та сфери застосування
Ручка M.2000-SWM є ідеальним поєднанням ергономіки, функціональності та компактності.
На додаток до функції ручки вона інтегрується в один виріб, також виконуючи функцію світлової сигнальної колони і блоку управління з нормально розімкненими або нормально замкнутими контактами. 60204-1).
Приклад:
червоний: потрібна негайна дія для вирішення небезпечної ситуації
зелений: нормальні робочі умови
жовтий: зачекайте, чи відбувається відключення обладнання або обладнання знаходиться на перехідному етапі
синій: оператор зробив робочий запит (наприклад, натиснув кнопку)
При натисканні кнопки оператор може запросити доступ через зовнішню логіку до області, що захищається, або реактивного обладнання після переривання.
Захист персоналу: дія нормально замкнутого (НЗ) вимикача забезпечує правильне переривання ланцюга.
У разі використання подовжувача з кутовим роз'ємом напрямок виходу кабелю показано на рис.
Технічні дані
Напруга при розтягуванні та міцність на удар: значення F1, F2, L1 та L2, зазначені в таблиці, були отримані під час випробувань на розрив, виконаних при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.
Інструкції щодо підключення світлодіодної стрічки
За наявності належного кабелю є можливість отримати один із 7 кольорів світлодіодної стрічки.
Загальний контакт (8), відповідний білому дроту (версія кабелю), повинен бути обов'язково підключений до негативного полюса живлення в кольорах Інші таблиці можливі при регулюванні яскравості окремих каналів за допомогою методу ШІМ.
Декларація про відповідність ЄС
Предметом вищезгаданої декларації є відповідність належному законодавству Європейського союзу в галузі гармонізації:
2014/35/EU Директива з низьковольтного обладнання
2014/30/EU (EMC) Директива з електромагнітної сумісності
2011/65/EU (RoHS) Обмеження використання деяких шкідливих речовин в електричному та електронному устаткуванні
Гармонізовані стандарти та нормативні посилання на інші технічні умови, щодо яких заявляється відповідність: EN 60947-5-1:2017
