Трубчасті ручки із нержавіючої сталі посилені проміжним кронштейном M.1043-SCM-BM-SST

Друк

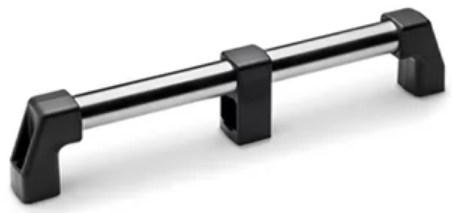

M.1043-SCM-SST

Трубчасті ручки із нержавіючої сталі посилені проміжним кронштейном

Нержавіюча сталь, армований кронштейн технополімер, зовнішній монтаж

M.1043-SCM-BM-SST

Трубчасті ручки із нержавіючої сталі посилені проміжним кронштейном

Нержавіюча сталь, армований кронштейн технополімер, внутрішній монтаж

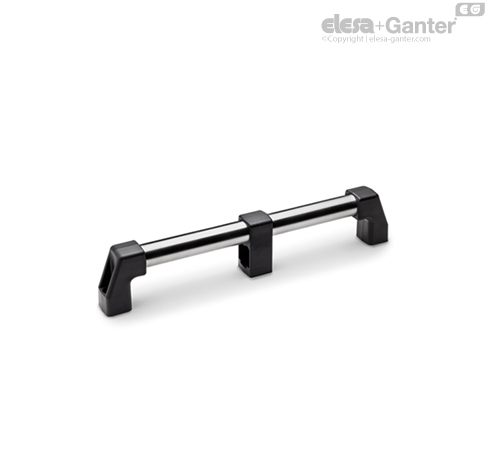

Трубчасті ручки із нержавіючої сталі посилені проміжним кронштейном M.1043-SCM-BM-SST – фото 1

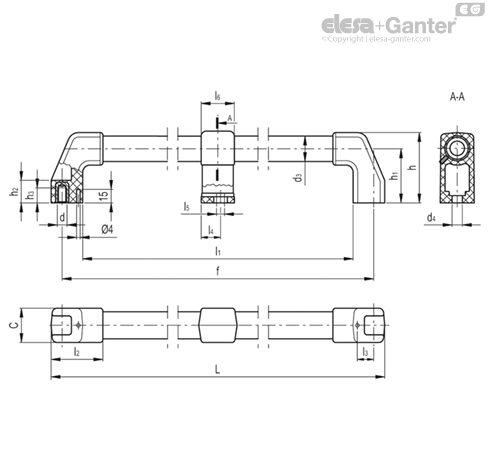

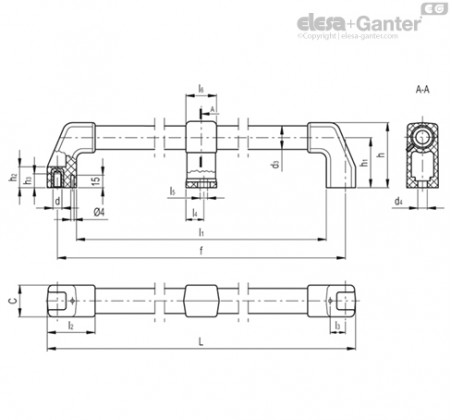

Трубчасті ручки із нержавіючої сталі посилені проміжним кронштейном M.1043-SCM-BM-SST – Креслення 1

Трубчасті ручки із нержавіючої сталі посилені проміжним кронштейном M.1043-SCM-BM-SST – Креслення 2

Трубчасті ручки із нержавіючої сталі посилені проміжним кронштейном M.1043-SCM-BM-SST – Креслення 3

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

M.1043-SCM-BM-SST Нержавіюча сталь, армований кронштейн технополімер, внутрішній монтаж

Артікул
Артікул	F₂#[N]	F₂*[N]	d	f±₁	L	l₁	d₃	h₂	l₂	d₄	l₃	l₄	h	h₃	C	h₁	l₆	l₅	В наявності	Ціна
M.1043 BM/20-700-SST-SCM	4000	-	M8	700	720	662	20	18	47	8.5	13	18	58	10	28	45	30	10±4	Так	3548 грн	Детальніше
M.1043 BM/20-700-SST-SCM Характеристики: F₂#[N] 4000 F₂*[N] - d M8 f±₁ 700 L 720 l₁ 662 d<sub>3</sub> 20 h₂ 18 l₂ 47 d₄ 8.5 l₃ 13 l₄ 18 h 58 h₃ 10 C 28 h₁ 45 l₆ 30 l₅ 10±4 3548 грн Так До кошику
M.1043 BM/30-1000-SST-SCM	6100	-	M10	1000	754	954	30	25	57	10.5	18	22	78	17	38	60	36	13±5	Так	6304 грн	Детальніше
M.1043 BM/30-1000-SST-SCM Характеристики: F₂#[N] 6100 F₂*[N] - d M10 f±₁ 1000 L 754 l₁ 954 d<sub>3</sub> 30 h₂ 25 l₂ 57 d₄ 10.5 l₃ 18 l₄ 22 h 78 h₃ 17 C 38 h₁ 60 l₆ 36 l₅ 13±5 6304 грн Так До кошику
M.1043 BM/30-700-SST-SCM	7500	-	M10	700	724	654	30	25	57	10.5	18	22	78	17	38	60	36	13±5	Так	4699 грн	Детальніше
M.1043 BM/30-700-SST-SCM Характеристики: F₂#[N] 7500 F₂*[N] - d M10 f±₁ 700 L 724 l₁ 654 d<sub>3</sub> 30 h₂ 25 l₂ 57 d₄ 10.5 l₃ 18 l₄ 22 h 78 h₃ 17 C 38 h₁ 60 l₆ 36 l₅ 13±5 4699 грн Так До кошику

характеристики

Кронштейни ручки

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення. Поставляється у зібраному вигляді. Підключення стрижня ручки до трубки дозволяє уникнути обертання трубки.

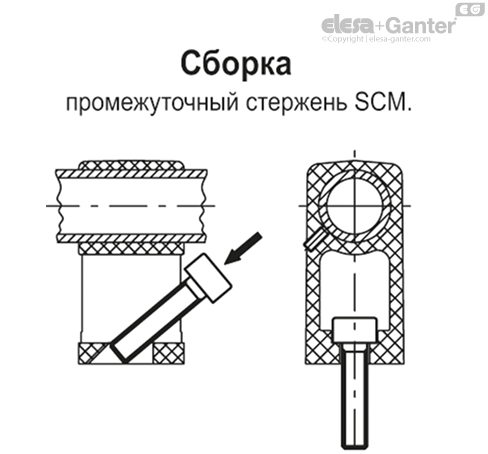

Проміжний стрижень

Армований скловолокном технополімер на основі поліаміду (PA), чорний колір, матове оздоблення. Поставляється у зібраному вигляді.

Гвинт без головки із шестигранним поглибленням для кріплення опори до трубки із нержавіючої сталі AISI 304.

Наскрізний отвір з пазом для гвинтів із циліндричною або шестигранною головкою.

Трубка

Нержавіюча сталь AISI 304

Стандартні виконання

M.1043-SCM-BM-SST: втулки з латуні, глухі різьбові отвори.

Технічні дані

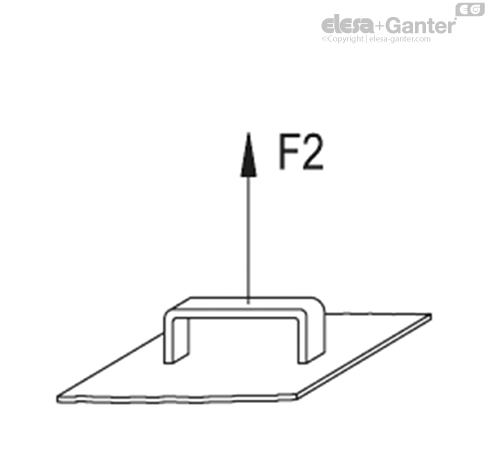

Напруга при розтягуванні: значення F2, вказані в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному устаткуванні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.
