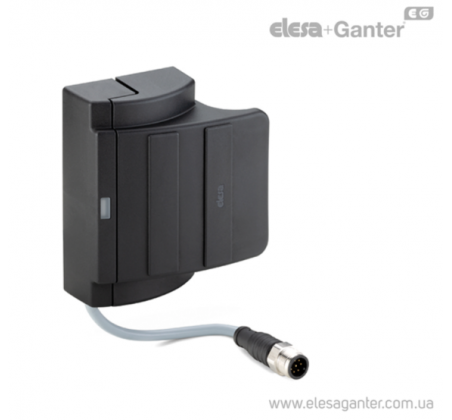

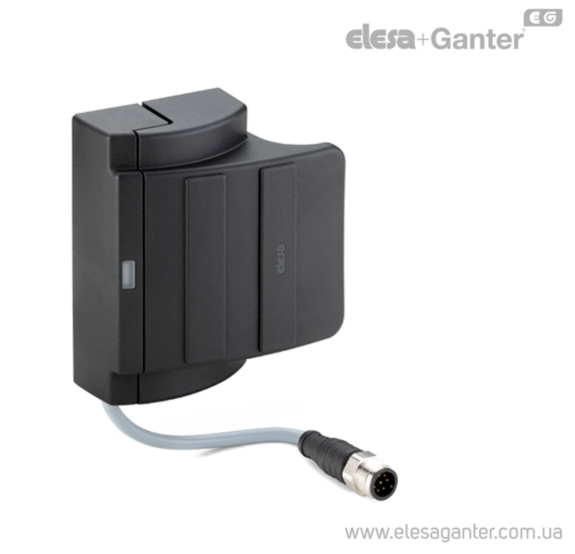

Негорючі герметичні ручки із вбудованим електричним вимикачем ІР 67 ESC-SFT-C-C
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
ESC-SFT-C-C 8-полюсний штирьовий роз'єм, нижній осьовий вихід

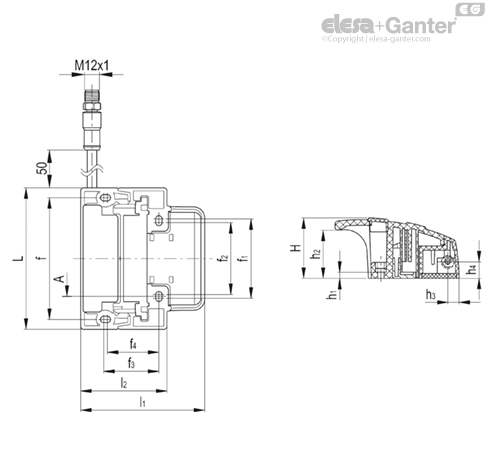

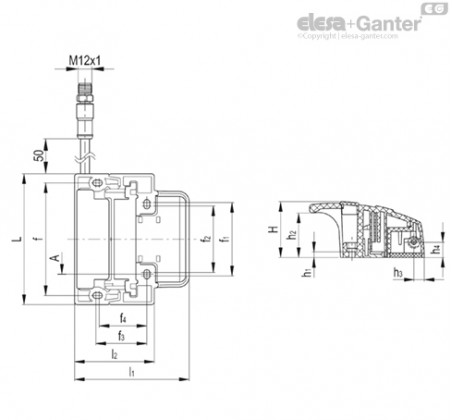

| Артікул | f1±0.25 | f2±0.25 | f3±0.25 | f4±0.25 | L | f±0.25 | l1 | h2 | l2 | h3 | H | h4 | C#[Nm] | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ESC-SFT.110-5-NC+NC-C-C | 64 | 58 | 44.5 | 41.5 | 114 | 98 | 100 | 39 | 69.5 | 7 | 49 | 15 | 5 | 5 |
Під замовлення
|
10190
|
|||
| ESC-SFT.110-5-NC+NO-C-C | 64 | 58 | 44.5 | 41.5 | 114 | 98 | 100 | 39 | 69.5 | 7 | 49 | 15 | 5 | 5 |
Під замовлення
|
9237
|
характеристики
Матеріал
Корпус ручки: технополімер на основі поліаміду (PA), армований скловолокном, сертифікований, самозагасаючий UL-94 V0, чорний колір.
Елемент для захвату: технополімер на основі ацеталю (POM), чорний колір.
Кришка гвинта: технополімер на основі поліаміду (PA), армований скловолокном, сертифікований самозагасаючий UL-94 V0, чорний колір.
Розсіювач світлодіодного світла: самозагасаючий полікарбонат UL-94 V0, матово-білий колір.
Кріпильні пластини: нержавіюча сталь.
Стандартні виконання
ESC-SFT-C-C: 8-полюсний штирьовий роз'єм M12, нижній осьовий вихід.
Ручка ESC-SFT повинна монтуватися стороною відповідної частини, оснащеної кабельним виведенням/роз'ємом, на зафіксованій деталі (основа конструкції) та стороною ручки на рухомій деталі (двері).
Контактна група у стандартному виконанні:
NC-NO-NC+LED: 1 НЗ-контакт безпеки, 1 НР-контакт безпеки, 1 НЗ-контакт сигналізації зі світлодіодом.
NC-NC-NC+LED: 2 НЗ-контакти безпеки, 1 НЗ-контакти сигналізації зі світлодіодом.
НР-контакт вважається нормально розімкненим контактом, коли два елементи ручки перебувають у контакті, а НЗ-контакт – це нормально замкнутий контакт, коли два елементи ручки перебувають у контакті.
Зелений світлодіод горить, коли захист замкнутий (два елементи контакту ручки), і свідчить про коректне функціонування обладнання відповідно до IEC 60204-1.
Захист IP
Запобіжні заходи
Перед використанням виробу необхідно виконати оцінку ризику на верстаті відповідно до:
EN ISO 13849-1.Безпека машин.
EN ISO 14119. Безпека машин.
EN 60204-1. Безпека машин.
EN 60947-5-3. Пристрої комплектні розподільні низьковольтні. Частина 5-3.
Ручка ESC-SFT виконує функцію індивідуального захисту. Неправильне встановлення або поводження можуть стати причиною серйозного травмування людей.
Безпечна експлуатація гарантується лише тоді, коли використовується комплектна система: ручка безпеки + блок керування CN-SFT.115-2NC, CN-SFT.46-2NC/CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO або сумісний блок керування, відповідальність не.
Комплектна система безпеки зазвичай складається з безлічі сигнальних пристроїв, датчиків та блоків керування. Виробник обладнання або установник несе відповідальність за правильну та безпечну роботу всієї системи.
Електричні з'єднання
Электрические соединения должны выполняться только уполномоченным персоналом.
Соединительный кабель датчика не должен вытягиваться. Датчики должны подключаться к блоку управления в соответствии с предлагаемыми схемами (см. также инструкции по эксплуатации блоков управления).
| Прокладка кабелей в соответствии со стандартом 60947-5-2 | ||
| Цвет | Тип | Функция |
| Коричневый (BN) - белый (WH) | НЗ-контакт | выходы безопасности, канал 1 |
| Синий (BU) - чёрный (BK) | НЗ-контакт (верс. НЗ+НЗ) | выходы безопасности, канал 2 |
| НР-контакт (верс. НЗ+НР) | ||
| Розовый (PK) | Вспомогательный положительный контакт (+24 В пост. тока) | Положительный для светодиодной сигнализации |
| Серый (GY) | Вспомогательный отрицательный контакт (заземление) | Отрицательный для светодиодной сигнализации |
Схема подключения одинарной ручки к блокам управления CN-SFT.115-2NC, CN-SFT.46-2NC / CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO или эквивалентным моделям. Ручка с НЗ-НЗ-контактами должна подключаться к блоку управления CN-SFT.115-2NC / CN-SFT.46-2NC, ручка с НЗ-НР-контактами должна подключаться к блоку управления CN-SFT.115-1NC+ 1NO / CN-SFT.46-1NC+1NO. В любом случае рекомендуется ознакомиться с инструкцией по эксплуатации блока управления безопасностью, чтобы убедиться в правильности подключения изделия.
Схема подключения одинарной ручки к блокам управления CN-SFT.115-2NC / CN-SFT.46-2NC или эквивалентным моделям в случае множественных ручек с НЗ-НЗ-контактами.
- Каналы 1 (BU-BK, НЗ) последовательно
- Каналы 2 (WH-BN, НЗ) последовательно
В любом случае рекомендуется ознакомиться с инструкцией по эксплуатации блока управления безопасностью, чтобы убедиться в правильности подключения изделия.
Схема подключения одинарной ручки к блокам управления CN-SFT.115-1NC+1NO / CN-SFT.46-1NC+1NO или эквивалентным моделям в случае множественных ручек с НЗ-НР-контактами.
- Каналы 1 (BU-BK, НР) параллельно
- Каналы 2 (WH-BN, НЗ) последовательно
В любом случае рекомендуется ознакомиться с инструкцией по эксплуатации блока управления безопасностью, чтобы убедиться в правильности подключения изделия.
Особливості та сфери застосування
Захист персоналу: ручка ESC-SFT являє собою кодований датчик з резервними каналами, які можуть використовуватися в ланцюгах безпеки, призначених для контролю статусу небезпечних огорож на верстаті. магнітного датчика і відповідного приводу (кодований магніт), вбудованого в два елементи ручки. блокувальний пристрій низького рівня кодування типу 4 у відповідності з EN14119. У разі використання в якості входу в сертифікований блок управління безпекою (див. допоміжні пристрої за запитом) він дозволяє реалізувати архітектуру системи аж до SIL3 відповідно до стандарту IEC 6-1 ISO 4 петлею CFSQ або CFSW для підвищення рівня безпеки системи (системи з різними принципами роботи).
Замок із засувкою: дві деталі, що складають виріб (сторона ручки та сторона частини у відповідь), оснащені системою механічного з'єднання, що дозволяє двері залишатися закритою. Зусилля, необхідне для відкриття дверей, становить близько 2 кг.
Самоцентрування: ручка оснащена механічною системою самоцентрування щодо пов'язаної з нею частини, яка компенсує будь-яке зміщення дверей або її вигин під дією ваги.
Функціонування
Система безпеки складається з блоку управління та ручки, що працюють лише у певних конфігураціях, (див. варіанти комбінування та підключення з відповідними блоками комбінованого управління безпеки)
Ручка безпеки містить герконові контакти, які активуються кодованими магнітами. Блок управління безпеки перетворює інформацію та передає стан засобів захисту в систему управління через вихід безпеки.
Безпечний стан визначається як стан, за якого ручка знаходиться на відстані від магніту активації.
| ТЕХНИЧЕСКИЕ ДАННЫЕ РУЧКИ | ||||
|---|---|---|---|---|
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||
| Материал корпуса | Самозатухающий технополимер, армированный стекловолокном, чёрного цвета | |||
| Рабочая температура в помещении | -25 +70 °C | |||
| Класс защиты | IP 67 (IEC 60529) | |||
| Подключения | Кабель с зажимами - штыревой разъём M12 | |||
| Рабочее напряжение (Ue) | 24 V dc | |||
| Минимальный рабочий ток на канал (Im) | 6 mA | |||
| Максимальный рабочий ток со светодиодом при отсутствии нагрузки | 16 mA | |||
| Ток в отключённом состоянии | 0 mA | |||
| Напряжение изоляции (Ui) | 26,4 V | |||
| Номинальное выдерживаемое напряжение (Ui) | 1500 V | |||
| Степень загрязнения | 2 | |||
| Наружный безынерционный предохранитель | 0,5 A | |||
| Категория использования | DC12: 0,4A при 24 В пост. тока - DC13: 0,4A при 24 В пост. тока | |||
| Макс. частота переключения | 500 Hz | |||
| Падение напряжения (Ud) | 0,3 V | |||
| Индикация переключения | Зелёный светодиод + НЗ-выход сигнализации (24 В, 10 мА) | |||
| ПАРАМЕТРЫ АКТИВАЦИИ | ||||
| Вариант ручки (раздвижная дверь S, распашная дверь B) | NC+NO S | NC+NC S | NC+NO B | NC+NC B |
| Гарантированное расстояние вмешательства (Sao) | 3 mm | 5 mm | 6 mm | 9 mm |
| Гарантированное расстояние отпускания (Sar) | 13 mm | 17 mm | 17 mm | 20 мм |
| Точность повторения | <10% | <10% | <10% | <10% |
| ФУНКЦИОНАЛЬНЫЕ ПАРАМЕТРЫ НАДЁЖНОСТИ / БЕЗОПАСНОСТИ | ||||
| B10d (EN 13849-1) | 20x10^6 циклов | |||
| TM | 20 лет | |||
| Диагностическое покрытие (DC) | Отправлено на блок управления | |||
| Время отключения | <10 ms | |||
| Время риска | Отправлено на блок управления | |||
| PL/категория в соответствии с EN13849-1 | вплоть до Pl e/кат. 4 (в сочетании с модулями безопасности CN-SFT.115-2NC, CN-SFT.46-2NC/CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO или иными совместимыми блоками управления безопасности) | |||
| Кодирование EN ISO 14119:2013 | Тип 4 (низкий уровень кодирования) | |||
| СООТВЕТСТВИЕ | ||||
| Устойчивость к вибрациям и ударам | EN60947-5-3 | |||
| Соответствие изделия | EN60947-5-3 EN14119 | |||
| Утверждено TUV | TUV IT 0948 24 MAC 429 BTUV IT 0948 24 MAC 428 B | |||
| Утверждено UL | E542642 | |||
Технічне обслуговування та перевірки
Регулярно видаляйте залізну тирсу з рукоятки. Для очищення ручки використовуйте лише миючі засоби без розчинників.
Додаткові заходи безпеки (EN ISO 14119:2013, таблиця 3)
Обов'язково виконуйте періодичні перевірки (на початку кожної зміни не пізніше ніж через 8 годин) правильності роботи ручок, перевіряючи наступне:
правильність перемикання кожної ручки:
a) перевірка того, що коли огорожу, на якій встановлена ручка, відкривається, виходи безпеки підключеного блоку керування відкриті;
b) перевірка того, що коли та ж огорожа закривається, виходи безпеки блоку управління закриті після будь-якої команди пуску;
надійність кріплення ручки;
правильність кріплення з'єднань.
Функція контролю пристрою повинна виконуватися під'єднаним блоком керування безпеки для кожного втручання пристрою.
Якщо з усіма закритими засобами захисту та після можливої команди пуску, блок керування не активує свої виходи безпеки, уникайте вимкнення/увімкнення блоку керування та приступіть до перевірки на предмет будь-яких відкритих огорож, а також виконайте перевірки, зазначені вище у пунктах a) та b).
У разі відмови або зношування пошкоджена система повинна бути замінена.
Гарантійне покриття, а також відповідальність виробника припиняють діяти за таких обставин:
якщо вищевказані інструкції не дотримувалися;
якщо правил техніки безпеки не дотримувалися;
електромонтаж та підключення, виконані не уповноваженим персоналом;
не проводилися функціональні перевірки;
було зроблено втручання у виріб
Інструкції з монтажу
Встановіть відповідну частину ручки на раму та ручку на двері, використовуючи кріпильні пластини (входять до складу поставки), розмістивши їх між гвинтами TCEI M5 та ручкою. Наявність прорізних отворів полегшує встановлення виробу.
Здійсніть підключення відповідно до представленої електричної схеми.
Рекомендується використовувати зовнішній безінерційний запобіжник на лінії безпеки.
Забороняється використовувати виріб у середовищі із сильними магнітними полями.
Складання дозволяється лише за відсутності напруги.
Положення монтажу може вибиратися, за умови, що активна поверхня датчика безпеки та поверхня приводу знаходяться навпроти один одного.
Встановлюйте датчик лише на плоских поверхнях.
Не встановлюйте датчик і привід на поверхні, виготовлені з феромагнітного матеріалу. Рекомендується встановити немагнітний вкладиш завтовшки щонайменше 5 мм. Крім того, рекомендується використовувати немагнітні кріпильні гвинти.
Забороняється піддавати датчик та привід впливу сильних вібрацій та ударів.
Тримайте на відстані від залишків заліза.
Залиште мінімальну монтажну відстань між двома ручками 50 мм.
Мінімальна відстань між отворами з боку дверей та рами див. у шаблоні для свердління.
