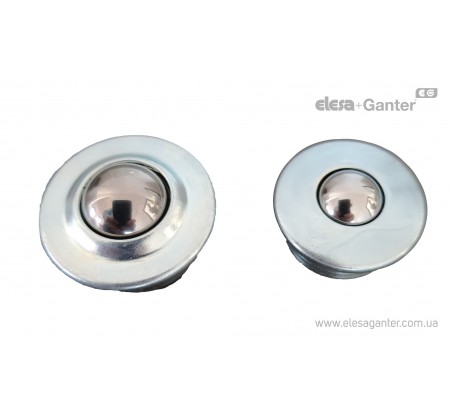

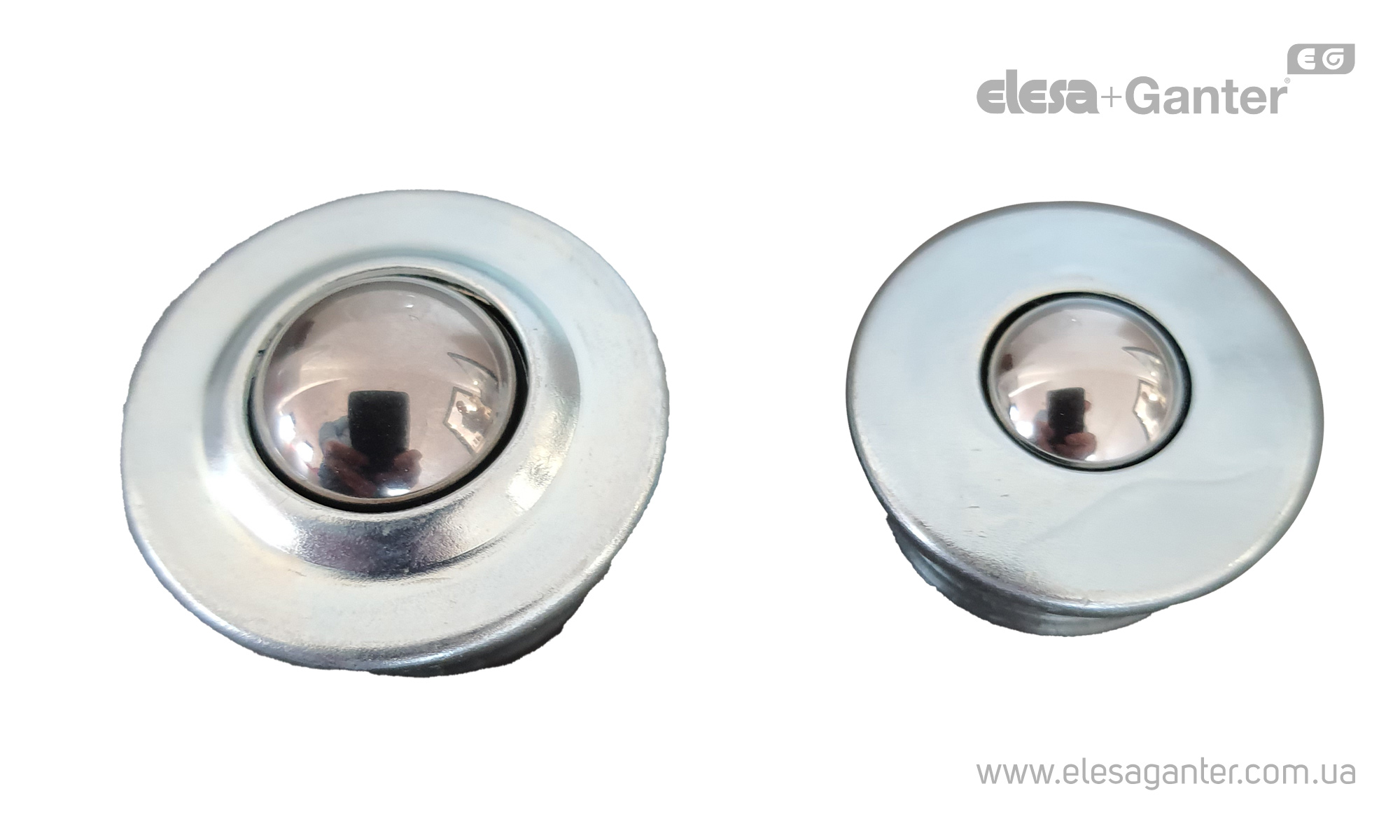

Кулькові елементи передачі для транспортерів під важкі вантажі GN 509
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

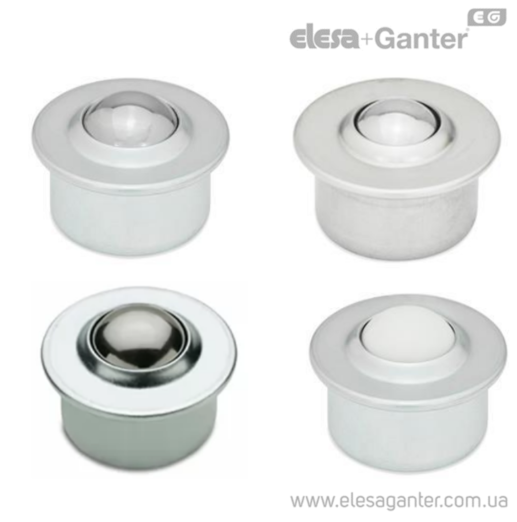

GN 509 Оцинкування/пластик/нержавіюча сталь

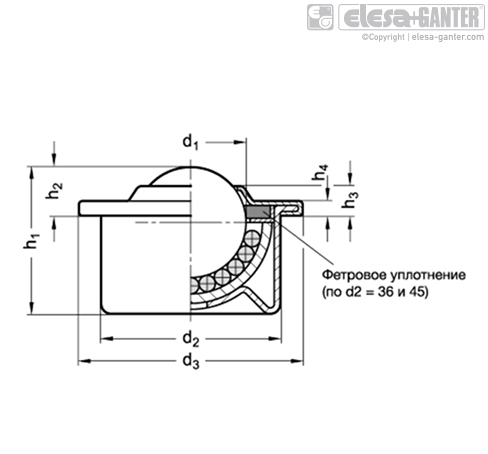

| Артікул | Размер | d1 | h1 ±0.3 | d2 | h2 ±0.3 | d3 | h3 ±0.3 | Навантаж. C в Н | h4 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 509-15-NNI | 15 | 15.8 | 21 | 24 ±0.065 | 9.5 | 31 | 5 | 300 | 2.9 | Так |
1079
|
|||
| GN 509-15-SBL | 15 | 15.8 | 21 | 24 ±0.065 | 9.5 | 31 | 5 | 500 | 2.9 | Так |
387
|
|||
| GN 509-15-SKU | 15 | 15.8 | 21 | 24 ±0.065 | 9.5 | 31 | 5 | 70 | 2.9 | Так |
516
|
|||
| GN 509-15-SNI | 15 | 15.8 | 21 | 24 ±0.065 | 9.5 | 31 | 5 | 300 | 2.9 | Так |
834
|
|||
| GN 509-22-NNI | 22 | 22.2 | 29.5 | 36 ±0.0.8 | 9.8 | 45 | 6 | 900 | 2.9 | Так |
1664
|
|||
| GN 509-22-SBL | 22 | 22.2 | 29.5 | 36 ±0.08 | 9.8 | 45 | 6 | 1200 | 2.9 | Так |
804
|
|||
| GN 509-22-SKU | 22 | 22.2 | 29.5 | 36 ±0.08 | 9.8 | 45 | 6 | 100 | 2.9 | Так |
769
|
|||
| GN 509-22-SNI | 22 | 22.2 | 29.5 | 36 ±0.08 | 9.8 | 45 | 6 | 900 | 2.9 | Так |
1399
|
|||
| GN 509-30-SBL | 30 | 30.1 | 37.8 | 45 ±0.1 | 13.8 | 55 | 7 | 2000 | 3.7 | Так |
1318
|
|||
| GN 509-30-SKU | 30 | 30.1 | 37.8 | 45 ±0.1 | 13.8 | 55 | 7 | 150 | 3.7 |
Під замовлення
|
2747
|
|||
| GN 509-30-SNI | 30 | 30.1 | 37.8 | 45 ±0.1 | 13.8 | 55 | 7 | 1500 | 3.7 | Так |
2041
|
Характеристики
Корпус із листової сталі SBL
гальванічно оцинкована з блакитною пасивацією
Кулька сталева, безбарвна
Корпус із листової сталі SKU
гальванічно оцинкована з блакитною пасивацією
Кулька пластикова (Поліацеталь POM)
Корпус із листової сталі SNI
гальванічно оцинкована з блакитною пасивацією
Кулька із загартованої нержавіючої сталі AISI 420C
Корпус із листового металу NNI
Нержавіюча сталь AISI 304
Кулька із загартованої нержавіючої сталі AISI 420C
монтаж
Всі кульові конвеєри складаються з ряду кульок, кожна з яких знаходиться в пазу, що спирається на декілька менших опорних кульок, що дозволяє більшій кульці обертатися в будь-якому напрямку.
Розташування та вибір розміру кульки
При виборі розміру конвеєра повинні бути прийняті до уваги наступні фактори: вага, розмір, основний матеріал, а також вантаж, що переміщується. 5. Завдяки цьому вантаж завжди буде спиратися на кульки і не потрапить у проміжки між ними. Потрібна несуча здатність кульок визначається вагою фактичного навантаження, поділеного на 3. кулі будуть під дією навантаження у будь-який момент часу.
a1 = найкоротша довжина краю вантажу F1 = вага вантажу
a2 = макс. відстань між роликовими кульками F2 = Навантаження на одну роликову кульку
a2 = a1/2,5 F2 = F1/3
Швидкість та тертя
Допустима швидкість переміщення становить 2 м/с. Залежно від переміщуваної ваги при використанні кульок, що обертаються, більшого розміру і швидкості більше 1 м/с в системі може спостерігатися підвищення температури.
Значення тертя кульок на швидкості 1 м/с будуть у діапазоні від 0,005 мкм. Це значення, однак, залежить від виду застосування і може змінюватись у широких межах.
Якщо порівняти транспортувальні кульки в корпусі з листового металу (GN 509) і кульки в корпусі з високоміцної сталі GN 509.1 -, останні мають більшу міцність. Отже, необхідно враховувати також статичні характеристики кульок у корпусі зі сталі.
Рекомендується мастило для запобігання корозії. Загальних рекомендацій, які застосовуються для звичайних роликових підшипників, буде достатньо. У більшості видів застосування етап мастила може бути опущений.
Стійкість до температури
Кульки з 36 розмірів і більше оснащені фетровим ущільненням для захисту від потрапляння бруду та пилу. Останні допускають максимальну робочу температуру не вище за 100 °С.
Кульки без фетрового ущільнення також можуть використовуватися за більш високих робочих температур. Це, однак, призведе до зниження потужності конвеєра.
125 °C / 10 %
150 °C / 20 %
170 °C / 30 %
200 °C / 50 %
Макс. робоча температура для кулькових елементів передачі із пластиковою кулькою 60 °С.
Аксесуари
- Пружинні кільця GN 509.3 (тримачі кулькових транспортувальних елементів)
особливості та сфери застосування
Кулькові елементи передачі GN 509 використовуються на конвеєрних доріжках. Вони сприяють лінійному чи обертальному руху важких вантажів на конвеєрній доріжці.
