Сталеві основи опори GN 36.1-A

Друк

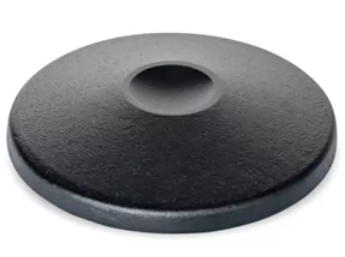

GN 36.1-A

Сталеві основи опори

Сталь, пластикове покриття, без гумової підкладки

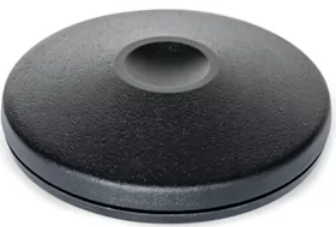

GN 36.1-B

Сталеві опорні пластини під величезні навантаження

Сталь, пластикове покриття, з гумовою підкладкою

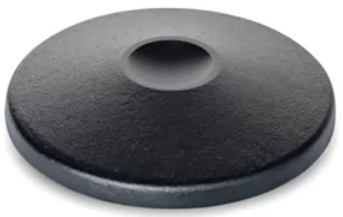

GN 36.1-C

Сталеві опорні підп'ятники підкладні

Сталь, пластикове покриття, з кільцевим ущільненням

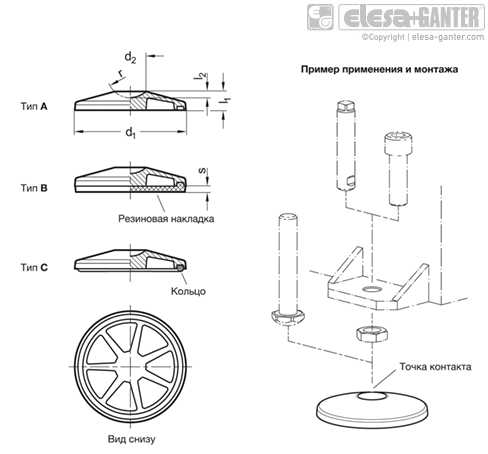

Сталеві основи опори GN 36.1-A – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

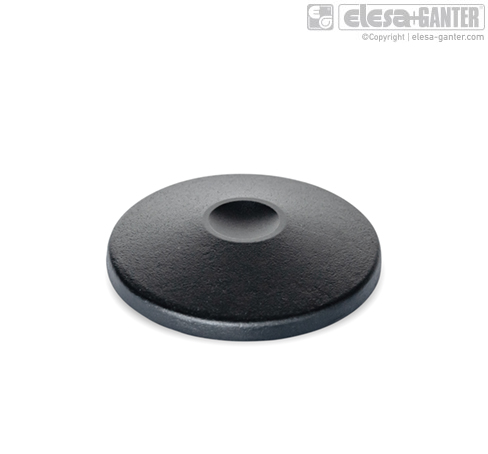

GN 36.1-A Сталь, пластикове покриття, без гумової підкладки

Артікул
Артікул	d₁	d₂	l₂	l₁ ≈	r	Статическая нагрузка F в кН	В наявності	Ціна
GN 36.1-100-R20-A	100	25.5	4.6	17.5	R20	110	Так	993 грн	Детальніше
GN 36.1-100-R20-A Характеристики: d₁ 100 d₂ 25.5 l₂ 4.6 l₁ ≈ 17.5 r R20 Статическая нагрузка F в кН 110 993 грн Так До кошику
GN 36.1-125-R25-A	125	32	5.8	21	R25	170	Так	1435 грн	Детальніше
GN 36.1-125-R25-A Характеристики: d₁ 125 d₂ 32 l₂ 5.8 l₁ ≈ 21 r R25 Статическая нагрузка F в кН 170 1435 грн Так До кошику
GN 36.1-160-R30-A	160	38.5	7	27	R30	250	Під замовлення	2531 грн	Детальніше
GN 36.1-160-R30-A Характеристики: d₁ 160 d₂ 38.5 l₂ 7 l₁ ≈ 27 r R30 Статическая нагрузка F в кН 250 2531 грн Під замовлення До кошику
GN 36.1-200-R35-A	200	45	7.9	33	R35	340	Під замовлення	3908 грн	Детальніше
GN 36.1-200-R35-A Характеристики: d₁ 200 d₂ 45 l₂ 7.9 l₁ ≈ 33 r R35 Статическая нагрузка F в кН 340 3908 грн Під замовлення До кошику
GN 36.1-80-R20-A	80	25.5	4.6	15	R20	110	Так	699 грн	Детальніше
GN 36.1-80-R20-A Характеристики: d₁ 80 d₂ 25.5 l₂ 4.6 l₁ ≈ 15 r R20 Статическая нагрузка F в кН 110 699 грн Так До кошику

Характеристики

Типи
Тип A: без гумової підкладки
Сталь
із пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення
За запитом
Оцинкована, воронена пасивована поверхня
Можливі інші кольори поверхні (пластикове покриття)
інша геометрія в точці контакту

особливості та сфери застосування

Основи опори GN 36.1 відрізняються своєю міцною конструкцією та великою різноманітністю варіантів виконання. Вони використовуються переважно у великогабаритних та важких системах та машинах.

Опорні пластини ідеально підходять для використання з нестандартними регулювальними або компенсаційними стрижнями, які мають сферичний радіус поглинання r у точці контакту. Гвинти DIN або різьбові стрижні з фаскою або загостреним кінцем, які використовуються як альтернатива, зменшують вантажопідйомність через відсутність контакту по всій поверхні.
