Опорні пластини із центральним монтажним отвором високі навантаження GN 37.1-A

Друк

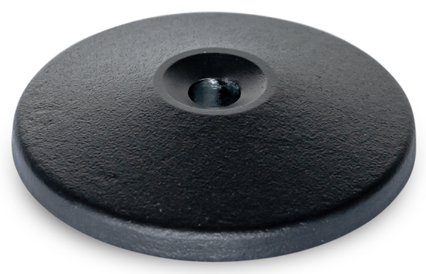

GN 37.1-A

Опорні пластини із центральним монтажним отвором високі навантаження

Сталь, пластикове покриття, без гумової підкладки

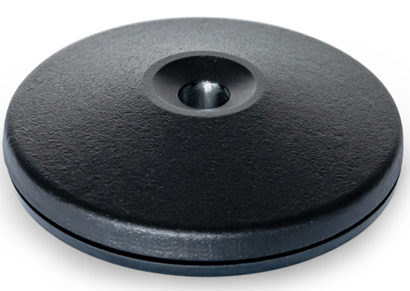

GN 37.1-B

Сталеві опорні підп'ятники високі навантаження

Сталь, пластикове покриття з гумовою підкладкою

GN 37.1-C

Сталеві опорні пластини високі навантаження під анкера

Сталь, пластикове покриття, з кільцевим ущільненням

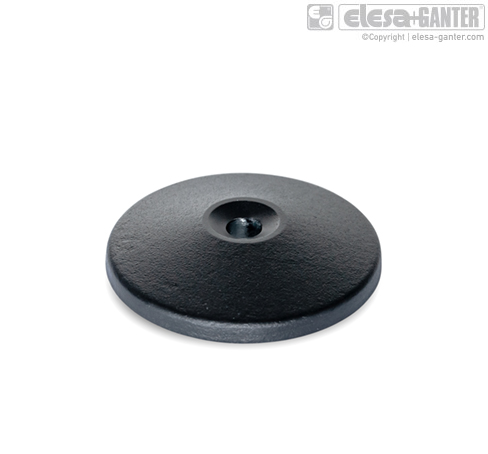

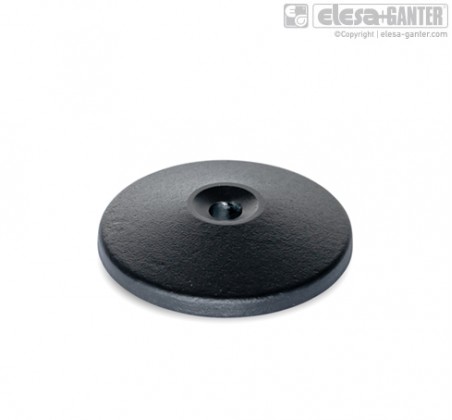

Опорні пластини із центральним монтажним отвором високі навантаження GN 37.1-A – фото 1

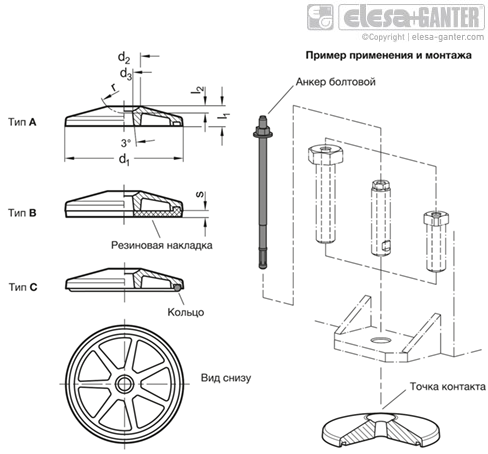

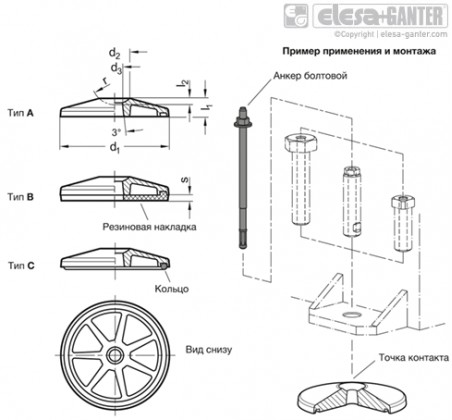

Опорні пластини із центральним монтажним отвором високі навантаження GN 37.1-A – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 37.1-A Сталь, пластикове покриття, без гумової підкладки

Артікул
Артікул	d₁	d₂	d₃	l₂	l₁ ≈	r	Статическая нагрузка F в кН	В наявності	Ціна
GN 37.1-100-R20-A	100	25.5	13	4.6	17.5	R20	80	Так	989 грн	Детальніше
GN 37.1-100-R20-A Характеристики: d₁ 100 d₂ 25.5 d₃ 13 l₂ 4.6 l₁ ≈ 17.5 r R20 Статическая нагрузка F в кН 80 989 грн Так До кошику
GN 37.1-125-R25-A	125	32	16	5.8	21	R25	130	Так	1431 грн	Детальніше
GN 37.1-125-R25-A Характеристики: d₁ 125 d₂ 32 d₃ 16 l₂ 5.8 l₁ ≈ 21 r R25 Статическая нагрузка F в кН 130 1431 грн Так До кошику
GN 37.1-160-R30-A	160	38.5	20.5	7	27	R30	180	Під замовлення	2517 грн	Детальніше
GN 37.1-160-R30-A Характеристики: d₁ 160 d₂ 38.5 d₃ 20.5 l₂ 7 l₁ ≈ 27 r R30 Статическая нагрузка F в кН 180 2517 грн Під замовлення До кошику
GN 37.1-200-R35-A	200	45	25.5	7.9	33	R35	230	Під замовлення	3897 грн	Детальніше
GN 37.1-200-R35-A Характеристики: d₁ 200 d₂ 45 d₃ 25.5 l₂ 7.9 l₁ ≈ 33 r R35 Статическая нагрузка F в кН 230 3897 грн Під замовлення До кошику
GN 37.1-80-R20-A	80	25.5	11	4.6	15	R20	80	Так	702 грн	Детальніше
GN 37.1-80-R20-A Характеристики: d₁ 80 d₂ 25.5 d₃ 11 l₂ 4.6 l₁ ≈ 15 r R20 Статическая нагрузка F в кН 80 702 грн Так До кошику

Характеристики

Типи
Тип A: без гумової підкладки
Сталь
із пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення
За запитом
Оцинкована, воронена пасивована поверхня
Можливі інші кольори поверхні (пластикове покриття)
інша геометрія в точці контакту

особливості та сфери застосування

Основи опори GN 37.1 відрізняються своєю міцною конструкцією та великою різноманітністю варіантів виконання. Вони використовуються переважно у великогабаритних та важких системах та машинах. Наскрізний отвір забезпечує встановлення опорних ніжок машини на землі по центру, що робить їх ідеальними для навантажень, що стискають і розтягують.

Опорні пластини ідеально підходять для використання з нестандартними регулювальними або компенсаційними стрижнями, які мають сферичний радіус поглинання r у точці контакту. Гвинти DIN або різьбові стрижні з фаскою або загостреним кінцем, які використовуються як альтернатива, зменшують вантажопідйомність через відсутність контакту по всій поверхні.
