Сталеві опорні пластини високі навантаження під анкера GN 37.1-C

Друк

GN 37.1-A

Опорні пластини із центральним монтажним отвором високі навантаження

Сталь, пластикове покриття, без гумової підкладки

GN 37.1-B

Сталеві опорні підп'ятники високі навантаження

Сталь, пластикове покриття з гумовою підкладкою

GN 37.1-C

Сталеві опорні пластини високі навантаження під анкера

Сталь, пластикове покриття, з кільцевим ущільненням

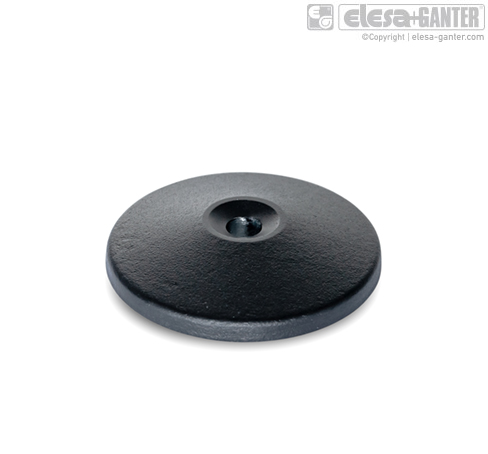

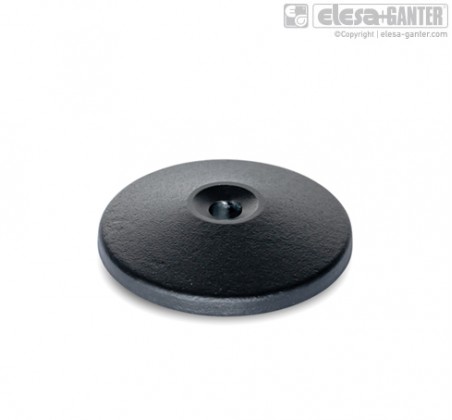

Сталеві опорні пластини високі навантаження під анкера GN 37.1-C – фото 1

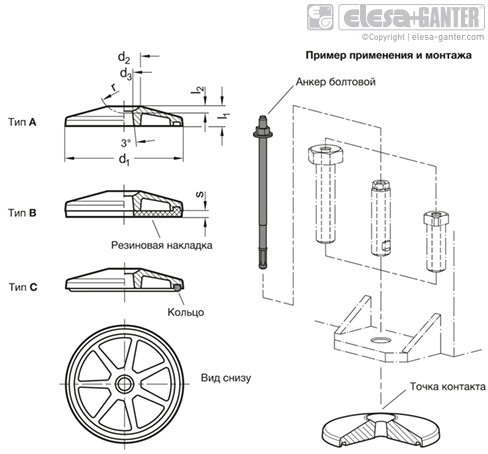

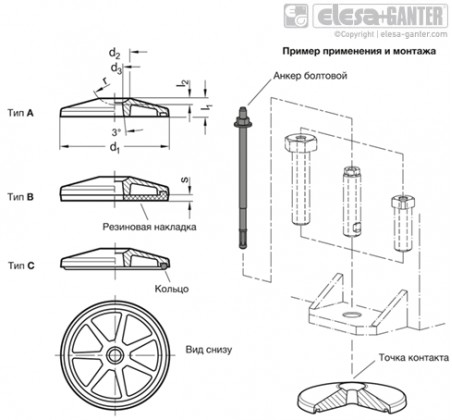

Сталеві опорні пластини високі навантаження під анкера GN 37.1-C – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 37.1-C Сталь, пластикове покриття, з кільцевим ущільненням

Артікул
Артікул	d₁	d₂	d₃	l₂	l₁ ≈	r	Статическая нагрузка F в кН	В наявності	Ціна
GN 37.1-100-R20-C	100	25.5	13	4.6	17.5	R20	80	Так	1044 грн	Детальніше
GN 37.1-100-R20-C Характеристики: d₁ 100 d₂ 25.5 d₃ 13 l₂ 4.6 l₁ ≈ 17.5 r R20 Статическая нагрузка F в кН 80 1044 грн Так До кошику
GN 37.1-125-R25-C	125	32	16	5.8	21	R25	130	Під замовлення	1491 грн	Детальніше
GN 37.1-125-R25-C Характеристики: d₁ 125 d₂ 32 d₃ 16 l₂ 5.8 l₁ ≈ 21 r R25 Статическая нагрузка F в кН 130 1491 грн Під замовлення До кошику
GN 37.1-160-R30-C	160	38.5	20.5	7	27	R30	180	Під замовлення	2603 грн	Детальніше
GN 37.1-160-R30-C Характеристики: d₁ 160 d₂ 38.5 d₃ 20.5 l₂ 7 l₁ ≈ 27 r R30 Статическая нагрузка F в кН 180 2603 грн Під замовлення До кошику
GN 37.1-200-R35-C	200	45	25.5	7.9	33	R35	230	Під замовлення	3963 грн	Детальніше
GN 37.1-200-R35-C Характеристики: d₁ 200 d₂ 45 d₃ 25.5 l₂ 7.9 l₁ ≈ 33 r R35 Статическая нагрузка F в кН 230 3963 грн Під замовлення До кошику
GN 37.1-80-R20-C	80	25.5	11	4.6	15	R20	80	Під замовлення	746 грн	Детальніше
GN 37.1-80-R20-C Характеристики: d₁ 80 d₂ 25.5 d₃ 11 l₂ 4.6 l₁ ≈ 15 r R20 Статическая нагрузка F в кН 80 746 грн Під замовлення До кошику

Характеристики

Типи
Тип C: з кільцевим ущільненням
Сталь
із пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення
Кільцеве ущільнення, вставка
чорний колір: Пербунан® (NBR)
Твердість по Шору А ≈ 70
За запитом
Оцинкована, воронена пасивована поверхня
Можливі інші кольори поверхні (пластикове покриття)
інша геометрія в точці контакту

особливості та сфери застосування

Опорні пластини GN 37.1 відрізняються своєю міцною конструкцією та великою різноманітністю варіантів виконання. Вони використовуються переважно у великогабаритних та важких системах та машинах. Наскрізний отвір забезпечує встановлення опорних ніжок машини на землі по центру, що робить їх ідеальними для навантажень, що стискають і розтягують.

Опорні пластини ідеально підходять для використання з нестандартними регулювальними або компенсаційними стрижнями, які мають сферичний радіус поглинання r у точці контакту. Гвинти DIN або різьбові стрижні з фаскою або загостреним кінцем, які використовуються як альтернатива, зменшують вантажопідйомність через відсутність контакту по всій поверхні.

Тип C із кільцевим ущільненням забезпечує ущільнення над землею, запобігаючи накопиченню бруду під опорою.
