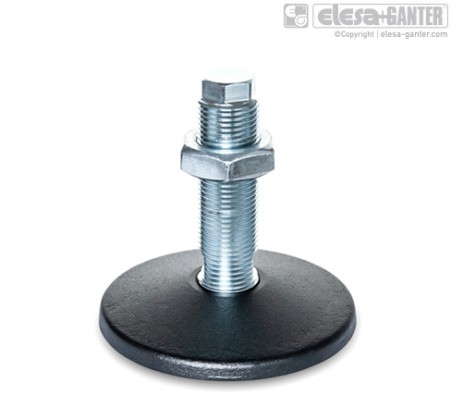

Сталеві опорні ніжки GN 36-C

Сталеві опорні ніжки для високих навантажень

Без гумової підкладки, сталевий підп'ятник, пластикове покриття, сталевий різьбовий стрижень, оцинкований, контргайка, шестигранник у верху та лиска в основі

GN 36-B

Сталеві регульовані опори для високих навантажень із віброзахистом

З гумовою підкладкою, сталевий підп'ятник, пластикове покриття, сталевий різьбовий стрижень, оцинкований, контргайка, шестигранник у верху та лиска в основі

GN 36-C

Сталеві опорні ніжки

З кільцевим гумовим ущільненням, сталевий підп'ятник, пластикове покриття, сталевий різьбовий стрижень, оцинкований, контргайка, шестигранник у верху та лиска в основі

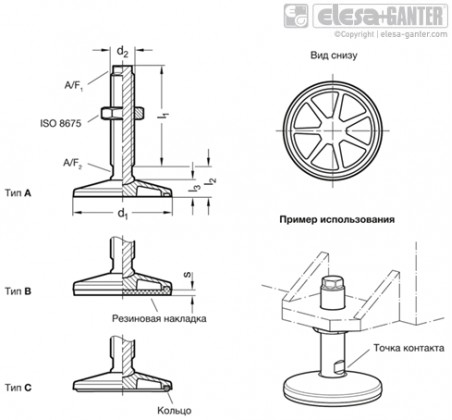

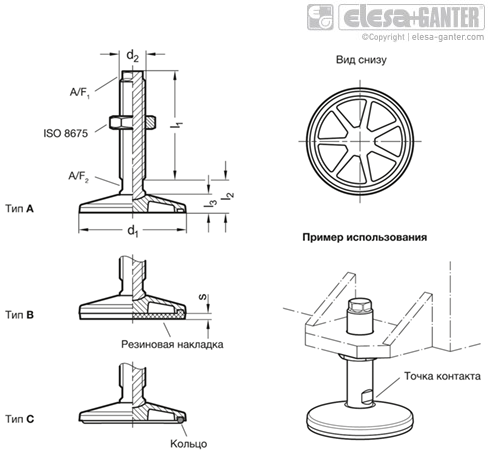

Сталеві опорні ніжки GN 36-C – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 36-C З кільцевим гумовим ущільненням, сталевий підп'ятник, пластикове покриття, сталевий різьбовий стрижень, оцинкований, контргайка, шестигранник у верху та лиска в основі

Артікул
Артікул	d₁	d₂	l₁	A/F ₁	l₂ ≈	l₃	A/F ₂	Статическая нагрузка F в кН	В наявності	Ціна
GN 36-100-M20x1,5-100-C	100	M 20 x 1.5	100	16	30	17.5	16	50	Під замовлення	1664 грн	Детальніше
GN 36-100-M20x1,5-100-C Характеристики: d₁ 100 d₂ M 20 x 1.5 l₁ 100 A/F ₁ 16 l₂ ≈ 30 l₃ 17.5 A/F ₂ 16 Статическая нагрузка F в кН 50 1664 грн Під замовлення До кошику
GN 36-100-M20x1,5-60-C	100	M 20 x 1.5	60	16	30	17.5	16	50	Під замовлення	1590 грн	Детальніше
GN 36-100-M20x1,5-60-C Характеристики: d₁ 100 d₂ M 20 x 1.5 l₁ 60 A/F ₁ 16 l₂ ≈ 30 l₃ 17.5 A/F ₂ 16 Статическая нагрузка F в кН 50 1590 грн Під замовлення До кошику
GN 36-100-M24x2-120-C	100	M 24 x 2	120	19	30	17.5	19	70	Під замовлення	1819 грн	Детальніше
GN 36-100-M24x2-120-C Характеристики: d₁ 100 d₂ M 24 x 2 l₁ 120 A/F ₁ 19 l₂ ≈ 30 l₃ 17.5 A/F ₂ 19 Статическая нагрузка F в кН 70 1819 грн Під замовлення До кошику
GN 36-100-M24x2-70-C	100	M 24 x 2	70	19	30	17.5	19	70	Під замовлення	1636 грн	Детальніше
GN 36-100-M24x2-70-C Характеристики: d₁ 100 d₂ M 24 x 2 l₁ 70 A/F ₁ 19 l₂ ≈ 30 l₃ 17.5 A/F ₂ 19 Статическая нагрузка F в кН 70 1636 грн Під замовлення До кошику
GN 36-125-M24x2-120-C	125	M 24 x 2	120	19	35	21	19	70	Під замовлення	2279 грн	Детальніше
GN 36-125-M24x2-120-C Характеристики: d₁ 125 d₂ M 24 x 2 l₁ 120 A/F ₁ 19 l₂ ≈ 35 l₃ 21 A/F ₂ 19 Статическая нагрузка F в кН 70 2279 грн Під замовлення До кошику
GN 36-125-M24x2-70-C	125	M 24 x 2	70	19	35	21	19	70	Під замовлення	2132 грн	Детальніше
GN 36-125-M24x2-70-C Характеристики: d₁ 125 d₂ M 24 x 2 l₁ 70 A/F ₁ 19 l₂ ≈ 35 l₃ 21 A/F ₂ 19 Статическая нагрузка F в кН 70 2132 грн Під замовлення До кошику
GN 36-125-M30x2-150-C	125	M 30 x 2	150	24	38	21	24	120	Під замовлення	2743 грн	Детальніше
GN 36-125-M30x2-150-C Характеристики: d₁ 125 d₂ M 30 x 2 l₁ 150 A/F ₁ 24 l₂ ≈ 38 l₃ 21 A/F ₂ 24 Статическая нагрузка F в кН 120 2743 грн Під замовлення До кошику
GN 36-125-M30x2-90-C	125	M 30 x 2	90	24	38	21	24	120	Під замовлення	2499 грн	Детальніше
GN 36-125-M30x2-90-C Характеристики: d₁ 125 d₂ M 30 x 2 l₁ 90 A/F ₁ 24 l₂ ≈ 38 l₃ 21 A/F ₂ 24 Статическая нагрузка F в кН 120 2499 грн Під замовлення До кошику
GN 36-160-M30x2-150-C	160	M 30 x 2	150	24	45	27	24	120	Під замовлення	3842 грн	Детальніше
GN 36-160-M30x2-150-C Характеристики: d₁ 160 d₂ M 30 x 2 l₁ 150 A/F ₁ 24 l₂ ≈ 45 l₃ 27 A/F ₂ 24 Статическая нагрузка F в кН 120 3842 грн Під замовлення До кошику
GN 36-160-M30x2-90-C	160	M 30 x 2	90	24	45	27	24	120	Під замовлення	3547 грн	Детальніше
GN 36-160-M30x2-90-C Характеристики: d₁ 160 d₂ M 30 x 2 l₁ 90 A/F ₁ 24 l₂ ≈ 45 l₃ 27 A/F ₂ 24 Статическая нагрузка F в кН 120 3547 грн Під замовлення До кошику
GN 36-160-M36x2-110-C	160	M 36 x 2	110	30	45	27	30	180	Під замовлення	4119 грн	Детальніше
GN 36-160-M36x2-110-C Характеристики: d₁ 160 d₂ M 36 x 2 l₁ 110 A/F ₁ 30 l₂ ≈ 45 l₃ 27 A/F ₂ 30 Статическая нагрузка F в кН 180 4119 грн Під замовлення До кошику
GN 36-160-M36x2-180-C	160	M 36 x 2	180	30	45	27	30	180	Під замовлення	4672 грн	Детальніше
GN 36-160-M36x2-180-C Характеристики: d₁ 160 d₂ M 36 x 2 l₁ 180 A/F ₁ 30 l₂ ≈ 45 l₃ 27 A/F ₂ 30 Статическая нагрузка F в кН 180 4672 грн Під замовлення До кошику
GN 36-200-M36x2-110-C	200	M 36 x 2	110	30	55	33	30	180	Під замовлення	5544 грн	Детальніше
GN 36-200-M36x2-110-C Характеристики: d₁ 200 d₂ M 36 x 2 l₁ 110 A/F ₁ 30 l₂ ≈ 55 l₃ 33 A/F ₂ 30 Статическая нагрузка F в кН 180 5544 грн Під замовлення До кошику
GN 36-200-M36x2-180-C	200	M 36 x 2	180	30	55	33	30	180	Під замовлення	6223 грн	Детальніше
GN 36-200-M36x2-180-C Характеристики: d₁ 200 d₂ M 36 x 2 l₁ 180 A/F ₁ 30 l₂ ≈ 55 l₃ 33 A/F ₂ 30 Статическая нагрузка F в кН 180 6223 грн Під замовлення До кошику
GN 36-200-M42x2-125-C	200	M 42 x 2	125	36	55	33	36	250	Під замовлення	6384 грн	Детальніше
GN 36-200-M42x2-125-C Характеристики: d₁ 200 d₂ M 42 x 2 l₁ 125 A/F ₁ 36 l₂ ≈ 55 l₃ 33 A/F ₂ 36 Статическая нагрузка F в кН 250 6384 грн Під замовлення До кошику
GN 36-200-M42x2-210-C	200	M 42 x 2	210	36	55	33	36	250	Під замовлення	7410 грн	Детальніше
GN 36-200-M42x2-210-C Характеристики: d₁ 200 d₂ M 42 x 2 l₁ 210 A/F ₁ 36 l₂ ≈ 55 l₃ 33 A/F ₂ 36 Статическая нагрузка F в кН 250 7410 грн Під замовлення До кошику
GN 36-80-M20x1,5-100-C	80	M 20 x 1.5	100	16	27.5	15	16	50	Під замовлення	1353 грн	Детальніше
GN 36-80-M20x1,5-100-C Характеристики: d₁ 80 d₂ M 20 x 1.5 l₁ 100 A/F ₁ 16 l₂ ≈ 27.5 l₃ 15 A/F ₂ 16 Статическая нагрузка F в кН 50 1353 грн Під замовлення До кошику
GN 36-80-M20x1,5-60-C	80	M 20 x 1.5	60	16	27.5	15	16	50	Під замовлення	1283 грн	Детальніше
GN 36-80-M20x1,5-60-C Характеристики: d₁ 80 d₂ M 20 x 1.5 l₁ 60 A/F ₁ 16 l₂ ≈ 27.5 l₃ 15 A/F ₂ 16 Статическая нагрузка F в кН 50 1283 грн Під замовлення До кошику
GN 36-80-M24x2-120-C	80	M 24 x 2	120	19	27.5	15	19	70	Під замовлення	1500 грн	Детальніше
GN 36-80-M24x2-120-C Характеристики: d₁ 80 d₂ M 24 x 2 l₁ 120 A/F ₁ 19 l₂ ≈ 27.5 l₃ 15 A/F ₂ 19 Статическая нагрузка F в кН 70 1500 грн Під замовлення До кошику
GN 36-80-M24x2-70-C	80	M 24 x 2	70	19	27.5	15	19	70	Під замовлення	1323 грн	Детальніше
GN 36-80-M24x2-70-C Характеристики: d₁ 80 d₂ M 24 x 2 l₁ 70 A/F ₁ 19 l₂ ≈ 27.5 l₃ 15 A/F ₂ 19 Статическая нагрузка F в кН 70 1323 грн Під замовлення До кошику

Характеристики

Тип C: з кільцевим ущільненням
Опорна пластина
Сталь, пластикове покриття
чорний колір, RAL 9005, текстуроване оздоблення
Різьбові стрижні / шестигранна гайка ISO 8675
Оцинкована сталь, з блакитною пасивацією
Кільцеве ущільнення, вставка
чорний колір: Пербунан® (NBR)
Твердість по Шору А ≈ 70

особливості та сфери застосування

Опорні ніжки машини GN 36 відрізняються своєю міцною конструкцією та великою різноманітністю варіантів виконання. Вони використовуються переважно у великогабаритних та важких системах та машинах.

Опорні пластини та різьбові стрижні не з'єднуються між собою, при регулюванні вони автоматично центруються за радіусом у точці контакту.

З кільцевим ущільненням забезпечує ущільнення над землею, запобігаючи накопиченню бруду під опорою.
