Фланцеві опорні монтажні пластини для швидкороз'ємних з'єднань GN 1050 GN 1050.2-L

Друк

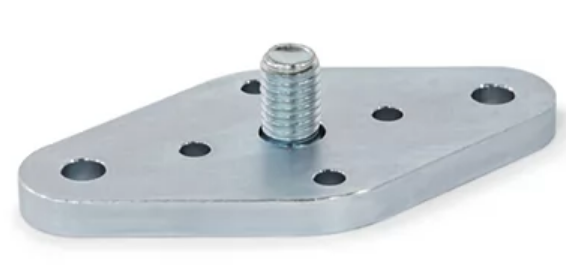

GN 1050.2-F
Фланцеві опорні монтажні пластини для швидкороз'ємних з'єднань GN 1050
Сталь оцинкована, фіксований підп'ятник
GN 1050.2-F

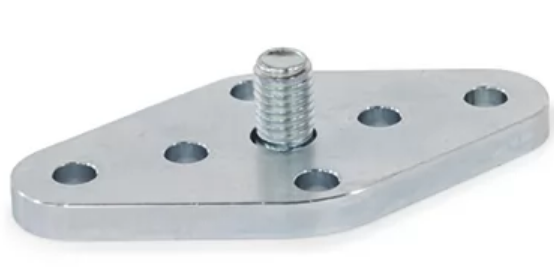

GN 1050.2-L
Фланцеві опорні монтажні пластини для швидкороз'ємних з'єднань GN 1050
Сталь оцинкована, плаваючий поворотний підп'ятник
GN 1050.2-L

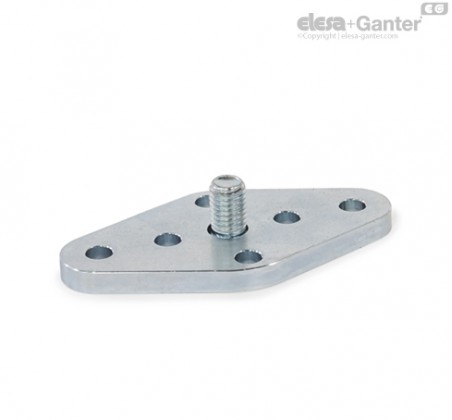

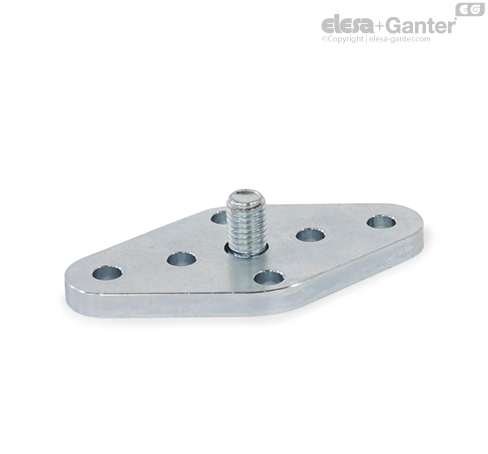

Фланцеві опорні монтажні пластини для швидкороз'ємних з'єднань GN 1050 GN 1050.2-L – фото 1

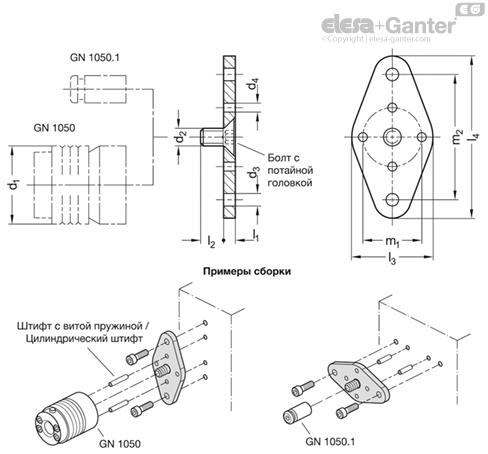

Фланцеві опорні монтажні пластини для швидкороз'ємних з'єднань GN 1050 GN 1050.2-L – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 1050.2-L Сталь оцинкована, плаваючий поворотний підп'ятник
Артікул Ном. розм. GN 1050 d1 d2 l1 d3 l2 m1 d4 l3 l4 m2 В наявності Ціна
GN 1050.2-2-L-ST-ZB 2 53 M 12 10 8.5 15 40 8.5 55 110 85 Під замовлення Під замовлення
1569 грн
Детальніше
Характеристики

Позначення
L: Підшипник, що плаває
Сталь ST
оцинкований, з блакитною пасивацією ZB
Гвинт із потайною головкою ISO 10642
Сталь, клас міцності 8.8
Оцинкований, синій пасивований

особливості та сфери застосування

Фланці GN 1050.2 доступні як приладдя для кріплення швидкозатискних з'єднань GN 1050 та шпильки GN 1050.1 для розширення варіантів з'єднання обох елементів кріплення.

Вони використовуються у випадках, коли стандартні методи кріплення з'єднань або шпильок з використанням центрального внутрішнього різьблення або різьбової шпильки неможливо або не оптимально через особливості навколишнього середовища. Це може статися з профільними алюмінієвими системами або деталями зі здвоєними стінками, у яких недостатньо міцності для прикладеного навантаження.

Як фланець, і з'єднання можуть бути позиціоновані шляхом вставки пружинних штифтів або циліндричних штифтів в отвори d3 з метою виключити ненавмисне скручування. Для кодування L (плаваючий підшипник) штифтові отвори спроектовані таким чином, щоб унеможливити радіальне зміщення з'єднання.
