Швидкороз'ємні з'єднання до 3500 кг з кнопковим блокуванням GN 1050-I

Друк

GN 1050-A

Швидкороз'ємні з'єднання до 3500 кг з кнопковим блокуванням

Алюміній, запор сталь, нерухома/рухлива опорна частина, різьбовий стрижень

GN 1050-I

Швидкороз'ємні з'єднання до 3500 кг з кнопковим блокуванням

Алюміній, запор сталь, нерухома/рухлива опорна частина, різьбова втулка

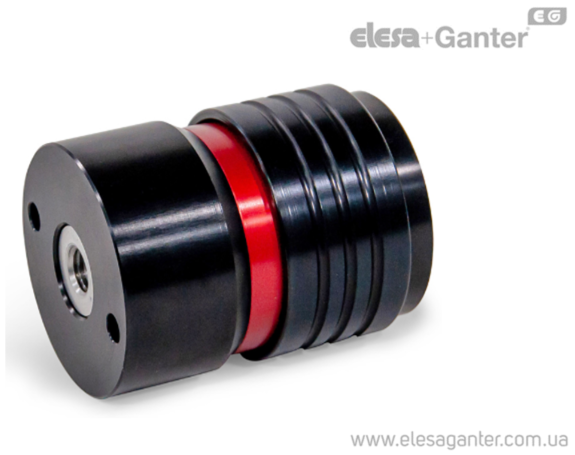

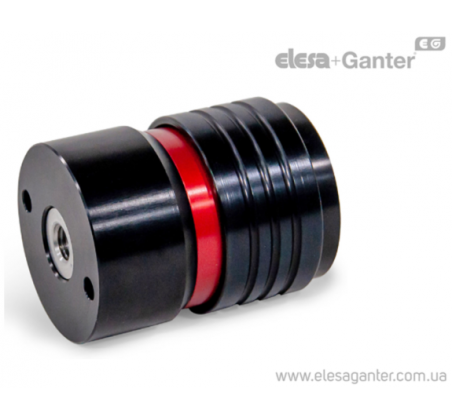

Швидкороз'ємні з'єднання до 3500 кг з кнопковим блокуванням GN 1050-I – фото 1

Швидкороз'ємні з'єднання до 3500 кг з кнопковим блокуванням GN 1050-I – фото 2

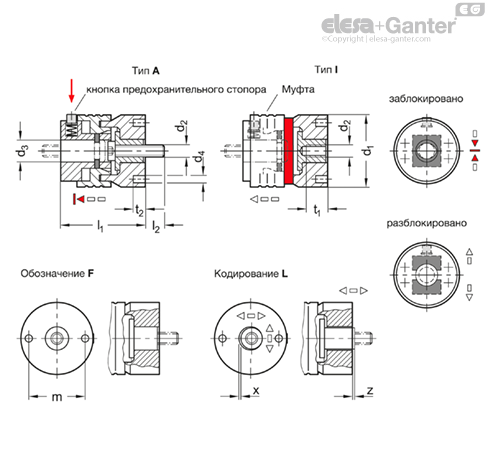

Швидкороз'ємні з'єднання до 3500 кг з кнопковим блокуванням GN 1050-I – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 1050-I Алюміній, запор сталь, нерухома/рухлива опорна частина, різьбова втулка

Артікул
Артікул	d₃ Отв ±₀.₀₃	d₃ Шпильки GN ₁₀₅₀.₁ ±₀.₀₃	x +₀.₀₅ Рад змiщення	z ±₀.₁ Осьов змiщення	Ном розм	d₁	d₂	l₁	t₁ min	t₂	m	d₄ H₇	В наявності	Ціна
GN 1050-2N-M10-I-F-ASS	18.5	18.25	-	-	2N	53	M 10	70.1	18	10	40	6	Під замовлення	12043 грн	Детальніше
GN 1050-2N-M10-I-F-ASS Характеристики: d₃ Отв ±₀.₀₃ 18.5 d₃ Шпильки GN ₁₀₅₀.₁ ±₀.₀₃ 18.25 x +₀.₀₅ Рад змiщення - z ±₀.₁ Осьов змiщення - Ном розм 2N d₁ 53 d₂ M 10 l₁ 70.1 t₁ min 18 t₂ 10 m 40 d₄ H₇ 6 12043 грн Під замовлення До кошику
GN 1050-2N-M10-I-L-ASS	18.5	18.25	0.75	0.4	2N	53	M 10	70.1	18	10	40	6	Під замовлення	12043 грн	Детальніше
GN 1050-2N-M10-I-L-ASS Характеристики: d₃ Отв ±₀.₀₃ 18.5 d₃ Шпильки GN ₁₀₅₀.₁ ±₀.₀₃ 18.25 x +₀.₀₅ Рад змiщення 0.75 z ±₀.₁ Осьов змiщення 0.4 Ном розм 2N d₁ 53 d₂ M 10 l₁ 70.1 t₁ min 18 t₂ 10 m 40 d₄ H₇ 6 12043 грн Під замовлення До кошику
GN 1050-2N-M12-I-F-ASS	18.5	18.25	-	-	2N	53	M 12	70.1	18	10	40	6	Так	12043 грн	Детальніше
GN 1050-2N-M12-I-F-ASS Характеристики: d₃ Отв ±₀.₀₃ 18.5 d₃ Шпильки GN ₁₀₅₀.₁ ±₀.₀₃ 18.25 x +₀.₀₅ Рад змiщення - z ±₀.₁ Осьов змiщення - Ном розм 2N d₁ 53 d₂ M 12 l₁ 70.1 t₁ min 18 t₂ 10 m 40 d₄ H₇ 6 12043 грн Так До кошику
GN 1050-2N-M12-I-L-ASS	18.5	18.25	0.75	0.4	2N	53	M 12	70.1	18	10	40	6	Під замовлення	12043 грн	Детальніше
GN 1050-2N-M12-I-L-ASS Характеристики: d₃ Отв ±₀.₀₃ 18.5 d₃ Шпильки GN ₁₀₅₀.₁ ±₀.₀₃ 18.25 x +₀.₀₅ Рад змiщення 0.75 z ±₀.₁ Осьов змiщення 0.4 Ном розм 2N d₁ 53 d₂ M 12 l₁ 70.1 t₁ min 18 t₂ 10 m 40 d₄ H₇ 6 12043 грн Під замовлення До кошику

Характеристики

Типи
Тип I: з внутрішнім різьбленням
Позначення
F: нерухома опорна частина
L: Підшипник, що плаває
Корпус
Алюміній
чорний колір, анодований ASS
Механізм замикання
Сталь, загартований
Оцинкований, синій пасивований
Кріпильна втулка (тип I)
Нержавіюча сталь AISI 431
загартований
Інші гвинти
Оцинкована сталь, з блакитною пасивацією
Інші компоненти
Нержавіюча сталь
Робоча температура від -30 °C до 120 °C

Монтажні та навантажувальні здібності

Номинальный размер	d₂ крепёжной резьбой Быстрозажимные соединения	d₅ крепёжной резьбой Шпильки GN 1050.1	F_Z Макс. сила натяжения в кН	F_D Макс. сила сжатия в кН	F_R Макс. срезающее усилие в кН
2N	M 10	M 10	25	25	19
2N	M 10	M 12	25	25	19
2N	M 12	M 10	25	25	19
2N	M 12	M 12	35	35	28

Правила техніки безпеки:
Навантажувальні можливості доступні тільки якщо прилеглі конструкції здатні витримати такі навантаження.
Для будь-яких різьбових отворів або вставлених гайок та гвинтів потрібно клас міцності не нижче 8.
Залежно від застосування може знадобитися використання більшого запасу міцності.

Аксесуари

Шпильки GN 1050.1
Фланці GN 1050.2

особливості та сфери застосування

Швидкозатискні з'єднання GN 1050 позиціонування та сполучні компоненти без інструментів за допомогою шпильок GN 1050.1 для міцної посадки та розбірного з'єднання. Для повторюваних установок і складання машинного обладнання, в ході яких незручно використовувати викрутку, можна використовувати швидкозатискні з'єднання на пристроях або виробничих лініях для ефективного монтажу напрямних, кришок або допоміжних пристроїв.

Запобіжна кнопка захищає від випадкового розчеплення муфти. При натисканні на кнопку муфту можна посунути по осі для звільнення шпильки, розташованої у внутрішньому вирізі. Одночасно з цим на зовнішній стороні з'являється червоне кільце, що означає незаблокований стан.

З'єднання не передають крутний момент. При використанні кількох з'єднань на одній установці можна скористатися кодом L для компенсації радіального та осьового зміщення. Отвори d4 за потреби можуть утримувати циліндричні або пружинні штифти для правильного позиціонування з'єднання. Для кодування L штифтові отвори на виробі повинні бути пропорційно збільшені для коригування в радіальному напрямку.

Фланці GN 1050.2 доступні виключно як приладдя для збирання з'єднань та шпильок, забезпечуючи таким чином додаткову функціональність.
