DIN 71802

Кутові кульові шарніри розбірні

Сталь оцинкована, з різьбовим/під заклепку кульовим пальцем, із запобіжною/без клямкою

DIN 71802-NI

Кутові кульові шарніри розбірні

Нержавіюча сталь, різьбовий кульовий палець із запобіжником засувкою/без

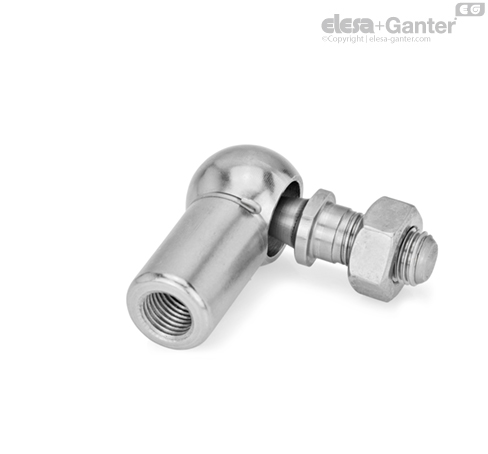

Кутові кульові шарніри розбірні DIN 71802-NI – фото 1

Кутові кульові шарніри розбірні DIN 71802-NI – фото 2

Кутові кульові шарніри розбірні DIN 71802-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

DIN 71802-NI Нержавіюча сталь, різьбовий кульовий палець із запобіжником засувкою/без

Артікул
Артікул	d₁ H₉/h₉	A/F	d₂	l₁	d₃	d₅	l₃	l₄	d₆	Мин.силаотрыва в Н	t min	В наявності	Ціна
DIN 71802-10-M6-CN	10	8	M 6	12.5	M 6	10	10.5	25	12.8	40	11.5	Так	874 грн	Детальніше
DIN 71802-10-M6-CN Характеристики: d₁ H₉/h₉ 10 A/F 8 d₂ M 6 l₁ 12.5 d₃ M 6 d₅ 10 l₃ 10.5 l₄ 25 d₆ 12.8 Мин.силаотрыва в Н 40 t min 11.5 874 грн Так До кошику
DIN 71802-10-M6-CSN	10	8	M 6	12.5	M 6	10	10.5	25	24	40	11.5	Так	913 грн	Детальніше
DIN 71802-10-M6-CSN Характеристики: d₁ H₉/h₉ 10 A/F 8 d₂ M 6 l₁ 12.5 d₃ M 6 d₅ 10 l₃ 10.5 l₄ 25 d₆ 24 Мин.силаотрыва в Н 40 t min 11.5 913 грн Так До кошику
DIN 71802-10-M6L-CN	10	8	M 6L	12.5	M 6	10	10.5	25	12.8	40	11.5	Так	958 грн	Детальніше
DIN 71802-10-M6L-CN Характеристики: d₁ H₉/h₉ 10 A/F 8 d₂ M 6L l₁ 12.5 d₃ M 6 d₅ 10 l₃ 10.5 l₄ 25 d₆ 12.8 Мин.силаотрыва в Н 40 t min 11.5 958 грн Так До кошику
DIN 71802-10-M6L-CSN	10	8	M 6L	12.5	M 6	10	10.5	25	24	40	11.5	Так	984 грн	Детальніше
DIN 71802-10-M6L-CSN Характеристики: d₁ H₉/h₉ 10 A/F 8 d₂ M 6L l₁ 12.5 d₃ M 6 d₅ 10 l₃ 10.5 l₄ 25 d₆ 24 Мин.силаотрыва в Н 40 t min 11.5 984 грн Так До кошику
DIN 71802-13-M8-CN	13	11	M 8	16.5	M 8	13	12	30	14.8	60	14	Так	946 грн	Детальніше
DIN 71802-13-M8-CN Характеристики: d₁ H₉/h₉ 13 A/F 11 d₂ M 8 l₁ 16.5 d₃ M 8 d₅ 13 l₃ 12 l₄ 30 d₆ 14.8 Мин.силаотрыва в Н 60 t min 14 946 грн Так До кошику
DIN 71802-13-M8-CSN	13	11	M 8	16.5	M 8	13	12	30	24	60	14	Так	968 грн	Детальніше
DIN 71802-13-M8-CSN Характеристики: d₁ H₉/h₉ 13 A/F 11 d₂ M 8 l₁ 16.5 d₃ M 8 d₅ 13 l₃ 12 l₄ 30 d₆ 24 Мин.силаотрыва в Н 60 t min 14 968 грн Так До кошику
DIN 71802-13-M8L-CN	13	11	M 8L	16.5	M 8	13	12	30	14.8	60	14	Так	1039 грн	Детальніше
DIN 71802-13-M8L-CN Характеристики: d₁ H₉/h₉ 13 A/F 11 d₂ M 8L l₁ 16.5 d₃ M 8 d₅ 13 l₃ 12 l₄ 30 d₆ 14.8 Мин.силаотрыва в Н 60 t min 14 1039 грн Так До кошику
DIN 71802-13-M8L-CSN	13	11	M 8L	16.5	M 8	13	12	30	24	60	14	Так	1065 грн	Детальніше
DIN 71802-13-M8L-CSN Характеристики: d₁ H₉/h₉ 13 A/F 11 d₂ M 8L l₁ 16.5 d₃ M 8 d₅ 13 l₃ 12 l₄ 30 d₆ 24 Мин.силаотрыва в Н 60 t min 14 1065 грн Так До кошику
DIN 71802-16-M10-CN	16	13	M 10	20	M 10	16	15	35	14.8	80	15.5	Так	1799 грн	Детальніше
DIN 71802-16-M10-CN Характеристики: d₁ H₉/h₉ 16 A/F 13 d₂ M 10 l₁ 20 d₃ M 10 d₅ 16 l₃ 15 l₄ 35 d₆ 14.8 Мин.силаотрыва в Н 80 t min 15.5 1799 грн Так До кошику
DIN 71802-16-M10-CSN	16	13	M 10	20	M 10	16	15	35	24	80	15.5	Так	1822 грн	Детальніше
DIN 71802-16-M10-CSN Характеристики: d₁ H₉/h₉ 16 A/F 13 d₂ M 10 l₁ 20 d₃ M 10 d₅ 16 l₃ 15 l₄ 35 d₆ 24 Мин.силаотрыва в Н 80 t min 15.5 1822 грн Так До кошику
DIN 71802-16-M10L-CN	16	13	M 10L	20	M 10	16	15	35	14.8	80	15.5	Так	1976 грн	Детальніше
DIN 71802-16-M10L-CN Характеристики: d₁ H₉/h₉ 16 A/F 13 d₂ M 10L l₁ 20 d₃ M 10 d₅ 16 l₃ 15 l₄ 35 d₆ 14.8 Мин.силаотрыва в Н 80 t min 15.5 1976 грн Так До кошику
DIN 71802-16-M10L-CSN	16	13	M 10L	20	M 10	16	15	35	24	80	15.5	Так	2004 грн	Детальніше
DIN 71802-16-M10L-CSN Характеристики: d₁ H₉/h₉ 16 A/F 13 d₂ M 10L l₁ 20 d₃ M 10 d₅ 16 l₃ 15 l₄ 35 d₆ 24 Мин.силаотрыва в Н 80 t min 15.5 2004 грн Так До кошику
DIN 71802-16-M12-CN	16	13	M 12	20	M 12	16	15	35	19.3	80	15.5	Так	1896 грн	Детальніше
DIN 71802-16-M12-CN Характеристики: d₁ H₉/h₉ 16 A/F 13 d₂ M 12 l₁ 20 d₃ M 12 d₅ 16 l₃ 15 l₄ 35 d₆ 19.3 Мин.силаотрыва в Н 80 t min 15.5 1896 грн Так До кошику
DIN 71802-16-M12-CSN	16	13	M 12	20	M 12	16	15	35	30	80	15.5	Так	1918 грн	Детальніше
DIN 71802-16-M12-CSN Характеристики: d₁ H₉/h₉ 16 A/F 13 d₂ M 12 l₁ 20 d₃ M 12 d₅ 16 l₃ 15 l₄ 35 d₆ 30 Мин.силаотрыва в Н 80 t min 15.5 1918 грн Так До кошику
DIN 71802-16-M12L-CN	16	13	M 12L	20	M 12	16	15	35	19.3	80	15.5	Під замовлення	2085 грн	Детальніше
DIN 71802-16-M12L-CN Характеристики: d₁ H₉/h₉ 16 A/F 13 d₂ M 12L l₁ 20 d₃ M 12 d₅ 16 l₃ 15 l₄ 35 d₆ 19.3 Мин.силаотрыва в Н 80 t min 15.5 2085 грн Під замовлення До кошику
DIN 71802-16-M12L-CSN	16	13	M 12L	20	M 12	16	15	35	30	80	15.5	Під замовлення	2112 грн	Детальніше
DIN 71802-16-M12L-CSN Характеристики: d₁ H₉/h₉ 16 A/F 13 d₂ M 12L l₁ 20 d₃ M 12 d₅ 16 l₃ 15 l₄ 35 d₆ 30 Мин.силаотрыва в Н 80 t min 15.5 2112 грн Під замовлення До кошику
DIN 71802-19-M14F-CN	19	16	M 14F	28	M 14	22	19.5	45	19.3	100	21.5	Так	3689 грн	Детальніше
DIN 71802-19-M14F-CN Характеристики: d₁ H₉/h₉ 19 A/F 16 d₂ M 14F l₁ 28 d₃ M 14 d₅ 22 l₃ 19.5 l₄ 45 d₆ 19.3 Мин.силаотрыва в Н 100 t min 21.5 3689 грн Так До кошику
DIN 71802-19-M14F-CSN	19	16	M 14F	28	M 14	22	19.5	45	30	100	21.5	Так	3841 грн	Детальніше
DIN 71802-19-M14F-CSN Характеристики: d₁ H₉/h₉ 19 A/F 16 d₂ M 14F l₁ 28 d₃ M 14 d₅ 22 l₃ 19.5 l₄ 45 d₆ 30 Мин.силаотрыва в Н 100 t min 21.5 3841 грн Так До кошику
DIN 71802-19-M14FL-CN	19	16	M 14 FL = M 14x1.5 L	28	M 14	22	19.5	45	19.3	100	21.5	Під замовлення	4793 грн	Детальніше
DIN 71802-19-M14FL-CN Характеристики: d₁ H₉/h₉ 19 A/F 16 d₂ M 14 FL = M 14x1.5 L l₁ 28 d₃ M 14 d₅ 22 l₃ 19.5 l₄ 45 d₆ 19.3 Мин.силаотрыва в Н 100 t min 21.5 4793 грн Під замовлення До кошику
DIN 71802-19-M14FL-CSN	19	16	M 14 FL = M 14x1.5 L	28	M 14	22	19.5	45	30	100	21.5	Так	4187 грн	Детальніше
DIN 71802-19-M14FL-CSN Характеристики: d₁ H₉/h₉ 19 A/F 16 d₂ M 14 FL = M 14x1.5 L l₁ 28 d₃ M 14 d₅ 22 l₃ 19.5 l₄ 45 d₆ 30 Мин.силаотрыва в Н 100 t min 21.5 4187 грн Так До кошику
DIN 71802-8-M5-CN	8	7	M 5	10	M 5	8	8.5	22	12.8	30	10.5	Так	822 грн	Детальніше
DIN 71802-8-M5-CN Характеристики: d₁ H₉/h₉ 8 A/F 7 d₂ M 5 l₁ 10 d₃ M 5 d₅ 8 l₃ 8.5 l₄ 22 d₆ 12.8 Мин.силаотрыва в Н 30 t min 10.5 822 грн Так До кошику
DIN 71802-8-M5-CSN	8	7	M 5	10	M 5	8	8.5	22	24	30	10.5	Так	845 грн	Детальніше
DIN 71802-8-M5-CSN Характеристики: d₁ H₉/h₉ 8 A/F 7 d₂ M 5 l₁ 10 d₃ M 5 d₅ 8 l₃ 8.5 l₄ 22 d₆ 24 Мин.силаотрыва в Н 30 t min 10.5 845 грн Так До кошику
DIN 71802-8-M5L-CN	8	7	M 5L	10	M 5	8	8.5	22	12.8	30	10.5	Під замовлення	902 грн	Детальніше
DIN 71802-8-M5L-CN Характеристики: d₁ H₉/h₉ 8 A/F 7 d₂ M 5L l₁ 10 d₃ M 5 d₅ 8 l₃ 8.5 l₄ 22 d₆ 12.8 Мин.силаотрыва в Н 30 t min 10.5 902 грн Під замовлення До кошику
DIN 71802-8-M5L-CSN	8	7	M 5L	10	M 5	8	8.5	22	24	30	10.5	Так	929 грн	Детальніше
DIN 71802-8-M5L-CSN Характеристики: d₁ H₉/h₉ 8 A/F 7 d₂ M 5L l₁ 10 d₃ M 5 d₅ 8 l₃ 8.5 l₄ 22 d₆ 24 Мин.силаотрыва в Н 30 t min 10.5 929 грн Так До кошику

характеристики

Типи

Тип CSN: із різьбовим кульовим пальцем, із запобіжним засувом
Тип CN: з різьбовим кульовим пальцем, без запобіжної клямки

Нержавіюча сталь AISI 303

Кулька

Нержавіюча сталь

незагартований

кульове гніздо змащене

Аксесуари на окреме замовлення

Пилозахисні ковпачки GN 710

За окремим запитом

гладка специфікація (кульове гніздо з люфтом)
Кульові пальці DIN 71803
Кульові підп'ятники DIN 71805
Осьові з'єднання (кульовий підп'ятник та кульовий палець на одній осі)

особливості та сфери застосування

Кутові шарнірні з'єднання DIN 71802 складаються з кульового підп'ятника DIN 71805 та кульового пальця DIN 71803.

Кут обертання для типу із запобіжною клямкою (тип CSN) становить 15°, без запобіжного клямка (тип CN) – 18°.

Для складання з'єднання необхідно проштовхнути кульку в пружинне кільце, що діє як фіксатор. Силу, що утримує кульку в гнізді (див. силу відриву в таблиці вище), можна збільшити, встановивши запобіжну клямку.

Кутні шарнірні з'єднання можна захистити від попадання бруду пилозахисною кришкою GN 710

Шестигранна гайка є частиною кутових шарнірних з'єднань.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

DIN_71802.pdf

Залиште відгук про товар!

Тип CSN: із різьбовим кульовим пальцем, із запобіжним засувом
Тип CN: з різьбовим кульовим пальцем, без запобіжної клямки

Аксесуари на окреме замовлення:

Пильники GN 710
