Вилка сполучна з різьбленням корозійностійка GN 751-NI

Друк

GN 751-ST

Вільчасті з'єднання

Сталь оцинкована, різні види фіксатора валу/пружинний штифт із клямкою

GN 751-AL

Вільчасті сполучні наконечники

Алюміній із порошковим фарбуванням, різні фіксатори валу

GN 751-NI

Вилка сполучна з різьбленням корозійностійка

Нержавіюча сталь

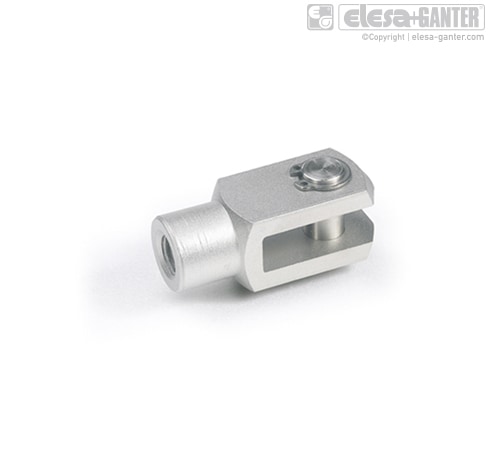

Вилка сполучна з різьбленням корозійностійка GN 751-NI – фото 1

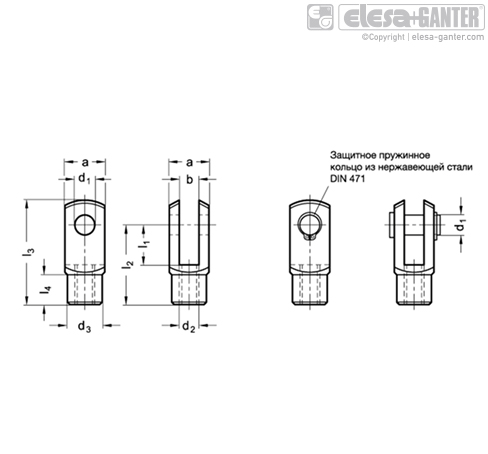

Вилка сполучна з різьбленням корозійностійка GN 751-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 751-NI Нержавіюча сталь

Артікул
Артікул	d₁ H₉/h₁₁	d₂	l₁	a	d₃	l₂	l₃	l₄	b	В наявності	Ціна
GN 751-10-20-M10-A-NI	10	M 10	20	20	18	40	52	15	10	Так	1387 грн	Детальніше
GN 751-10-20-M10-A-NI Характеристики: d₁ H₉/h₁₁ 10 d₂ M 10 l₁ 20 a 20 d₃ 18 l₂ 40 l₃ 52 l₄ 15 b 10 1387 грн Так До кошику
GN 751-10-40-M10-A-NI	10	M 10	40	20	18	60	72	15	10	Так	1171 грн	Детальніше
GN 751-10-40-M10-A-NI Характеристики: d₁ H₉/h₁₁ 10 d₂ M 10 l₁ 40 a 20 d₃ 18 l₂ 60 l₃ 72 l₄ 15 b 10 1171 грн Так До кошику
GN 751-12-24-M12-A-NI	12	M 12	24	24	20	48	62	18	12	Так	1943 грн	Детальніше
GN 751-12-24-M12-A-NI Характеристики: d₁ H₉/h₁₁ 12 d₂ M 12 l₁ 24 a 24 d₃ 20 l₂ 48 l₃ 62 l₄ 18 b 12 1943 грн Так До кошику
GN 751-12-48-M12-A-NI	12	M 12	48	24	20	72	86	18	12	Так	2467 грн	Детальніше
GN 751-12-48-M12-A-NI Характеристики: d₁ H₉/h₁₁ 12 d₂ M 12 l₁ 48 a 24 d₃ 20 l₂ 72 l₃ 86 l₄ 18 b 12 2467 грн Так До кошику
GN 751-14-28-M14-A-NI	14	M 14	28	28	24	56	72	22.5	14	Так	2897 грн	Детальніше
GN 751-14-28-M14-A-NI Характеристики: d₁ H₉/h₁₁ 14 d₂ M 14 l₁ 28 a 28 d₃ 24 l₂ 56 l₃ 72 l₄ 22.5 b 14 2897 грн Так До кошику
GN 751-14-56-M14-A-NI	14	M 14	56	28	24	85	101	22.5	14	Під замовлення	3860 грн	Детальніше
GN 751-14-56-M14-A-NI Характеристики: d₁ H₉/h₁₁ 14 d₂ M 14 l₁ 56 a 28 d₃ 24 l₂ 85 l₃ 101 l₄ 22.5 b 14 3860 грн Під замовлення До кошику
GN 751-16-32-M16-A-NI	16	M 16	32	32	26	64	83	24	16	Так	4788 грн	Детальніше
GN 751-16-32-M16-A-NI Характеристики: d₁ H₉/h₁₁ 16 d₂ M 16 l₁ 32 a 32 d₃ 26 l₂ 64 l₃ 83 l₄ 24 b 16 4788 грн Так До кошику
GN 751-16-64-M16-A-NI	16	M 16	64	32	26	96	115	24	16	Так	5906 грн	Детальніше
GN 751-16-64-M16-A-NI Характеристики: d₁ H₉/h₁₁ 16 d₂ M 16 l₁ 64 a 32 d₃ 26 l₂ 96 l₃ 115 l₄ 24 b 16 5906 грн Так До кошику
GN 751-20-40-M20-A-NI	20	M 20	40	40	34	80	105	30	20	Під замовлення	7554 грн	Детальніше
GN 751-20-40-M20-A-NI Характеристики: d₁ H₉/h₁₁ 20 d₂ M 20 l₁ 40 a 40 d₃ 34 l₂ 80 l₃ 105 l₄ 30 b 20 7554 грн Під замовлення До кошику
GN 751-4-16-M4-A-NI	4	M 4	16	8	8	24	29	6	4	Під замовлення	555 грн	Детальніше
GN 751-4-16-M4-A-NI Характеристики: d₁ H₉/h₁₁ 4 d₂ M 4 l₁ 16 a 8 d₃ 8 l₂ 24 l₃ 29 l₄ 6 b 4 555 грн Під замовлення До кошику
GN 751-4-8-M4-A-NI	4	M 4	8	8	8	16	21	6	4	Так	493 грн	Детальніше
GN 751-4-8-M4-A-NI Характеристики: d₁ H₉/h₁₁ 4 d₂ M 4 l₁ 8 a 8 d₃ 8 l₂ 16 l₃ 21 l₄ 6 b 4 493 грн Так До кошику
GN 751-5-10-M5-A-NI	5	M 5	10	10	9	20	26	7.5	5	Так	532 грн	Детальніше
GN 751-5-10-M5-A-NI Характеристики: d₁ H₉/h₁₁ 5 d₂ M 5 l₁ 10 a 10 d₃ 9 l₂ 20 l₃ 26 l₄ 7.5 b 5 532 грн Так До кошику
GN 751-5-20-M5-A-NI	5	M 5	20	10	9	30	36	7.5	5	Так	631 грн	Детальніше
GN 751-5-20-M5-A-NI Характеристики: d₁ H₉/h₁₁ 5 d₂ M 5 l₁ 20 a 10 d₃ 9 l₂ 30 l₃ 36 l₄ 7.5 b 5 631 грн Так До кошику
GN 751-6-12-M6-A-NI	6	M 6	12	12	10	24	31	9	6	Так	570 грн	Детальніше
GN 751-6-12-M6-A-NI Характеристики: d₁ H₉/h₁₁ 6 d₂ M 6 l₁ 12 a 12 d₃ 10 l₂ 24 l₃ 31 l₄ 9 b 6 570 грн Так До кошику
GN 751-6-24-M6-A-NI	6	M 6	24	12	10	36	43	9	6	Так	701 грн	Детальніше
GN 751-6-24-M6-A-NI Характеристики: d₁ H₉/h₁₁ 6 d₂ M 6 l₁ 24 a 12 d₃ 10 l₂ 36 l₃ 43 l₄ 9 b 6 701 грн Так До кошику
GN 751-8-16-M8-A-NI	8	M 8	16	16	14	32	42	12	8	Так	929 грн	Детальніше
GN 751-8-16-M8-A-NI Характеристики: d₁ H₉/h₁₁ 8 d₂ M 8 l₁ 16 a 16 d₃ 14 l₂ 32 l₃ 42 l₄ 12 b 8 929 грн Так До кошику
GN 751-8-32-M8-A-NI	8	M 8	32	16	14	48	58	12	8	Так	1092 грн	Детальніше
GN 751-8-32-M8-A-NI Характеристики: d₁ H₉/h₁₁ 8 d₂ M 8 l₁ 32 a 16 d₃ 14 l₂ 48 l₃ 58 l₄ 12 b 8 1092 грн Так До кошику

Характеристики

Тип
Тип A: штифт із запобіжним пружинним кільцем DIN 471
Нержавіюча сталь AISI 303 NI
без покриття
Запобіжне пружинне кільце DIN 471
Нержавіюча сталь
Німецький матеріал №1.4122
За окремим замовленням
Вільчасті головки, виконані за стандартом DIN 71752 з розмірами d1 = 25, 30, 35, 42 та 50, виготовляються тільки із сталі

особливості та сфери застосування

Вільчастий з'єднувач GN 751 складається з вилчастої головки, виконаної за стандартом DIN 71752, і стрижня типу KL (типи KL і SL) або стрижня з пружинним засувкою (тип B). Вироби обох версій можна монтувати та демонтувати без використання інструментів.

З'єднувачі з розміром d1 = 12 поставляються з тонким різьбленням M12 × 1,5, виконаним за стандартом DIN. Однак, як показує практика, краще використовувати різьблення M12 × 1,25. Стандартом DIN 71752 не передбачено розміру d1 = 20.

інструкція з кріплення фіксатора

Наконечники з бічними колечками можна монтувати та демонтувати вручну, без будь-яких інструментів.
