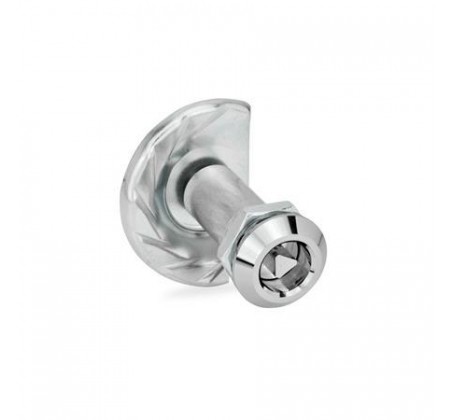

Клямки поворотно притискні GN 119-NI
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

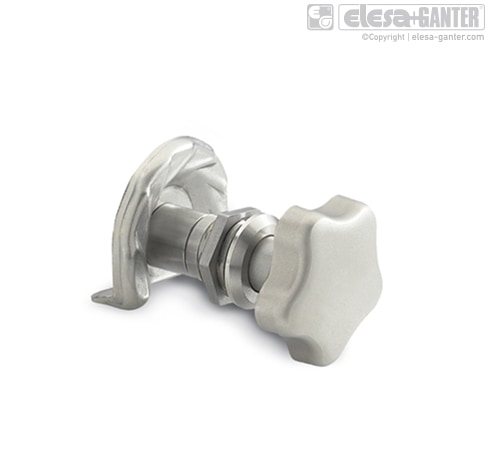

GN 119-NI Нержавіюча сталь, ручка/шпиндель квадратний/трикутний/подвійна бороздка
| Артікул | Диапазон затиску A (дверi + товщина рами) | Довжина захвату | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|
| GN 119-DK-A1-NI | A 1 (l=35) | 17 - 25 | Так |
2405
|
|||
| GN 119-DK-A2-NI | A 2 (l=40) | 22 - 30 |
Під замовлення
|
2432
|
|||
| GN 119-DK-A3-NI | A 3 (l=45) | 27 - 35 |
Під замовлення
|
2455
|
|||
| GN 119-DK-A4-NI | A 4 (l=50) | 32 - 40 |
Під замовлення
|
2479
|
|||
| GN 119-DK-A5-NI | A 5 (l=55) | 37 - 45 | Так |
2506
|
|||
| GN 119-DK-A6-NI | A 6 (l=60) | 42 - 50 | Так |
2529
|
|||
| GN 119-DK-A7-NI | A 7 (l=65) | 47 - 55 | Так |
2549
|
|||
| GN 119-DK-A8-NI | A 8 (l=70) | 52 - 60 |
Під замовлення
|
2580
|
|||
| GN 119-DK-A9-NI | A 9 (l=75) | 57 - 65 |
Під замовлення
|
2604
|
|||
| GN 119-SG-A1-NI | A 1 (l=35) | 17 - 25 | Так |
2976
|
|||
| GN 119-SG-A2-NI | A 2 (l=40) | 22 - 30 | Так |
2997
|
|||
| GN 119-SG-A3-NI | A 3 (l=45) | 27 - 35 | Так |
3031
|
|||
| GN 119-SG-A4-NI | A 4 (l=50) | 32 - 40 | Так |
3051
|
|||
| GN 119-SG-A5-NI | A 5 (l=55) | 37 - 45 |
Під замовлення
|
3092
|
|||
| GN 119-SG-A6-NI | A 6 (l=60) | 42 - 50 | Так |
3107
|
|||
| GN 119-SG-A7-NI | A 7 (l=65) | 47 - 55 |
Під замовлення
|
3134
|
|||
| GN 119-SG-A8-NI | A 8 (l=70) | 52 - 60 |
Під замовлення
|
3168
|
|||
| GN 119-SG-A9-NI | A 9 (l=75) | 57 - 65 |
Під замовлення
|
3194
|
|||
| GN 119-VDE-A1-NI | A 1 (l=35) | 17 - 25 | Так |
2405
|
|||
| GN 119-VDE-A2-NI | A 2 (l=40) | 22 - 30 |
Під замовлення
|
2432
|
|||
| GN 119-VDE-A3-NI | A 3 (l=45) | 27 - 35 | Так |
2455
|
|||
| GN 119-VDE-A4-NI | A 4 (l=50) | 32 - 40 |
Під замовлення
|
2479
|
|||
| GN 119-VDE-A5-NI | A 5 (l=55) | 37 - 45 | Так |
2506
|
|||
| GN 119-VDE-A6-NI | A 6 (l=60) | 42 - 50 |
Під замовлення
|
2529
|
|||
| GN 119-VDE-A7-NI | A 7 (l=65) | 47 - 55 |
Під замовлення
|
2549
|
|||
| GN 119-VDE-A8-NI | A 8 (l=70) | 52 - 60 |
Під замовлення
|
2580
|
|||
| GN 119-VDE-A9-NI | A 9 (l=75) | 57 - 65 |
Під замовлення
|
2604
|
|||
| GN 119-VK7-A1-NI | A 1 (l=35) | 17 - 25 |
Під замовлення
|
2405
|
|||
| GN 119-VK7-A2-NI | A 2 (l=40) | 22 - 30 |
Під замовлення
|
2432
|
|||
| GN 119-VK7-A3-NI | A 3 (l=45) | 27 - 35 |
Під замовлення
|
2455
|
|||
| GN 119-VK7-A4-NI | A 4 (l=50) | 32 - 40 |
Під замовлення
|
2479
|
|||
| GN 119-VK7-A5-NI | A 5 (l=55) | 37 - 45 |
Під замовлення
|
2506
|
|||
| GN 119-VK7-A6-NI | A 6 (l=60) | 42 - 50 |
Під замовлення
|
2529
|
|||
| GN 119-VK7-A7-NI | A 7 (l=65) | 47 - 55 |
Під замовлення
|
2549
|
|||
| GN 119-VK7-A8-NI | A 8 (l=70) | 52 - 60 |
Під замовлення
|
2580
|
|||
| GN 119-VK7-A9-NI | A 9 (l=75) | 57 - 65 |
Під замовлення
|
2604
|
|||
| GN 119-VK8-A1-NI | A 1 (l=35) | 17 - 25 |
Під замовлення
|
2405
|
|||
| GN 119-VK8-A2-NI | A 2 (l=40) | 22 - 30 | Так |
2432
|
|||
| GN 119-VK8-A3-NI | A 3 (l=45) | 27 - 35 |
Під замовлення
|
2455
|
|||
| GN 119-VK8-A4-NI | A 4 (l=50) | 32 - 40 |
Під замовлення
|
2479
|
|||
| GN 119-VK8-A5-NI | A 5 (l=55) | 37 - 45 |
Під замовлення
|
2506
|
|||
| GN 119-VK8-A6-NI | A 6 (l=60) | 42 - 50 |
Під замовлення
|
2529
|
|||
| GN 119-VK8-A7-NI | A 7 (l=65) | 47 - 55 |
Під замовлення
|
2549
|
|||
| GN 119-VK8-A8-NI | A 8 (l=70) | 52 - 60 |
Під замовлення
|
2580
|
|||
| GN 119-VK8-A9-NI | A 9 (l=75) | 57 - 65 |
Під замовлення
|
2604
|
Характеристики
Тип
Тип SG: Експлуатація із зіркоподібною ручкою
Тип DK: Експлуатація із трикутним шпинделем (DK7)
Тип VK7: Експлуатація з квадратним шпинделем A/F7
Тип VK8: Експлуатація з квадратним шпинделем A/F8
Тип VDE: Експлуатація з подвійною борідкою
Варіант виконання з нержавіючої сталі
Нержавіюча сталь AISI 303 NI
Кулачкова засувка AISI 304
Зіркоподібні ручки з нержавіючої сталі GN 5334
AISI 304
Клас захисту IP 65
Інструкції з монтажу
Повертаючи замок за годинниковою стрілкою, ступінчаста засувка дверцят заходить за раму і закриває двері.
Велика відстань для втягування кулачка (10 мм) дозволяє цим замкам успішно використовуватись на дверях із стрічками ущільнювачів. При виборі діапазону захоплення необхідно враховувати товщину ущільнення дверей.

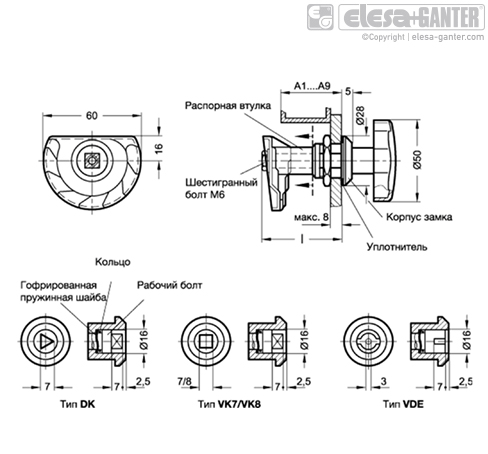

Щоб встановити замок, двері повинні мати отвір відповідно до схематичного малюнка, з відстанню від дверної рами до центру отвору 23 мм.
Корпус замка з попередньо зібраним ходовим болтом встановлений в отвір спереду та утримується на місці шестигранною гайкою. Потім із задньої сторони встановлюється проміжна вставка та кулачкова клямка, і закріплюються шестигранною гайкою.
Діаметр монтажного отвору у дверному полотні зазвичай створюється пробивкою або лазерною обробкою у серійному виробництві.
Для серій малих розмірів та сталевих листів завтовшки менше 2 мм використовується штамп GN 123 для листового металу.
Діаметр установочного отвору також може бути встановлений шляхом свердління/фрезерування, як показано на схематичних кресленнях.
особливості та сфери застосування
Замки GN 119 мають притискний діапазон 10 мм. Блокування досягається шляхом повороту замків за годинниковою стрілкою.
Ходовий болт із нержавіючої сталі оснащений кільцевим ущільненням.
Інструкція зі збирання GN 119
Аксесуари на окреме замовлення
Залиште відгук про товар!
- Тип SG зіркоподібна ручка
- Тип DK трикутний шпиндель (DK7)
- Тип VK7 квадратний шпиндель A/F7
- Тип VK8 квадратний шпиндель A/F8
- Тип VDE під ключ із подвійною борідкою
