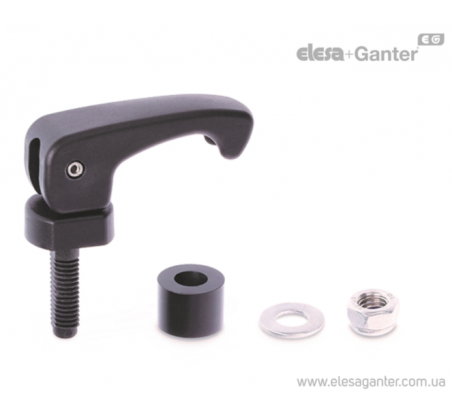

Шарнірні замки з еластичним елементом для тонких дверей та рам LAC-FL-O-SST
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
LAC-FL-O-SST Технополімер, нержавіюча сталь, затискач каучук, з настановним штифтом, що перешкоджає обертанню/без

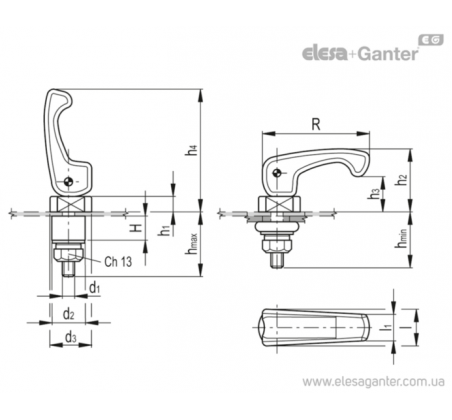

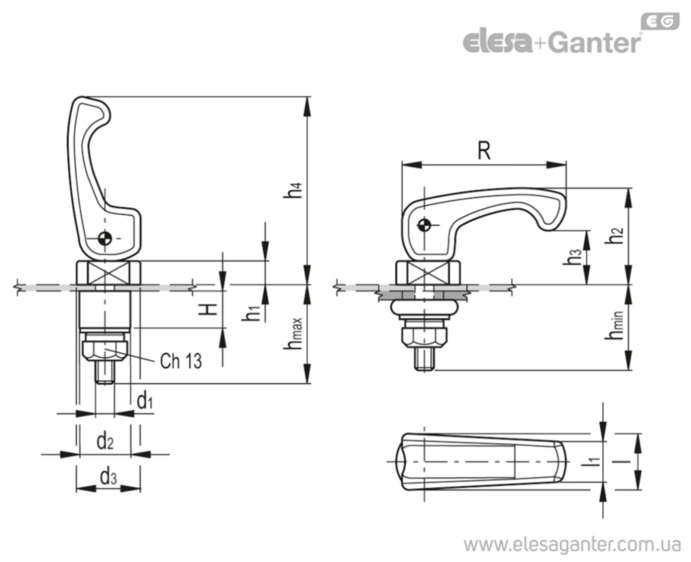

| Артікул | d | h min | d1 | h max | d2 | l | l1 | d3 | h2 | h3 | H | h4 | R | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LAC-FL.55-O-SST | 55.5 | 28 | M8x22 | 32 | 17.5 | 18.5 | 13 | 21.5 | 32.5 | 18.5 | 12.5 | 63.5 | LAC-FL.55-O-SST | 8 | Так |
679
|
характеристики

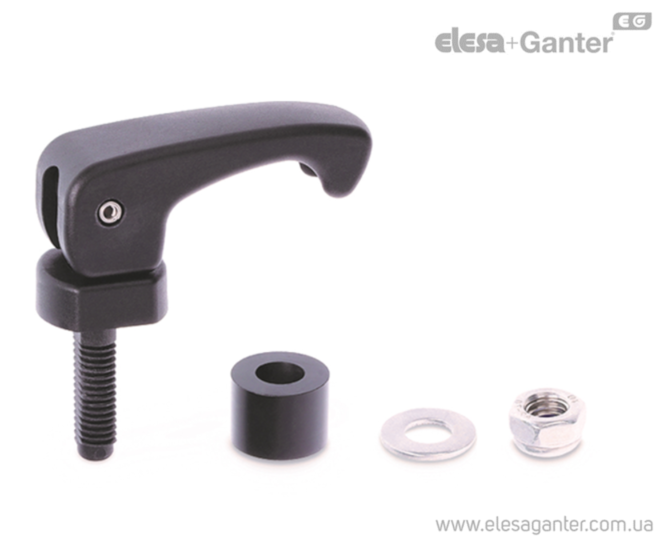

Корпус шарнірної ручки
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Еластичний сполучний штифт
Нержавіюча сталь AISI 301
Основний кулачок ковзання
Технополімер на основі поліаміду (PA), чорний колір.
Різьбова шпилька
Супертехнополімер на основі поліаміду (PA), чорний колір.
Еластичний утримуючий елемент, що розширюється.
Синтетичний каучук, твердість Шору 60 за шкалою A.
Гайка і шайба, що самоконтряться.
Нержавіюча сталь AISI 304
Стандартні виконання
LAC-FL-F-SST: ручка може вільно переміщатися у будь-якому напрямку.
LAC-FL-O-SST: ручка завжди утримується в необхідному положенні завдяки настановному штифту, що перешкоджає обертанню.
Інструкції з монтажу

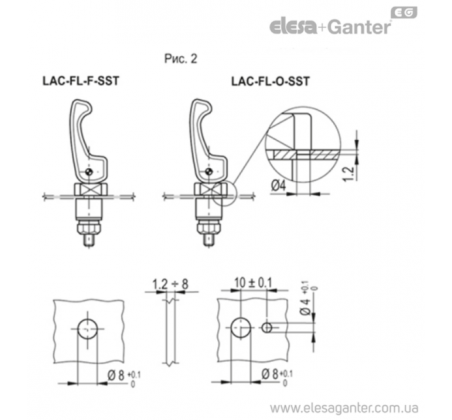

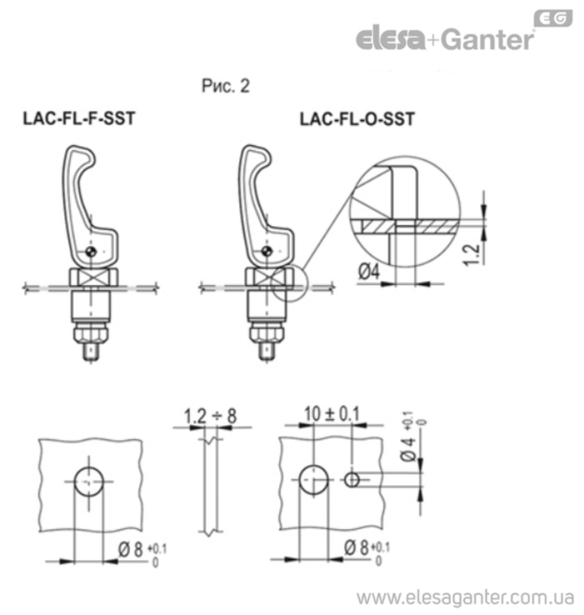

Просвердліть у панелі (наприклад, у дверях) отвір, на якому має бути закріплена ручка, за вказаними шаблонами (мал. 2).
Наявність отвору для монтажного штифта діаметром 4 мм (виконання LAC-FL-O-SST) дозволяє утримувати ручку в необхідному положенні.

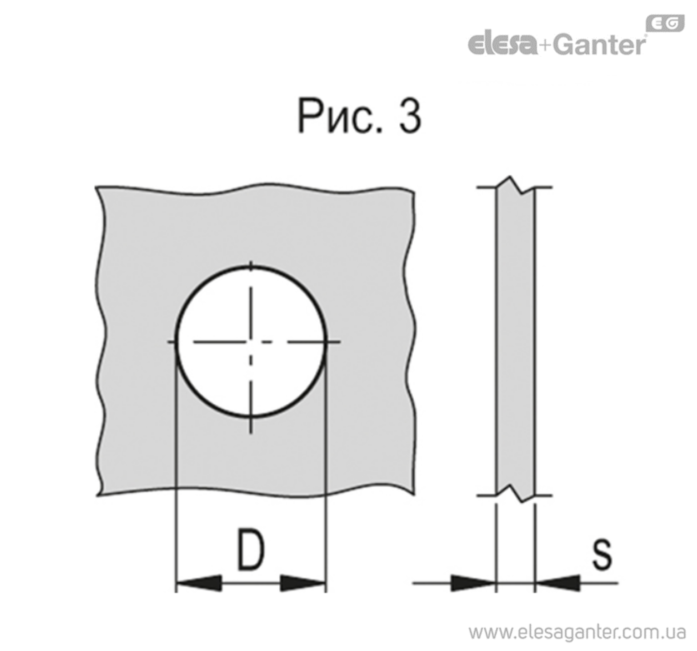

Просвердліть отвір у панелі, що закріплюється (наприклад, у рамі) за розмірним шаблоном, вказаним у таблиці (рис. 3).

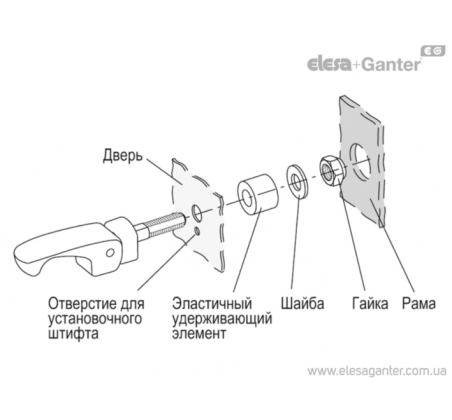

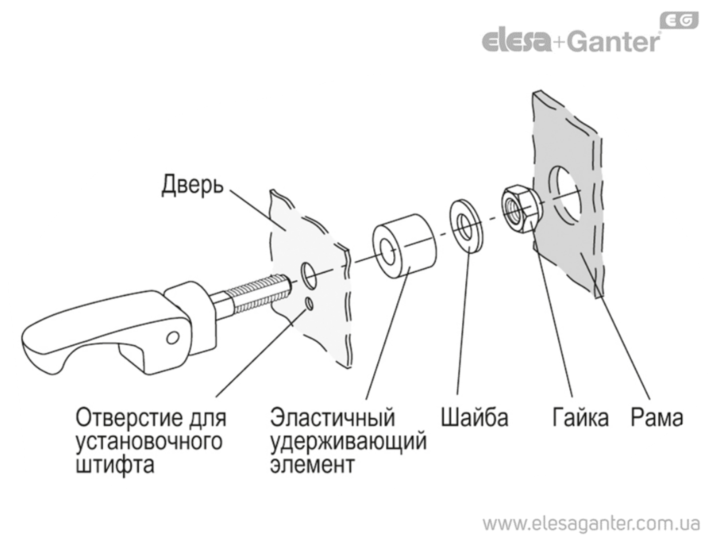

Встановіть ручку і кулачкову ковзну основу на панель (стулку), розташуйте еластичний утримуючий елемент і шайбу з протилежного боку, законтріть гайкою, що самоконтриться, до повного виключення переміщення, злегка стиснувши еластичний утримуючий елемент.
| s | D | Fмакс* [N] |
| 1.2 ÷ 3.2 | 19 | 330 |
| 3.2 ÷ 4.8 | 19.5 | 660 |
| 4.8 ÷ 6.4 | 20 | 550 |
| > 6.4 | 20.5 | 220 |
*Максимальна короткочасна утримувальна сила еластичного утримуючого елемента .
Особливості та сфери застосування
Шарнірна ручка є пристроєм, який забезпечує швидке та ефективне кріплення панелі (наприклад, дверей) до конструкції (наприклад, рами), що гарантує ідеальне закриття навіть у разі вібрації або будь-якого зміщення між двома елементами.

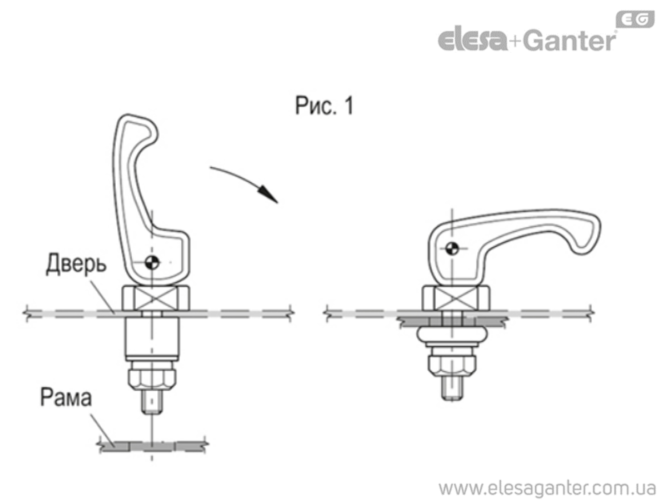

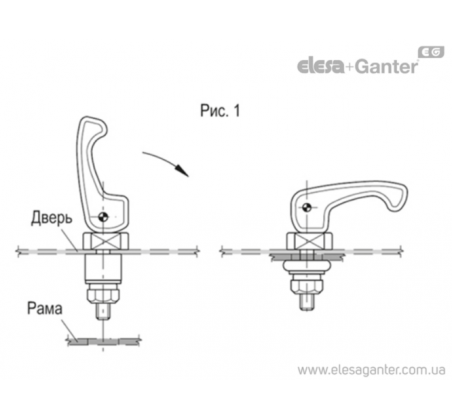

При повороті ручки за годинниковою стрілкою еластичний елемент, що утримує, розширюється, фіксуючи зчіпку двох елементів (рис. 1).
Виріб також може застосовуватися на обладнанні, яке зазнає частого очищення струменями води або пари, або у будь-якому випадку в умовах, які потребують особливої уваги з точки зору гігієни.
Залиште відгук про товар!
- LAC-FL-F-SST: ручка може вільно обертатися у будь-якому напрямку.
- LAC-FL-O-SST: ручка завжди утримується в необхідному положенні завдяки установчому штифту, що перешкоджає обертанню.
