Замки з поворотною засувкою та різними ручками управління GN 115-WOE-ZD-CP
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 115-WOE-ZD-CP Цинк, оцинкована сталь, стопорне кільце хромування
| Артікул | d | Довжина засувки A | h | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|
| GN 115-HG-10 | 28 | 10 | 4 | Так |
532
|
|||
| GN 115-HG-13 | 28 | 13 | 4 | Так |
532
|
|||
| GN 115-HG-14 | 28 | 14 | 4 | Так |
532
|
|||
| GN 115-HG-16 | 28 | 16 | 4 | Так |
532
|
|||
| GN 115-HG-18 | 28 | 18 | 4 | Так |
532
|
|||
| GN 115-HG-20 | 28 | 20 | 4 | Так |
532
|
|||
| GN 115-HG-22 | 28 | 22 | 4 | Так |
532
|
|||
| GN 115-HG-24 | 28 | 24 | 4 | Так |
532
|
|||
| GN 115-HG-26 | 28 | 26 | 4 | Так |
532
|
|||
| GN 115-HG-28 | 28 | 28 | 4 | Так |
532
|
|||
| GN 115-HG-30 | 28 | 30 | 4 | Так |
532
|
|||
| GN 115-HG-32 | 28 | 32 | 4 | Так |
532
|
|||
| GN 115-HG-34 | 28 | 34 | 4 | Так |
532
|
|||
| GN 115-HG-36 | 28 | 36 | 4 | Так |
532
|
|||
| GN 115-HG-38 | 28 | 38 | 4 | Так |
532
|
|||
| GN 115-HG-4 | 28 | 4 | 4 | Так |
532
|
|||
| GN 115-HG-40 | 28 | 40 | 4 | Так |
532
|
|||
| GN 115-HG-42 | 28 | 42 | 4 | Так |
532
|
|||
| GN 115-HG-45 | 28 | 45 | 4 | Так |
532
|
|||
| GN 115-HG-50 | 28 | 50 | 4 | Так |
532
|
|||
| GN 115-HG-6 | 28 | 6 | 4 | Так |
532
|
|||
| GN 115-HG-8 | 28 | 8 | 4 | Так |
532
|
|||
| GN 115-KG-10 | 28 | 10 | 4 | Так |
531
|
|||
| GN 115-KG-13 | 28 | 13 | 4 | Так |
531
|
|||
| GN 115-KG-14 | 28 | 14 | 4 | Так |
531
|
|||
| GN 115-KG-16 | 28 | 16 | 4 | Так |
531
|
|||
| GN 115-KG-18 | 28 | 18 | 4 | Так |
531
|
|||
| GN 115-KG-20 | 28 | 20 | 4 | Так |
531
|
|||
| GN 115-KG-22 | 28 | 22 | 4 | Так |
531
|
|||
| GN 115-KG-24 | 28 | 24 | 4 | Так |
531
|
|||
| GN 115-KG-26 | 28 | 26 | 4 | Так |
531
|
|||
| GN 115-KG-28 | 28 | 28 | 4 | Так |
531
|
|||
| GN 115-KG-30 | 28 | 30 | 4 | Так |
531
|
|||
| GN 115-KG-32 | 28 | 32 | 4 | Так |
531
|
|||
| GN 115-KG-34 | 28 | 34 | 4 | Так |
531
|
|||
| GN 115-KG-36 | 28 | 36 | 4 | Так |
531
|
|||
| GN 115-KG-38 | 28 | 38 | 4 | Так |
531
|
|||
| GN 115-KG-4 | 28 | 4 | 4 | Так |
531
|
|||
| GN 115-KG-40 | 28 | 40 | 4 | Так |
531
|
|||
| GN 115-KG-42 | 28 | 42 | 4 | Так |
531
|
|||
| GN 115-KG-45 | 28 | 45 | 4 | Так |
531
|
|||
| GN 115-KG-50 | 28 | 50 | 4 | Так |
531
|
|||
| GN 115-KG-6 | 28 | 6 | 4 | Так |
531
|
|||
| GN 115-KG-8 | 28 | 8 | 4 | Так |
531
|
|||
| GN 115-RG-10 | 28 | 10 | 4 | Так |
602
|
|||
| GN 115-RG-13 | 28 | 13 | 4 | Так |
602
|
|||
| GN 115-RG-14 | 28 | 14 | 4 | Так |
602
|
|||
| GN 115-RG-16 | 28 | 16 | 4 | Так |
602
|
|||
| GN 115-RG-18 | 28 | 18 | 4 | Так |
602
|
|||
| GN 115-RG-20 | 28 | 20 | 4 | Так |
602
|
|||
| GN 115-RG-22 | 28 | 22 | 4 | Так |
602
|
|||
| GN 115-RG-24 | 28 | 24 | 4 | Так |
602
|
|||
| GN 115-RG-26 | 28 | 26 | 4 | Так |
602
|
|||
| GN 115-RG-28 | 28 | 28 | 4 | Так |
602
|
|||
| GN 115-RG-30 | 28 | 30 | 4 | Так |
602
|
|||
| GN 115-RG-32 | 28 | 32 | 4 | Так |
602
|
|||
| GN 115-RG-34 | 28 | 34 | 4 | Так |
602
|
|||
| GN 115-RG-36 | 28 | 36 | 4 | Так |
602
|
|||
| GN 115-RG-38 | 28 | 38 | 4 | Так |
602
|
|||
| GN 115-RG-4 | 32 | 4 | 6 | Так |
602
|
|||
| GN 115-RG-40 | 28 | 40 | 4 | Так |
602
|
|||
| GN 115-RG-42 | 28 | 42 | 4 | Так |
602
|
|||
| GN 115-RG-45 | 28 | 45 | 4 | Так |
602
|
|||
| GN 115-RG-50 | 28 | 50 | 4 | Так |
602
|
|||
| GN 115-RG-6 | 28 | 6 | 4 | Так |
602
|
|||
| GN 115-RG-8 | 28 | 8 | 4 | Так |
602
|
|||
| GN 115-SG-10 | 28 | 10 | 4 | Так |
670
|
|||
| GN 115-SG-13 | 28 | 13 | 4 | Так |
670
|
|||
| GN 115-SG-14 | 28 | 14 | 4 | Так |
670
|
|||
| GN 115-SG-16 | 28 | 16 | 4 | Так |
670
|
|||
| GN 115-SG-18 | 28 | 18 | 4 | Так |
670
|
|||
| GN 115-SG-20 | 28 | 20 | 4 | Так |
670
|
|||
| GN 115-SG-22 | 28 | 22 | 4 | Так |
670
|
|||
| GN 115-SG-24 | 28 | 24 | 4 | Так |
670
|
|||
| GN 115-SG-26 | 28 | 26 | 4 | Так |
670
|
|||
| GN 115-SG-28 | 28 | 28 | 4 | Так |
670
|
|||
| GN 115-SG-30 | 28 | 30 | 4 | Так |
670
|
|||
| GN 115-SG-32 | 28 | 32 | 4 | Так |
670
|
|||
| GN 115-SG-34 | 28 | 34 | 4 | Так |
670
|
|||
| GN 115-SG-36 | 28 | 36 | 4 | Так |
670
|
|||
| GN 115-SG-38 | 28 | 38 | 4 | Так |
670
|
|||
| GN 115-SG-4 | 28 | 4 | 4 | Так |
670
|
|||
| GN 115-SG-40 | 28 | 40 | 4 | Так |
670
|
|||
| GN 115-SG-42 | 28 | 42 | 4 | Так |
670
|
|||
| GN 115-SG-45 | 28 | 45 | 4 | Так |
670
|
|||
| GN 115-SG-50 | 28 | 50 | 4 | Так |
670
|
|||
| GN 115-SG-6 | 28 | 6 | 4 | Так |
670
|
|||
| GN 115-SG-8 | 28 | 8 | 4 | Так |
670
|
|||
| GN 115-SK-10 | 32 | 10 | 6 | Так |
748
|
|||
| GN 115-SK-13 | 32 | 13 | 6 | Так |
748
|
|||
| GN 115-SK-14 | 32 | 14 | 6 | Так |
748
|
|||
| GN 115-SK-16 | 32 | 16 | 6 | Так |
748
|
|||
| GN 115-SK-18 | 32 | 18 | 6 | Так |
748
|
|||
| GN 115-SK-20 | 32 | 20 | 6 | Так |
748
|
|||
| GN 115-SK-22 | 32 | 22 | 6 | Так |
748
|
|||
| GN 115-SK-24 | 32 | 24 | 6 | Так |
748
|
|||
| GN 115-SK-26 | 32 | 26 | 6 | Так |
748
|
|||
| GN 115-SK-28 | 32 | 28 | 6 | Так |
748
|
|||
| GN 115-SK-30 | 32 | 30 | 6 | Так |
748
|
|||
| GN 115-SK-32 | 32 | 32 | 6 | Так |
748
|
|||
| GN 115-SK-34 | 32 | 34 | 6 | Так |
748
|
|||
| GN 115-SK-36 | 32 | 36 | 6 | Так |
748
|
|||
| GN 115-SK-38 | 32 | 38 | 6 | Так |
748
|
|||
| GN 115-SK-4 | 32 | 4 | 6 | Так |
748
|
|||
| GN 115-SK-40 | 32 | 40 | 6 | Так |
748
|
|||
| GN 115-SK-42 | 32 | 42 | 6 | Так |
748
|
|||
| GN 115-SK-45 | 32 | 45 | 6 | Так |
748
|
|||
| GN 115-SK-50 | 32 | 50 | 6 | Так |
748
|
|||
| GN 115-SK-6 | 32 | 6 | 6 | Так |
748
|
|||
| GN 115-SK-8 | 32 | 8 | 6 | Так |
748
|
|||
| GN 115-ST-10 | 32 | 10 | 6 | Так |
823
|
|||
| GN 115-ST-13 | 32 | 13 | 6 | Так |
823
|
|||
| GN 115-ST-14 | 32 | 14 | 6 | Так |
823
|
|||
| GN 115-ST-16 | 32 | 16 | 6 | Так |
823
|
|||
| GN 115-ST-18 | 32 | 18 | 6 | Так |
823
|
|||
| GN 115-ST-20 | 32 | 20 | 6 | Так |
823
|
|||
| GN 115-ST-22 | 32 | 22 | 6 | Так |
823
|
|||
| GN 115-ST-24 | 32 | 24 | 6 | Так |
823
|
|||
| GN 115-ST-26 | 32 | 26 | 6 | Так |
823
|
|||
| GN 115-ST-28 | 32 | 28 | 6 | Так |
823
|
|||
| GN 115-ST-30 | 32 | 30 | 6 | Так |
823
|
|||
| GN 115-ST-32 | 32 | 32 | 6 | Так |
823
|
|||
| GN 115-ST-34 | 32 | 34 | 6 | Так |
823
|
|||
| GN 115-ST-36 | 32 | 36 | 6 | Так |
823
|
|||
| GN 115-ST-38 | 32 | 38 | 6 | Так |
823
|
|||
| GN 115-ST-4 | 32 | 4 | 6 | Так |
823
|
|||
| GN 115-ST-40 | 32 | 40 | 6 | Так |
823
|
|||
| GN 115-ST-42 | 32 | 42 | 6 | Так |
823
|
|||
| GN 115-ST-45 | 32 | 45 | 6 | Так |
823
|
|||
| GN 115-ST-50 | 32 | 50 | 6 | Так |
823
|
|||
| GN 115-ST-6 | 32 | 6 | 6 | Так |
823
|
|||
| GN 115-ST-8 | 32 | 8 | 6 | Так |
823
|
Характеристики
Типы

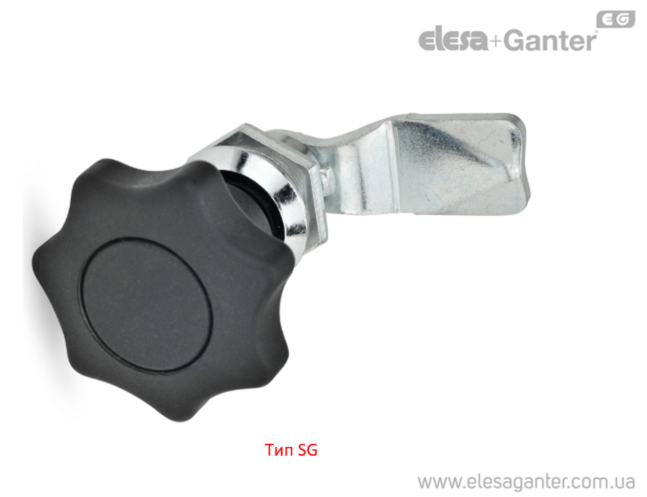

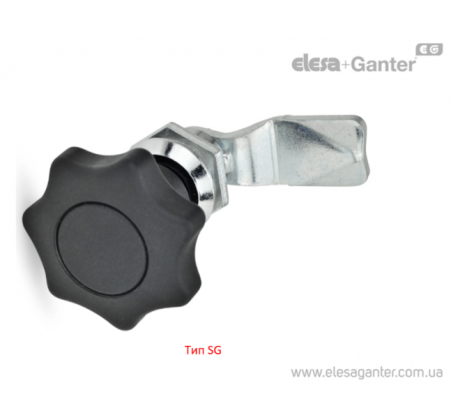

- Тип SG: со звездообразной ручкой

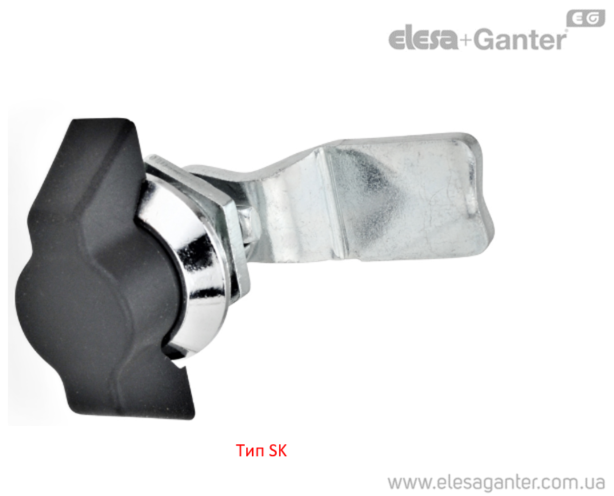

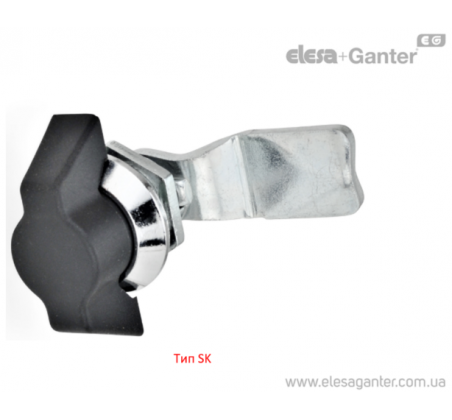

- Тип SK: с лепестковой поворотной ручкой

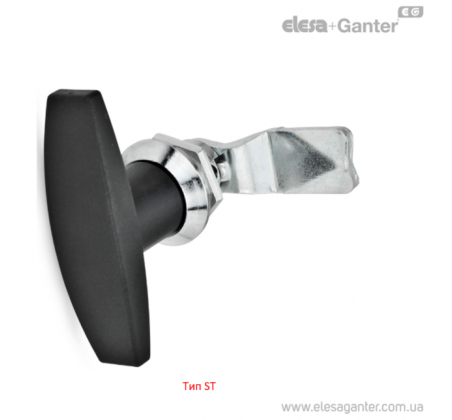

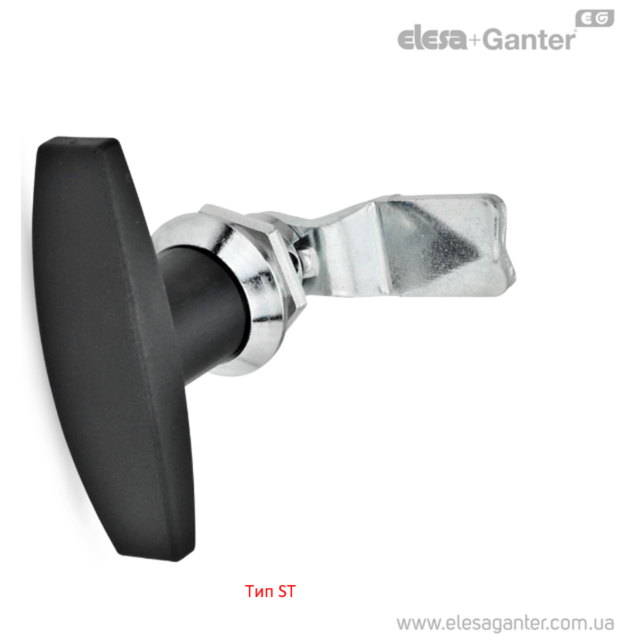

- Тип ST: с Т-образной ручкой
- Тип RG: с ручкой с накаткой GN 7336

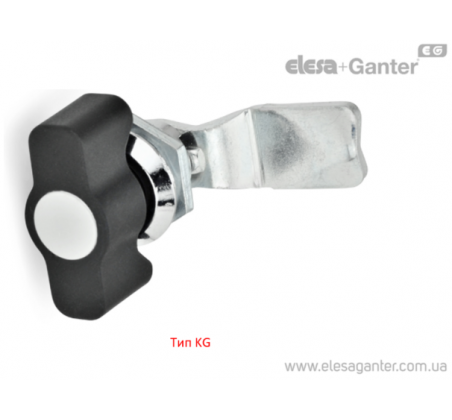

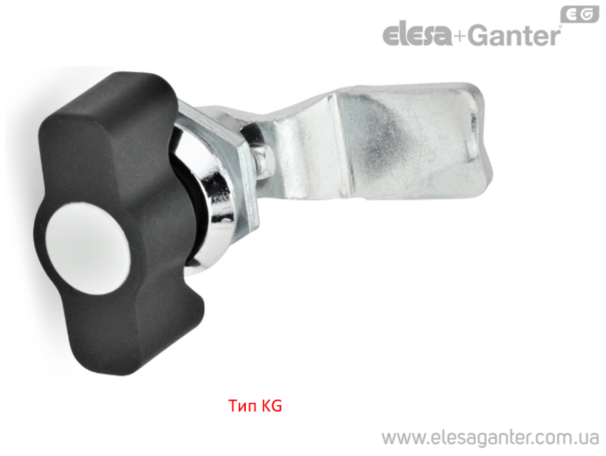

- Тип KG: с лепестковой поворотной ручкой

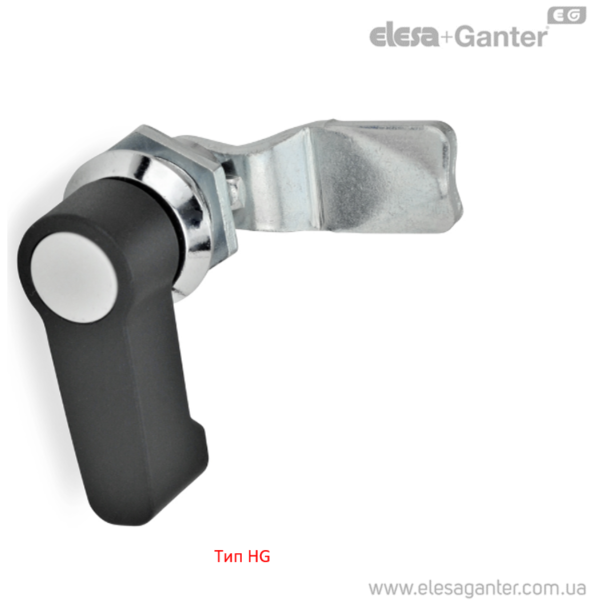

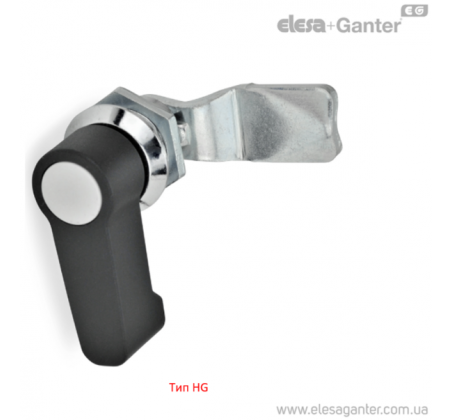

- Тип HG: с рычагом
- Тип LG: с ручкой рычажного типа (только в SW)
Корпус замка
Цинк, литьё под давлением
- Стопорное кольцо, хромирование
- Стопорное кольцо, порошковое покрытие
черный цвет, RAL 9005, текстурированная отделка SW
Элементы управления
- Тип SG, SK, ST, RG, KG, HG
Пластик (полиамид PA)
Чёрный цвет, матовая отделка
- Тип LG
Цинк, литьё под давлением
С пластиковым покрытием
чёрный цвет, RAL 9005, текстурированная отделка
Крышка (тип RG, KG, HG, LG)
Пластик (полиамид PA)
светло-серый цвет, матовая отделка
Другие компоненты
Оцинкованная сталь, с голубой пассивацией
Класс защиты IP 65
Аксессуары
- Защитные направляющие пластины GN 120.2
- Внутренние ручки для шкафов GN 120.3
- Пробойники для листового металла GN 123
Инструкции по сборке и монтажу

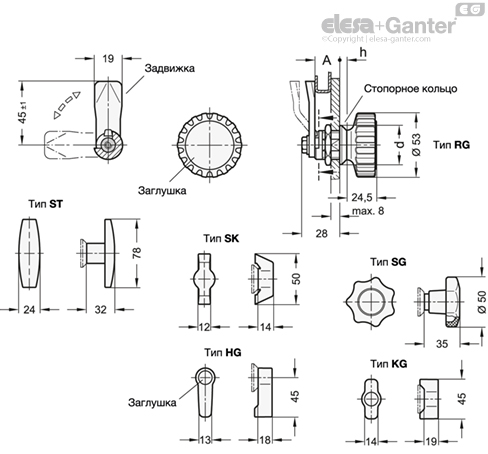

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.
Будучи установленным, замок проталкивается через проделанное отверстие насквозь. С обратной стороны надевается и прикручивается шестигранная гайка.
При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.
Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.
Техническая информация
- Список типов замков
- Классы защиты IP
- Характеристики пластика
Информация
Замки GN 115-WOE-ZD закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери.
Доступны замки с разным расстоянием до рычага замка А: от 4 до 50 мм.
Замки GN 115-WOE-ZD поставляются со свободно закрытым рычагом замка.
Залиште відгук про товар!
- Тип SG: із зіркоподібною ручкою
- Тип SK: з ручкою у формі перемикача
- Тип ST: з Т-подібною ручкою
- Тип RG: з ручкою з накаткою GN 7336
- Тип KG: з ручкою перемикачем закруглені торці
- Тип HG: з важелем – ручкою
