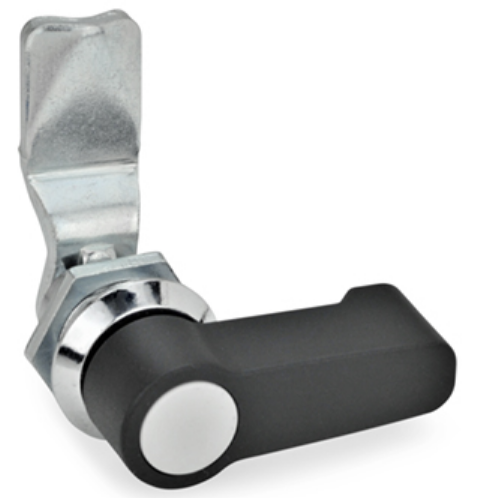

Замки з поворотною засувкою та різними ручками управління GN 115-WOE-ZD-PC
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

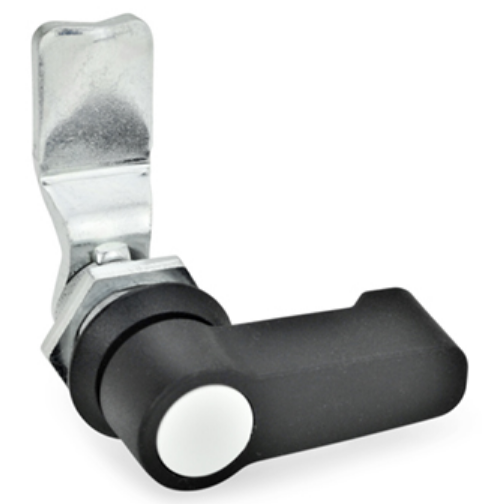

GN 115-WOE-ZD-PC Цинк, оцинкована сталь, стопорне кільце порошкове покриття
| Артікул | d | Довжина засувки A | h | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|
| GN 115-HG-10-SW | 28 | 10 | 4 | Так |
532
|
|||
| GN 115-HG-13-SW | 28 | 13 | 4 | Так |
532
|
|||
| GN 115-HG-14-SW | 28 | 14 | 4 | Так |
532
|
|||
| GN 115-HG-16-SW | 28 | 16 | 4 | Так |
532
|
|||
| GN 115-HG-18-SW | 28 | 18 | 4 | Так |
532
|
|||
| GN 115-HG-20-SW | 28 | 20 | 4 | Так |
532
|
|||
| GN 115-HG-22-SW | 28 | 22 | 4 | Так |
532
|
|||
| GN 115-HG-24-SW | 28 | 24 | 4 | Так |
532
|
|||
| GN 115-HG-26-SW | 28 | 26 | 4 | Так |
532
|
|||
| GN 115-HG-28-SW | 28 | 28 | 4 | Так |
532
|
|||
| GN 115-HG-30-SW | 28 | 30 | 4 | Так |
532
|
|||
| GN 115-HG-32-SW | 28 | 32 | 4 | Так |
532
|
|||
| GN 115-HG-34-SW | 28 | 34 | 4 | Так |
532
|
|||
| GN 115-HG-36-SW | 28 | 36 | 4 | Так |
532
|
|||
| GN 115-HG-38-SW | 28 | 38 | 4 | Так |
532
|
|||
| GN 115-HG-4-SW | 28 | 4 | 4 | Так |
532
|
|||
| GN 115-HG-40-SW | 28 | 40 | 4 | Так |
532
|
|||
| GN 115-HG-42-SW | 28 | 42 | 4 | Так |
532
|
|||
| GN 115-HG-45-SW | 28 | 45 | 4 | Так |
532
|
|||
| GN 115-HG-50-SW | 28 | 50 | 4 | Так |
532
|
|||
| GN 115-HG-6-SW | 28 | 6 | 4 | Так |
532
|
|||
| GN 115-HG-8-SW | 28 | 8 | 4 | Так |
532
|
|||
| GN 115-KG-10-SW | 28 | 10 | 4 | Так |
531
|
|||
| GN 115-KG-13-SW | 28 | 13 | 4 | Так |
531
|
|||
| GN 115-KG-14-SW | 28 | 14 | 4 | Так |
531
|
|||
| GN 115-KG-16-SW | 28 | 16 | 4 | Так |
531
|
|||
| GN 115-KG-18-SW | 28 | 18 | 4 | Так |
531
|
|||
| GN 115-KG-20-SW | 28 | 20 | 4 | Так |
531
|
|||
| GN 115-KG-22-SW | 28 | 22 | 4 | Так |
531
|
|||
| GN 115-KG-24-SW | 28 | 24 | 4 | Так |
531
|
|||
| GN 115-KG-26-SW | 28 | 26 | 4 | Так |
531
|
|||
| GN 115-KG-28-SW | 28 | 28 | 4 | Так |
531
|
|||
| GN 115-KG-30-SW | 28 | 30 | 4 | Так |
531
|
|||
| GN 115-KG-32-SW | 28 | 32 | 4 | Так |
531
|
|||
| GN 115-KG-34-SW | 28 | 34 | 4 | Так |
531
|
|||
| GN 115-KG-36-SW | 28 | 36 | 4 | Так |
531
|
|||
| GN 115-KG-38-SW | 28 | 38 | 4 | Так |
531
|
|||
| GN 115-KG-4-SW | 28 | 4 | 4 | Так |
531
|
|||
| GN 115-KG-40-SW | 28 | 40 | 4 | Так |
531
|
|||
| GN 115-KG-42-SW | 28 | 42 | 4 | Так |
531
|
|||
| GN 115-KG-45-SW | 28 | 45 | 4 | Так |
531
|
|||
| GN 115-KG-50-SW | 28 | 50 | 4 | Так |
531
|
|||
| GN 115-KG-6-SW | 28 | 6 | 4 | Так |
531
|
|||
| GN 115-KG-8-SW | 28 | 8 | 4 | Так |
531
|
|||
| GN 115-LG-10-SW | 32 | 10 | 6 | Так |
1222
|
|||
| GN 115-LG-13-SW | 32 | 13 | 6 | Так |
1222
|
|||
| GN 115-LG-14-SW | 32 | 14 | 6 | Так |
1222
|
|||
| GN 115-LG-16-SW | 32 | 16 | 6 | Так |
1222
|
|||
| GN 115-LG-18-SW | 32 | 18 | 6 | Так |
1222
|
|||
| GN 115-LG-20-SW | 32 | 20 | 6 | Так |
1222
|
|||
| GN 115-LG-22-SW | 32 | 22 | 6 | Так |
1222
|
|||
| GN 115-LG-24-SW | 32 | 24 | 6 | Так |
1222
|
|||
| GN 115-LG-26-SW | 32 | 26 | 6 | Так |
1222
|
|||
| GN 115-LG-28-SW | 32 | 28 | 6 | Так |
1222
|
|||
| GN 115-LG-30-SW | 32 | 30 | 6 | Так |
1222
|
|||
| GN 115-LG-32-SW | 32 | 32 | 6 | Так |
1222
|
|||
| GN 115-LG-34-SW | 32 | 34 | 6 | Так |
1222
|
|||
| GN 115-LG-36-SW | 32 | 36 | 6 | Так |
1222
|
|||
| GN 115-LG-38-SW | 32 | 38 | 6 | Так |
1222
|
|||
| GN 115-LG-4-SW | 32 | 4 | 6 | Так |
1222
|
|||
| GN 115-LG-40-SW | 32 | 40 | 6 | Так |
1222
|
|||
| GN 115-LG-42-SW | 32 | 42 | 6 | Так |
1222
|
|||
| GN 115-LG-45-SW | 32 | 45 | 6 | Так |
1222
|
|||
| GN 115-LG-50-SW | 32 | 50 | 6 | Так |
1222
|
|||
| GN 115-LG-6-SW | 32 | 6 | 6 | Так |
1222
|
|||
| GN 115-LG-8-SW | 32 | 8 | 6 | Так |
1222
|
|||
| GN 115-RG-10-SW | 28 | 10 | 4 | Так |
602
|
|||
| GN 115-RG-13-SW | 28 | 13 | 4 | Так |
602
|
|||
| GN 115-RG-14-SW | 28 | 14 | 4 | Так |
602
|
|||
| GN 115-RG-16-SW | 28 | 16 | 4 | Так |
602
|
|||
| GN 115-RG-18-SW | 28 | 18 | 4 | Так |
602
|
|||
| GN 115-RG-20-SW | 28 | 20 | 4 | Так |
602
|
|||
| GN 115-RG-22-SW | 28 | 22 | 4 | Так |
602
|
|||
| GN 115-RG-24-SW | 28 | 24 | 4 | Так |
602
|
|||
| GN 115-RG-26-SW | 28 | 26 | 4 | Так |
602
|
|||
| GN 115-RG-28-SW | 28 | 28 | 4 | Так |
602
|
|||
| GN 115-RG-30-SW | 28 | 30 | 4 | Так |
602
|
|||
| GN 115-RG-32-SW | 28 | 32 | 4 | Так |
602
|
|||
| GN 115-RG-34-SW | 28 | 34 | 4 | Так |
602
|
|||
| GN 115-RG-36-SW | 28 | 36 | 4 | Так |
602
|
|||
| GN 115-RG-38-SW | 28 | 38 | 4 | Так |
602
|
|||
| GN 115-RG-4-SW | 32 | 4 | 6 | Так |
602
|
|||
| GN 115-RG-40-SW | 28 | 40 | 4 | Так |
602
|
|||
| GN 115-RG-42-SW | 28 | 42 | 4 | Так |
602
|
|||
| GN 115-RG-45-SW | 28 | 45 | 4 | Так |
602
|
|||
| GN 115-RG-50-SW | 28 | 50 | 4 | Так |
602
|
|||
| GN 115-RG-6-SW | 28 | 6 | 4 | Так |
602
|
|||
| GN 115-RG-8-SW | 28 | 8 | 4 | Так |
602
|
|||
| GN 115-SG-10-SW | 28 | 10 | 4 | Так |
670
|
|||
| GN 115-SG-13-SW | 28 | 13 | 4 | Так |
670
|
|||
| GN 115-SG-14-SW | 28 | 14 | 4 | Так |
670
|
|||
| GN 115-SG-16-SW | 28 | 16 | 4 | Так |
670
|
|||
| GN 115-SG-18-SW | 28 | 18 | 4 | Так |
670
|
|||
| GN 115-SG-20-SW | 28 | 20 | 4 | Так |
670
|
|||
| GN 115-SG-22-SW | 28 | 22 | 4 | Так |
670
|
|||
| GN 115-SG-24-SW | 28 | 24 | 4 | Так |
670
|
|||
| GN 115-SG-26-SW | 28 | 26 | 4 | Так |
670
|
|||
| GN 115-SG-28-SW | 28 | 28 | 4 | Так |
670
|
|||
| GN 115-SG-30-SW | 28 | 30 | 4 | Так |
670
|
|||
| GN 115-SG-32-SW | 28 | 32 | 4 | Так |
670
|
|||
| GN 115-SG-34-SW | 28 | 34 | 4 | Так |
670
|
|||
| GN 115-SG-36-SW | 28 | 36 | 4 | Так |
670
|
|||
| GN 115-SG-38-SW | 28 | 38 | 4 | Так |
670
|
|||
| GN 115-SG-4-SW | 28 | 4 | 4 | Так |
670
|
|||
| GN 115-SG-40-SW | 28 | 40 | 4 | Так |
670
|
|||
| GN 115-SG-42-SW | 28 | 42 | 4 | Так |
670
|
|||
| GN 115-SG-45-SW | 28 | 45 | 4 | Так |
670
|
|||
| GN 115-SG-50-SW | 28 | 50 | 4 | Так |
670
|
|||
| GN 115-SG-6-SW | 28 | 6 | 4 | Так |
670
|
|||
| GN 115-SG-8-SW | 28 | 8 | 4 | Так |
670
|
|||
| GN 115-SK-10-SW | 32 | 10 | 6 | Так |
748
|
|||
| GN 115-SK-13-SW | 32 | 13 | 6 | Так |
748
|
|||
| GN 115-SK-14-SW | 32 | 14 | 6 | Так |
748
|
|||
| GN 115-SK-16-SW | 32 | 16 | 6 | Так |
748
|
|||
| GN 115-SK-18-SW | 32 | 18 | 6 | Так |
748
|
|||
| GN 115-SK-20-SW | 32 | 20 | 6 | Так |
748
|
|||
| GN 115-SK-22-SW | 32 | 22 | 6 | Так |
748
|
|||
| GN 115-SK-24-SW | 32 | 24 | 6 | Так |
748
|
|||
| GN 115-SK-26-SW | 32 | 26 | 6 | Так |
748
|
|||
| GN 115-SK-28-SW | 32 | 28 | 6 | Так |
748
|
|||
| GN 115-SK-30-SW | 32 | 30 | 6 | Так |
748
|
|||
| GN 115-SK-32-SW | 32 | 32 | 6 | Так |
748
|
|||
| GN 115-SK-34-SW | 32 | 34 | 6 | Так |
748
|
|||
| GN 115-SK-36-SW | 32 | 36 | 6 | Так |
748
|
|||
| GN 115-SK-38-SW | 32 | 38 | 6 | Так |
748
|
|||
| GN 115-SK-4-SW | 32 | 4 | 6 | Так |
748
|
|||
| GN 115-SK-40-SW | 32 | 40 | 6 | Так |
748
|
|||
| GN 115-SK-42-SW | 32 | 42 | 6 | Так |
748
|
|||
| GN 115-SK-45-SW | 32 | 45 | 6 | Так |
748
|
|||
| GN 115-SK-50-SW | 32 | 50 | 6 | Так |
748
|
|||
| GN 115-SK-6-SW | 32 | 6 | 6 | Так |
748
|
|||
| GN 115-SK-8-SW | 32 | 8 | 6 | Так |
748
|
|||
| GN 115-ST-10-SW | 32 | 10 | 6 | Так |
823
|
|||
| GN 115-ST-13-SW | 32 | 13 | 6 | Так |
823
|
|||
| GN 115-ST-14-SW | 32 | 14 | 6 | Так |
823
|
|||
| GN 115-ST-16-SW | 32 | 16 | 6 | Так |
823
|
|||
| GN 115-ST-18-SW | 32 | 18 | 6 | Так |
823
|
|||
| GN 115-ST-20-SW | 32 | 20 | 6 | Так |
823
|
|||
| GN 115-ST-22-SW | 32 | 22 | 6 | Так |
823
|
|||
| GN 115-ST-24-SW | 32 | 24 | 6 | Так |
823
|
|||
| GN 115-ST-26-SW | 32 | 26 | 6 | Так |
823
|
|||
| GN 115-ST-28-SW | 32 | 28 | 6 | Так |
823
|
|||
| GN 115-ST-30-SW | 32 | 30 | 6 | Так |
823
|
|||
| GN 115-ST-32-SW | 32 | 32 | 6 | Так |
823
|
|||
| GN 115-ST-34-SW | 32 | 34 | 6 | Так |
823
|
|||
| GN 115-ST-36-SW | 32 | 36 | 6 | Так |
823
|
|||
| GN 115-ST-38-SW | 32 | 38 | 6 | Так |
823
|
|||
| GN 115-ST-4-SW | 32 | 4 | 6 | Так |
823
|
|||
| GN 115-ST-40-SW | 32 | 40 | 6 | Так |
823
|
|||
| GN 115-ST-42-SW | 32 | 42 | 6 | Так |
823
|
|||
| GN 115-ST-45-SW | 32 | 45 | 6 | Так |
823
|
|||
| GN 115-ST-50-SW | 32 | 50 | 6 | Так |
823
|
|||
| GN 115-ST-6-SW | 32 | 6 | 6 | Так |
823
|
|||
| GN 115-ST-8-SW | 32 | 8 | 6 | Так |
823
|
Характеристики

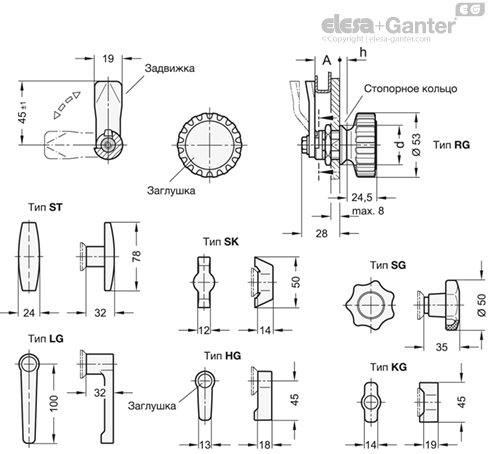

Типы

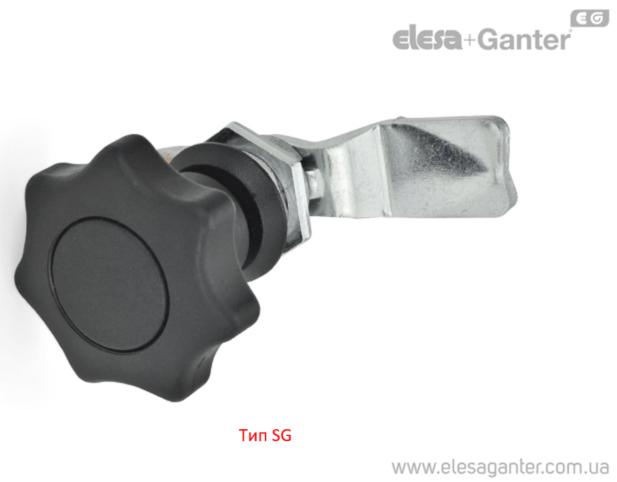

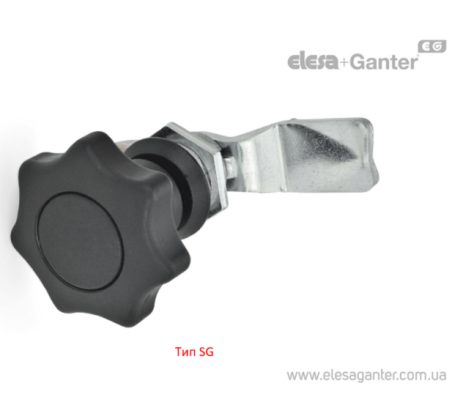

- Тип SG: со звездообразной ручкой

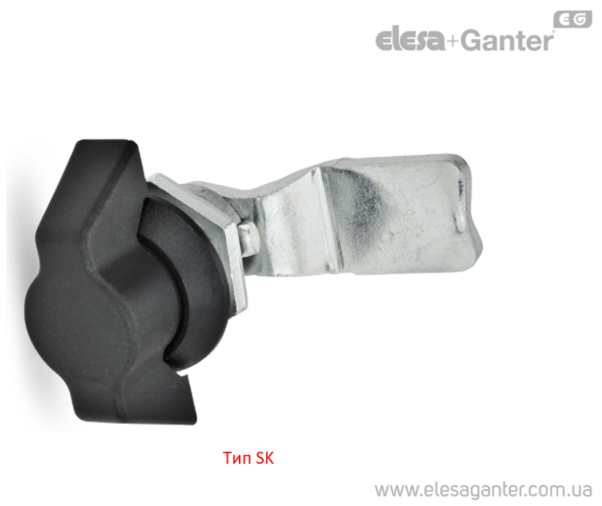

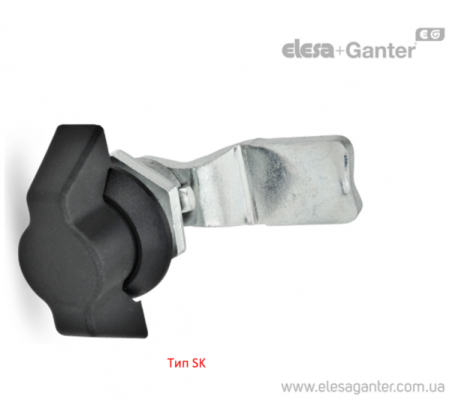

- Тип SK: с лепестковой поворотной ручкой

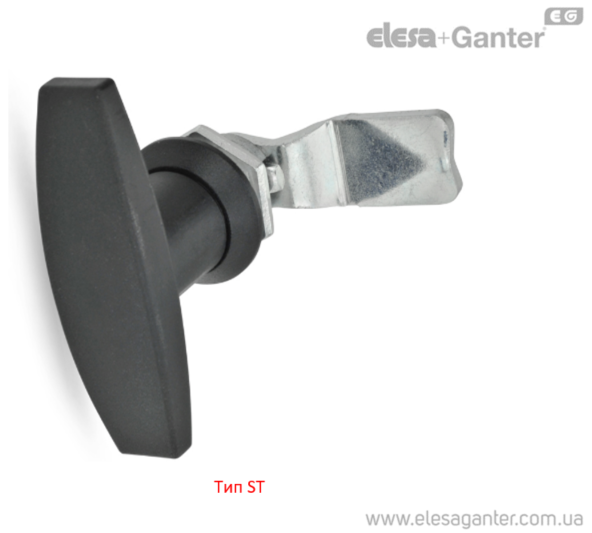

- Тип ST: с Т-образной ручкой

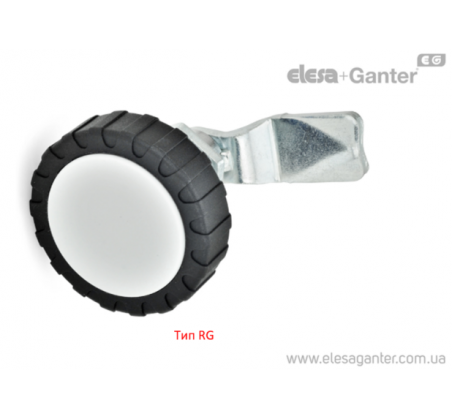

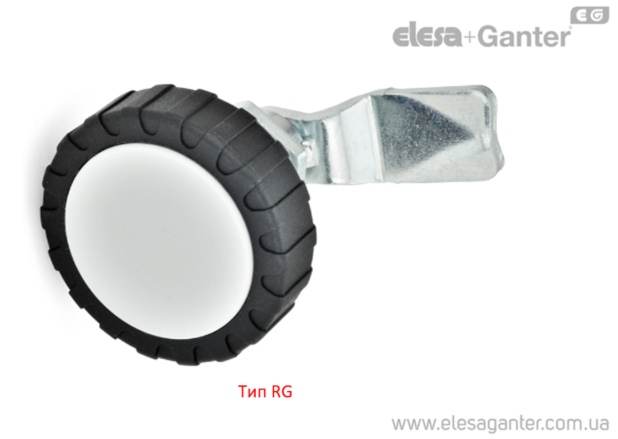

- Тип RG: с ручкой с накаткой GN 7336

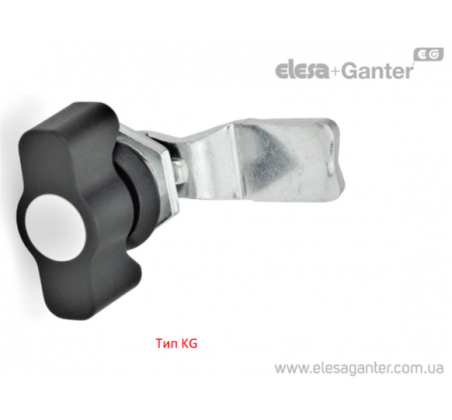

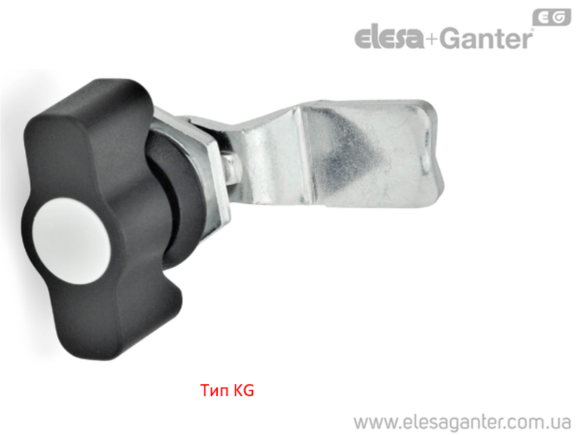

- Тип KG: с лепестковой поворотной ручкой

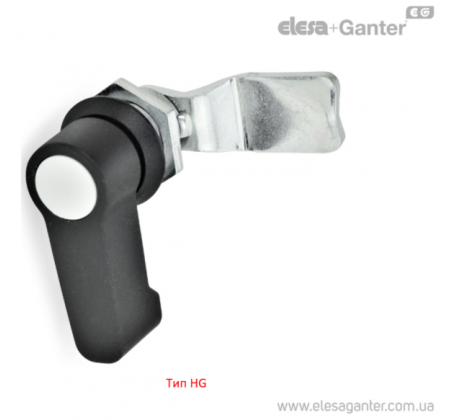

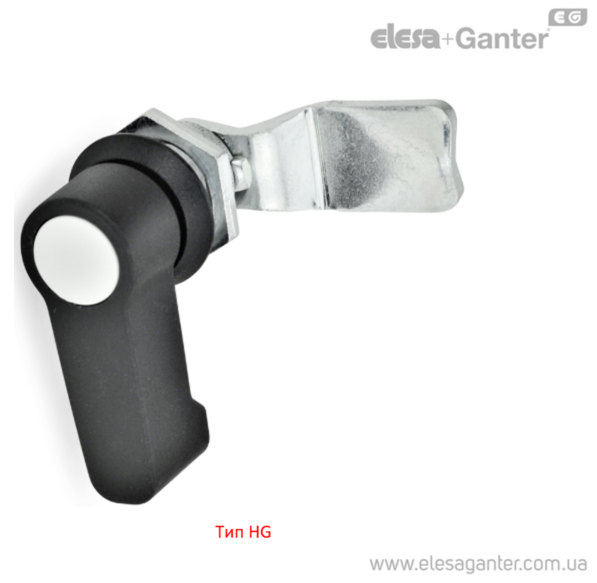

- Тип HG: с рычагом

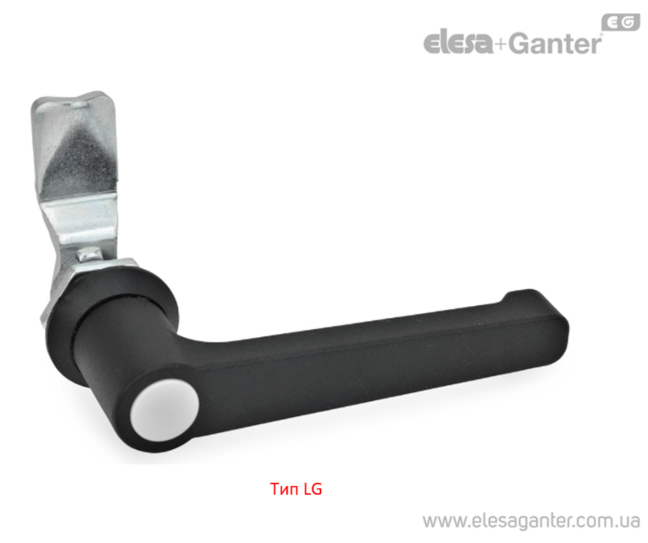

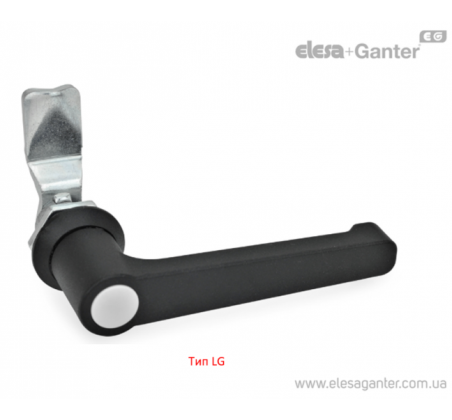

- Тип LG: с ручкой рычажного типа (только в SW)
Корпус замка
Цинк, литьё под давлением
- Стопорное кольцо, хромирование
- Стопорное кольцо, порошковое покрытие
черный цвет, RAL 9005, текстурированная отделка SW
Элементы управления
- Тип SG, SK, ST, RG, KG, HG
Пластик (полиамид PA)
Чёрный цвет, матовая отделка
- Тип LG
Цинк, литьё под давлением
С пластиковым покрытием
чёрный цвет, RAL 9005, текстурированная отделка
Крышка (тип RG, KG, HG, LG)
Пластик (полиамид PA)
светло-серый цвет, матовая отделка
Другие компоненты
Оцинкованная сталь, с голубой пассивацией
Класс защиты IP 65
Инструкции по сборке и монтажу
Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.
Будучи установленным, замок проталкивается через проделанное отверстие насквозь. С обратной стороны надевается и прикручивается шестигранная гайка.
При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.
Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.
Аксессуары
- Защитные направляющие пластины GN 120.2
- Внутренние ручки для шкафов GN 120.3
- Пробойники для листового металла GN 123
Техническая информация
- Список типов замков
- Классы защиты IP
- Характеристики пластика
Информация
Замки GN 115-WOE-ZD закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери.
Доступны замки с разным расстоянием до рычага замка А: от 4 до 50 мм.
Замки GN 115-WOE-ZD поставляются со свободно закрытым рычагом замка.
Залиште відгук про товар!
- Тип RG: ручки з насічкою у пластиковому корпусі GN 7336
- Тип KG: з ручкою у формі перемикача із пластику
- Тип HG: з важелем із пластику
- Тип SG: із зіркоподібною ручкою із нержавіючої сталі
- Тип KGN: з ручкою у формі перемикача з нержавіючої сталі
- Тип HGN: з важелем із нержавіючої сталі
Ці вироби так само можуть вас зацікавити
