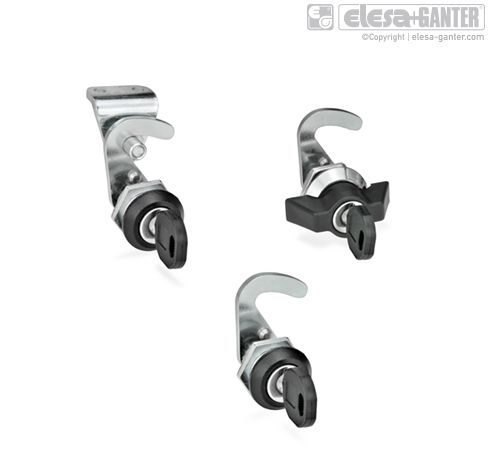

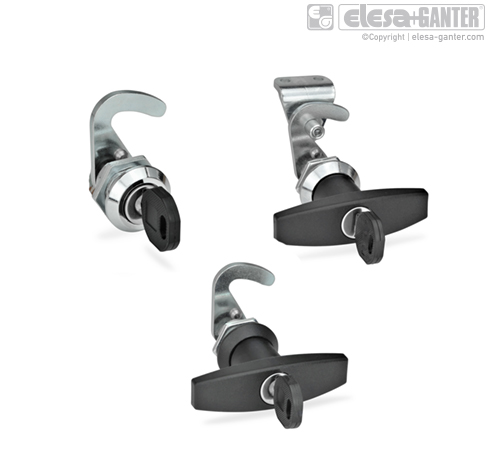

Крючкоподібні замки засувки з ручками та замками що блокуються GN 115.8-L

Типи

Тип SC: Експлуатація з ключем (однаковий замок)
Тип SU: Експлуатація із ключем (унікальний замок)
Тип SCK: Експлуатація з гайковим ключем (однаковий замок)
Тип SUK: Експлуатація з гайковим ключем (унікальний замок)
Тип SCT: Експлуатація з Т-подібною ручкою (однаковий замок)
Тип SUT: з Т-подібною ручкою (різний замок)
Варіант виконання гачка
Варіант виконання H1: Радіус повороту R=28
Артикул
№ 1: без кронштейна замки
№ 2: з кронштейном замки
Корпус замку
Цинк, лиття під тиском
Стопорне кільце
хромування CR
із пластиковим покриттям, чорний колір, RAL 9005, текстурована поверхня SW
Всі інші деталі
Оцинкована сталь, воронена пасивована

Ключ

Нейзильбер із пластиковою ручкою

Перемикач / Т-подібна ручка

Пластик (поліамід ПА), чорний матовий колір

Аксесуари на додаткове замовлення

Ключі GN 119.2

Заглушки GN 120

Ручки, що відкривають GN 120.1

Діаметр болта може бути переміщений на 10 мм, що полегшує пристрій блокувального механізму на місці установки.

При фіксації болт розташований точно на осі обертання, як показано на схемі. Бокове зміщення не більше 4 мм не погіршує належне функціонування.

Кут повороту гачка зазвичай обмежується 90 °. Залежно від монтажу контактного штифта, що поставляється вільним, блокуюча дія здійснюється поворотом ліворуч або праворуч. Без контактного штифта гачок може обертатися на 360°.

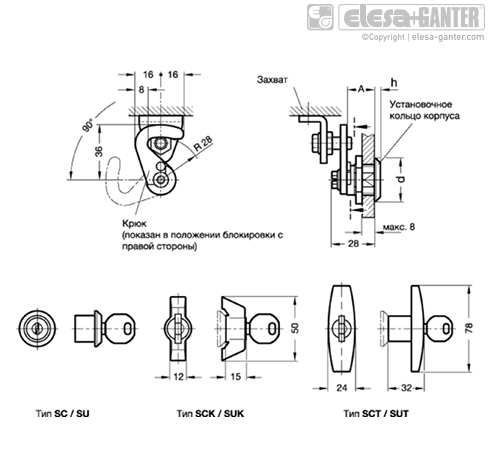

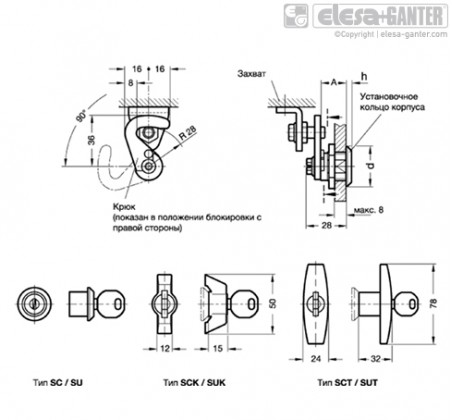

Для монтажу встановіть діаметр отвору у двері, як показано на схематичному кресленні.

Перед установкою гачка, блокувальний механізм спочатку повинен бути встановлений на дверному полотні (використовуючи шестигранну гайку, що додається).

У серійному виробництві діаметр монтажного отвору у дверному полотні зазвичай створюється пробивкою або лазерною обробкою.

Для серій малих розмірів та сталевих листів завтовшки менше 2 мм використовується штамп GN 123 для листового металу.

Діаметр установочного отвору також може бути встановлений шляхом свердління/фрезерування, як показано на схематичних кресленнях.



 Розміри клямки кронштейна



Гачкоподібні замки GN 115.8 з гачком та кронштейном фіксатора в основному використовуються для розсувних дверей та стулок. Замикаюча дія відбувається в радіальному напрямку до осі обертання, що забезпечує широке розмаїття різних застосувань.

Доступно більше 200 варіантів різних типів з різним замикаючим пристроєм, для кожної моделі ключ пронумеровано.

Комплект поставки включає замок в окремому корпусі, а також 2 ключі, що знімаються в обох кінцевих положеннях.
