DIN 99

Ручки з притискними важелями

Похилий/прямий важіль, сталь чорніння, сквощний отвір з різьбленням/без

DIN 99-NI

Ручки з притискними важелями

Нержавіюча сталь, сквозний гладкий/різьбовий отвір

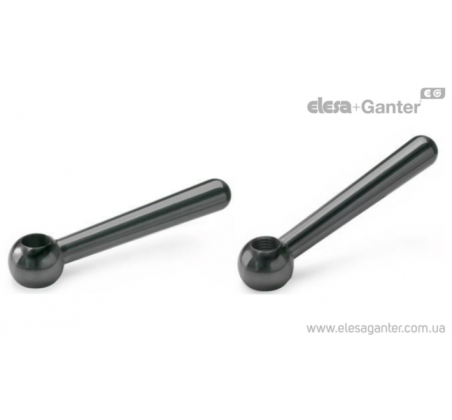

Ручки з притискними важелями DIN 99 – фото 1

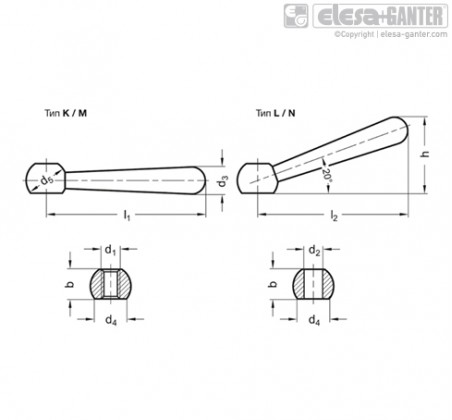

Ручки з притискними важелями DIN 99 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

DIN 99 Похилий/прямий важіль, сталь чорніння, сквощний отвір з різьбленням/без

Артікул
Артікул	d₂ H₇	h ≈	d₁	d₄ ≈	l₁	d₃	d₅ -₀.₂	l₂ ≈	b	В наявності	Ціна
DIN 99-100-B12-K	B 12	-	-	19	100	16	25	-	18.5	Так	647 грн	Детальніше
DIN 99-100-B12-K Характеристики: d₂ H₇ B 12 h ≈ - d₁ - d₄ ≈ 19 l₁ 100 d₃ 16 d₅ -₀.₂ 25 l₂ ≈ - b 18.5 647 грн Так До кошику
DIN 99-100-B12-L	B 12	47	-	19	-	16	25	95	18.5	Так	647 грн	Детальніше
DIN 99-100-B12-L Характеристики: d₂ H₇ B 12 h ≈ 47 d₁ - d₄ ≈ 19 l₁ - d₃ 16 d₅ -₀.₂ 25 l₂ ≈ 95 b 18.5 647 грн Так До кошику
DIN 99-100-M12-M	-	-	M 12	19	100	16	25	-	18.5	Так	647 грн	Детальніше
DIN 99-100-M12-M Характеристики: d₂ H₇ - h ≈ - d₁ M 12 d₄ ≈ 19 l₁ 100 d₃ 16 d₅ -₀.₂ 25 l₂ ≈ - b 18.5 647 грн Так До кошику
DIN 99-100-M12-N	-	47	M 12	19	-	16	25	95	18.5	Так	647 грн	Детальніше
DIN 99-100-M12-N Характеристики: d₂ H₇ - h ≈ 47 d₁ M 12 d₄ ≈ 19 l₁ - d₃ 16 d₅ -₀.₂ 25 l₂ ≈ 95 b 18.5 647 грн Так До кошику
DIN 99-125-B16-K	B 16	-	-	23.5	125	20	32	-	24	Так	1338 грн	Детальніше
DIN 99-125-B16-K Характеристики: d₂ H₇ B 16 h ≈ - d₁ - d₄ ≈ 23.5 l₁ 125 d₃ 20 d₅ -₀.₂ 32 l₂ ≈ - b 24 1338 грн Так До кошику
DIN 99-125-B16-L	B 16	59.5	-	23.5	-	20	32	119	24	Так	1338 грн	Детальніше
DIN 99-125-B16-L Характеристики: d₂ H₇ B 16 h ≈ 59.5 d₁ - d₄ ≈ 23.5 l₁ - d₃ 20 d₅ -₀.₂ 32 l₂ ≈ 119 b 24 1338 грн Так До кошику
DIN 99-125-M16-M	-	-	M 16	23.5	125	20	32	-	24	Так	1338 грн	Детальніше
DIN 99-125-M16-M Характеристики: d₂ H₇ - h ≈ - d₁ M 16 d₄ ≈ 23.5 l₁ 125 d₃ 20 d₅ -₀.₂ 32 l₂ ≈ - b 24 1338 грн Так До кошику
DIN 99-125-M16-N	-	59.5	M 16	23.5	-	20	32	119	24	Так	1338 грн	Детальніше
DIN 99-125-M16-N Характеристики: d₂ H₇ - h ≈ 59.5 d₁ M 16 d₄ ≈ 23.5 l₁ - d₃ 20 d₅ -₀.₂ 32 l₂ ≈ 119 b 24 1338 грн Так До кошику
DIN 99-160-B20-K	B 20	-	-	29.5	160	25	40	-	30	Під замовлення	2201 грн	Детальніше
DIN 99-160-B20-K Характеристики: d₂ H₇ B 20 h ≈ - d₁ - d₄ ≈ 29.5 l₁ 160 d₃ 25 d₅ -₀.₂ 40 l₂ ≈ - b 30 2201 грн Під замовлення До кошику
DIN 99-160-B20-L	B 20	76	-	29.5	-	25	40	152	30	Так	2201 грн	Детальніше
DIN 99-160-B20-L Характеристики: d₂ H₇ B 20 h ≈ 76 d₁ - d₄ ≈ 29.5 l₁ - d₃ 25 d₅ -₀.₂ 40 l₂ ≈ 152 b 30 2201 грн Так До кошику
DIN 99-160-M20-M	-	-	M 20	29.5	160	25	40	-	30	Так	2201 грн	Детальніше
DIN 99-160-M20-M Характеристики: d₂ H₇ - h ≈ - d₁ M 20 d₄ ≈ 29.5 l₁ 160 d₃ 25 d₅ -₀.₂ 40 l₂ ≈ - b 30 2201 грн Так До кошику
DIN 99-160-M20-N	-	76	M 20	29.5	-	25	40	152	30	Так	2201 грн	Детальніше
DIN 99-160-M20-N Характеристики: d₂ H₇ - h ≈ 76 d₁ M 20 d₄ ≈ 29.5 l₁ - d₃ 25 d₅ -₀.₂ 40 l₂ ≈ 152 b 30 2201 грн Так До кошику
DIN 99-200-B24-L	B 24	97	-	33	-	32	50	190	40	Під замовлення	4167 грн	Детальніше
DIN 99-200-B24-L Характеристики: d₂ H₇ B 24 h ≈ 97 d₁ - d₄ ≈ 33 l₁ - d₃ 32 d₅ -₀.₂ 50 l₂ ≈ 190 b 40 4167 грн Під замовлення До кошику
DIN 99-200-M24-N	-	97	M 24	33	-	32	50	190	40	Так	4167 грн	Детальніше
DIN 99-200-M24-N Характеристики: d₂ H₇ - h ≈ 97 d₁ M 24 d₄ ≈ 33 l₁ - d₃ 32 d₅ -₀.₂ 50 l₂ ≈ 190 b 40 4167 грн Так До кошику
DIN 99-50-B6-K	B 6	-	-	7.5	50	8	12	-	9.5	Так	331 грн	Детальніше
DIN 99-50-B6-K Характеристики: d₂ H₇ B 6 h ≈ - d₁ - d₄ ≈ 7.5 l₁ 50 d₃ 8 d₅ -₀.₂ 12 l₂ ≈ - b 9.5 331 грн Так До кошику
DIN 99-50-B6-L	B 6	24	-	7.5	-	8	12	48	9.5	Так	331 грн	Детальніше
DIN 99-50-B6-L Характеристики: d₂ H₇ B 6 h ≈ 24 d₁ - d₄ ≈ 7.5 l₁ - d₃ 8 d₅ -₀.₂ 12 l₂ ≈ 48 b 9.5 331 грн Так До кошику
DIN 99-50-M6-M	-	-	M 6	7.5	50	8	12	-	9.5	Так	331 грн	Детальніше
DIN 99-50-M6-M Характеристики: d₂ H₇ - h ≈ - d₁ M 6 d₄ ≈ 7.5 l₁ 50 d₃ 8 d₅ -₀.₂ 12 l₂ ≈ - b 9.5 331 грн Так До кошику
DIN 99-50-M6-N	-	24	M 6	7.5	-	8	12	48	9.5	Так	331 грн	Детальніше
DIN 99-50-M6-N Характеристики: d₂ H₇ - h ≈ 24 d₁ M 6 d₄ ≈ 7.5 l₁ - d₃ 8 d₅ -₀.₂ 12 l₂ ≈ 48 b 9.5 331 грн Так До кошику
DIN 99-63-B8-K	B 8	-	-	11	63	10	16	-	12	Під замовлення	402 грн	Детальніше
DIN 99-63-B8-K Характеристики: d₂ H₇ B 8 h ≈ - d₁ - d₄ ≈ 11 l₁ 63 d₃ 10 d₅ -₀.₂ 16 l₂ ≈ - b 12 402 грн Під замовлення До кошику
DIN 99-63-B8-L	B 8	30.5	-	11	-	10	16	60	12	Так	402 грн	Детальніше
DIN 99-63-B8-L Характеристики: d₂ H₇ B 8 h ≈ 30.5 d₁ - d₄ ≈ 11 l₁ - d₃ 10 d₅ -₀.₂ 16 l₂ ≈ 60 b 12 402 грн Так До кошику
DIN 99-63-M8-M	-	-	M 8	11	63	10	16	-	12	Так	402 грн	Детальніше
DIN 99-63-M8-M Характеристики: d₂ H₇ - h ≈ - d₁ M 8 d₄ ≈ 11 l₁ 63 d₃ 10 d₅ -₀.₂ 16 l₂ ≈ - b 12 402 грн Так До кошику
DIN 99-63-M8-N	-	30.5	M 8	11	-	10	16	60	12	Так	402 грн	Детальніше
DIN 99-63-M8-N Характеристики: d₂ H₇ - h ≈ 30.5 d₁ M 8 d₄ ≈ 11 l₁ - d₃ 10 d₅ -₀.₂ 16 l₂ ≈ 60 b 12 402 грн Так До кошику
DIN 99-80-B10-K	B 10	-	-	15	80	13	20	-	14.5	Так	460 грн	Детальніше
DIN 99-80-B10-K Характеристики: d₂ H₇ B 10 h ≈ - d₁ - d₄ ≈ 15 l₁ 80 d₃ 13 d₅ -₀.₂ 20 l₂ ≈ - b 14.5 460 грн Так До кошику
DIN 99-80-B10-L	B 10	38	-	15	-	13	20	76	14.5	Так	460 грн	Детальніше
DIN 99-80-B10-L Характеристики: d₂ H₇ B 10 h ≈ 38 d₁ - d₄ ≈ 15 l₁ - d₃ 13 d₅ -₀.₂ 20 l₂ ≈ 76 b 14.5 460 грн Так До кошику
DIN 99-80-M10-M	-	-	M 10	15	80	13	20	-	14.5	Так	460 грн	Детальніше
DIN 99-80-M10-M Характеристики: d₂ H₇ - h ≈ - d₁ M 10 d₄ ≈ 15 l₁ 80 d₃ 13 d₅ -₀.₂ 20 l₂ ≈ - b 14.5 460 грн Так До кошику
DIN 99-80-M10-N	-	38	M 10	15	-	13	20	76	14.5	Так	460 грн	Детальніше
DIN 99-80-M10-N Характеристики: d₂ H₇ - h ≈ 38 d₁ M 10 d₄ ≈ 15 l₁ - d₃ 13 d₅ -₀.₂ 20 l₂ ≈ 76 b 14.5 460 грн Так До кошику

Характеристики

Типи
Тип K: пряма ручка з отвором без різьблення H7 (тільки для значень l1 від 50 до 160)
Тип M: пряма ручка з різьбовим отвором H7 (тільки для значень l1 від 50 до 160)
Тип L: похила ручка з отвором без різьблення H7
Тип N: похилий важіль з різьбовим отвором
Варіант виконання зі сталі
обточування
чорніння

особливості та сфера застосування

Ручки з притискними важелями для створення високих притискних зусиль, або органами управління з високим зусиллям.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

DIN_99.pdf

Залиште відгук про товар!

Тип K: пряма ручка з отвором без різьблення H7 (тільки для значень l1 від 50 до 160)
Тип M: пряма ручка з різьбовим отвором H7 (тільки для значень l1 від 50 до 160)
Тип L: похила ручка з отвором без різьблення H7
Тип N: похилий важіль з різьбовим отвором

Отвори

М** - з метричним різьбленням
В** - сквозний отвір без різьблення з допуском Н7
