Затискні баранчики з утримуючим ланцюжком EWN-B-LP

Друк

EWN-B-LP

Затискні баранчики з утримуючим ланцюжком

Латунная втулка, різьбовий отвір

EWN-SST-LP

Пелюсткові ручки з утримуючим ланцюжком

Втулка з нержавіючої сталі, різьбовий отвір

EWN-p-LP

Затискні бараншки з утримуючим ланцюжком

Різьбова шпилька з оцинкованої сталі

EWN-SST-p-LP

Затискні пелюсткові ручки з утримуючим ланцюжком

Різьбовий стрижень з нержавіючої сталі

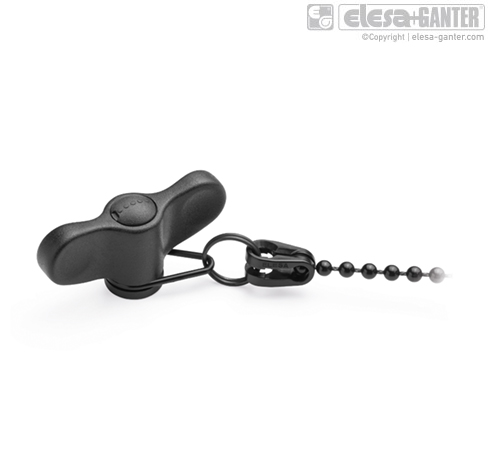

Затискні баранчики з утримуючим ланцюжком EWN-B-LP – фото 1

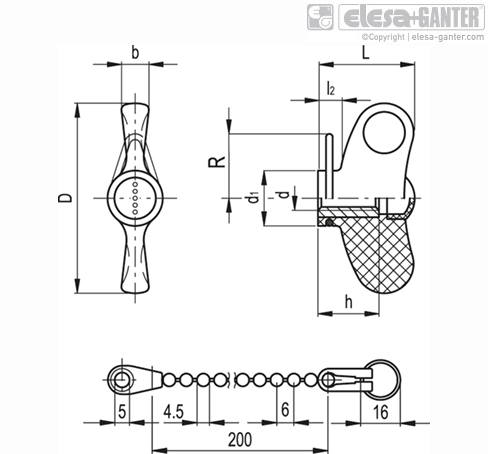

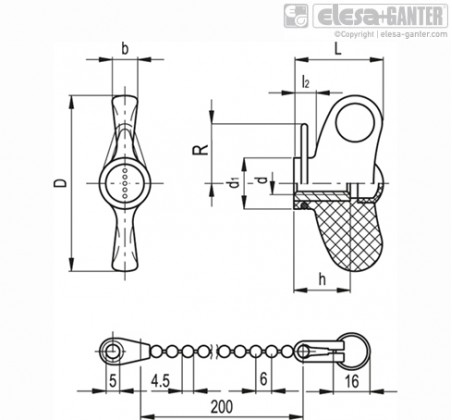

Затискні баранчики з утримуючим ланцюжком EWN-B-LP – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

EWN-B-LP Латунная втулка, різьбовий отвір

Артікул
Артікул	D	d₆H	L	d₁	l₂	h	b	R	C#[Nm]	В наявності	Ціна
EWN.48 B-M5-C1-LP	47	M5	24	13.5	5.5	12	7	20.5	10	Так	428 грн	Детальніше
EWN.48 B-M5-C1-LP Характеристики: D 47 d₆H M5 L 24 d₁ 13.5 l₂ 5.5 h 12 b 7 R 20.5 C#[Nm] 10 428 грн Так До кошику
EWN.48 B-M6-C1-LP	47	M6	24	13.5	5.5	12	7	20.5	11	Так	428 грн	Детальніше
EWN.48 B-M6-C1-LP Характеристики: D 47 d₆H M6 L 24 d₁ 13.5 l₂ 5.5 h 12 b 7 R 20.5 C#[Nm] 11 428 грн Так До кошику
EWN.55 B-M6-C1-LP	55	M6	28	16	6.5	18	8	21.5	20	Так	444 грн	Детальніше
EWN.55 B-M6-C1-LP Характеристики: D 55 d₆H M6 L 28 d₁ 16 l₂ 6.5 h 18 b 8 R 21.5 C#[Nm] 20 444 грн Так До кошику
EWN.55 B-M8-C1-LP	55	M8	28	16	6.5	18	8	21.5	26	Так	444 грн	Детальніше
EWN.55 B-M8-C1-LP Характеристики: D 55 d₆H M8 L 28 d₁ 16 l₂ 6.5 h 18 b 8 R 21.5 C#[Nm] 26 444 грн Так До кошику
EWN.63 B-M10-C1-LP	63	M10	32	19	7.5	20	9	22.5	58	Так	467 грн	Детальніше
EWN.63 B-M10-C1-LP Характеристики: D 63 d₆H M10 L 32 d₁ 19 l₂ 7.5 h 20 b 9 R 22.5 C#[Nm] 58 467 грн Так До кошику
EWN.63 B-M8-C1-LP	63	M8	32	19	7.5	20	9	22.5	45	Так	467 грн	Детальніше
EWN.63 B-M8-C1-LP Характеристики: D 63 d₆H M8 L 32 d₁ 19 l₂ 7.5 h 20 b 9 R 22.5 C#[Nm] 45 467 грн Так До кошику

характеристики

Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, сіро-чорний колір, матове оздоблення.
Стопорне кільце з еластичного технополімеру на основі ацеталю (POM), чорний колір.
Технополімер на основі поліаміду (ПА), сіро-чорний колір, матове оздоблення, пресова посадка, знімається за допомогою викрутки.
Утримуючий ланцюжок
Ланцюг з кульковими ланками та фіксаторами з технополімеру на основі поліацеталю (POM), чорний колір.
Подвійне кільце із вороненої нержавіючої сталі (обробка поверхні за технологією NERINOX).
Фіксатор кріпиться до поверхні шурупом ø 4,8 мм (стандарт UNI EN ISO 7050), або гвинтом з потайною головкою M5 (стандарт UNI EN ISO 10642).
EWN-B-LP: втулка з латуні різьбовий отвір

За окремим замовленням

Спеціальні виконання доступні на запит
Ланцюги різної довжини.
Пелюсткова гайка з тросиком з нержавіючої сталі:
GN 111
GN 111.2
GN 111.4

особливості та сфери застосування

Особливості та сфери застосування
Еластичне стопорне кільце, встановлене в пазі пелюсткового гвинта, може вільно обертатися. Навите кільце з'єднує еластичне стопорне кільце з ланцюгом.
Варіант виконання для випадків, коли потрібно виключити втрату пелюсткової гайки.
У разі областей застосування, в яких фіксація ланцюга здійснюється вище місця кріплення пелюсткової гайки, рекомендується залишити невелику слабину для запобігання дотику кільця з пелюстковою гайкою.
