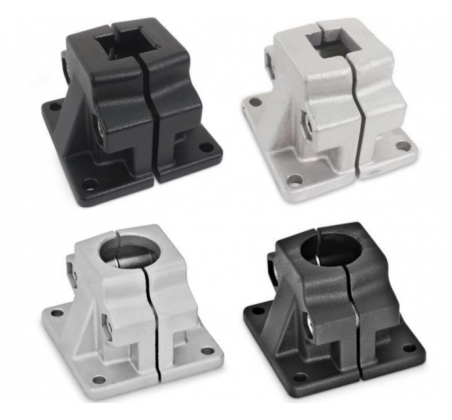

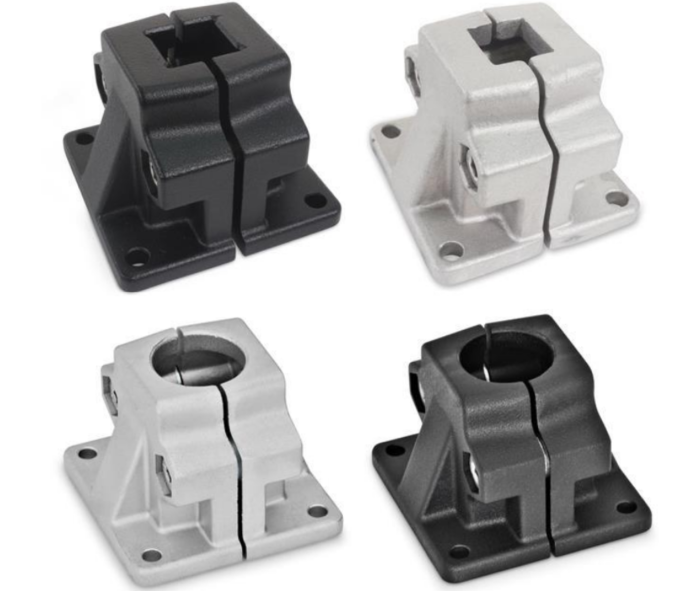

Опорно-упорні посилені затискачі з фланцем для круглих ø 20-50 / квадратних 20-50 профільних систем GN 165

Опорно-упорні посилені затискачі з фланцем для круглих ø 20-50 / квадратних 20-50 профільних систем GN 165 – фото 1

Опорно-упорні посилені затискачі з фланцем для круглих ø 20-50 / квадратних 20-50 профільних систем GN 165 – фото 2

Опорно-упорні посилені затискачі з фланцем для круглих ø 20-50 / квадратних 20-50 профільних систем GN 165 – фото 3

Опорно-упорні посилені затискачі з фланцем для круглих ø 20-50 / квадратних 20-50 профільних систем GN 165 – фото 1

Опорно-упорні посилені затискачі з фланцем для круглих ø 20-50 / квадратних 20-50 профільних систем GN 165 – фото 2

Опорно-упорні посилені затискачі з фланцем для круглих ø 20-50 / квадратних 20-50 профільних систем GN 165 – фото 3

Опорно-упорні посилені затискачі з фланцем для круглих ø 20-50 / квадратних 20-50 профільних систем GN 165 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 165 Алюміній пластикове покриття сірого/чорного кольору

Артікул

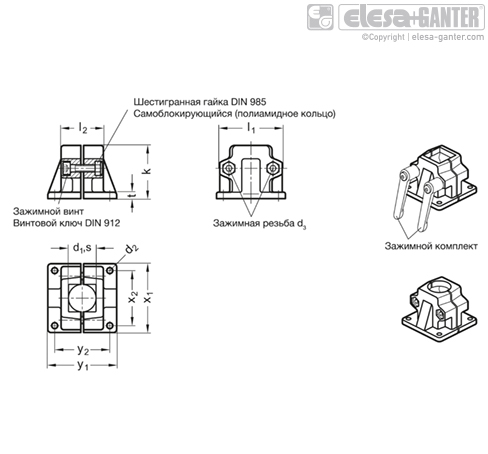

Артікул	d₁	d₂	k	l₁	d₃	l₂	s	Затиск комплекти для d₃	t	x₁	x₂	y₁	y₂	В наявності	Ціна
GN 165-B20-2-BL	B 20	7	58	69	M 8	46	-	GN 911-M8-40	7	75	60	75	60	Так	1475 грн	Детальніше
GN 165-B20-2-BL Характеристики: d<sub>1</sub> B 20 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1475 грн Так До кошику
GN 165-B20-2-SW	B 20	7	58	69	M 8	46	-	GN 911-M8-40	7	75	60	75	60	Так	1475 грн	Детальніше
GN 165-B20-2-SW Характеристики: d<sub>1</sub> B 20 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1475 грн Так До кошику
GN 165-B25-2-BL	B 25	7	58	69	M 8	46	-	GN 911-M8-40	7	75	60	75	60	Так	1474 грн	Детальніше
GN 165-B25-2-BL Характеристики: d<sub>1</sub> B 25 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1474 грн Так До кошику
GN 165-B25-2-SW	B 25	7	58	69	M 8	46	-	GN 911-M8-40	7	75	60	75	60	Так	1474 грн	Детальніше
GN 165-B25-2-SW Характеристики: d<sub>1</sub> B 25 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1474 грн Так До кошику
GN 165-B30-2-BL	B 30	7	58	69	M 8	46	-	GN 911-M8-40	7	75	60	75	60	Так	1470 грн	Детальніше
GN 165-B30-2-BL Характеристики: d<sub>1</sub> B 30 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1470 грн Так До кошику
GN 165-B30-2-SW	B 30	7	58	69	M 8	46	-	GN 911-M8-40	7	75	60	75	60	Так	1470 грн	Детальніше
GN 165-B30-2-SW Характеристики: d<sub>1</sub> B 30 d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s - Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1470 грн Так До кошику
GN 165-B40-2-BL	B 40	11	91	98	M 10	70	-	GN 911-M10-63	14	115	90	119	90	Так	1975 грн	Детальніше
GN 165-B40-2-BL Характеристики: d<sub>1</sub> B 40 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1975 грн Так До кошику
GN 165-B40-2-SW	B 40	11	91	98	M 10	70	-	GN 911-M10-63	14	115	90	119	90	Так	1975 грн	Детальніше
GN 165-B40-2-SW Характеристики: d<sub>1</sub> B 40 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1975 грн Так До кошику
GN 165-B42-2-BL	B 42	11	91	98	M 10	70	-	GN 911-M10-63	14	115	90	119	90	Під замовлення	1962 грн	Детальніше
GN 165-B42-2-BL Характеристики: d<sub>1</sub> B 42 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1962 грн Під замовлення До кошику
GN 165-B42-2-SW	B 42	11	91	98	M 10	70	-	GN 911-M10-63	14	115	90	119	90	Під замовлення	1962 грн	Детальніше
GN 165-B42-2-SW Характеристики: d<sub>1</sub> B 42 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1962 грн Під замовлення До кошику
GN 165-B45-2-BL	B 45	11	91	98	M 10	70	-	GN 911-M10-63	14	115	90	119	90	Під замовлення	1955 грн	Детальніше
GN 165-B45-2-BL Характеристики: d<sub>1</sub> B 45 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1955 грн Під замовлення До кошику
GN 165-B45-2-SW	B 45	11	91	98	M 10	70	-	GN 911-M10-63	14	115	90	119	90	Під замовлення	1955 грн	Детальніше
GN 165-B45-2-SW Характеристики: d<sub>1</sub> B 45 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1955 грн Під замовлення До кошику
GN 165-B48-2-BL	B 48	11	91	98	M 10	70	-	GN 911-M10-63	14	115	90	119	90	Під замовлення	1946 грн	Детальніше
GN 165-B48-2-BL Характеристики: d<sub>1</sub> B 48 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1946 грн Під замовлення До кошику
GN 165-B48-2-SW	B 48	11	91	98	M 10	70	-	GN 911-M10-63	14	115	90	119	90	Під замовлення	1946 грн	Детальніше
GN 165-B48-2-SW Характеристики: d<sub>1</sub> B 48 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1946 грн Під замовлення До кошику
GN 165-B50-2-BL	B 50	11	91	98	M 10	70	-	GN 911-M10-63	14	115	90	119	90	Так	1937 грн	Детальніше
GN 165-B50-2-BL Характеристики: d<sub>1</sub> B 50 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1937 грн Так До кошику
GN 165-B50-2-SW	B 50	11	91	98	M 10	70	-	GN 911-M10-63	14	115	90	119	90	Так	1937 грн	Детальніше
GN 165-B50-2-SW Характеристики: d<sub>1</sub> B 50 d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s - Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1937 грн Так До кошику
GN 165-V20-2-BL	-	7	58	69	M 8	46	V 20	GN 911-M8-40	7	75	60	75	60	Так	1471 грн	Детальніше
GN 165-V20-2-BL Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 20 Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1471 грн Так До кошику
GN 165-V20-2-SW	-	7	58	69	M 8	46	V 20	GN 911-M8-40	7	75	60	75	60	Так	1471 грн	Детальніше
GN 165-V20-2-SW Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 20 Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1471 грн Так До кошику
GN 165-V25-2-BL	-	7	58	69	M 8	46	V 25	GN 911-M8-40	7	75	60	75	60	Так	1471 грн	Детальніше
GN 165-V25-2-BL Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 25 Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1471 грн Так До кошику
GN 165-V25-2-SW	-	7	58	69	M 8	46	V 25	GN 911-M8-40	7	75	60	75	60	Під замовлення	1471 грн	Детальніше
GN 165-V25-2-SW Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 25 Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1471 грн Під замовлення До кошику
GN 165-V30-2-BL	-	7	58	69	M 8	46	V 30	GN 911-M8-40	7	75	60	75	60	Так	1467 грн	Детальніше
GN 165-V30-2-BL Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 30 Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1467 грн Так До кошику
GN 165-V30-2-SW	-	7	58	69	M 8	46	V 30	GN 911-M8-40	7	75	60	75	60	Так	1467 грн	Детальніше
GN 165-V30-2-SW Характеристики: d<sub>1</sub> - d₂ 7 k 58 l₁ 69 d<sub>3</sub> M 8 l₂ 46 s V 30 Затиск комплекти для d₃ GN 911-M8-40 t 7 x₁ 75 x₂ 60 y₁ 75 y₂ 60 1467 грн Так До кошику
GN 165-V40-2-BL	-	11	91	98	M 10	70	V 40	GN 911-M10-63	14	115	90	119	90	Так	1967 грн	Детальніше
GN 165-V40-2-BL Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 40 Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1967 грн Так До кошику
GN 165-V40-2-SW	-	11	91	98	M 10	70	V 40	GN 911-M10-63	14	115	90	119	90	Так	1967 грн	Детальніше
GN 165-V40-2-SW Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 40 Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1967 грн Так До кошику
GN 165-V45-2-BL	-	11	91	98	M 10	70	V 45	GN 911-M10-63	14	115	90	119	90	Під замовлення	1957 грн	Детальніше
GN 165-V45-2-BL Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 45 Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1957 грн Під замовлення До кошику
GN 165-V45-2-SW	-	11	91	98	M 10	70	V 45	GN 911-M10-63	14	115	90	119	90	Так	1957 грн	Детальніше
GN 165-V45-2-SW Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 45 Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1957 грн Так До кошику
GN 165-V50-2-BL	-	11	91	98	M 10	70	V 50	GN 911-M10-63	14	115	90	119	90	Так	1956 грн	Детальніше
GN 165-V50-2-BL Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 50 Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1956 грн Так До кошику
GN 165-V50-2-SW	-	11	91	98	M 10	70	V 50	GN 911-M10-63	14	115	90	119	90	Так	1956 грн	Детальніше
GN 165-V50-2-SW Характеристики: d<sub>1</sub> - d₂ 11 k 91 l₁ 98 d<sub>3</sub> M 10 l₂ 70 s V 50 Затиск комплекти для d₃ GN 911-M10-63 t 14 x₁ 115 x₂ 90 y₁ 119 y₂ 90 1956 грн Так До кошику

Характеристики

Ідентифікаційний номер
№ 2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
із пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення SW
безбарвний
матові, дробоструминної обробки BL
Затискні отвори механічно не оброблені
Гвинт із головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304

особливості та сфери застосування

Робочі отвори сполучних затискачів з опорною пластиною GN 165 не оброблені та спеціально призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 та DIN 2462 відповідно.

Квадратні варіанти виконання також підходять для профільних систем.

Це стандартні затискні гвинти з торцевою головкою DIN 912. Вони можуть бути замінені регульованою затискною втулкою GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари

Затискні комплекти GN 911

Найменування продукції

Телефон

Електронна адреса

Повідомлення

Залиште відгук про товар!

Тип В: круглий отвір
Тип V: під квадрат

** для конструкційних труб GN 990

Зажимні гвинти можуть бути замінені ручками GN 911 / GN 911.3
