Пробки для масляних систем щільної посадки з випускним пружним клапаном TP-SV-10mb

Друк

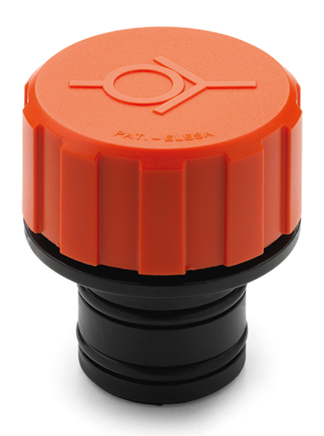

TP-SV-10mb

Пробки для масляних систем щільної посадки з випускним пружним клапаном

Технополімер, каучукові ущільнення та прокладки, пружина клапана нержавіюча сталь, для тиску понад 0,010 бар

TP-SV-100mb

Пробки для масляних систем щільної посадки з випускним пружним клапаном

Технополімер, каучукові ущільнення та прокладки, пружина клапана нержавіюча сталь, для тиску понад 0,10 бар

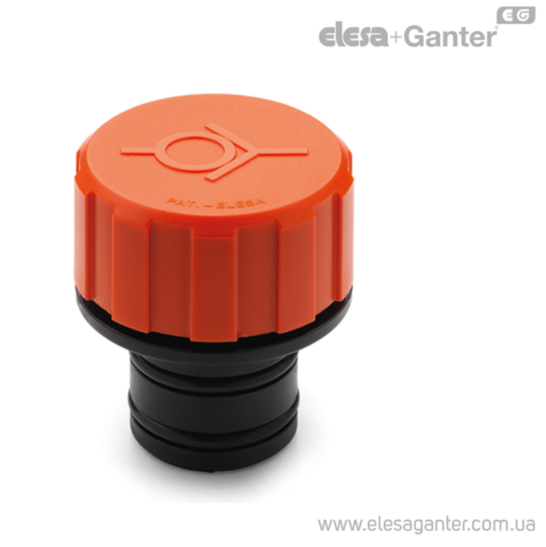

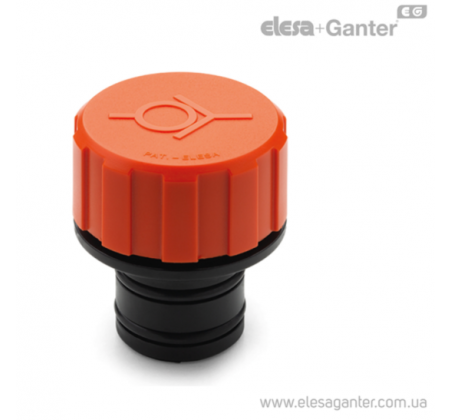

Пробки для масляних систем щільної посадки з випускним пружним клапаном TP-SV-10mb – фото 1

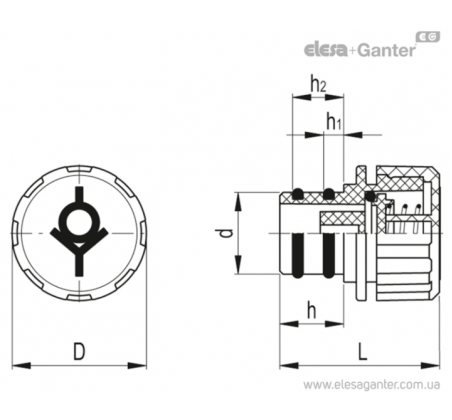

Пробки для масляних систем щільної посадки з випускним пружним клапаном TP-SV-10mb – Креслення 1

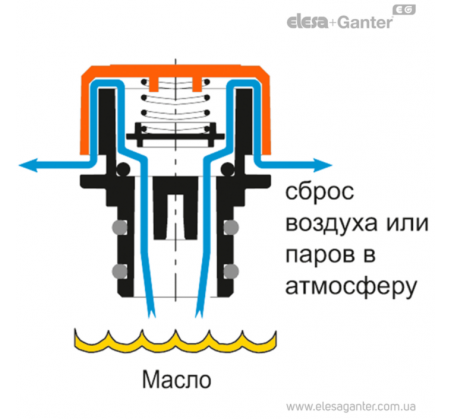

Пробки для масляних систем щільної посадки з випускним пружним клапаном TP-SV-10mb – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

TP-SV-10mb Технополімер, каучукові ущільнення та прокладки, пружина клапана нержавіюча сталь, для тиску понад 0,010 бар

Артікул

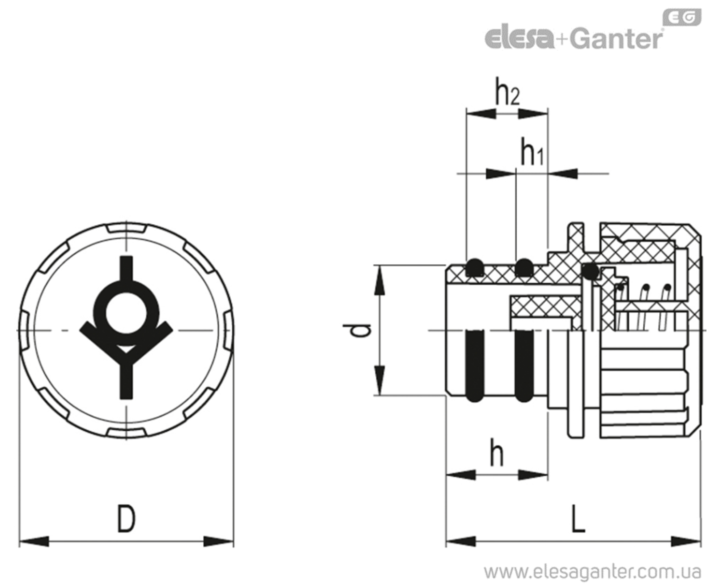

Артікул	D	d	L	h₂	h	h₁	В наявності	Ціна
TP-SV.30-18-10mb-C2	30.5	18	39.5	12	15	4.5	Під замовлення	257 грн	Детальніше
TP-SV.30-18-10mb-C2 Характеристики: D 30.5 d 18 L 39.5 h₂ 12 h 15 h₁ 4.5 257 грн Під замовлення До кошику
TP-SV.40-20-10mb-C2	42.5	20	48.5	16	20	6.5	Під замовлення	282 грн	Детальніше
TP-SV.40-20-10mb-C2 Характеристики: D 42.5 d 20 L 48.5 h₂ 16 h 20 h₁ 6.5 282 грн Під замовлення До кошику
TP-SV.40-26-10mb-C2	42.5	26	48.5	16	20	6.5	Під замовлення	287 грн	Детальніше
TP-SV.40-26-10mb-C2 Характеристики: D 42.5 d 26 L 48.5 h₂ 16 h 20 h₁ 6.5 287 грн Під замовлення До кошику
TP-SV.40-30-10mb-C2	42.5	30	48.5	16	20	6.5	Під замовлення	297 грн	Детальніше
TP-SV.40-30-10mb-C2 Характеристики: D 42.5 d 30 L 48.5 h₂ 16 h 20 h₁ 6.5 297 грн Під замовлення До кошику

характеристики

Заглушка
Технополімер на основі поліаміду (PA), помаранчевий колір RAL 2004, напівматове оздоблення, символ Valve.
Встановлення
Технополімер на основі поліаміду (ПА), чорний колір, напівматове оздоблення.
Кільця ущільнювачів
Два кільцеві ущільнення із синтетичного каучуку NBR.
Прокладка ущільнювача
Технополімер з кільцевим ущільненням із синтетичного каучуку NBR.
пружина
Нержавіюча сталь.
Стандартні виконання
TP-SV-10mb: клапан (ущільнювальний диск) відкривається, коли тиск перевищує 0,010 бар (уставка на 10 мбар).
Максимальна постійна робоча температура
Нічна температура повітря 80°C.

Особливості та сфери застосування

Щільна посадка дозволяє уникнути необхідності загвинчування/відгвинчування, забезпечуючи швидке встановлення. рис. 1 щодо розмірів монтажного отвору. Отвір із фаскою 1x45°, зовнішня поверхня для полегшення монтажу.

Кришки сапуна клапана TP-SV особливо підходять для всіх областей застосування (редуктори швидкості, варіатори або компресори), коли внутрішній тиск повітря не повинен перевищувати певного значення (10 або 100 мбар).

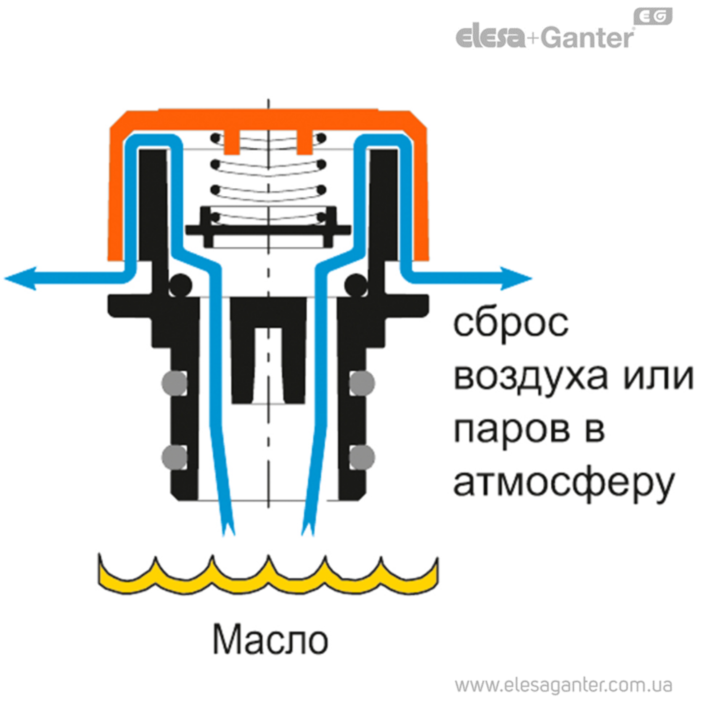

У цих випадках запобіжний клапан кришки дозволяє вигнання надмірного повітря в резервуарі, таким чином, відновлюючи значення тиску, для яких встановлений клапан.

Сальник (закритий у нормальних умовах тиску) запобігає попаданню пилу та втрати олії.

Виріб призначений для скидання невеликого надлишкового тиску; тиск усередині бака не повинен перевищувати 200 мбар за оптимальних умов чистоти монтажного отвору та при кімнатній температурі.

Технічні дані

Витрата повітря для кожного варіанту виконання може бути отримана зі схеми шляхом обчислення різниці тиску всередині та зовні резервуара.
