Вставні щільної посадки пробки сапуни з клапаном та плоским вимірювальним стрижнем TP-SV-10mb+a

Друк

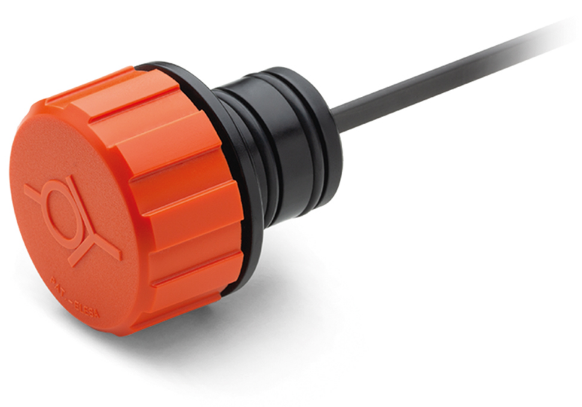

TP-SV-10mb+a

Вставні щільної посадки пробки сапуни з клапаном та плоским вимірювальним стрижнем

Технополімер, пружина клапана нержавіюча сталь, сталевий щуп, тиск вище 0,010 бар

TP-SV-100mb+a

Вставні щільної посадки пробки сапуни з клапаном та плоским вимірювальним стрижнем

Технополімер, пружина клапана нержавіюча сталь, сталевий щуп, тиск вище 0,10 бар

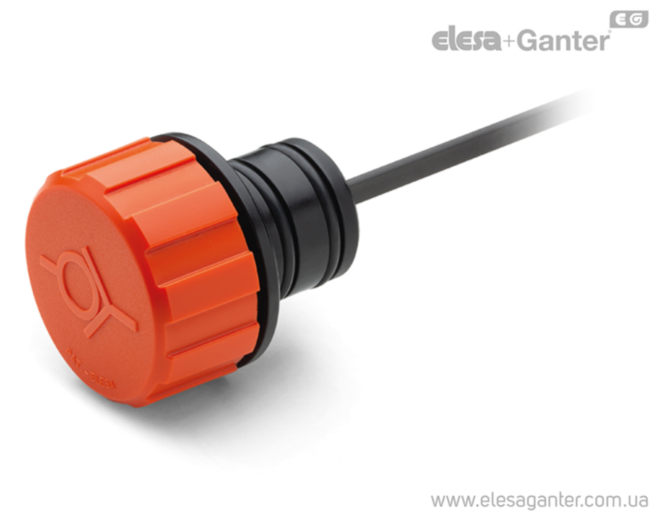

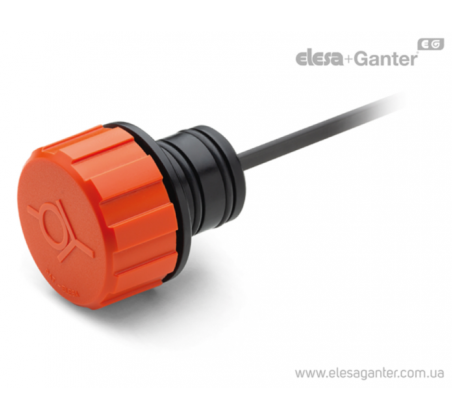

Вставні щільної посадки пробки сапуни з клапаном та плоским вимірювальним стрижнем TP-SV-10mb+a – фото 1

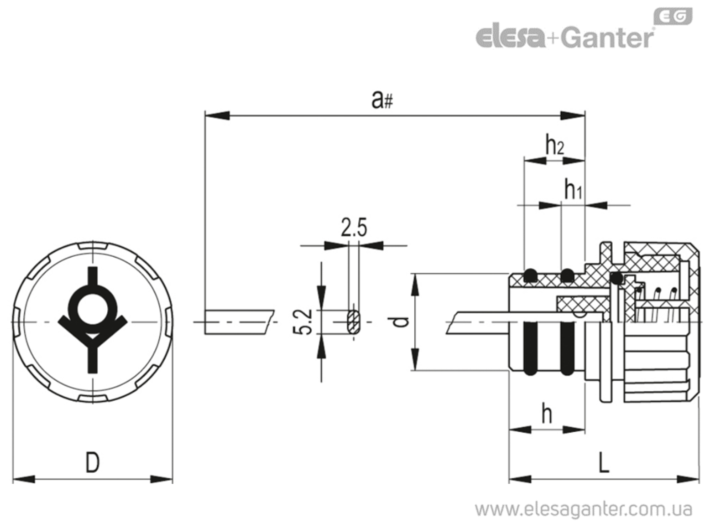

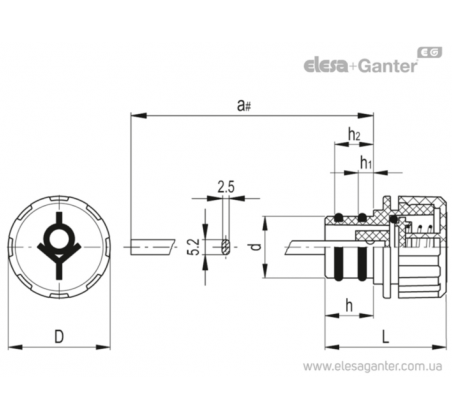

Вставні щільної посадки пробки сапуни з клапаном та плоским вимірювальним стрижнем TP-SV-10mb+a – Креслення 1

Вставні щільної посадки пробки сапуни з клапаном та плоским вимірювальним стрижнем TP-SV-10mb+a – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

TP-SV-10mb+a Технополімер, пружина клапана нержавіюча сталь, сталевий щуп, тиск вище 0,010 бар

Артікул
Артікул	a#	D	d	L	h₂	h	h₁	В наявності	Ціна
TP-SV.30-18-10mb+a-C2	194	30.5	18	39.5	12	15	4.5	Під замовлення	376 грн	Детальніше
TP-SV.30-18-10mb+a-C2 Характеристики: a# 194 D 30.5 d 18 L 39.5 h₂ 12 h 15 h₁ 4.5 376 грн Під замовлення До кошику
TP-SV.40-20-10mb+a-C2	196	42.5	20	48.5	16	20	6.5	Під замовлення	402 грн	Детальніше
TP-SV.40-20-10mb+a-C2 Характеристики: a# 196 D 42.5 d 20 L 48.5 h₂ 16 h 20 h₁ 6.5 402 грн Під замовлення До кошику
TP-SV.40-26-10mb+a-C2	196	42.5	26	48.5	16	20	6.5	Під замовлення	407 грн	Детальніше
TP-SV.40-26-10mb+a-C2 Характеристики: a# 196 D 42.5 d 26 L 48.5 h₂ 16 h 20 h₁ 6.5 407 грн Під замовлення До кошику
TP-SV.40-30-10mb+a-C2	196	42.5	30	48.5	16	20	6.5	Так	418 грн	Детальніше
TP-SV.40-30-10mb+a-C2 Характеристики: a# 196 D 42.5 d 30 L 48.5 h₂ 16 h 20 h₁ 6.5 418 грн Так До кошику

характеристики

Заглушка
Технополімер на основі поліаміду (PA), помаранчевий колір RAL 2004, напівматове оздоблення, символ Valve.
Встановлення
Технополімер на основі поліаміду (ПА), чорний колір, напівматове оздоблення.
Кільця ущільнювачів
Два кільцеві ущільнення із синтетичного каучуку NBR.
Прокладка ущільнювача
Технополімер з кільцевим ущільненням із синтетичного каучуку NBR.
пружина
Нержавіюча сталь.
Плоский вимірювальний стрижень
Плоска секція фосфатована сталь.
За запитом та за достатньої кількості вимірювальний стрижень може поставлятися у різних довжинах та/або з мітками рівня MAX-MIN.
Стандартні виконання
TP-SV-10mb+a: клапан (ущільнювальний диск) відкривається, коли тиск перевищує 0,010 бар (уставка на 10 мбар).
Максимальна постійна робоча температура до 80°C.

Особливості та сфери застосування

Щільна посадка дозволяє уникнути необхідності загвинчування/відгвинчування, забезпечуючи швидке встановлення. рис. 1 щодо розмірів монтажного отвору. Отвір із фаскою 1x45°, зовнішня поверхня для полегшення монтажу.
Кришки сапуна клапана TP-SV+a особливо підходять для всіх областей застосування (редуктори швидкості, варіатори або компресори), коли внутрішній тиск повітря не повинен перевищувати певного значення (10 або 100 мбар).
У цих випадках запобіжний клапан кришки дозволяє вигнання надмірного повітря в резервуарі, таким чином, відновлюючи значення тиску, для яких встановлений клапан.
Сальник (закритий у нормальних умовах тиску) запобігає попаданню пилу та втрати олії.
Виріб призначений для скидання невеликого надлишкового тиску; тиск усередині бака не повинен перевищувати 200 мбар за оптимальних умов чистоти монтажного отвору та при кімнатній температурі.
Технічні дані
Витрата повітря для кожного варіанту виконання може бути отримана зі схеми шляхом обчислення різниці тиску всередині та зовні резервуара.
