Фіксатор пружинний опорно-упорний GN 614.4-KU

Друк

GN 614.4-NI

Фіксатор пружинний опорно-упорний

Нержавіюча сталь, під посадку Н7

GN 614.4-KU

Фіксатор пружинний опорно-упорний

Корпус нержавіюча сталь, штифт поліацеталь, під посадку Н7

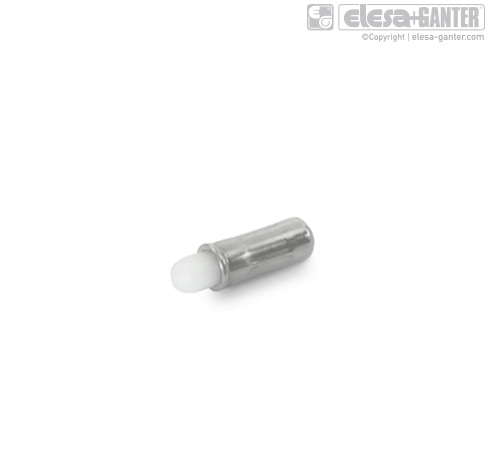

Фіксатор пружинний опорно-упорний GN 614.4-KU – фото 1

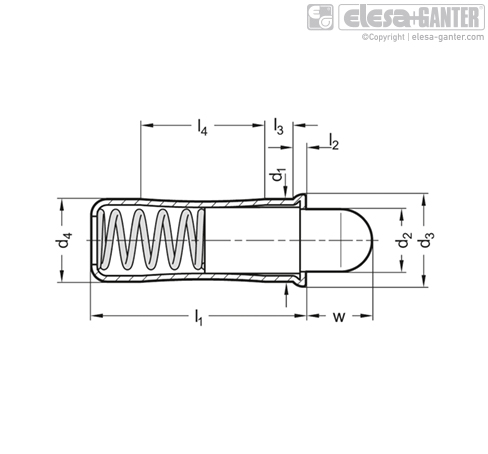

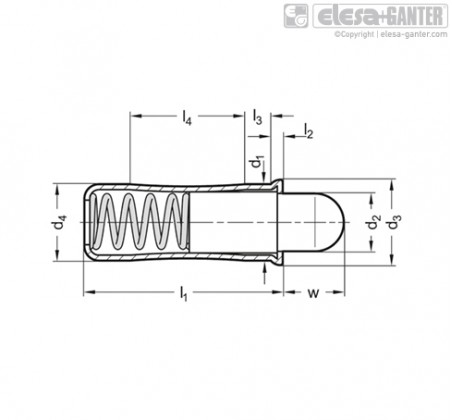

Фіксатор пружинний опорно-упорний GN 614.4-KU – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 614.4-KU Корпус нержавіюча сталь, штифт поліацеталь, під посадку Н7

Артікул
Артікул	d₁ +₀.₁	w	d₂	l₁	d₃	l₂ ≈	l₄ ≈	l₃ ≈	d₄ ±₀.₀₅	Пружинная нагрузкав Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 614.4-10-KU	10	8	8	26	11	1.5	15	3.5	10	16.2	29	Так	221 грн	Детальніше
GN 614.4-10-KU Характеристики: d₁ +₀.₁ 10 w 8 d₂ 8 l₁ 26 d<sub>3</sub> 11 l₂ ≈ 1.5 l₄ ≈ 15 l₃ ≈ 3.5 d₄ ±₀.₀₅ 10 Пружинная нагрузкав Н ≈начальная 16.2 Пружинная нагрузка в Н ≈конечная 29 221 грн Так До кошику
GN 614.4-4-KU	4	2.7	2.8	10.7	4.6	0.9	5.6	1.8	4	3	8.2	Так	161 грн	Детальніше
GN 614.4-4-KU Характеристики: d₁ +₀.₁ 4 w 2.7 d₂ 2.8 l₁ 10.7 d<sub>3</sub> 4.6 l₂ ≈ 0.9 l₄ ≈ 5.6 l₃ ≈ 1.8 d₄ ±₀.₀₅ 4 Пружинная нагрузкав Н ≈начальная 3 Пружинная нагрузка в Н ≈конечная 8.2 161 грн Так До кошику
GN 614.4-5-KU	5	4	3.8	12	5.6	0.9	6	2.1	5	3.3	9	Так	170 грн	Детальніше
GN 614.4-5-KU Характеристики: d₁ +₀.₁ 5 w 4 d₂ 3.8 l₁ 12 d<sub>3</sub> 5.6 l₂ ≈ 0.9 l₄ ≈ 6 l₃ ≈ 2.1 d₄ ±₀.₀₅ 5 Пружинная нагрузкав Н ≈начальная 3.3 Пружинная нагрузка в Н ≈конечная 9 170 грн Так До кошику
GN 614.4-6-KU	6	5.5	4.8	15	6.5	1	8.2	2.3	6	6.1	12	Так	185 грн	Детальніше
GN 614.4-6-KU Характеристики: d₁ +₀.₁ 6 w 5.5 d₂ 4.8 l₁ 15 d<sub>3</sub> 6.5 l₂ ≈ 1 l₄ ≈ 8.2 l₃ ≈ 2.3 d₄ ±₀.₀₅ 6 Пружинная нагрузкав Н ≈начальная 6.1 Пружинная нагрузка в Н ≈конечная 12 185 грн Так До кошику
GN 614.4-8-KU	8	6.5	6.2	18	8.5	1.1	9.5	2.9	8	10.7	17	Так	194 грн	Детальніше
GN 614.4-8-KU Характеристики: d₁ +₀.₁ 8 w 6.5 d₂ 6.2 l₁ 18 d<sub>3</sub> 8.5 l₂ ≈ 1.1 l₄ ≈ 9.5 l₃ ≈ 2.9 d₄ ±₀.₀₅ 8 Пружинная нагрузкав Н ≈начальная 10.7 Пружинная нагрузка в Н ≈конечная 17 194 грн Так До кошику

Характеристики

Корпус

Нержавіюча сталь AISI 305

Болт

Пластик KU

Поліацеталь POM, білий колір

термостійкість до 50 °C

Пружина

Нержавіюча сталь AISI 631

особливості та сфери застосування

Пружинні фіксатори GN 614.4 застосовуються для блокування як натискних і штифтів, що відводять, а також як амортизатори ударів.

Допуск H7 рекомендується для установки отвору d1.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_614.4.pdf

Залиште відгук про товар!

Ці вироби так само можуть вас зацікавити

GN 250

Монтажні блоки з виїмками для позиціонування рухомих елементів пружинними фіксаторами GN 614/615/615.2/615.3/614.1

Спечена сталь загартована поверхня
