Штифти стопорні із запобіжником від випадкового втягування штифта GN 414-NI

Друк

GN 414

Фіксатори із блокуванням втягування штифта

Корпус сталь чорніння, штифт загартована сталь, пластикова ручка з кнопкою запобіжника, з гайкою/без

GN 414-NI

Штифти стопорні із запобіжником від випадкового втягування штифта

Нержавіюча сталь, пластикова ручка та кнопка запобіжника, з гайкою/без

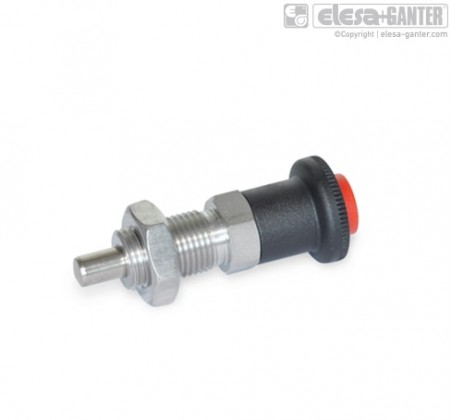

Штифти стопорні із запобіжником від випадкового втягування штифта GN 414-NI – фото 1

Штифти стопорні із запобіжником від випадкового втягування штифта GN 414-NI – фото 2

Штифти стопорні із запобіжником від випадкового втягування штифта GN 414-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 414-NI Нержавіюча сталь, пластикова ручка та кнопка запобіжника, з гайкою/без

Артікул
Артікул	A/F	d₂	e	d₃	l₂ ≈	l₃	l₄	l₁ min	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 414-10-12-A-NI	8	12	28	M 16 x 1.5	21.9	62	26	10	19	9.5	Так	1353 грн	Детальніше
GN 414-10-12-A-NI Характеристики: A/F 8 d₂ 12 e 28 d<sub>3</sub> M 16 x 1.5 l₂ ≈ 21.9 l₃ 62 l₄ 26 l₁ min 10 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 9.5 1353 грн Так До кошику
GN 414-10-12-AK-NI	8	12	28	M 16 x 1.5	21.9	62	26	10	19	9.5	Так	1420 грн	Детальніше
GN 414-10-12-AK-NI Характеристики: A/F 8 d₂ 12 e 28 d<sub>3</sub> M 16 x 1.5 l₂ ≈ 21.9 l₃ 62 l₄ 26 l₁ min 10 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 9.5 1420 грн Так До кошику
GN 414-6-6-A-NI	6	6	28	M 12 x 1.5	21.9	56	22	6	19	6.5	Так	1194 грн	Детальніше
GN 414-6-6-A-NI Характеристики: A/F 6 d₂ 6 e 28 d<sub>3</sub> M 12 x 1.5 l₂ ≈ 21.9 l₃ 56 l₄ 22 l₁ min 6 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 6.5 1194 грн Так До кошику
GN 414-6-6-AK-NI	6	6	28	M 12 x 1.5	21.9	56	22	6	19	6.5	Так	1240 грн	Детальніше
GN 414-6-6-AK-NI Характеристики: A/F 6 d₂ 6 e 28 d<sub>3</sub> M 12 x 1.5 l₂ ≈ 21.9 l₃ 56 l₄ 22 l₁ min 6 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 6.5 1240 грн Так До кошику
GN 414-6-9-A-NI	6	9	28	M 12 x 1.5	21.9	56	22	6	19	6	Так	1250 грн	Детальніше
GN 414-6-9-A-NI Характеристики: A/F 6 d₂ 9 e 28 d<sub>3</sub> M 12 x 1.5 l₂ ≈ 21.9 l₃ 56 l₄ 22 l₁ min 6 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 6 1250 грн Так До кошику
GN 414-6-9-AK-NI	6	9	28	M 12 x 1.5	21.9	56	22	6	19	6	Так	1296 грн	Детальніше
GN 414-6-9-AK-NI Характеристики: A/F 6 d₂ 9 e 28 d<sub>3</sub> M 12 x 1.5 l₂ ≈ 21.9 l₃ 56 l₄ 22 l₁ min 6 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 6 1296 грн Так До кошику
GN 414-8-12-A-NI	8	12	28	M 16 x 1.5	21.9	62	26	8	19	8.5	Під замовлення	1320 грн	Детальніше
GN 414-8-12-A-NI Характеристики: A/F 8 d₂ 12 e 28 d<sub>3</sub> M 16 x 1.5 l₂ ≈ 21.9 l₃ 62 l₄ 26 l₁ min 8 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 8.5 1320 грн Під замовлення До кошику
GN 414-8-12-AK-NI	8	12	28	M 16 x 1.5	21.9	62	26	8	19	8.5	Під замовлення	1388 грн	Детальніше
GN 414-8-12-AK-NI Характеристики: A/F 8 d₂ 12 e 28 d<sub>3</sub> M 16 x 1.5 l₂ ≈ 21.9 l₃ 62 l₄ 26 l₁ min 8 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 8.5 1388 грн Під замовлення До кошику
GN 414-8-8-A-NI	8	8	28	M 16 x 1.5	21.9	62	26	8	19	8.5	Так	1315 грн	Детальніше
GN 414-8-8-A-NI Характеристики: A/F 8 d₂ 8 e 28 d<sub>3</sub> M 16 x 1.5 l₂ ≈ 21.9 l₃ 62 l₄ 26 l₁ min 8 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 8.5 1315 грн Так До кошику
GN 414-8-8-AK-NI	8	8	28	M 16 x 1.5	21.9	62	26	8	19	8.5	Так	1381 грн	Детальніше
GN 414-8-8-AK-NI Характеристики: A/F 8 d₂ 8 e 28 d<sub>3</sub> M 16 x 1.5 l₂ ≈ 21.9 l₃ 62 l₄ 26 l₁ min 8 Пружинная нагрузка в Н ≈начальная 19 Пружинная нагрузка в Н ≈конечная 8.5 1381 грн Так До кошику

Характеристики

Типи
Тип A: без контргайки
Тип AK: з контргайкою
Варіант виконання із нержавіючої сталі AISI 303 NI
Хімічно нікельований плунжер
Поворотна ручка
Пластик (поліамід PA)
чорно-сірий колір, RAL 7021, матовий
термостійкість до 80 °C
чорний колір, матове оздоблення
Кнопка
Пластик (поліацеталь POM)
червоний колір RAL 3000, матове оздоблення

особливості та сфери застосування

Стопорні штифти GN 414 з функцією блокування використовуються, коли неприпустимо випадкове відтягування фіксуючого стрижня. Плунжер, що виступає, блокується і може бути розблокований тільки при натисканні на червону запобіжну кнопку

Запобіжний фіксатор активується у передньому торцевому положенні. Це відбувається автоматично під час виступу стопорного стрижня. Механізм блокування повністю розташовується в кнопці управління і захищений від збоїв. Зазначене допустиме осьове навантаження прикладається до сили затискання болта проти випадкового спрацьовування і не повинно перевищуватися.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_414.pdf

Залиште відгук про товар!

Тип A: без контргайки
Тип AK: з контргайкою
