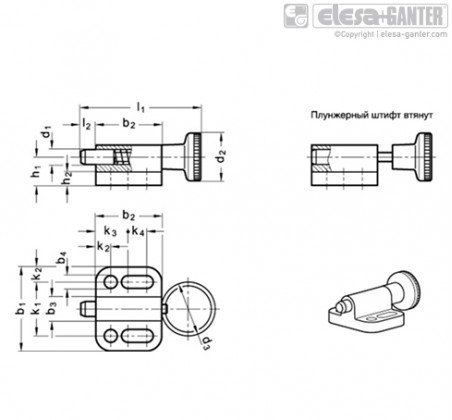

| Артікул | b1 | b2 | b3 | d2 | k2 | l1 | l2 ±0.5 | d3 | h2 | k4 | h1 | k3 | Пружинная нагрузка в Н ≈начальная | Пружинная нагрузка в Н ≈конечная | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 417-10-A | 30 | 39 | 35 | 10 | 14.5 | 6 | 15 | - | 6.5 | 27 | 14.5 | 6 | 13.5 | - | Так |
527
|
|||
| GN 417-10-B | - | 39 | 35 | 10 | 14.5 | 6 | 15 | 25 | 6.5 | 27 | 14.5 | 6 | 13.5 | 67.5 | Так |
602
|
|||
| GN 417-4-A | 14 | 22 | 16.5 | 4 | 7 | 4 | 8 | - | 3.3 | 14 | 6 | 4 | 4.5 | - | Так |
282
|
|||
| GN 417-4-B | - | 22 | 16.5 | 4 | 7 | 4 | 8 | 12 | 3.3 | 14 | 6 | 4 | 4.5 | 30.5 | Так |
362
|
|||
| GN 417-5-A | 18 | 28 | 22 | 5 | 9.5 | 5 | 10 | - | 4.3 | 18 | 8 | 4.5 | 7 | - | Так |
322
|
|||
| GN 417-5-B | - | 28 | 22 | 5 | 9.5 | 5 | 10 | 16 | 4.3 | 18 | 8 | 4.5 | 7 | 40 | Так |
392
|
|||
| GN 417-6-A | 24 | 32 | 27.5 | 6 | 10.5 | 5.5 | 21 | - | 5.4 | 21 | 10 | 5 | 10 | - | Так |
353
|
|||
| GN 417-6-B | - | 32 | 27.5 | 6 | 10.5 | 5.5 | 21 | 18 | 5.4 | 21 | 10 | 5 | 10 | 49 | Так |
431
|
|||
| GN 417-8-A | 30 | 34 | 33 | 8 | 12.5 | 5.5 | 12 | - | 5.4 | 23 | 12 | 6 | 15.5 | - | Так |
418
|
|||
| GN 417-8-B | - | 34 | 33 | 8 | 12.5 | 5.5 | 12 | 21 | 5.4 | 23 | 12 | 6 | 15.5 | 59 | Так |
451
|
Типи

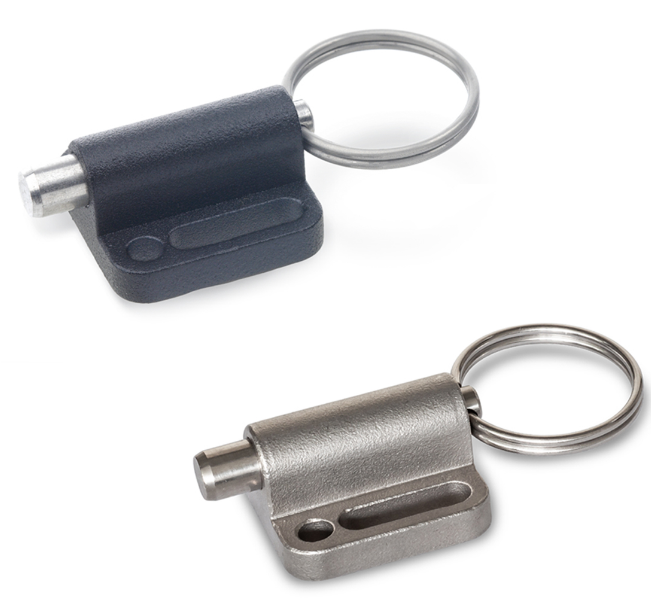

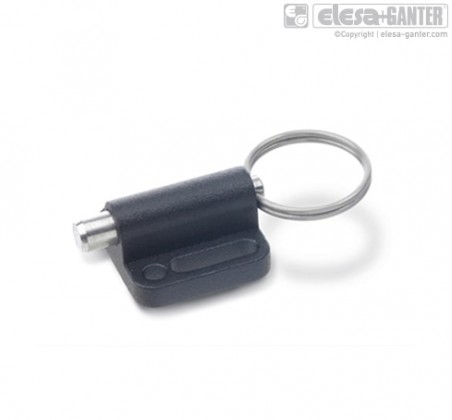

Тип A: без фіксації у віджатому положенні (підйомне кільце)
Тип B: без фіксації у віджатому положенні (ручка)
Тип D: без фіксації у віджатому положенні (з дротяною петлею)
Напрямна
Цинк, лиття під тиском
із пластиковим покриттям
чорний колір, текстуроване оздоблення
Стрижень
Нержавіюча сталь AISI 303
Пружина
Нержавіюча сталь AISI 301

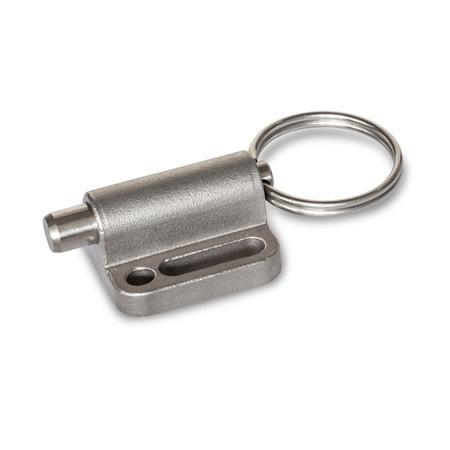

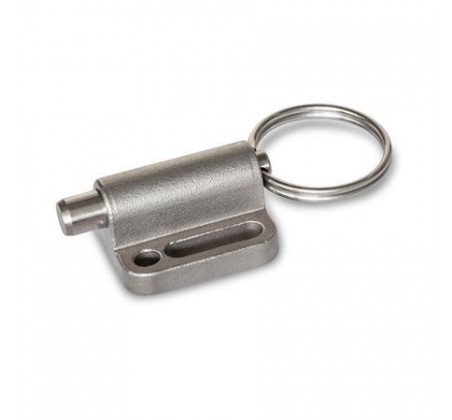

Підйомне кільце/петля (тип А та D)
Нержавіюча сталь AISI 301

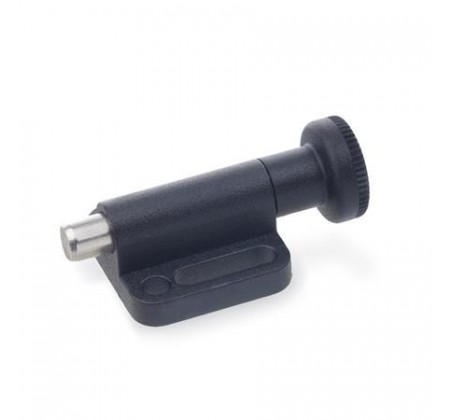

Ручка (тип B)
Пластик (поліамід PA)
чорний колір, матове оздоблення
Центратори GN 417.1

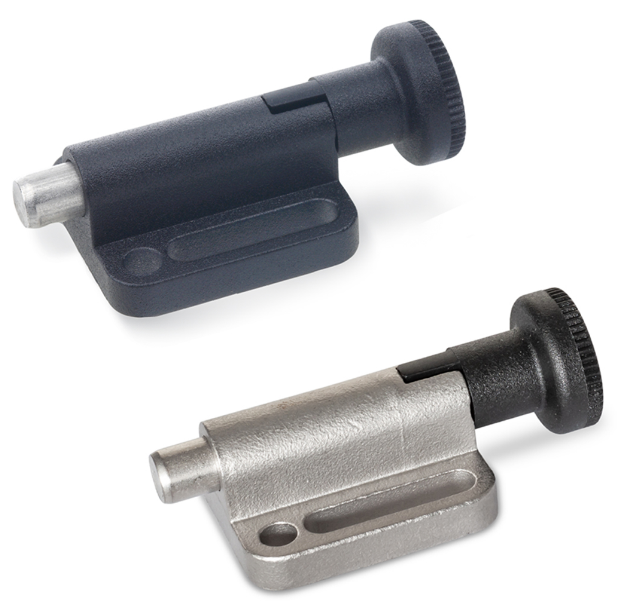

Стопорні штифти GN 417 з фланцем встановлені паралельно фіксаторам та характеризуються вкрай малою висотою. Розташування отворів кріплення з пазами забезпечує багато варіантів регулювання, наприклад, для використання алюмінієвих секцій. Використання шайб полегшує встановлення деталей за допомогою пазів. Стопорні штифти типу C з фіксацією стрижня у віджатому положенні застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Після відтягування необхідно повернути ручку на 90 °. Паз утримує штифт у цьому положенні. Тип D має посилену дротяну петлю, спеціально призначену для дистанційного спрацьовування, наприклад, за допомогою троса Боудена. Варіанти виконання з нержавіючої сталі дозволяють використання стопорних штифтів у більш агресивних середовищах.
