Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-B

Друк

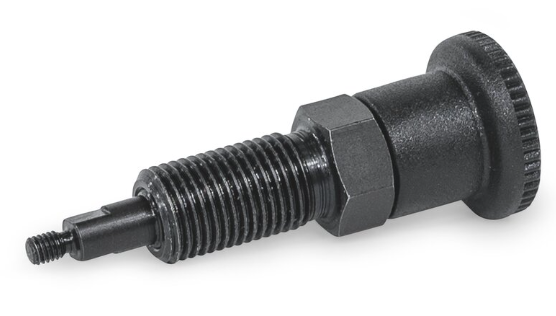

GN 81700-ST-B

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, без фіксації у віджатому положенні, без контргайки

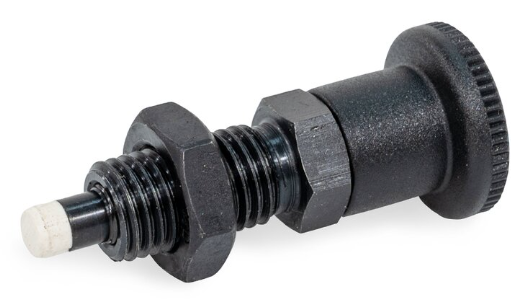

GN 81700-ST-BK

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, без фіксації у віджатому положенні, з контргайкою

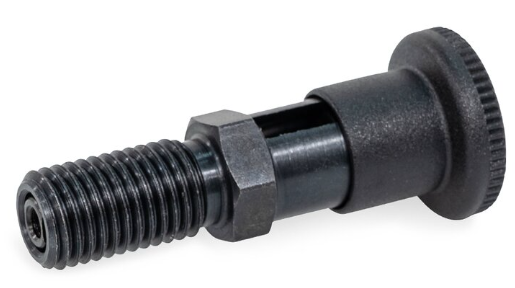

GN 81700-ST-C

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, фіксуються у віджатому положенні, без контрагайки

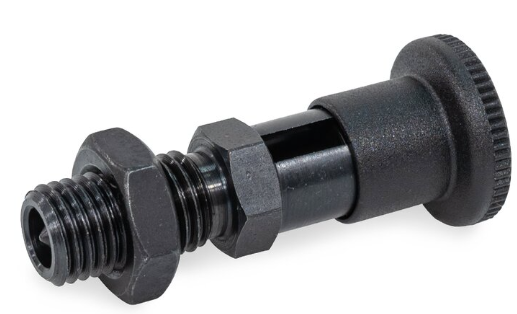

GN 81700-ST-CK

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, що фіксуються у віджатому положенні, з контргайкою

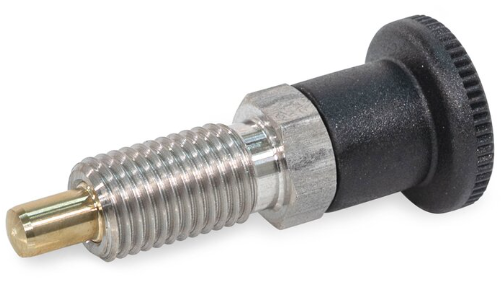

GN 81700-NI-B

Фіксатори стопорні, нормально висунутий стрижень, штифти під різні завдання

Нержавіюча сталь, без фіксації у віджатому положенні, без контргайки

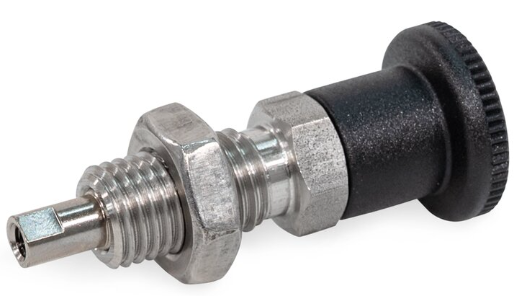

GN 81700-NI-BK

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання

Нержавіюча сталь, без фіксації у віджатому положенні, з контргайкою

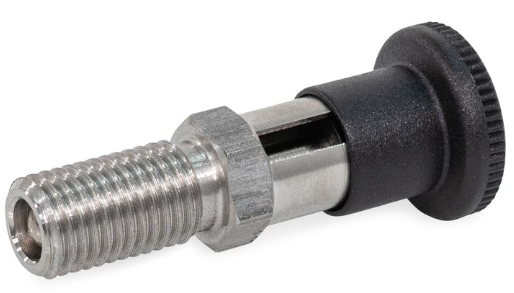

GN 81700-NI-C

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання

Нержавіюча сталь, можлива фіксація у віджатому положенні, без контргайки

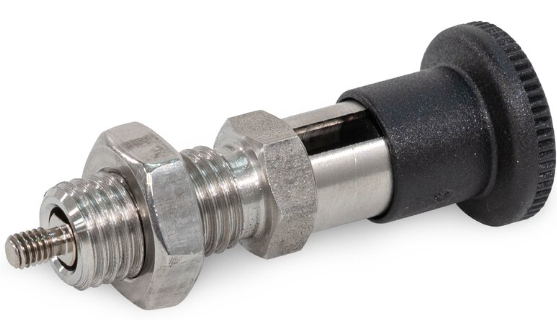

GN 81700-NI-CK

Фіксатори стопорні із висунутим стрижнем, штифти під спеціальні завдання

Нержавіюча сталь, можлива фіксація у віджатому положенні, з контргайкою

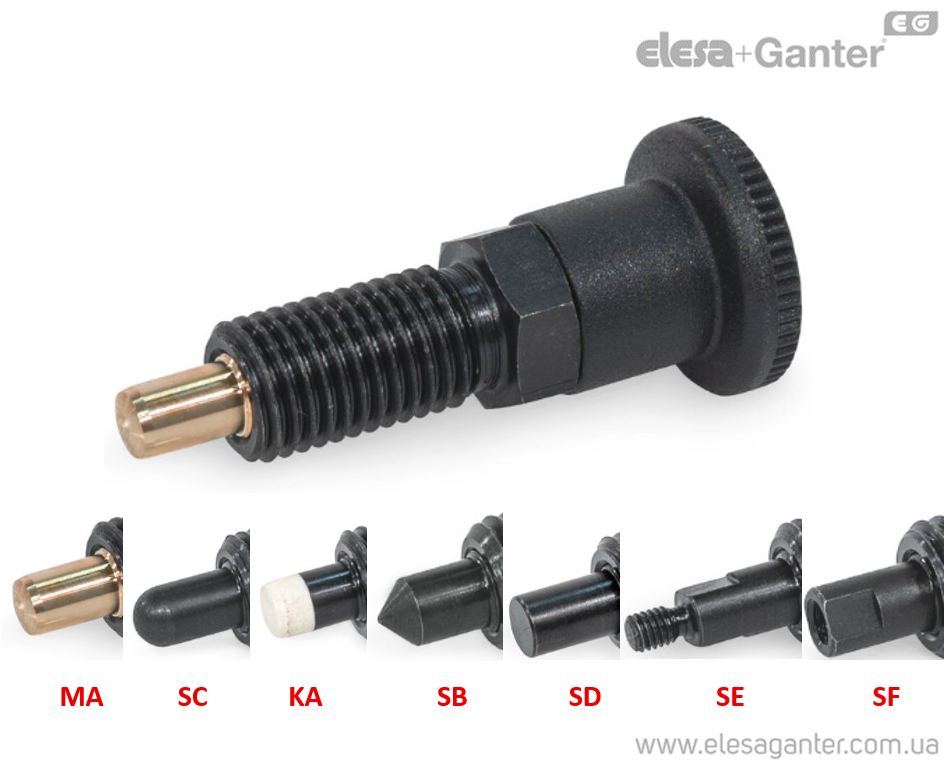

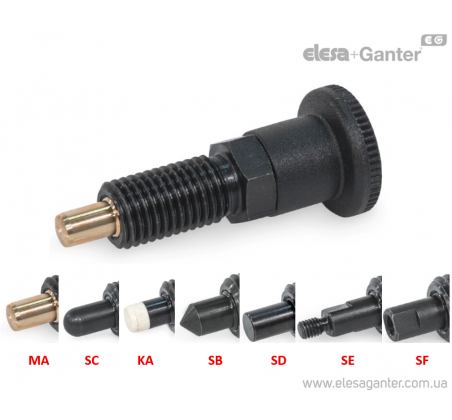

Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-B – фото 1

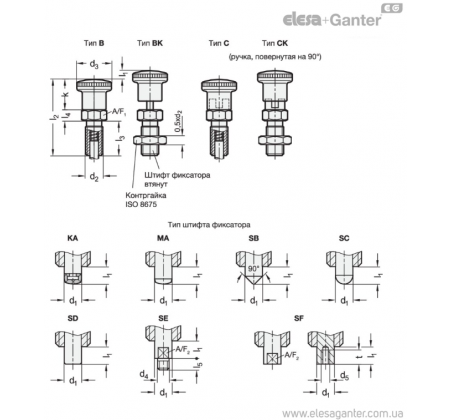

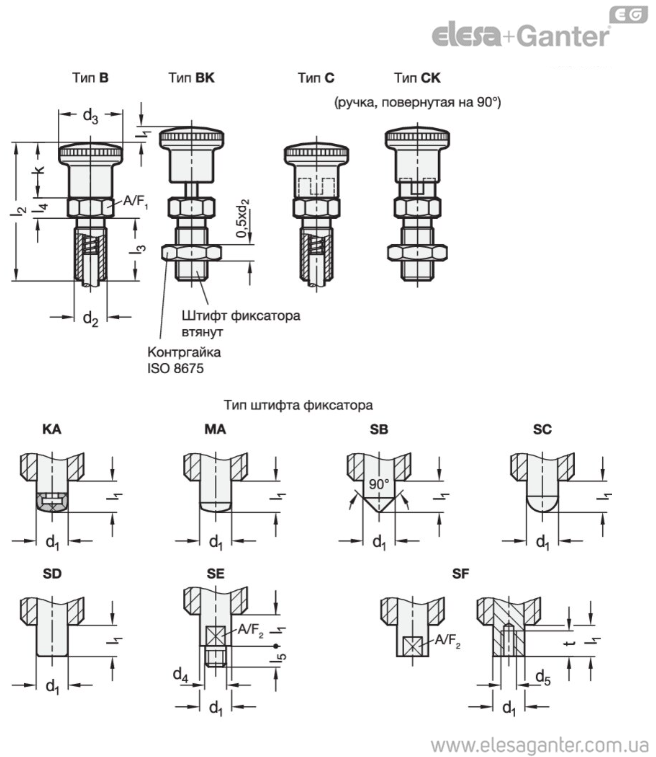

Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-B – Креслення 1

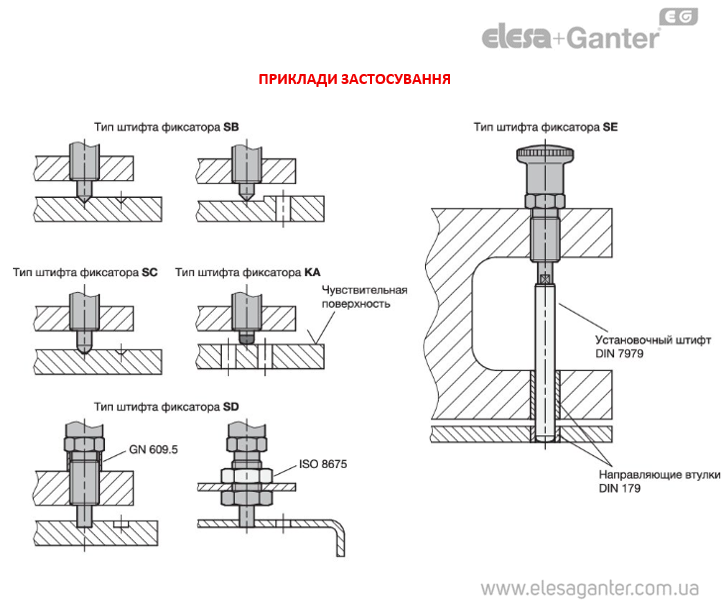

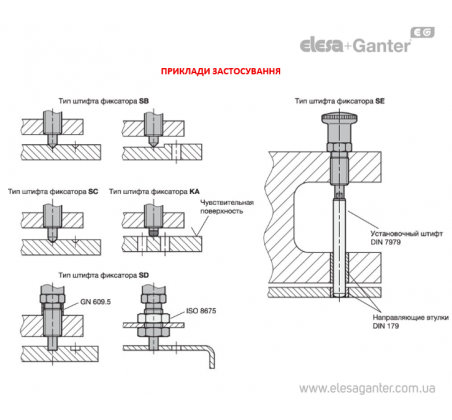

Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-B – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 81700-ST-B Сталь чорніння, без фіксації у віджатому положенні, без контргайки

Артікул
Артікул	d1 Штифт -0.02/-0.05 Отвір H7	t мин.	d₂	k	l₁	d₃	l₂	A/F ₁	d₄	d₅	l₃	l₄	A/F ₂	l₅	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	В наявності	Ціна
GN 81700-10-12-B-KA-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Під замовлення	727 грн	Детальніше
GN 81700-10-12-B-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 727 грн Під замовлення До кошику
GN 81700-10-12-B-MA-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	525 грн	Детальніше
GN 81700-10-12-B-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 525 грн Так До кошику
GN 81700-10-12-B-SB-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Під замовлення	494 грн	Детальніше
GN 81700-10-12-B-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 494 грн Під замовлення До кошику
GN 81700-10-12-B-SC-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	496 грн	Детальніше
GN 81700-10-12-B-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 496 грн Так До кошику
GN 81700-10-12-B-SD-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	496 грн	Детальніше
GN 81700-10-12-B-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 496 грн Так До кошику
GN 81700-10-12-B-SE-ST	10	-	M 16 x 1.5	24	12	28	58	17	M 6	-	26	8	8	9	9.5	38	Під замовлення	456 грн	Детальніше
GN 81700-10-12-B-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 6 d₅ - l₃ 26 l₄ 8 A/F ₂ 8 l₅ 9 Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 456 грн Під замовлення До кошику
GN 81700-10-12-B-SF-ST	10	12	M 16 x 1.5	24	12	28	58	17	-	M 6	26	8	8	-	9.5	38	Так	444 грн	Детальніше
GN 81700-10-12-B-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. 12 d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 6 l₃ 26 l₄ 8 A/F ₂ 8 l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 444 грн Так До кошику
GN 81700-5-8-B-KA-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Так	577 грн	Детальніше
GN 81700-5-8-B-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 577 грн Так До кошику
GN 81700-5-8-B-MA-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	340 грн	Детальніше
GN 81700-5-8-B-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 340 грн Під замовлення До кошику
GN 81700-5-8-B-SB-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	415 грн	Детальніше
GN 81700-5-8-B-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 415 грн Під замовлення До кошику
GN 81700-5-8-B-SC-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	408 грн	Детальніше
GN 81700-5-8-B-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 408 грн Під замовлення До кошику
GN 81700-5-8-B-SD-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	404 грн	Детальніше
GN 81700-5-8-B-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 404 грн Під замовлення До кошику
GN 81700-5-8-B-SE-ST	5	-	M 10 x 1	16	8	19	40	12	M 3	-	18	6	4	4.5	5	18	Під замовлення	350 грн	Детальніше
GN 81700-5-8-B-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ M 3 d₅ - l₃ 18 l₄ 6 A/F ₂ 4 l₅ 4.5 Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 350 грн Під замовлення До кошику
GN 81700-5-8-B-SF-ST	5	6	M 10 x 1	16	8	19	40	12	-	M 3	18	6	4	-	5	18	Під замовлення	350 грн	Детальніше
GN 81700-5-8-B-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. 6 d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ M 3 l₃ 18 l₄ 6 A/F ₂ 4 l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 350 грн Під замовлення До кошику
GN 81700-6-9-B-KA-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	613 грн	Детальніше
GN 81700-6-9-B-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 613 грн Під замовлення До кошику
GN 81700-6-9-B-MA-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	395 грн	Детальніше
GN 81700-6-9-B-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 395 грн Під замовлення До кошику
GN 81700-6-9-B-SB-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	434 грн	Детальніше
GN 81700-6-9-B-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 434 грн Під замовлення До кошику
GN 81700-6-9-B-SC-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	432 грн	Детальніше
GN 81700-6-9-B-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 432 грн Під замовлення До кошику
GN 81700-6-9-B-SD-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	429 грн	Детальніше
GN 81700-6-9-B-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 429 грн Під замовлення До кошику
GN 81700-6-9-B-SE-ST	6	-	M 12 x 1.5	20	9	23	48	47	M 4	-	22	6	5	6	6	25	Під замовлення	383 грн	Детальніше
GN 81700-6-9-B-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ M 4 d₅ - l₃ 22 l₄ 6 A/F ₂ 5 l₅ 6 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 383 грн Під замовлення До кошику
GN 81700-6-9-B-SF-ST	6	8	M 12 x 1.5	20	9	23	48	47	-	M 4	22	6	5	-	6	25	Під замовлення	372 грн	Детальніше
GN 81700-6-9-B-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. 8 d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ M 4 l₃ 22 l₄ 6 A/F ₂ 5 l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 372 грн Під замовлення До кошику
GN 81700-8-12-B-KA-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	713 грн	Детальніше
GN 81700-8-12-B-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 713 грн Під замовлення До кошику
GN 81700-8-12-B-MA-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Так	483 грн	Детальніше
GN 81700-8-12-B-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 483 грн Так До кошику
GN 81700-8-12-B-SB-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Так	476 грн	Детальніше
GN 81700-8-12-B-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 476 грн Так До кошику
GN 81700-8-12-B-SC-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	478 грн	Детальніше
GN 81700-8-12-B-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 478 грн Під замовлення До кошику
GN 81700-8-12-B-SD-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Так	476 грн	Детальніше
GN 81700-8-12-B-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 476 грн Так До кошику
GN 81700-8-12-B-SE-ST	8	-	M 16 x 1.5	20	12	28	58	17	M 5	-	26	8	7	7.5	8.5	28	Під замовлення	435 грн	Детальніше
GN 81700-8-12-B-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 5 d₅ - l₃ 26 l₄ 8 A/F ₂ 7 l₅ 7.5 Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 435 грн Під замовлення До кошику
GN 81700-8-12-B-SF-ST	8	10	M 16 x 1.5	20	12	28	58	17	-	M 5	26	8	7	-	8.5	28	Під замовлення	429 грн	Детальніше
GN 81700-8-12-B-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. 10 d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 5 l₃ 26 l₄ 8 A/F ₂ 7 l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 429 грн Під замовлення До кошику

характеристики

Типи

Тип B: без фіксації у віджатому положенні, без контргайки

Типи стопорних штифтів

Тип KA: закруглений наконечник, із пластиковим покриттям
Тип MA: закруглений наконечник, латунь
Тип SB: конічний наконечник
Тип SC: сферичний наконечник
Тип SD: плоский наконечник
Тип SE: із зовнішнім різьбленням
Тип SF: з внутрішнім різьбленням

Напрямний корпус

Сталь, чорніння ST

Штифт фіксатора

Сталь, чорніння для ST

Накінечник, загартований для типів SB/SC/SD

Покриття для типу KA

Пластик, поліфталамід (PPA), армування скловолокном, хімічно пов'язаний зі штифтом фіксатора, білий колір

Латунь для типу MA

Поворотна ручка

Пластик, поліамід (PA)

Чорний колір, матове оздоблення

Натискна пружина

Нержавіюча сталь AISI 301

особливості та сфери застосування

Стопорні штифти GN 81700, наприклад, блокують регулювання висоти або поворотні важелі на пристроях, машинах та транспортних засобах.

Штифти фіксаторів типів KA і MA мають закруглені наконечники з пластику або латуні, які зменшують знос поверхні, що стикається, і запобігають появі слідів або подряпин. Конічний штифт фіксатора SB полегшує позиціонування у відповідному приймальному отворі.

Сферичний наконечник штифта фіксатора типу SC проходить над низькими кромками або канавками, забезпечуючи надійну фіксацію та запобігаючи пошкодженню. Завдяки невеликій скосі штифт фіксатора типу SD особливо підходить для неглибоких отворів під фіксатор, наприклад, в деталях з листового металу.

Стопорні штифти зі штифтом фіксатора типів SE або SF можуть оснащуватися спеціальними пристроями із застосуванням зовнішнього або внутрішнього різьблення і використовуватися, наприклад, для приведення в дію механізмів важелів або тросових приводів.

Незалежно від вибраного типу штифта фіксатора стопорні штифти GN 81700 доступні як у відтисненому положенні, так і без нього. Стопорні штифти у віджатому положенні використовуються у тих випадках, коли штифт фіксатора тимчасово не повинен виступати.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 81700.pdf

Залиште відгук про товар!

Типи фіксуючих стрижнів:

KA: закруглений наконечник, із пластиковим покриттям
MA: закруглений наконечник, латунь
SB: конічний наконечник
SC: сферичний наконечник
SD: плоский наконечник
SE: із зовнішнім різьбленням
SF: з внутрішнім різьбленням

Аксесуари на окреме замовлення:

DIN 172 Направляючі втулки (з кільцевим виступом)
DIN 179 Направляючі втулки (без кільцевого виступу)
GN 609.5 Розпорні втулки
ISO 8675 Тонкі шестигранні гайки
DIN 7979 Установчі штифти
