Фіксатори стопорні, нормально висунутий стрижень, штифти під різні завдання GN 81700-NI-B

Друк

GN 81700-ST-B

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, без фіксації у віджатому положенні, без контргайки

GN 81700-ST-BK

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, без фіксації у віджатому положенні, з контргайкою

GN 81700-ST-C

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, фіксуються у віджатому положенні, без контрагайки

GN 81700-ST-CK

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, що фіксуються у віджатому положенні, з контргайкою

GN 81700-NI-B

Фіксатори стопорні, нормально висунутий стрижень, штифти під різні завдання

Нержавіюча сталь, без фіксації у віджатому положенні, без контргайки

GN 81700-NI-BK

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання

Нержавіюча сталь, без фіксації у віджатому положенні, з контргайкою

GN 81700-NI-C

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання

Нержавіюча сталь, можлива фіксація у віджатому положенні, без контргайки

GN 81700-NI-CK

Фіксатори стопорні із висунутим стрижнем, штифти під спеціальні завдання

Нержавіюча сталь, можлива фіксація у віджатому положенні, з контргайкою

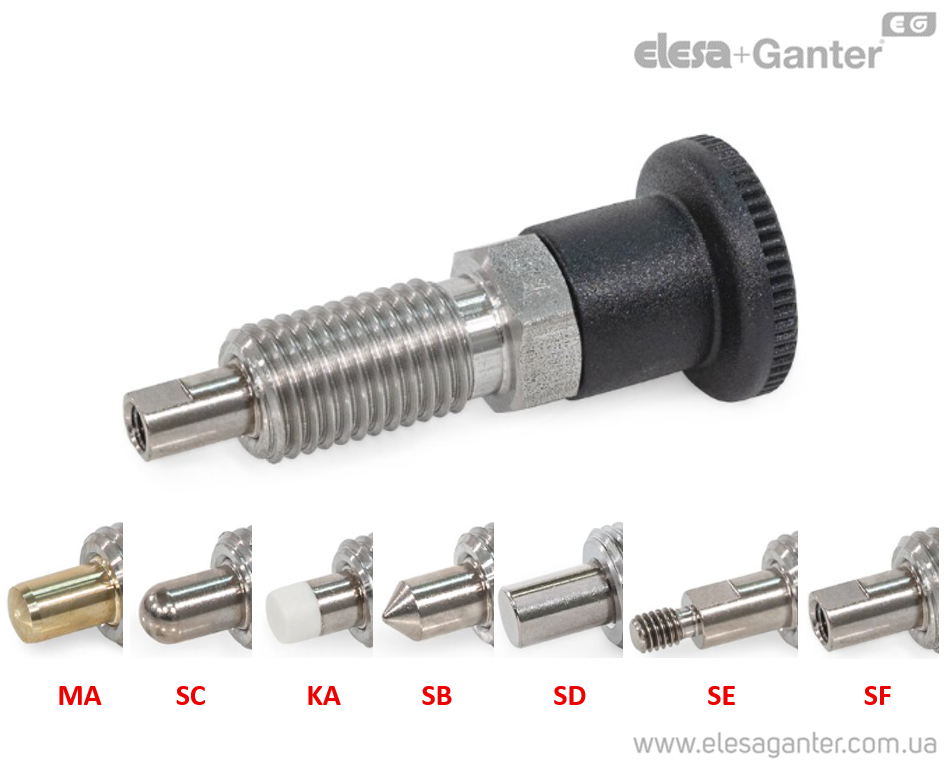

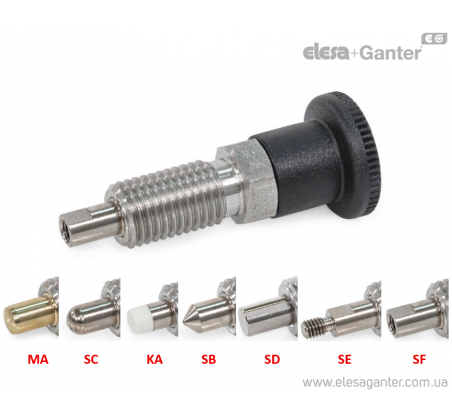

Фіксатори стопорні, нормально висунутий стрижень, штифти під різні завдання GN 81700-NI-B – фото 1

Фіксатори стопорні, нормально висунутий стрижень, штифти під різні завдання GN 81700-NI-B – Креслення 1

Фіксатори стопорні, нормально висунутий стрижень, штифти під різні завдання GN 81700-NI-B – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 81700-NI-B Нержавіюча сталь, без фіксації у віджатому положенні, без контргайки

Артікул
Артікул	d1 Штифт -0.02/-0.05 Отвір H7	t мин.	d₂	k	l₁	d₃	l₂	A/F ₁	d₄	d₅	l₃	l₄	A/F ₂	l₅	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	В наявності	Ціна
GN 81700-10-12-B-KA-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Під замовлення	Запросити ціну
GN 81700-10-12-B-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 0 грн Під замовлення
GN 81700-10-12-B-MA-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	764 грн	Детальніше
GN 81700-10-12-B-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 764 грн Так До кошику
GN 81700-10-12-B-SB-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	737 грн	Детальніше
GN 81700-10-12-B-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 737 грн Так До кошику
GN 81700-10-12-B-SC-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	746 грн	Детальніше
GN 81700-10-12-B-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 746 грн Так До кошику
GN 81700-10-12-B-SD-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	737 грн	Детальніше
GN 81700-10-12-B-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 737 грн Так До кошику
GN 81700-10-12-B-SE-NI	10	-	M 16 x 1.5	24	12	28	58	17	M 6	-	26	8	8	9	9.5	38	Під замовлення	793 грн	Детальніше
GN 81700-10-12-B-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 6 d₅ - l₃ 26 l₄ 8 A/F ₂ 8 l₅ 9 Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 793 грн Під замовлення До кошику
GN 81700-10-12-B-SF-NI	10	12	M 16 x 1.5	24	12	28	58	17	-	M 6	26	8	8	-	9.5	38	Так	703 грн	Детальніше
GN 81700-10-12-B-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. 12 d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 6 l₃ 26 l₄ 8 A/F ₂ 8 l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 703 грн Так До кошику
GN 81700-5-8-B-KA-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	703 грн	Детальніше
GN 81700-5-8-B-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 703 грн Під замовлення До кошику
GN 81700-5-8-B-MA-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	447 грн	Детальніше
GN 81700-5-8-B-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 447 грн Під замовлення До кошику
GN 81700-5-8-B-SB-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Так	464 грн	Детальніше
GN 81700-5-8-B-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 464 грн Так До кошику
GN 81700-5-8-B-SC-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	459 грн	Детальніше
GN 81700-5-8-B-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 459 грн Під замовлення До кошику
GN 81700-5-8-B-SD-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	457 грн	Детальніше
GN 81700-5-8-B-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 457 грн Під замовлення До кошику
GN 81700-5-8-B-SE-NI	5	-	M 10 x 1	16	8	19	40	12	M 3	-	18	6	4	4.5	5	18	Під замовлення	475 грн	Детальніше
GN 81700-5-8-B-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ M 3 d₅ - l₃ 18 l₄ 6 A/F ₂ 4 l₅ 4.5 Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 475 грн Під замовлення До кошику
GN 81700-5-8-B-SF-NI	5	6	M 10 x 1	16	8	19	40	12	-	M 3	18	6	4	-	5	18	Під замовлення	434 грн	Детальніше
GN 81700-5-8-B-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. 6 d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ M 3 l₃ 18 l₄ 6 A/F ₂ 4 l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 434 грн Під замовлення До кошику
GN 81700-6-9-B-KA-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	766 грн	Детальніше
GN 81700-6-9-B-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 766 грн Під замовлення До кошику
GN 81700-6-9-B-MA-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	556 грн	Детальніше
GN 81700-6-9-B-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 556 грн Під замовлення До кошику
GN 81700-6-9-B-SB-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	549 грн	Детальніше
GN 81700-6-9-B-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 549 грн Під замовлення До кошику
GN 81700-6-9-B-SC-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	550 грн	Детальніше
GN 81700-6-9-B-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 550 грн Під замовлення До кошику
GN 81700-6-9-B-SD-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	548 грн	Детальніше
GN 81700-6-9-B-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 548 грн Під замовлення До кошику
GN 81700-6-9-B-SE-NI	6	-	M 12 x 1.5	20	9	23	48	47	M 4	-	22	6	5	6	6	25	Під замовлення	601 грн	Детальніше
GN 81700-6-9-B-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ M 4 d₅ - l₃ 22 l₄ 6 A/F ₂ 5 l₅ 6 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 601 грн Під замовлення До кошику
GN 81700-6-9-B-SF-NI	6	8	M 12 x 1.5	20	9	23	48	47	-	M 4	22	6	5	-	6	25	Під замовлення	524 грн	Детальніше
GN 81700-6-9-B-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. 8 d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ M 4 l₃ 22 l₄ 6 A/F ₂ 5 l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 524 грн Під замовлення До кошику
GN 81700-8-12-B-KA-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	888 грн	Детальніше
GN 81700-8-12-B-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 888 грн Під замовлення До кошику
GN 81700-8-12-B-MA-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	726 грн	Детальніше
GN 81700-8-12-B-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 726 грн Під замовлення До кошику
GN 81700-8-12-B-SB-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	698 грн	Детальніше
GN 81700-8-12-B-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 698 грн Під замовлення До кошику
GN 81700-8-12-B-SC-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	710 грн	Детальніше
GN 81700-8-12-B-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 710 грн Під замовлення До кошику
GN 81700-8-12-B-SD-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	700 грн	Детальніше
GN 81700-8-12-B-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 700 грн Під замовлення До кошику
GN 81700-8-12-B-SE-NI	8	-	M 16 x 1.5	20	12	28	58	17	M 5	-	26	8	7	7.5	8.5	28	Під замовлення	868 грн	Детальніше
GN 81700-8-12-B-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 5 d₅ - l₃ 26 l₄ 8 A/F ₂ 7 l₅ 7.5 Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 868 грн Під замовлення До кошику
GN 81700-8-12-B-SF-NI	8	10	M 16 x 1.5	20	12	28	58	17	-	M 5	26	8	7	-	8.5	28	Під замовлення	663 грн	Детальніше
GN 81700-8-12-B-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. 10 d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 5 l₃ 26 l₄ 8 A/F ₂ 7 l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 663 грн Під замовлення До кошику

характеристики

Типи

Тип B: без фіксації у віджатому положенні, без контргайки

Типи стопорних штифтів

Тип KA: закруглений наконечник, із пластиковим покриттям
Тип MA: закруглений наконечник, латунь
Тип SB: конічний наконечник
Тип SC: сферичний наконечник
Тип SD: плоский наконечник
Тип SE: із зовнішнім різьбленням
Тип SF: з внутрішнім різьбленням

Напрямний корпус

Нержавіюча сталь AISI 303 NI

Штифт фіксатора

Нержавіюча сталь AISI 303, хімічно нікельована для NI

Покриття для типу KA

Пластик, поліфталамід (PPA)
Армування скловолокном
Хімічно пов'язаний зі штифтом фіксатора
Білий колір

Латунь для типу MA

Поворотна ручка

Пластик, поліамід (PA)
Чорний колір, матове оздоблення

Натискна пружина

Нержавіюча сталь AISI 301

Шестигранні гайки ISO 8675

Нержавіюча сталь для NI

особливості та сфери застосування

Стопорні штифти GN 81700, наприклад, блокують регулювання висоти або поворотні важелі на пристроях, машинах та транспортних засобах.

Штифти фіксаторів типів KA і MA мають закруглені наконечники з пластику або латуні, які зменшують знос поверхні, що стикається, і запобігають появі слідів або подряпин. Конічний штифт фіксатора SB полегшує позиціонування у відповідному приймальному отворі.

Сферичний наконечник штифта фіксатора типу SC проходить над низькими кромками або канавками, забезпечуючи надійну фіксацію та запобігаючи пошкодженню. Завдяки невеликій скосі штифт фіксатора типу SD особливо підходить для неглибоких отворів під фіксатор, наприклад, в деталях з листового металу.

Стопорні штифти зі штифтом фіксатора типів SE або SF можуть оснащуватися спеціальними пристроями із застосуванням зовнішнього або внутрішнього різьблення і використовуватися, наприклад, для приведення в дію механізмів важелів або тросових приводів.

Незалежно від вибраного типу штифта фіксатора стопорні штифти GN 81700 доступні як у відтисненому положенні, так і без нього. Стопорні штифти у віджатому положенні використовуються у тих випадках, коли штифт фіксатора тимчасово не повинен виступати.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 81700.pdf

Залиште відгук про товар!

Типи фіксуючих стрижнів:

KA: закруглений наконечник, із пластиковим покриттям
MA: закруглений наконечник, латунь
SB: конічний наконечник
SC: сферичний наконечник
SD: плоский наконечник
SE: із зовнішнім різьбленням
SF: з внутрішнім різьбленням

Аксесуари на окреме замовлення:

DIN 172 Направляючі втулки (з кільцевим виступом)
DIN 179 Направляючі втулки (без кільцевого виступу)
GN 609.5 Розпорні втулки
ISO 8675 Тонкі шестигранні гайки
DIN 7979 Установчі штифти
