Фланцеві штифти стопорні (фіксатори) для точного позиціонування, що відключаються/не відключаються GN 817.3
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

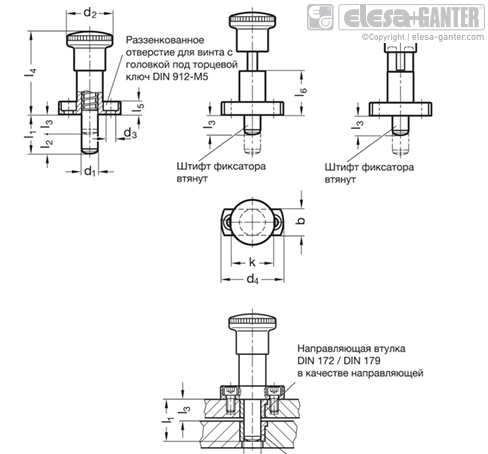

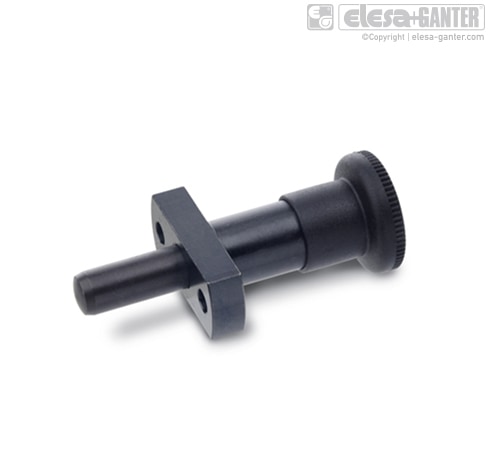

GN 817.3 Циліндричний плунжер, сталь, ручка поліамід
| Артікул | d2 | k | l1 | d3 | l2 | d4 | l3 | l4 | b | l6 | l5 | Пружинная нагрузка в Н ≈начальная | Пружинная нагрузка в Н ≈конечная | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.3-10-24-B | 16 | 38 | 10 | 28 | 24 | 5.5 | 12 | 26 | 12 | 8 | 51 | 27 | 9.5 | Так |
1529
|
|||
| GN 817.3-10-24-C | 16 | 38 | 10 | 28 | 24 | 5.5 | 12 | 26 | 12 | 8 | 51 | 27 | 9.5 | Так |
1807
|
|||
| GN 817.3-10-32-B | 16 | 38 | 10 | 28 | 32 | 5.5 | 12 | 26 | 20 | 8 | 51 | 27 | 9.5 | Так |
1602
|
|||
| GN 817.3-10-32-C | 16 | 38 | 10 | 28 | 32 | 5.5 | 12 | 26 | 20 | 8 | 51 | 27 | 9.5 | Так |
1880
|
|||
| GN 817.3-6-18-B | 13 | 34 | 6 | 23 | 18 | 4.3 | 9 | 23 | 9 | 6 | 45 | 25 | 6 | Так |
1407
|
|||
| GN 817.3-6-18-C | 13 | 34 | 6 | 23 | 18 | 4.3 | 9 | 23 | 9 | 6 | 45 | 25 | 6 | Так |
1627
|
|||
| GN 817.3-6-24-B | 13 | 34 | 6 | 23 | 24 | 4.3 | 9 | 23 | 15 | 6 | 45 | 25 | 6 | Так |
1518
|
|||
| GN 817.3-6-24-C | 13 | 34 | 6 | 23 | 24 | 4.3 | 9 | 23 | 15 | 6 | 45 | 25 | 6 | Так |
1761
|
|||
| GN 817.3-8-20-B | 16 | 38 | 8 | 28 | 20 | 5.5 | 10 | 26 | 10 | 8 | 51 | 27 | 8.5 | Так |
1466
|
|||
| GN 817.3-8-20-C | 16 | 38 | 8 | 28 | 20 | 5.5 | 10 | 26 | 10 | 8 | 51 | 27 | 8.5 | Так |
1767
|
|||
| GN 817.3-8-26-B | 16 | 38 | 8 | 28 | 26 | 5.5 | 10 | 26 | 16 | 8 | 51 | 27 | 8.5 | Так |
1491
|
|||
| GN 817.3-8-26-C | 16 | 38 | 8 | 28 | 26 | 5.5 | 10 | 26 | 16 | 8 | 51 | 27 | 8.5 | Так |
1789
|
Характеристики
Типи
Тип B: без фіксації у віджатому положенні
Тип C: з фіксацією у віджатому положенні
Сталь
чорніння
Плунжер: загартована відшліфована сталь
Ручка пластикова (поліамід ПА)
чорний колір, матове оздоблення
Аксесуари на окреме замовлення
Інструкції зі збирання та монтажу
Для кожного діаметра стопорного штифта d1 доступні два різні варіанти довжини фіксуючих стрижнів l1.
Довжина l3 має забезпечувати повне звільнення стопорного стрижня; довжина втулки та товщина пластини можуть бути вибрані з певним запасом.
При монтажі втулок з допуском h6 зазвичай використовується отвір з допуском H7, що відповідає зовнішньому діаметру.
особливості та сфери застосування
Стопорні штифти GN 817.3 забезпечують точне розміщення за розумною ціною при використанні разом із напрямними втулками DIN 179 / DIN 172.
У цьому випадку напрямна втулка DIN 179 / DIN 172 як напрямний пристрій, а параметр плунжера l3 визначає довжину втулки.
Таким чином, точне розміщення залежить не від напрямної шпильки в плунжері, а від точності напрямної втулки (допуск отвору F7) і точності плунжера (допуск h7). Обидва компоненти загартовані та відшліфовані. Очевидно, що довжина втулки також впливає точність позиціонування.
Тип C застосовується у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Насічка утримує штифт у цьому положенні.
