Шпінгалети сталеві невідключні GN 722.6-ST

Друк

GN 722.6-ST

Шпінгалети сталеві невідключні

Сталь, пластикове покриття/оцинкована, з витяжним кільцем

GN 722.6-A4

Шпінгалети, що не відключаються з нержавіючої сталі з кільцем

Високостійка нержавіюча сталь

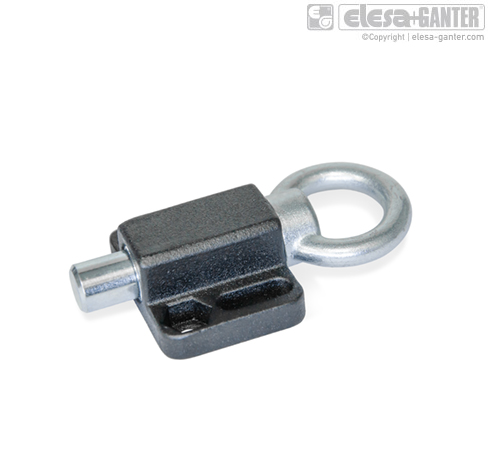

Шпінгалети сталеві невідключні GN 722.6-ST – фото 1

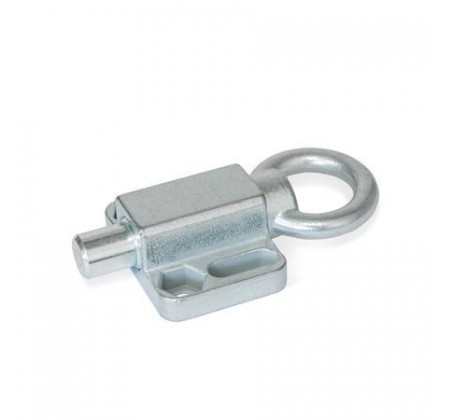

Шпінгалети сталеві невідключні GN 722.6-ST – фото 2

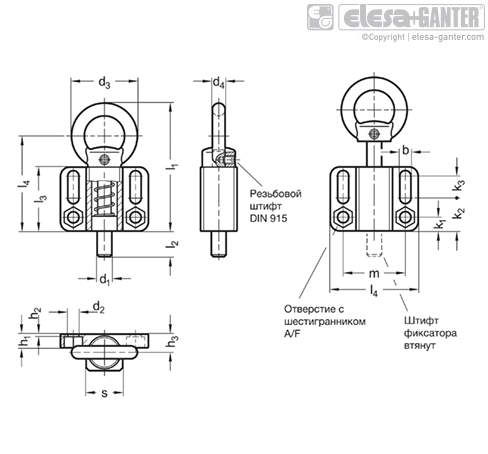

Шпінгалети сталеві невідключні GN 722.6-ST – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 722.6-ST Сталь, пластикове покриття/оцинкована, з витяжним кільцем

Артікул
Артікул	d₂ +₀.₃	A/F	k₁	k₂	d₃	h₂	l₂	s	d₄	l₁ ≈	l₃	l₄	h₃	m	h₁	k₃	d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃	b +₀.₃	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 722.6-10-20-A-SW	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	10	6.1	15	50	Так	1303 грн	Детальніше
GN 722.6-10-20-A-SW Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 10 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1303 грн Так До кошику
GN 722.6-10-20-A-ZB	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	10	6.1	15	50	Так	1211 грн	Детальніше
GN 722.6-10-20-A-ZB Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 10 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1211 грн Так До кошику
GN 722.6-12-20-A-SW	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	12	6.1	15	50	Так	1308 грн	Детальніше
GN 722.6-12-20-A-SW Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 12 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1308 грн Так До кошику
GN 722.6-12-20-A-ZB	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	12	6.1	15	50	Так	1221 грн	Детальніше
GN 722.6-12-20-A-ZB Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 12 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1221 грн Так До кошику
GN 722.6-14-20-A-SW	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	14	6.1	15	50	Так	1315 грн	Детальніше
GN 722.6-14-20-A-SW Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 14 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1315 грн Так До кошику
GN 722.6-14-20-A-ZB	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	14	6.1	15	50	Так	1221 грн	Детальніше
GN 722.6-14-20-A-ZB Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 14 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1221 грн Так До кошику
GN 722.6-16-30-A-SW	10.1	17	14	34	50	5	20	30	10	103	54	78	15	55	15	10	16	10.1	30	110	Під замовлення	2708 грн	Детальніше
GN 722.6-16-30-A-SW Характеристики: d₂ +₀.₃ 10.1 A/F 17 k₁ 14 k₂ 34 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 h₃ 15 m 55 h₁ 15 k₃ 10 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 16 b +₀.₃ 10.1 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2708 грн Під замовлення До кошику
GN 722.6-16-30-A-ZB	10.1	17	14	34	50	5	20	30	10	103	54	78	15	55	15	10	16	10.1	30	110	Так	2485 грн	Детальніше
GN 722.6-16-30-A-ZB Характеристики: d₂ +₀.₃ 10.1 A/F 17 k₁ 14 k₂ 34 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 h₃ 15 m 55 h₁ 15 k₃ 10 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 16 b +₀.₃ 10.1 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2485 грн Так До кошику
GN 722.6-20-30-A-SW	10.1	17	14	34	50	5	20	30	10	103	54	78	15	55	15	10	20	10.1	30	110	Під замовлення	2719 грн	Детальніше
GN 722.6-20-30-A-SW Характеристики: d₂ +₀.₃ 10.1 A/F 17 k₁ 14 k₂ 34 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 h₃ 15 m 55 h₁ 15 k₃ 10 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 20 b +₀.₃ 10.1 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2719 грн Під замовлення До кошику
GN 722.6-20-30-A-ZB	10.1	17	14	34	50	5	20	30	10	103	54	78	15	55	15	10	20	10.1	30	110	Так	2494 грн	Детальніше
GN 722.6-20-30-A-ZB Характеристики: d₂ +₀.₃ 10.1 A/F 17 k₁ 14 k₂ 34 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 h₃ 15 m 55 h₁ 15 k₃ 10 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 20 b +₀.₃ 10.1 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2494 грн Так До кошику
GN 722.6-8-20-A-SW	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	8	6.1	15	50	Так	1303 грн	Детальніше
GN 722.6-8-20-A-SW Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 8 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1303 грн Так До кошику
GN 722.6-8-20-A-ZB	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	8	6.1	15	50	Так	1211 грн	Детальніше
GN 722.6-8-20-A-ZB Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 8 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1211 грн Так До кошику

Характеристики

Тип
Тип A: з витяжним кільцем
Варіант виконання зі сталі ST
Напрямний корпус
Прецизійне лиття зі сталі
оцинкований, з блакитною пасивацією ZB
оцинкований та з пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення SW
Штифт фіксатора / витяжне кільце
Оцинкована сталь, з блакитною пасивацією
Пружина
Нержавіюча сталь AISI 316Ti
Гвинт інсталяційний стандарт DIN 915
Оцинкована сталь (для ZB та SW)

особливості та сфери застосування

Зі стопорними фіксаторами GN 722.6 штифт фіксатора приводиться в дію за допомогою витяжного кільця. Це здійснюється або вручну за допомогою кабелю або за допомогою подовженого натяжного стрижня з гаком. Варіанти виконання ZB та SW призначені для таких областей застосування, як зведення сталевих конструкцій.

Допуски за розмірами між штифтом фіксатора та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть після зварювання, нанесення шару антикорозійного захисту або у разі забруднення.

Для кріплення монтажні отвори з пазом або шестигранні монтажні отвори дозволяють використовувати гвинти з головкою під торцевий ключ стандарту DIN 912 і гвинти з шестигранною головкою або гайки відповідно до стандартів DIN931 або DIN 934.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_722.6.pdf

Залиште відгук про товар!

ZB - сталь оцинкована, з блакитною пасивацією
SW - сталь пластикове покриття чорний колір, RAL 9005
