Шпінгалети, що не відключаються з нержавіючої сталі з кільцем GN 722.6-A4

Друк

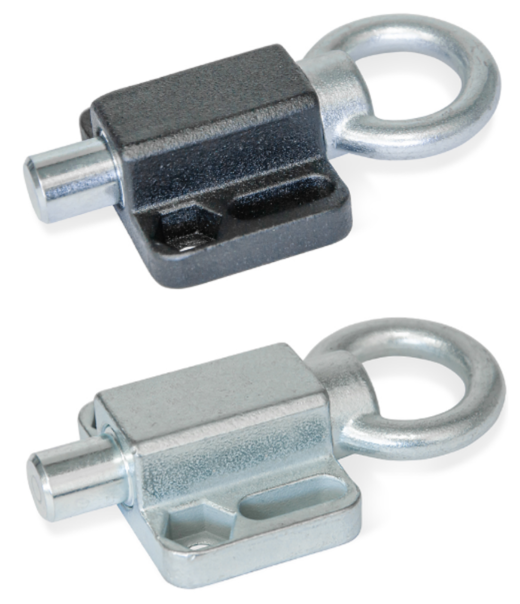

GN 722.6-ST

Шпінгалети сталеві невідключні

Сталь, пластикове покриття/оцинкована, з витяжним кільцем

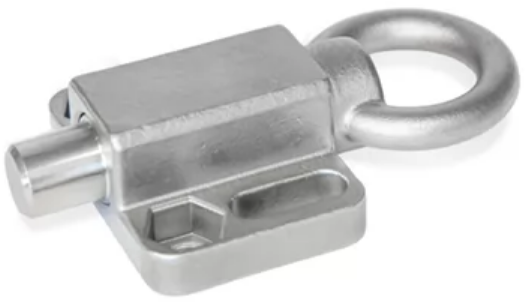

GN 722.6-A4

Шпінгалети, що не відключаються з нержавіючої сталі з кільцем

Високостійка нержавіюча сталь

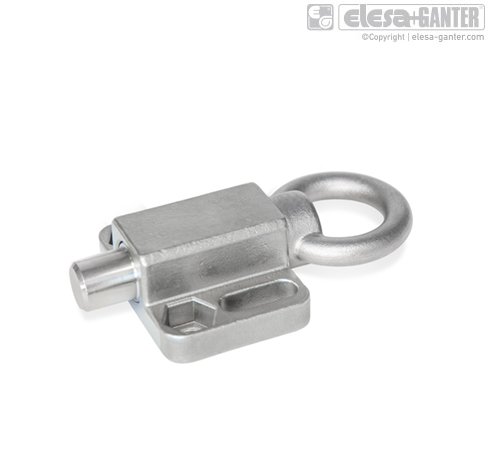

Шпінгалети, що не відключаються з нержавіючої сталі з кільцем GN 722.6-A4 – фото 1

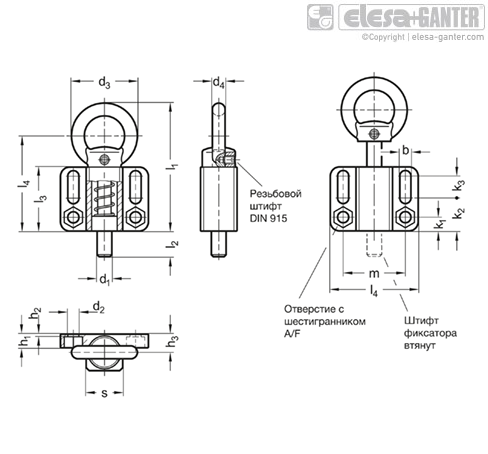

Шпінгалети, що не відключаються з нержавіючої сталі з кільцем GN 722.6-A4 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 722.6-A4 Високостійка нержавіюча сталь

Артікул
Артікул	d₂ +₀.₃	A/F	k₁	k₂	d₃	h₂	l₂	s	d₄	l₁ ≈	l₃	l₄	h₃	m	h₁	k₃	d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃	b +₀.₃	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 722.6-10-20-A-A4	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	10	6.1	15	50	Так	1845 грн	Детальніше
GN 722.6-10-20-A-A4 Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 10 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1845 грн Так До кошику
GN 722.6-12-20-A-A4	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	12	6.1	15	50	Під замовлення	1854 грн	Детальніше
GN 722.6-12-20-A-A4 Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 12 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1854 грн Під замовлення До кошику
GN 722.6-14-20-A-A4	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	14	6.1	15	50	Так	1854 грн	Детальніше
GN 722.6-14-20-A-A4 Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 14 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1854 грн Так До кошику
GN 722.6-16-30-A-A4	10.1	17	14	34	50	5	20	30	10	103	54	78	15	55	15	10	16	10.1	30	110	Під замовлення	3917 грн	Детальніше
GN 722.6-16-30-A-A4 Характеристики: d₂ +₀.₃ 10.1 A/F 17 k₁ 14 k₂ 34 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 h₃ 15 m 55 h₁ 15 k₃ 10 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 16 b +₀.₃ 10.1 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 3917 грн Під замовлення До кошику
GN 722.6-20-30-A-A4	10.1	17	14	34	50	5	20	30	10	103	54	78	15	55	15	10	20	10.1	30	110	Так	4032 грн	Детальніше
GN 722.6-20-30-A-A4 Характеристики: d₂ +₀.₃ 10.1 A/F 17 k₁ 14 k₂ 34 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 h₃ 15 m 55 h₁ 15 k₃ 10 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 20 b +₀.₃ 10.1 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 4032 грн Так До кошику
GN 722.6-8-20-A-A4	6.1	10	7.5	18	36	1.5	14	20	7	70	35	52	10	34	7.5	12	8	6.1	15	50	Так	1872 грн	Детальніше
GN 722.6-8-20-A-A4 Характеристики: d₂ +₀.₃ 6.1 A/F 10 k₁ 7.5 k₂ 18 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 h₃ 10 m 34 h₁ 7.5 k₃ 12 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 8 b +₀.₃ 6.1 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1872 грн Так До кошику

Характеристики

Тип
Тип A: з витяжним кільцем
Варіант виконання з нержавіючої сталі A4
Напрямна / витяжне кільце
Точне лиття з нержавіючої сталі AISI 316 A4
Штифт плунжера
Нержавіюча сталь AISI 316
Пружина
Нержавіюча сталь AISI 316Ti
Гвинт інсталяційний стандарт DIN 915
Нержавіюча сталь A4 (для A4)

особливості та сфери застосування

Зі стопорними фіксаторами GN 722.6 штифт фіксатора приводиться в дію за допомогою витяжного кільця. Це здійснюється або вручну за допомогою кабелю або за допомогою подовженого натяжного стрижня з гаком. Варіанти виконання ZB і SW призначені для таких сфер застосування, як зведення сталевих конструкцій, а варіант виконання з нержавіючої сталі A4 підходить для використання в украй агресивних середовищах.

Допуски за розмірами між штифтом фіксатора та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть після зварювання, нанесення шару антикорозійного захисту або у разі забруднення.

Для кріплення монтажні отвори з пазом або шестигранні монтажні отвори дозволяють використовувати гвинти з головкою під торцевий ключ стандарту DIN 912 і гвинти з шестигранною головкою або гайки відповідно до стандартів DIN931 або DIN 934.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_722.6.pdf
