| Артікул | A/F | d2 | k | l1 | d3 | l2 | d4 | d5 | l3 | l4 | l6 | l5 | Пружинная нагрузка в Н ≈начальная | Пружинная нагрузка в Н ≈конечная | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817-10-12-B | - | 12 | - | 10 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 9.5 | Так |
595
|
|||
| GN 817-10-12-BK | - | 12 | - | 10 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 9.5 | Так |
626
|
|||
| GN 817-10-12-C | - | 12 | - | 10 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 9.5 | Так |
682
|
|||
| GN 817-10-12-CK | - | 12 | - | 10 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 9.5 | Так |
713
|
|||
| GN 817-10-12-G | 4 | 12 | 10 | 10 | M 16 x 1.5 | - | - | M 6 | - | 26 | 8.5 | 8 | 17 | 9.5 | Так |
592
|
|||
| GN 817-10-12-GK | 4 | 12 | 10 | 10 | M 16 x 1.5 | - | - | M 6 | - | 26 | 8.5 | 8 | 17 | 9.5 | Так |
624
|
|||
| GN 817-12-15-B | - | 15 | - | 12 | M 20 x 1.5 | 28.5 | 33 | - | 71.5 | 33 | - | 10 | 22 | 11.5 | Так |
838
|
|||
| GN 817-12-15-BK | - | 15 | - | 12 | M 20 x 1.5 | 28.5 | 33 | - | 71.5 | 33 | - | 10 | 22 | 11.5 | Так |
900
|
|||
| GN 817-12-15-C | - | 15 | - | 12 | M 20 x 1.5 | 28.5 | 33 | - | 71.5 | 33 | - | 10 | 22 | 11.5 | Так |
981
|
|||
| GN 817-12-15-CK | - | 15 | - | 12 | M 20 x 1.5 | 28.5 | 33 | - | 71.5 | 33 | - | 10 | 22 | 11.5 | Так |
1043
|
|||
| GN 817-12-15-G | 4 | 15 | 12 | 12 | M 20 x 1.5 | - | - | M 6 | - | 33 | 8.5 | 10 | 22 | 11.5 | Так |
701
|
|||
| GN 817-12-15-GK | 4 | 15 | 12 | 12 | M 20 x 1.5 | - | - | M 6 | - | 33 | 8.5 | 10 | 22 | 11.5 | Так |
762
|
|||
| GN 817-16-20-B | - | 20 | - | 16 | M 24 x 2 | 28.5 | 33 | - | 78.5 | 38 | - | 12 | 27 | 13 | Так |
1305
|
|||
| GN 817-16-20-BK | - | 20 | - | 16 | M 24 x 2 | 28.5 | 33 | - | 78.5 | 38 | - | 12 | 27 | 13 | Так |
1458
|
|||
| GN 817-16-20-C | - | 20 | - | 16 | M 24 x 2 | 28.5 | 33 | - | 78.5 | 38 | - | 12 | 27 | 13 | Так |
1740
|
|||
| GN 817-16-20-CK | - | 20 | - | 16 | M 24 x 2 | 28.5 | 33 | - | 78.5 | 38 | - | 12 | 27 | 13 | Так |
1893
|
|||
| GN 817-16-20-G | 5 | 20 | 15 | 16 | M 24 x 2 | - | - | M 8 | - | 38 | 11.5 | 12 | 27 | 13 | Так |
1112
|
|||
| GN 817-16-20-GK | 5 | 20 | 15 | 16 | M 24 x 2 | - | - | M 8 | - | 38 | 11.5 | 12 | 27 | 13 | Так |
1264
|
|||
| GN 817-4-4-B | - | 4 | - | 4 | M 8 x 1 | 14 | 16 | - | 35 | 16 | - | 5 | 10 | 4.5 | Так |
404
|
|||
| GN 817-4-4-BK | - | 4 | - | 4 | M 8 x 1 | 14 | 16 | - | 35 | 16 | - | 5 | 10 | 4.5 | Так |
419
|
|||
| GN 817-4-4-C | - | 4 | - | 4 | M 8 x 1 | 14 | 16 | - | 35 | 16 | - | 5 | 10 | 4.5 | Так |
455
|
|||
| GN 817-4-4-CK | - | 4 | - | 4 | M 8 x 1 | 14 | 16 | - | 35 | 16 | - | 5 | 10 | 4.5 | Так |
470
|
|||
| GN 817-4-4-G | 2.5 | 4 | 7 | 4 | M 8 x 1 | - | - | M 3 | - | 16 | 4.5 | 5 | 10 | 4.5 | Так |
398
|
|||
| GN 817-4-4-GK | 2.5 | 4 | 7 | 4 | M 8 x 1 | - | - | M 3 | - | 16 | 4.5 | 5 | 10 | 4.5 | Так |
413
|
|||
| GN 817-4-6-B | - | 6 | - | 4 | M 8 x 1 | 14 | 16 | - | 35 | 16 | - | 5 | 10 | 4 | Так |
393
|
|||
| GN 817-4-6-BK | - | 6 | - | 4 | M 8 x 1 | 14 | 16 | - | 35 | 16 | - | 5 | 10 | 4 | Так |
408
|
|||
| GN 817-4-6-C | - | 6 | - | 4 | M 8 x 1 | 14 | 16 | - | 35 | 16 | - | 5 | 10 | 4 | Так |
437
|
|||
| GN 817-4-6-CK | - | 6 | - | 4 | M 8 x 1 | 14 | 16 | - | 35 | 16 | - | 5 | 10 | 4 | Так |
452
|
|||
| GN 817-4-6-G | 2.5 | 6 | 7 | 4 | M 8 x 1 | - | - | M 3 | - | 16 | 4.5 | 5 | 10 | 4 | Так |
418
|
|||
| GN 817-4-6-GK | 2.5 | 6 | 7 | 4 | M 8 x 1 | - | - | M 3 | - | 16 | 4.5 | 5 | 10 | 4 | Так |
433
|
|||
| GN 817-5-5-B | - | 5 | - | 5 | M 10 x 1 | 16 | 19 | - | 40 | 18 | - | 6 | 12 | 5 | Так |
419
|
|||
| GN 817-5-5-BK | - | 5 | - | 5 | M 10 x 1 | 16 | 19 | - | 40 | 18 | - | 6 | 12 | 5 | Так |
436
|
|||
| GN 817-5-5-C | - | 5 | - | 5 | M 10 x 1 | 16 | 19 | - | 40 | 18 | - | 6 | 12 | 5 | Так |
476
|
|||
| GN 817-5-5-CK | - | 5 | - | 5 | M 10 x 1 | 16 | 19 | - | 40 | 18 | - | 6 | 12 | 5 | Так |
493
|
|||
| GN 817-5-5-G | 3 | 5 | 8 | 5 | M 10 x 1 | - | - | M 4 | - | 18 | 5.5 | 6 | 12 | 5 | Так |
448
|
|||
| GN 817-5-5-GK | 3 | 5 | 8 | 5 | M 10 x 1 | - | - | M 4 | - | 18 | 5.5 | 6 | 12 | 5 | Так |
465
|
|||
| GN 817-5-8-B | - | 8 | - | 5 | M 10 x 1 | 16 | 19 | - | 40 | 18 | - | 6 | 12 | 5 | Так |
420
|
|||
| GN 817-5-8-BK | - | 8 | - | 5 | M 10 x 1 | 16 | 19 | - | 40 | 18 | - | 6 | 12 | 5 | Так |
437
|
|||
| GN 817-5-8-C | - | 8 | - | 5 | M 10 x 1 | 16 | 19 | - | 40 | 18 | - | 6 | 12 | 5 | Так |
479
|
|||
| GN 817-5-8-CK | - | 8 | - | 5 | M 10 x 1 | 16 | 19 | - | 40 | 18 | - | 6 | 12 | 5 | Так |
497
|
|||
| GN 817-5-8-G | 3 | 8 | 8 | 5 | M 10 x 1 | - | - | M 4 | - | 18 | 5.5 | 6 | 12 | 5 | Так |
448
|
|||
| GN 817-5-8-GK | 3 | 8 | 8 | 5 | M 10 x 1 | - | - | M 4 | - | 18 | 5.5 | 6 | 12 | 5 | Так |
465
|
|||
| GN 817-6-6-B | - | 6 | - | 6 | M 12 x 1.5 | 20 | 23 | - | 48 | 22 | - | 6 | 14 | 6.5 | Так |
443
|
|||
| GN 817-6-6-BK | - | 6 | - | 6 | M 12 x 1.5 | 20 | 23 | - | 48 | 22 | - | 6 | 14 | 6.5 | Так |
460
|
|||
| GN 817-6-6-C | - | 6 | - | 6 | M 12 x 1.5 | 20 | 23 | - | 48 | 22 | - | 6 | 14 | 6.5 | Так |
505
|
|||
| GN 817-6-6-CK | - | 6 | - | 6 | M 12 x 1.5 | 20 | 23 | - | 48 | 22 | - | 6 | 14 | 6.5 | Так |
522
|
|||
| GN 817-6-6-G | 3.5 | 6 | 9 | 6 | M 12 x 1.5 | - | - | M 5 | - | 22 | 7 | 6 | 14 | 6.5 | Так |
472
|
|||
| GN 817-6-6-GK | 3.5 | 6 | 9 | 6 | M 12 x 1.5 | - | - | M 5 | - | 22 | 7 | 6 | 14 | 6.5 | Так |
489
|
|||
| GN 817-6-9-B | - | 9 | - | 6 | M 12 x 1.5 | 20 | 23 | - | 48 | 22 | - | 6 | 14 | 6 | Так |
444
|
|||
| GN 817-6-9-BK | - | 9 | - | 6 | M 12 x 1.5 | 20 | 23 | - | 48 | 22 | - | 6 | 14 | 6 | Так |
462
|
|||
| GN 817-6-9-C | - | 9 | - | 6 | M 12 x 1.5 | 20 | 23 | - | 48 | 22 | - | 6 | 14 | 6 | Так |
508
|
|||
| GN 817-6-9-CK | - | 9 | - | 6 | M 12 x 1.5 | 20 | 23 | - | 48 | 22 | - | 6 | 14 | 6 | Так |
526
|
|||
| GN 817-6-9-G | 3.5 | 9 | 9 | 6 | M 12 x 1.5 | - | - | M 5 | - | 22 | 7 | 6 | 14 | 6 | Так |
482
|
|||
| GN 817-6-9-GK | 3.5 | 9 | 9 | 6 | M 12 x 1.5 | - | - | M 5 | - | 22 | 7 | 6 | 14 | 6 | Так |
499
|
|||
| GN 817-8-12-B | - | 12 | - | 8 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 8.5 | Так |
560
|
|||
| GN 817-8-12-BK | - | 12 | - | 8 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 8.5 | Так |
592
|
|||
| GN 817-8-12-C | - | 12 | - | 8 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 8.5 | Так |
647
|
|||
| GN 817-8-12-CK | - | 12 | - | 8 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 8.5 | Так |
679
|
|||
| GN 817-8-12-G | 4 | 12 | 10 | 8 | M 16 x 1.5 | - | - | M 6 | - | 26 | 8.5 | 8 | 17 | 8.5 | Так |
561
|
|||
| GN 817-8-12-GK | 4 | 12 | 10 | 8 | M 16 x 1.5 | - | - | M 6 | - | 26 | 8.5 | 8 | 17 | 8.5 | Так |
593
|
|||
| GN 817-8-8-B | - | 8 | - | 8 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 8.5 | Так |
568
|
|||
| GN 817-8-8-BK | - | 8 | - | 8 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 8.5 | Так |
599
|
|||
| GN 817-8-8-C | - | 8 | - | 8 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 8.5 | Так |
646
|
|||
| GN 817-8-8-CK | - | 8 | - | 8 | M 16 x 1.5 | 24 | 28 | - | 58 | 26 | - | 8 | 17 | 8.5 | Так |
678
|
|||
| GN 817-8-8-G | 4 | 8 | 10 | 8 | M 16 x 1.5 | - | - | M 6 | - | 26 | 8.5 | 8 | 17 | 8.5 | Так |
554
|
|||
| GN 817-8-8-GK | 4 | 8 | 10 | 8 | M 16 x 1.5 | - | - | M 6 | - | 26 | 8.5 | 8 | 17 | 8.5 | Так |
585
|
Типи

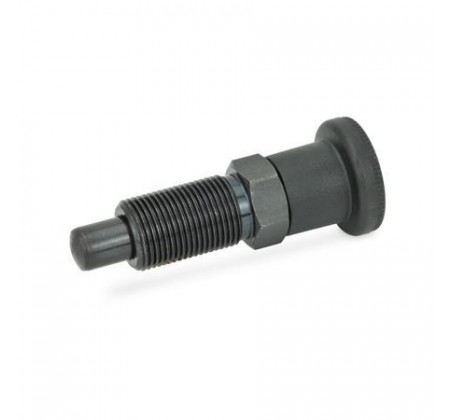

Тип B: без фіксації у віджатому положенні, без контргайки

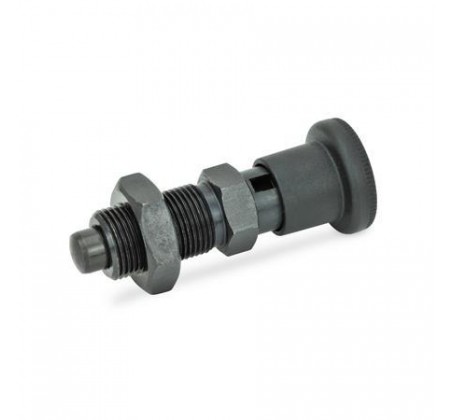

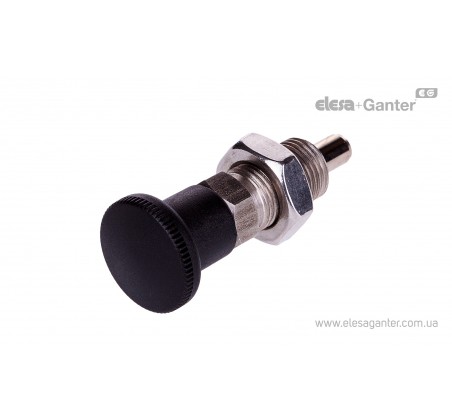

Тип BK: без фіксації у віджатому положенні, з контргайкою
Тип C: з фіксацією у віджатому положенні, без контргайки
Тип CK: з фіксацією у віджатому положенні, з контргайкою
Тип G: зі шпилькою, без контргайки
Тип GK: зі шпилькою, з контргайкою
Сталь
чорніння
Плунжер: загартована сталь
Ручка пластикова (поліамід ПА) (тип В та С)
чорний колір, матове оздоблення
Стопорні штифти GN 817 (типи C/CK) застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні.
Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Насічка утримує штифт у цьому положенні.
