GN 722.5-ST

Сталеві штифти стопорні (фіксатори) фланцеві, що не відключаються

Сталь пластикове покриття/оцинкована, витяжне кільце

GN 722.5-A4

Штифти стопорні фланцеві, що не відключаються з нержавіючої сталі

Нержавіюча сталь високоміцна AISI 316, кільце витяжне

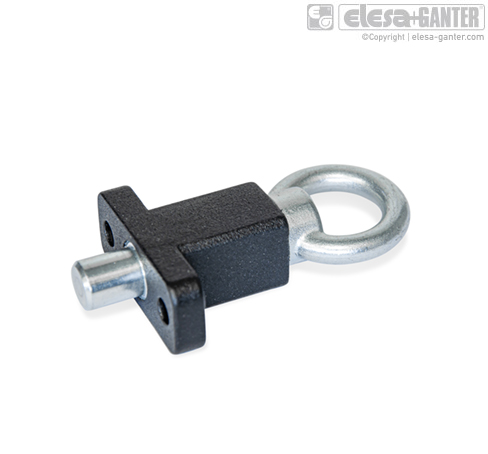

Сталеві штифти стопорні (фіксатори) фланцеві, що не відключаються GN 722.5-ST – фото 1

Сталеві штифти стопорні (фіксатори) фланцеві, що не відключаються GN 722.5-ST – фото 2

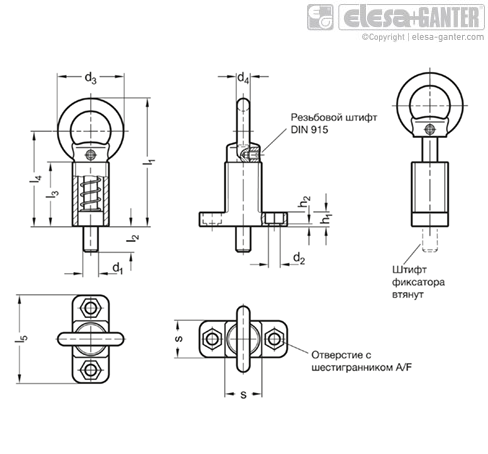

Сталеві штифти стопорні (фіксатори) фланцеві, що не відключаються GN 722.5-ST – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 722.5-ST Сталь пластикове покриття/оцинкована, витяжне кільце

Артікул
Артікул	d₂ +₀.₃	A/F	d₃	h₂	l₂	s	d₄	l₁ ≈	l₃	l₄	m	h₁	l₅	d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 722.5-10-20-A-SW	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	10	15	50	Так	1165 грн	Детальніше
GN 722.5-10-20-A-SW Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 10 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1165 грн Так До кошику
GN 722.5-10-20-A-ZB	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	10	15	50	Так	1063 грн	Детальніше
GN 722.5-10-20-A-ZB Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 10 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1063 грн Так До кошику
GN 722.5-12-20-A-SW	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	12	15	50	Так	1158 грн	Детальніше
GN 722.5-12-20-A-SW Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 12 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1158 грн Так До кошику
GN 722.5-12-20-A-ZB	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	12	15	50	Так	1066 грн	Детальніше
GN 722.5-12-20-A-ZB Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 12 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1066 грн Так До кошику
GN 722.5-14-20-A-SW	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	14	15	50	Під замовлення	1165 грн	Детальніше
GN 722.5-14-20-A-SW Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 14 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1165 грн Під замовлення До кошику
GN 722.5-14-20-A-ZB	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	14	15	50	Так	1066 грн	Детальніше
GN 722.5-14-20-A-ZB Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 14 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1066 грн Так До кошику
GN 722.5-16-30-A-SW	10.1	17	50	5	20	30	10	103	54	78	55	15	80	16	30	110	Так	2481 грн	Детальніше
GN 722.5-16-30-A-SW Характеристики: d₂ +₀.₃ 10.1 A/F 17 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 m 55 h₁ 15 l₅ 80 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 16 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2481 грн Так До кошику
GN 722.5-16-30-A-ZB	10.1	17	50	5	20	30	10	103	54	78	55	15	80	16	30	110	Так	2271 грн	Детальніше
GN 722.5-16-30-A-ZB Характеристики: d₂ +₀.₃ 10.1 A/F 17 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 m 55 h₁ 15 l₅ 80 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 16 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2271 грн Так До кошику
GN 722.5-20-30-A-SW	10.1	17	50	5	20	30	10	103	54	78	55	15	80	20	30	110	Так	2493 грн	Детальніше
GN 722.5-20-30-A-SW Характеристики: d₂ +₀.₃ 10.1 A/F 17 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 m 55 h₁ 15 l₅ 80 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 20 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2493 грн Так До кошику
GN 722.5-20-30-A-ZB	10.1	17	50	5	20	30	10	103	54	78	55	15	80	20	30	110	Так	2293 грн	Детальніше
GN 722.5-20-30-A-ZB Характеристики: d₂ +₀.₃ 10.1 A/F 17 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 m 55 h₁ 15 l₅ 80 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 20 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2293 грн Так До кошику
GN 722.5-8-20-A-SW	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	8	15	50	Так	1165 грн	Детальніше
GN 722.5-8-20-A-SW Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 8 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1165 грн Так До кошику
GN 722.5-8-20-A-ZB	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	8	15	50	Так	1063 грн	Детальніше
GN 722.5-8-20-A-ZB Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 8 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1063 грн Так До кошику

Характеристики

Тип
Тип A: з витяжним кільцем
Варіант виконання зі сталі ST
Напрямний корпус
Прецизійне лиття зі сталі
оцинкований, з блакитною пасивацією ZB
оцинкований та порошковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення SW
Штифт фіксатора / витяжне кільце
Оцинкована сталь, з блакитною пасивацією
пружина
Нержавіюча сталь AISI 316Ti
Гвинт установки DIN 915
Оцинкована сталь

особливості та сфери застосування

Зі стопорними фіксаторами GN 722.5, штифт фіксатора приводиться в дію за допомогою витяжного кільця. Це здійснюється або вручну за допомогою кабелю або за допомогою подовженого натяжного стрижня з гаком. Варіанти виконання ZB і SW призначені для таких сфер застосування, як зведення сталевих конструкцій

Допуски за розмірами між штифтом фіксатора та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть після зварювання, нанесення шару антикорозійного захисту або у разі забруднення.

Шестигранні монтажні отвори дозволяють використовувати гвинти з головкою під торцевий ключ стандарту DIN 912 і гвинти з шестигранною головкою або гайки відповідно до стандартів DIN 931 або DIN 934.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_722.5.pdf

Залиште відгук про товар!

ZB - сталь оцинкована, з блакитною пасивацією
SW - сталь оцинкована порошкове покриття чорний колір, RAL 9005
