| Артікул | A/F | d2 | k | d3 | l2 | l3 | l4 | l1 min | Пружинная нагрузка в Н ≈начальная | Пружинная нагрузка в Н ≈конечная | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.2-10-12-B | 8 | 12 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 10 | 17 | 9.5 | Так |
705
|
|||
| GN 817.2-10-12-BK | 8 | 12 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 10 | 17 | 9.5 | Так |
737
|
|||
| GN 817.2-10-12-C | 8 | 12 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 10 | 17 | 9.5 | Так |
808
|
|||
| GN 817.2-10-12-CK | 8 | 12 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 10 | 17 | 9.5 | Так |
840
|
|||
| GN 817.2-12-15-B | 10 | 15 | 28 | M 20 x 1.5 | 36 | 79 | 33 | 12 | 22 | 11.5 | Так |
926
|
|||
| GN 817.2-12-15-BK | 10 | 15 | 28 | M 20 x 1.5 | 36 | 79 | 33 | 12 | 22 | 11.5 | Так |
988
|
|||
| GN 817.2-12-15-C | 10 | 15 | 28 | M 20 x 1.5 | 36 | 79 | 33 | 12 | 22 | 11.5 | Так |
1086
|
|||
| GN 817.2-12-15-CK | 10 | 15 | 28 | M 20 x 1.5 | 36 | 79 | 33 | 12 | 22 | 11.5 | Так |
1149
|
|||
| GN 817.2-4-4-B | 5 | 4 | 16 | M 8 x 1 | 21 | 42 | 16 | 4 | 10 | 4.5 | Так |
490
|
|||
| GN 817.2-4-4-BK | 5 | 4 | 16 | M 8 x 1 | 21 | 42 | 16 | 4 | 10 | 4.5 | Так |
506
|
|||
| GN 817.2-4-4-C | 5 | 4 | 16 | M 8 x 1 | 21 | 42 | 16 | 4 | 10 | 4.5 | Так |
557
|
|||
| GN 817.2-4-4-CK | 5 | 4 | 16 | M 8 x 1 | 21 | 42 | 16 | 4 | 10 | 4.5 | Так |
572
|
|||
| GN 817.2-4-6-B | 5 | 6 | 16 | M 8 x 1 | 21 | 42 | 16 | 4 | 10 | 4 | Так |
488
|
|||
| GN 817.2-4-6-BK | 5 | 6 | 16 | M 8 x 1 | 21 | 42 | 16 | 4 | 10 | 4 | Так |
503
|
|||
| GN 817.2-4-6-C | 5 | 6 | 16 | M 8 x 1 | 21 | 42 | 16 | 4 | 10 | 4 | Так |
542
|
|||
| GN 817.2-4-6-CK | 5 | 6 | 16 | M 8 x 1 | 21 | 42 | 16 | 4 | 10 | 4 | Так |
557
|
|||
| GN 817.2-5-5-B | 6 | 5 | 19 | M 10 x 1 | 24 | 48 | 18 | 5 | 12 | 5 | Так |
508
|
|||
| GN 817.2-5-5-BK | 6 | 5 | 19 | M 10 x 1 | 24 | 48 | 18 | 5 | 12 | 5 | Так |
526
|
|||
| GN 817.2-5-5-C | 6 | 5 | 19 | M 10 x 1 | 24 | 48 | 18 | 5 | 12 | 5 | Так |
579
|
|||
| GN 817.2-5-5-CK | 6 | 5 | 19 | M 10 x 1 | 24 | 48 | 18 | 5 | 12 | 5 | Так |
597
|
|||
| GN 817.2-5-8-B | 6 | 8 | 19 | M 10 x 1 | 24 | 48 | 18 | 5 | 12 | 5 | Так |
512
|
|||
| GN 817.2-5-8-BK | 6 | 8 | 19 | M 10 x 1 | 24 | 48 | 18 | 5 | 12 | 5 | Так |
530
|
|||
| GN 817.2-5-8-C | 6 | 8 | 19 | M 10 x 1 | 24 | 48 | 18 | 5 | 12 | 5 | Так |
582
|
|||
| GN 817.2-5-8-CK | 6 | 8 | 19 | M 10 x 1 | 24 | 48 | 18 | 5 | 12 | 5 | Так |
601
|
|||
| GN 817.2-6-6-B | 6 | 6 | 23 | M 12 x 1.5 | 30 | 58 | 22 | 6 | 14 | 6.5 | Так |
542
|
|||
| GN 817.2-6-6-BK | 6 | 6 | 23 | M 12 x 1.5 | 30 | 58 | 22 | 6 | 14 | 6.5 | Так |
560
|
|||
| GN 817.2-6-6-C | 6 | 6 | 23 | M 12 x 1.5 | 30 | 58 | 22 | 6 | 14 | 6.5 | Так |
615
|
|||
| GN 817.2-6-6-CK | 6 | 6 | 23 | M 12 x 1.5 | 30 | 58 | 22 | 6 | 14 | 6.5 | Так |
633
|
|||
| GN 817.2-6-9-B | 6 | 9 | 23 | M 12 x 1.5 | 30 | 58 | 22 | 6 | 14 | 6 | Так |
550
|
|||
| GN 817.2-6-9-BK | 6 | 9 | 23 | M 12 x 1.5 | 30 | 58 | 22 | 6 | 14 | 6 | Так |
567
|
|||
| GN 817.2-6-9-C | 6 | 9 | 23 | M 12 x 1.5 | 30 | 58 | 22 | 6 | 14 | 6 | Так |
610
|
|||
| GN 817.2-6-9-CK | 6 | 9 | 23 | M 12 x 1.5 | 30 | 58 | 22 | 6 | 14 | 6 | Так |
627
|
|||
| GN 817.2-8-12-B | 8 | 12 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 8 | 17 | 8.5 | Так |
662
|
|||
| GN 817.2-8-12-BK | 8 | 12 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 8 | 17 | 8.5 | Так |
694
|
|||
| GN 817.2-8-12-C | 8 | 12 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 8 | 17 | 8.5 | Так |
763
|
|||
| GN 817.2-8-12-CK | 8 | 12 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 8 | 17 | 8.5 | Так |
796
|
|||
| GN 817.2-8-8-B | 8 | 8 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 8 | 17 | 8.5 | Так |
674
|
|||
| GN 817.2-8-8-BK | 8 | 8 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 8 | 17 | 8.5 | Так |
707
|
|||
| GN 817.2-8-8-C | 8 | 8 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 8 | 17 | 8.5 | Так |
762
|
|||
| GN 817.2-8-8-CK | 8 | 8 | 28 | M 16 x 1.5 | 36 | 70 | 26 | 8 | 17 | 8.5 | Так |
795
|
Типи
Тип B: без фіксації у віджатому положенні, без контргайки
Тип BK: без фіксації у віджатому положенні, з контргайкою
Тип C: з фіксацією у віджатому положенні, без контргайки
Тип CK: з фіксацією у віджатому положенні, з контргайкою
Варіант виконання зі сталі
чорніння
Плунжер: загартована сталь
Ручка пластикова (поліамід ПА)
чорний колір, матове оздоблення

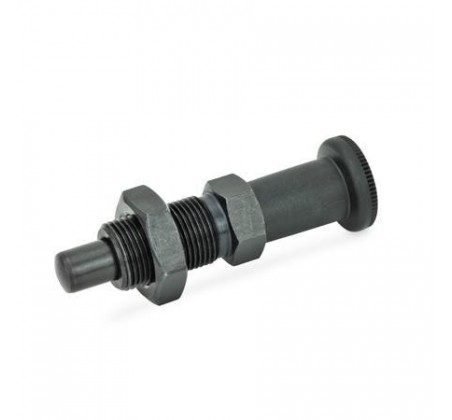

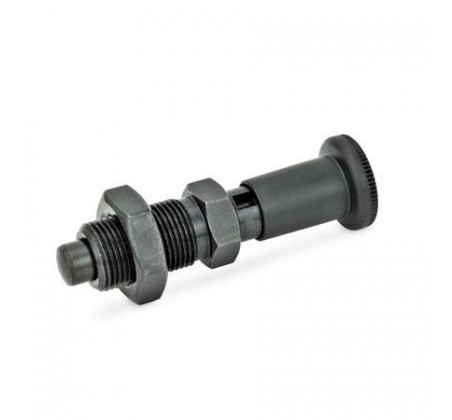

Стопорні штифти GN 817.2 аналогічні GN 817 і відрізняються тільки довшою ручкою для захоплення, що зручно при частому використанні.
Типи C/CK застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Насічка утримує штифт у цьому положенні.
