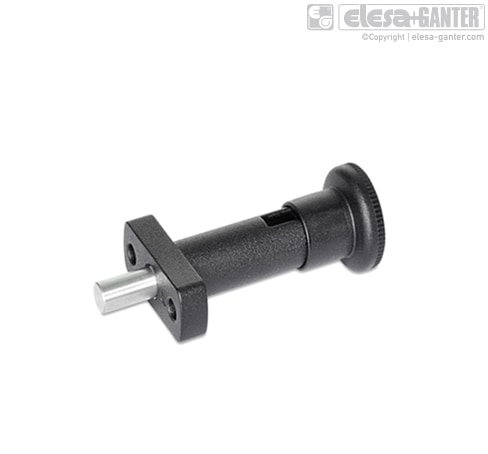

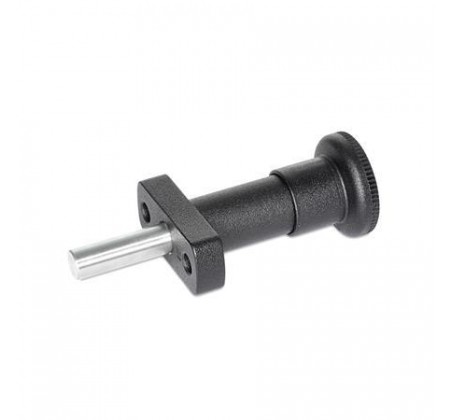

Фланцеві штифти стопорні (фіксатори) посилений плунжер GN 817.9
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 817.9 Цинк пластикове покриття, плунжер нержавіюча сталь, що відключаються/не відключаються, ручки поліамід
| Артікул | d2 | k | l1 | d3 | l2 | d4 | d5 | l3 | l4 | d6 | t | b | l6 | l8 | l5 | l7 | Пружинная нагрузка в Н ≈начальная | Пружинная нагрузка в Н ≈конечная | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.9-10-12-B | 16 | 38 | 10 | 5.3 | 12 | 28 | 7.5 | 26 | 30 | M 4 | 25.4 | 14 | 26 | 39.2 | 58 | 8 | 8 | 9.5 | Так |
951
|
|||
| GN 817.9-10-12-C | 16 | 38 | 10 | 5.3 | 12 | 28 | 7.5 | 26 | 30 | M 4 | 25.4 | 14 | 26 | 39.5 | 58 | 8 | 8 | 9.5 | Так |
951
|
|||
| GN 817.9-7-6-B | 13 | 34 | 7 | 4.3 | 6 | 23 | 5 | 22 | 20 | M 3 | 17.6 | 8 | 22 | 31 | 48 | 6 | 7 | 6.5 | Так |
777
|
|||
| GN 817.9-7-6-C | 13 | 34 | 7 | 4.3 | 6 | 23 | 5 | 22 | 20 | M 3 | 17.6 | 8 | 22 | 31 | 48 | 6 | 7 | 6.5 | Так |
776
|
|||
| GN 817.9-7-9-B | 13 | 34 | 7 | 4.3 | 9 | 23 | 5 | 22 | 20 | M 3 | 21.1 | 11 | 22 | 27.5 | 48 | 6 | 7 | 6 | Так |
761
|
|||
| GN 817.9-7-9-C | 13 | 34 | 7 | 4.3 | 9 | 23 | 5 | 22 | 20 | M 3 | 21.1 | 11 | 22 | 27.5 | 48 | 6 | 7 | 6 | Так |
762
|
|||
| GN 817.9-8-12-B | 16 | 38 | 8 | 5.3 | 12 | 28 | 6 | 26 | 25 | M 4 | 25.6 | 14 | 26 | 34 | 58 | 8 | 8 | 8.5 | Так |
875
|
|||
| GN 817.9-8-12-C | 16 | 38 | 8 | 5.3 | 12 | 28 | 6 | 26 | 25 | M 4 | 25.6 | 14 | 26 | 34 | 58 | 8 | 8 | 8.5 | Так |
884
|
|||
| GN 817.9-8-8-B | 16 | 38 | 8 | 5.3 | 8 | 28 | 6 | 26 | 25 | M 4 | 20.6 | 10 | 26 | 39 | 58 | 8 | 8 | 8.5 | Так |
876
|
|||
| GN 817.9-8-8-C | 16 | 38 | 8 | 5.3 | 8 | 28 | 6 | 26 | 25 | M 4 | 20.6 | 10 | 26 | 39. | 58 | 8 | 8 | 8.5 | Так |
880
|
Характеристики
Типи
Тип B: без фіксації у віджатому положенні
Тип C: з фіксацією у віджатому положенні
Напрямна
Цинк, лиття під тиском
із пластиковим покриттям
чорний колір, текстуроване оздоблення
Ось
Нержавіюча сталь AISI 303
Гвинт із потайною головкою DIN 7991
Нержавіюча сталь AISI 304
Поворотна ручка
Пластик (поліамід PA)
чорний колір, матове оздоблення
особливості та сфери застосування
Технологія виробництва стопорних штифтів GN 817.9 дозволяє виготовляти на замовлення нестандартні варіанти стопорних стрижнів щодо невеликих кількостей і з економічною вигодою.

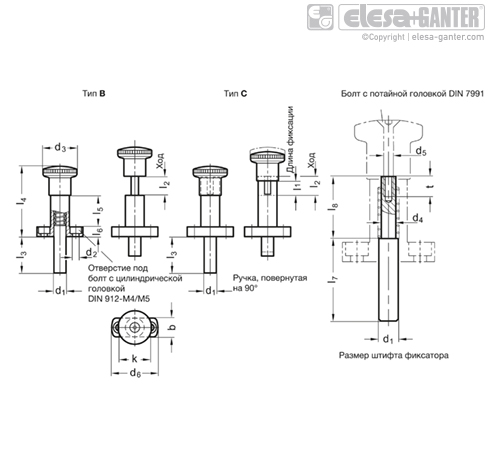

При необхідності стопорні стрижні можуть бути оброблені або виготовлені оператором (користувачем), як показано на кресленні. Вони збираються з використанням гвинта з потайною головкою і, отже, можуть бути зібрані кілька разів. Усі деталі поставляються у розібраному вигляді.
Стопорні штифти типу застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Насічка утримує штифт у цьому положенні.
Залиште відгук про товар!
- Тип B: без фіксації у віджатому положенні
- Тип C: з фіксацією у віджатому положенні
