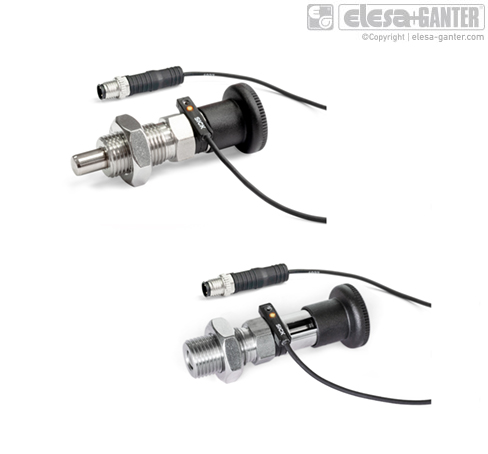

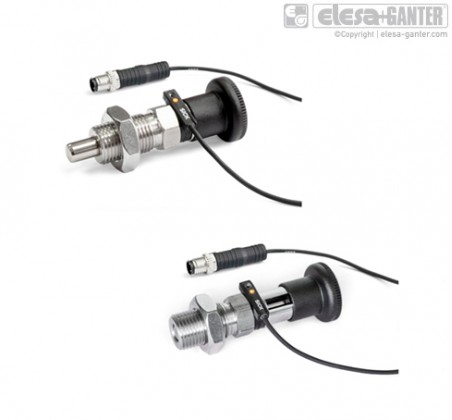

Стопорні штифти з електронним датчиком контролю положення GN 817.6
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 817.6 Нержавіюча сталь, ручка поліамід, що відключаються/не відключаються, магнітний датчик, IP 67

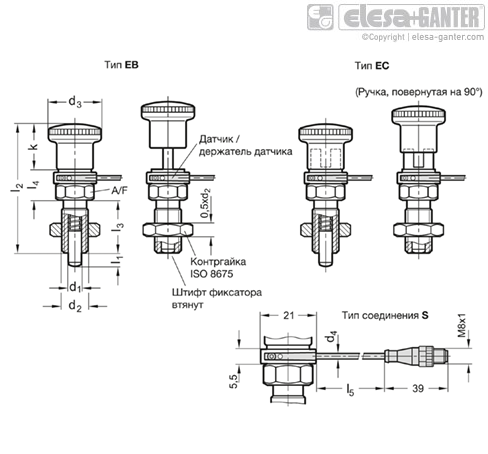

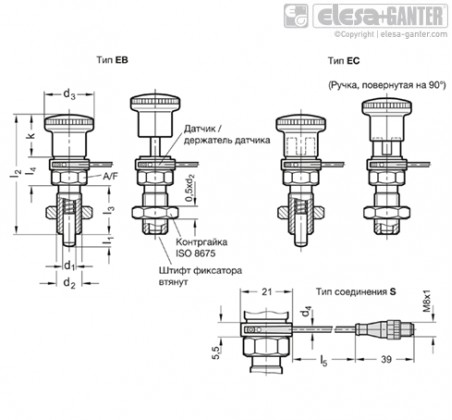

| Артікул | A/F | d2 | k | l1 | d3 | l2 | d4 | l3 | l4 | d1 вiсь -0.02/-0.05 отвiр H7 | Довжина кабеля l5 в м. | Пружинная нагрузкав Н≈ начальная | Пружинная нагрузкав Н≈ конечная | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.6-10-12-EB-S-0,5 | 17 | M 16 x 1,5 | 24 | 12 | 28 | 64.5 | 2 | 26 | 14.5 | 10 | 0.5 | 9.5 | 38 | Так |
6160
|
|||
| GN 817.6-10-12-EC-S-0,5 | 17 | M 16 x 1,5 | 24 | 12 | 28 | 64.5 | 2 | 26 | 14.5 | 10 | 0.5 | 9.5 | 38 | Так |
7022
|
|||
| GN 817.6-12-15-EB-S-0,5 | 22 | M 20 x 1,5 | 28.5 | 15 | 33 | 78 | 2 | 33 | 16.5 | 12 | 0.5 | 11.5 | 40 | Так |
6524
|
|||
| GN 817.6-12-15-EC-S-0,5 | 22 | M 20 x 1,5 | 28.5 | 15 | 33 | 78 | 2 | 33 | 16.5 | 12 | 0.5 | 11.5 | 40 | Так |
7308
|
|||
| GN 817.6-16-20-EB-S-0,5 | 27 | M 24 x 2 | 28.5 | 20 | 33 | 85 | 2 | 38 | 18.5 | 16 | 0.5 | 13 | 54 | Так |
7186
|
|||
| GN 817.6-16-20-EC-S-0,5 | 27 | M 24 x 2 | 28.5 | 20 | 33 | 85 | 2 | 38 | 18.5 | 16 | 0.5 | 13 | 54 | Так |
8104
|
|||
| GN 817.6-4-6-EB-S-0,5 | 10 | M 8 x 1 | 14 | 6 | 16 | 41.5 | 2 | 16 | 11.5 | 4 | 0.5 | 4 | 12.5 |
Під замовлення
|
5531
|
|||
| GN 817.6-4-6-EC-S-0,5 | 10 | M 8 x 1 | 14 | 6 | 16 | 41.5 | 2 | 16 | 11.5 | 4 | 0.5 | 4 | 12.5 | Так |
5936
|
|||
| GN 817.6-5-8-EB-S-0,5 | 12 | M 10 x 1 | 16 | 8 | 19 | 46.5 | 2 | 18 | 12.5 | 5 | 0.5 | 5 | 18 | Так |
5531
|
|||
| GN 817.6-5-8-EC-S-0,5 | 12 | M 10 x 1 | 16 | 8 | 19 | 46.5 | 2 | 18 | 12.5 | 5 | 0.5 | 5 | 18 | Так |
5832
|
|||
| GN 817.6-6-9-EB-S-0,5 | 14 | M 12 x 1,5 | 20 | 9 | 23 | 54.5 | 2 | 22 | 12.5 | 6 | 0.5 | 6 | 25 | Так |
5744
|
|||
| GN 817.6-6-9-EC-S-0,5 | 14 | M 12 x 1,5 | 20 | 9 | 23 | 54.5 | 2 | 22 | 12.5 | 6 | 0.5 | 6 | 25 | Так |
6075
|
|||
| GN 817.6-8-12-EB-S-0,5 | 17 | M 16 x 1,5 | 24 | 12 | 28 | 64.5 | 2 | 26 | 14.5 | 8 | 0.5 | 8.5 | 28 | Так |
5850
|
|||
| GN 817.6-8-12-EC-S-0,5 | 17 | M 16 x 1,5 | 24 | 12 | 28 | 64.5 | 2 | 26 | 14.5 | 8 | 0.5 | 8.5 | 28 | Так |
6669
|
Характеристики
Типи
Тип EB: з контролем зчеплення, без фіксації у віджатому положенні
Тип EC: з контролем зчеплення, з фіксацією у віджатому положенні
Тип з'єднання
Тип з'єднання S: заглушка
Нержавіюча сталь
AISI 303
Фіксуючий стрижень із хімічно нікельованої сталі
Ручка пластикова (поліамід ПА)
чорний колір, матове оздоблення
не знімна
Магніт
Магнітотвердий ферит
Датчик / утримувач датчика
Пластик (поліамід ПА), чорний матовий
Кабель (зовнішня оболонка)
Поліуретан PUR, чорний
Шестигранні гайки ISO 8675
Нержавіюча сталь A2
Клас захисту ІР 67
особливості та сфери застосування
Стопорні штифти з нержавіючої сталі GN 817.6 з датчиком контролю стану забезпечують електронний моніторинг стану штифтів. Для цього магніт вбудований в штифт, який включає датчик після зчеплення приблизно 2/3 довжини захоплення l1.
Потім електроніка датчика посилає сигнал високого рівня, наприклад, систему керування машиною, і додатково показує даний стан вимикача за допомогою світлодіода на датчику.
Для попередження відмов на стопорні штифти не повинні впливати ніякі зовнішні магнітні поля. Стопорні штифти з нержавіючої сталі GN 817.6 поставляються з датчиком, тримачем датчика, шестигранним ключем Allen® та шестигранною гайкою.
Інструкції з монтажу
Положення кабелю датчика можна вільно вибирати під час монтажу тримача датчика.
Етапи монтажу:
1. Вставте датчик у тримач збоку.
2. Затягніть гвинт датчика із шестигранним отвором у головці.
3. Закріпіть утримувач датчика в кільцевій канавці стопорного штифта в будь-якому напрямку і за необхідності відрегулюйте напрямки шляхом прокручування.
Залиште відгук про товар!
- Тип EB: без фіксації у віджатому положенні
- Тип EC: з фіксацією у віджатому положенні
