Фіксатори з довгим штоком, що відключаються/не відключаються GN 817.8

Друк

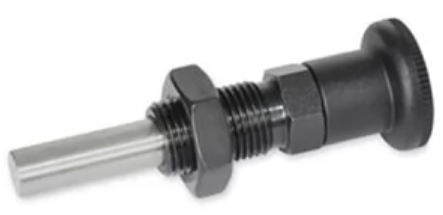

GN 817.8

Фіксатори з довгим штоком, що відключаються/не відключаються

Сталь, шток нержавіюча сталь, ручка поліамід чорний колір, з гайкою/без

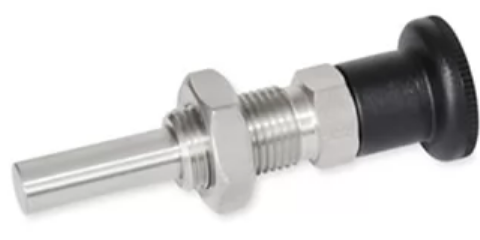

GN 817.8-NI

Стопорні фіксатори подовжені розбірні, що відключаються/не відключаються

Нержавіюча сталь, ручка поліамід чорний колір, з гайкою/без

Фіксатори з довгим штоком, що відключаються/не відключаються GN 817.8 – фото 1

Фіксатори з довгим штоком, що відключаються/не відключаються GN 817.8 – фото 2

Фіксатори з довгим штоком, що відключаються/не відключаються GN 817.8 – фото 3

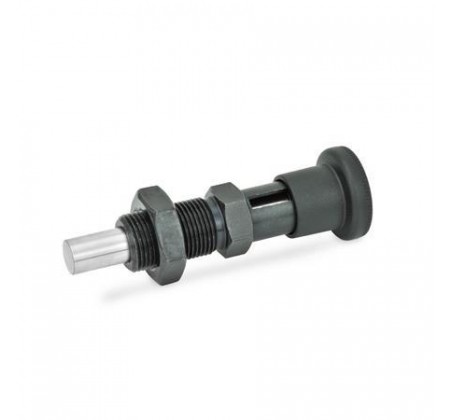

Фіксатори з довгим штоком, що відключаються/не відключаються GN 817.8 – фото 4

Фіксатори з довгим штоком, що відключаються/не відключаються GN 817.8 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 817.8 Сталь, шток нержавіюча сталь, ручка поліамід чорний колір, з гайкою/без

Артікул
Артікул	A/F	d₂	k	l₁	d₃	l₂	d₄	d₅	l₃	l₄	t	l₆	l₈	l₅	l₇	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 817.8-10-12-B-ST	8	14	M4	10	M16x1.5	12	28	7.5	24	30	25.4	26	39.2	58	8	17	9.5	Так	882 грн	Детальніше
GN 817.8-10-12-B-ST Характеристики: A/F 8 d₂ 14 k M4 l₁ 10 d<sub>3</sub> M16x1.5 l₂ 12 d₄ 28 d₅ 7.5 l₃ 24 l₄ 30 t 25.4 l₆ 26 l₈ 39.2 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 9.5 882 грн Так До кошику
GN 817.8-10-12-BK-ST	8	14	M4	10	M16x1.5	12	28	7.5	24	30	25.4	26	39.2	58	8	17	9.5	Так	914 грн	Детальніше
GN 817.8-10-12-BK-ST Характеристики: A/F 8 d₂ 14 k M4 l₁ 10 d<sub>3</sub> M16x1.5 l₂ 12 d₄ 28 d₅ 7.5 l₃ 24 l₄ 30 t 25.4 l₆ 26 l₈ 39.2 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 9.5 914 грн Так До кошику
GN 817.8-10-12-C-ST	8	14	M4	10	M16x1.5	12	28	7.5	24	30	25.4	26	39.2	58	8	17	9.5	Так	1016 грн	Детальніше
GN 817.8-10-12-C-ST Характеристики: A/F 8 d₂ 14 k M4 l₁ 10 d<sub>3</sub> M16x1.5 l₂ 12 d₄ 28 d₅ 7.5 l₃ 24 l₄ 30 t 25.4 l₆ 26 l₈ 39.2 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 9.5 1016 грн Так До кошику
GN 817.8-10-12-CK-ST	8	14	M4	10	M16x1.5	12	28	7.5	24	30	25.4	26	39.2	58	8	17	9.5	Так	1049 грн	Детальніше
GN 817.8-10-12-CK-ST Характеристики: A/F 8 d₂ 14 k M4 l₁ 10 d<sub>3</sub> M16x1.5 l₂ 12 d₄ 28 d₅ 7.5 l₃ 24 l₄ 30 t 25.4 l₆ 26 l₈ 39.2 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 9.5 1049 грн Так До кошику
GN 817.8-12-15-B-ST	13.5	17	M6	12	M20x1.5	15	33	9	28.5	35	31.3	33	47.3	71.5	10	22	11.5	Так	1244 грн	Детальніше
GN 817.8-12-15-B-ST Характеристики: A/F 13.5 d₂ 17 k M6 l₁ 12 d<sub>3</sub> M20x1.5 l₂ 15 d₄ 33 d₅ 9 l₃ 28.5 l₄ 35 t 31.3 l₆ 33 l₈ 47.3 l₅ 71.5 l₇ 10 Пружинная нагрузка в Н ≈начальная 22 Пружинная нагрузка в Н ≈конечная 11.5 1244 грн Так До кошику
GN 817.8-12-15-BK-ST	13.5	17	M6	12	M20x1.5	15	33	9	28.5	35	31.3	33	47.3	71.5	10	22	11.5	Так	1308 грн	Детальніше
GN 817.8-12-15-BK-ST Характеристики: A/F 13.5 d₂ 17 k M6 l₁ 12 d<sub>3</sub> M20x1.5 l₂ 15 d₄ 33 d₅ 9 l₃ 28.5 l₄ 35 t 31.3 l₆ 33 l₈ 47.3 l₅ 71.5 l₇ 10 Пружинная нагрузка в Н ≈начальная 22 Пружинная нагрузка в Н ≈конечная 11.5 1308 грн Так До кошику
GN 817.8-12-15-C-ST	13.5	17	M6	12	M20x1.5	15	33	9	28.5	35	31.3	33	47.3	71.5	10	22	11.5	Так	1415 грн	Детальніше
GN 817.8-12-15-C-ST Характеристики: A/F 13.5 d₂ 17 k M6 l₁ 12 d<sub>3</sub> M20x1.5 l₂ 15 d₄ 33 d₅ 9 l₃ 28.5 l₄ 35 t 31.3 l₆ 33 l₈ 47.3 l₅ 71.5 l₇ 10 Пружинная нагрузка в Н ≈начальная 22 Пружинная нагрузка в Н ≈конечная 11.5 1415 грн Так До кошику
GN 817.8-12-15-CK-ST	13.5	17	M6	12	M20x1.5	15	33	9	28.5	35	31.3	33	47.3	71.5	10	22	11.5	Так	1478 грн	Детальніше
GN 817.8-12-15-CK-ST Характеристики: A/F 13.5 d₂ 17 k M6 l₁ 12 d<sub>3</sub> M20x1.5 l₂ 15 d₄ 33 d₅ 9 l₃ 28.5 l₄ 35 t 31.3 l₆ 33 l₈ 47.3 l₅ 71.5 l₇ 10 Пружинная нагрузка в Н ≈начальная 22 Пружинная нагрузка в Н ≈конечная 11.5 1478 грн Так До кошику
GN 817.8-7-6-B-ST	7	8	M3	7	M12x1.5	6	23	5	20	20	17.6	22	31	48	6	14	6.5	Так	657 грн	Детальніше
GN 817.8-7-6-B-ST Характеристики: A/F 7 d₂ 8 k M3 l₁ 7 d<sub>3</sub> M12x1.5 l₂ 6 d₄ 23 d₅ 5 l₃ 20 l₄ 20 t 17.6 l₆ 22 l₈ 31 l₅ 48 l₇ 6 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6.5 657 грн Так До кошику
GN 817.8-7-6-BK-ST	7	8	M3	7	M12x1.5	6	23	5	20	20	17.6	22	31	48	6	14	6.5	Так	674 грн	Детальніше
GN 817.8-7-6-BK-ST Характеристики: A/F 7 d₂ 8 k M3 l₁ 7 d<sub>3</sub> M12x1.5 l₂ 6 d₄ 23 d₅ 5 l₃ 20 l₄ 20 t 17.6 l₆ 22 l₈ 31 l₅ 48 l₇ 6 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6.5 674 грн Так До кошику
GN 817.8-7-6-C-ST	7	8	M3	7	M12x1.5	6	23	5	20	20	17.6	22	31	48	6	14	6.5	Так	752 грн	Детальніше
GN 817.8-7-6-C-ST Характеристики: A/F 7 d₂ 8 k M3 l₁ 7 d<sub>3</sub> M12x1.5 l₂ 6 d₄ 23 d₅ 5 l₃ 20 l₄ 20 t 17.6 l₆ 22 l₈ 31 l₅ 48 l₇ 6 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6.5 752 грн Так До кошику
GN 817.8-7-6-CK-ST	7	8	M3	7	M12x1.5	6	23	5	20	20	17.6	22	31	48	6	14	6.5	Так	770 грн	Детальніше
GN 817.8-7-6-CK-ST Характеристики: A/F 7 d₂ 8 k M3 l₁ 7 d<sub>3</sub> M12x1.5 l₂ 6 d₄ 23 d₅ 5 l₃ 20 l₄ 20 t 17.6 l₆ 22 l₈ 31 l₅ 48 l₇ 6 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6.5 770 грн Так До кошику
GN 817.8-7-9-B-ST	7	11	M3	7	M12x1.5	9	23	5	20	20	21.1	22	27.5	48	6	14	6	Так	645 грн	Детальніше
GN 817.8-7-9-B-ST Характеристики: A/F 7 d₂ 11 k M3 l₁ 7 d<sub>3</sub> M12x1.5 l₂ 9 d₄ 23 d₅ 5 l₃ 20 l₄ 20 t 21.1 l₆ 22 l₈ 27.5 l₅ 48 l₇ 6 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6 645 грн Так До кошику
GN 817.8-7-9-BK-ST	7	11	M3	7	M12x1.5	9	23	5	20	20	21.1	22	27.5	48	6	14	6	Так	663 грн	Детальніше
GN 817.8-7-9-BK-ST Характеристики: A/F 7 d₂ 11 k M3 l₁ 7 d<sub>3</sub> M12x1.5 l₂ 9 d₄ 23 d₅ 5 l₃ 20 l₄ 20 t 21.1 l₆ 22 l₈ 27.5 l₅ 48 l₇ 6 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6 663 грн Так До кошику
GN 817.8-7-9-C-ST	7	11	M3	7	M12x1.5	9	23	5	20	20	21.1	22	27.5	48	6	14	6	Так	728 грн	Детальніше
GN 817.8-7-9-C-ST Характеристики: A/F 7 d₂ 11 k M3 l₁ 7 d<sub>3</sub> M12x1.5 l₂ 9 d₄ 23 d₅ 5 l₃ 20 l₄ 20 t 21.1 l₆ 22 l₈ 27.5 l₅ 48 l₇ 6 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6 728 грн Так До кошику
GN 817.8-7-9-CK-ST	7	11	M3	7	M12x1.5	9	23	5	20	20	21.1	22	27.5	48	6	14	6	Так	747 грн	Детальніше
GN 817.8-7-9-CK-ST Характеристики: A/F 7 d₂ 11 k M3 l₁ 7 d<sub>3</sub> M12x1.5 l₂ 9 d₄ 23 d₅ 5 l₃ 20 l₄ 20 t 21.1 l₆ 22 l₈ 27.5 l₅ 48 l₇ 6 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6 747 грн Так До кошику
GN 817.8-8-12-B-ST	8	14	M4	8	M16x1.5	12	28	6	24	25	25.6	26	34	58	8	17	8.5	Під замовлення	785 грн	Детальніше
GN 817.8-8-12-B-ST Характеристики: A/F 8 d₂ 14 k M4 l₁ 8 d<sub>3</sub> M16x1.5 l₂ 12 d₄ 28 d₅ 6 l₃ 24 l₄ 25 t 25.6 l₆ 26 l₈ 34 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 785 грн Під замовлення До кошику
GN 817.8-8-12-BK-ST	8	14	M4	8	M16x1.5	12	28	6	24	25	25.6	26	34	58	8	17	8.5	Під замовлення	818 грн	Детальніше
GN 817.8-8-12-BK-ST Характеристики: A/F 8 d₂ 14 k M4 l₁ 8 d<sub>3</sub> M16x1.5 l₂ 12 d₄ 28 d₅ 6 l₃ 24 l₄ 25 t 25.6 l₆ 26 l₈ 34 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 818 грн Під замовлення До кошику
GN 817.8-8-12-C-ST	8	14	M4	8	M16x1.5	12	28	6	24	25	25.6	26	34	58	8	17	8.5	Так	908 грн	Детальніше
GN 817.8-8-12-C-ST Характеристики: A/F 8 d₂ 14 k M4 l₁ 8 d<sub>3</sub> M16x1.5 l₂ 12 d₄ 28 d₅ 6 l₃ 24 l₄ 25 t 25.6 l₆ 26 l₈ 34 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 908 грн Так До кошику
GN 817.8-8-12-CK-ST	8	14	M4	8	M16x1.5	12	28	6	24	25	25.6	26	34	58	8	17	8.5	Так	940 грн	Детальніше
GN 817.8-8-12-CK-ST Характеристики: A/F 8 d₂ 14 k M4 l₁ 8 d<sub>3</sub> M16x1.5 l₂ 12 d₄ 28 d₅ 6 l₃ 24 l₄ 25 t 25.6 l₆ 26 l₈ 34 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 940 грн Так До кошику
GN 817.8-8-8-B-ST	8	10	M4	8	M16x1.5	8	28	6	24	25	20.6	26	39	58	8	17	8.5	Так	778 грн	Детальніше
GN 817.8-8-8-B-ST Характеристики: A/F 8 d₂ 10 k M4 l₁ 8 d<sub>3</sub> M16x1.5 l₂ 8 d₄ 28 d₅ 6 l₃ 24 l₄ 25 t 20.6 l₆ 26 l₈ 39 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 778 грн Так До кошику
GN 817.8-8-8-BK-ST	8	10	M4	8	M16x1.5	8	28	6	24	25	20.6	26	39	58	8	17	8.5	Так	811 грн	Детальніше
GN 817.8-8-8-BK-ST Характеристики: A/F 8 d₂ 10 k M4 l₁ 8 d<sub>3</sub> M16x1.5 l₂ 8 d₄ 28 d₅ 6 l₃ 24 l₄ 25 t 20.6 l₆ 26 l₈ 39 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 811 грн Так До кошику
GN 817.8-8-8-C-ST	8	10	M4	8	M16x1.5	8	28	6	24	25	20.6	26	39	58	8	17	8.5	Так	891 грн	Детальніше
GN 817.8-8-8-C-ST Характеристики: A/F 8 d₂ 10 k M4 l₁ 8 d<sub>3</sub> M16x1.5 l₂ 8 d₄ 28 d₅ 6 l₃ 24 l₄ 25 t 20.6 l₆ 26 l₈ 39 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 891 грн Так До кошику
GN 817.8-8-8-CK-ST	8	10	M4	8	M16x1.5	8	28	6	24	25	20.6	26	39	58	8	17	8.5	Так	923 грн	Детальніше
GN 817.8-8-8-CK-ST Характеристики: A/F 8 d₂ 10 k M4 l₁ 8 d<sub>3</sub> M16x1.5 l₂ 8 d₄ 28 d₅ 6 l₃ 24 l₄ 25 t 20.6 l₆ 26 l₈ 39 l₅ 58 l₇ 8 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 923 грн Так До кошику

Характеристики

Типи
Тип B: без фіксації у віджатому положенні, без контргайки
Тип BK: без фіксації у віджатому положенні, з контргайкою
Тип C: з фіксацією у віджатому положенні, без контргайки
Тип CK: з фіксацією у віджатому положенні, з контргайкою
Варіант виконання зі сталі ST
чорніння
Корпус з різьбленням
Контргайка
Ось
Нержавіюча сталь AISI 303
Гвинт із потайною головкою DIN 7991

Нержавіюча сталь AISI 304
Поворотна ручка
Пластик (поліамід PA)
чорний колір, матове оздоблення

особливості та сфери застосування

Технологія виробництва стопорних штифтів GN 817.8 дозволяє виготовляти на замовлення нестандартні варіанти стопорних стрижнів щодо невеликих кількостей і з економічною вигодою.

При необхідності стопорні стрижні можуть бути оброблені або виготовлені оператором (користувачем), як показано на малюнку. Вони збираються з використанням гвинта з потайною головкою і, отже, можуть бути зібрані кілька разів. Усі деталі поставляються у розібраному вигляді.

Стопорні штифти типу С/СК застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Насічка утримує штифт у цьому положенні.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_817.8.pdf

Залиште відгук про товар!

Тип B: без фіксації у віджатому положенні, без контргайки
Тип BK: без фіксації у віджатому положенні, з контргайкою
Тип C: з фіксацією у віджатому положенні, без контргайки
Тип CK: з фіксацією у віджатому положенні, з контргайкою
