Сталеві штифти стопорні (фіксатори), що не відключаються під зварювання GN 722.4-ST

Друк

GN 722.4-ST

Сталеві штифти стопорні (фіксатори), що не відключаються під зварювання

Сталь чорніння, витяжне кільце

GN 722.4-A4

Штифти стопорні (фіксатори) під зварювання з нержавіючої сталі

Нержавіюча сталь AISI 316, кільце витяжне

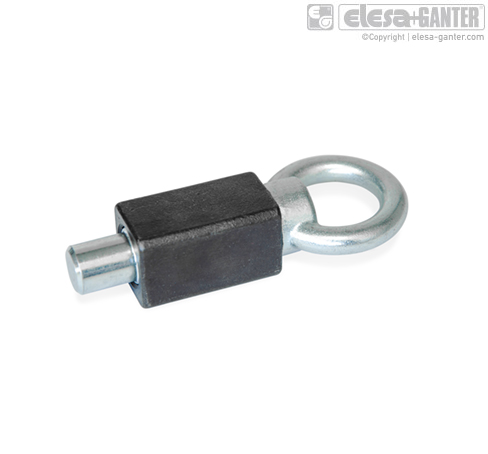

Сталеві штифти стопорні (фіксатори), що не відключаються під зварювання GN 722.4-ST – фото 1

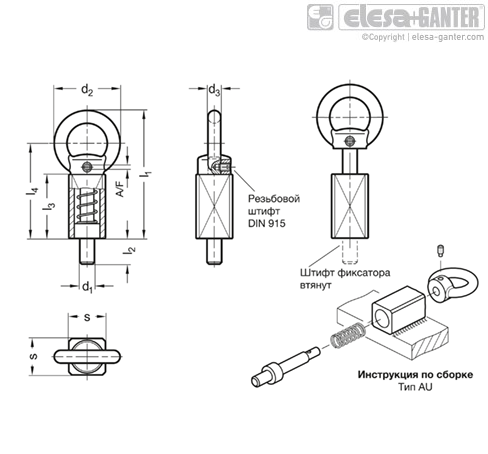

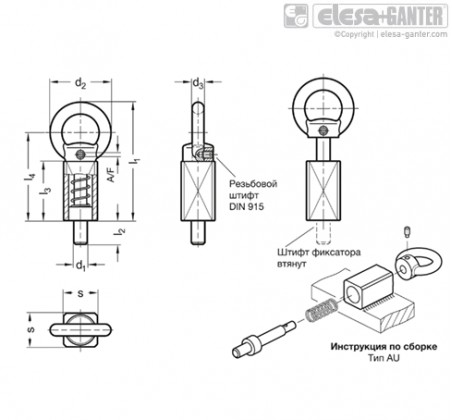

Сталеві штифти стопорні (фіксатори), що не відключаються під зварювання GN 722.4-ST – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 722.4-ST Сталь чорніння, витяжне кільце

Артікул
Артікул	A/F	d₂	d₃	l₂	s	l₁ ≈	l₃	l₄	d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 722.4-10-20-A-ST	2	36	7	14	20	70	35	52	10	15	50	Так	951 грн	Детальніше
GN 722.4-10-20-A-ST Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 10 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 951 грн Так До кошику
GN 722.4-10-20-AU-ST	2	36	7	14	20	70	35	52	10	15	50	Так	859 грн	Детальніше
GN 722.4-10-20-AU-ST Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 10 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 859 грн Так До кошику
GN 722.4-12-20-A-ST	2	36	7	14	20	70	35	52	12	15	50	Так	954 грн	Детальніше
GN 722.4-12-20-A-ST Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 12 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 954 грн Так До кошику
GN 722.4-12-20-AU-ST	2	36	7	14	20	70	35	52	12	15	50	Так	862 грн	Детальніше
GN 722.4-12-20-AU-ST Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 12 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 862 грн Так До кошику
GN 722.4-14-20-A-ST	2	36	7	14	20	70	35	52	14	15	50	Так	955 грн	Детальніше
GN 722.4-14-20-A-ST Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 14 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 955 грн Так До кошику
GN 722.4-14-20-AU-ST	2	36	7	14	20	70	35	52	14	15	50	Так	862 грн	Детальніше
GN 722.4-14-20-AU-ST Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 14 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 862 грн Так До кошику
GN 722.4-16-30-A-ST	2.5	50	10	20	30	103	54	78	16	30	110	Так	1770 грн	Детальніше
GN 722.4-16-30-A-ST Характеристики: A/F 2.5 d₂ 50 d<sub>3</sub> 10 l₂ 20 s 30 l₁ ≈ 103 l₃ 54 l₄ 78 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 16 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 1770 грн Так До кошику
GN 722.4-16-30-AU-ST	2.5	50	10	20	30	103	54	78	16	30	110	Так	1678 грн	Детальніше
GN 722.4-16-30-AU-ST Характеристики: A/F 2.5 d₂ 50 d<sub>3</sub> 10 l₂ 20 s 30 l₁ ≈ 103 l₃ 54 l₄ 78 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 16 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 1678 грн Так До кошику
GN 722.4-20-30-A-ST	2.5	50	10	20	30	103	54	78	20	30	110	Так	1776 грн	Детальніше
GN 722.4-20-30-A-ST Характеристики: A/F 2.5 d₂ 50 d<sub>3</sub> 10 l₂ 20 s 30 l₁ ≈ 103 l₃ 54 l₄ 78 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 20 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 1776 грн Так До кошику
GN 722.4-20-30-AU-ST	2.5	50	10	20	30	103	54	78	20	30	110	Так	1693 грн	Детальніше
GN 722.4-20-30-AU-ST Характеристики: A/F 2.5 d₂ 50 d<sub>3</sub> 10 l₂ 20 s 30 l₁ ≈ 103 l₃ 54 l₄ 78 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 20 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 1693 грн Так До кошику
GN 722.4-8-20-A-ST	2	36	7	14	20	70	35	52	8	15	50	Так	951 грн	Детальніше
GN 722.4-8-20-A-ST Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 8 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 951 грн Так До кошику
GN 722.4-8-20-AU-ST	2	36	7	14	20	70	35	52	8	15	50	Під замовлення	859 грн	Детальніше
GN 722.4-8-20-AU-ST Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 8 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 859 грн Під замовлення До кошику

Характеристики

Типи
Тип A: з витяжним кільцем, у зібраному вигляді
Тип AU: з витяжним кільцем, у незібраному вигляді
Варіант виконання зі сталі ST
Напрямний корпус
Прецизійне лиття зі сталі ST
чорніння, для зварювання
Підйомне кільце
Прецизійне лиття зі сталі
гальванічно оцинкована з блакитною пасивацією
Штифт плунжера
Оцинкована сталь, з блакитною пасивацією
пружина
Нержавіюча сталь AISI 316Ti
Гвинт установки DIN 915
Оцинкована сталь

особливості та сфери застосування

Зі стопорними фіксаторами GN 722.4 штифт фіксатора приводиться в дію за допомогою витяжного кільця. Це здійснюється або вручну за допомогою кабелю або за допомогою подовженого натяжного стрижня з гаком. Варіант виконання ST призначений для таких сфер застосування, як зведення сталевих конструкцій.

Допуски за розмірами між штифтом фіксатора та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть після зварювання, нанесення шару антикорозійного захисту або у разі забруднення.

Для кріплення за допомогою зварювання настійно рекомендується, щоб тип AU у незібраному вигляді не піддавався змінам мікроструктури матеріалу через нагрівання пружини та штифта фіксатора. В даному випадку складання стопорного фіксатора виконується тільки після обробки поверхні привареної напрямної.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_722.4.pdf

Залиште відгук про товар!

Тип A: з витяжним кільцем, у зібраному вигляді
Тип AU: з витяжним кільцем, у незібраному вигляді
