Штифти стопорні (фіксатори) під зварювання з нержавіючої сталі GN 722.4-A4

Друк

GN 722.4-ST

Сталеві штифти стопорні (фіксатори), що не відключаються під зварювання

Сталь чорніння, витяжне кільце

GN 722.4-A4

Штифти стопорні (фіксатори) під зварювання з нержавіючої сталі

Нержавіюча сталь AISI 316, кільце витяжне

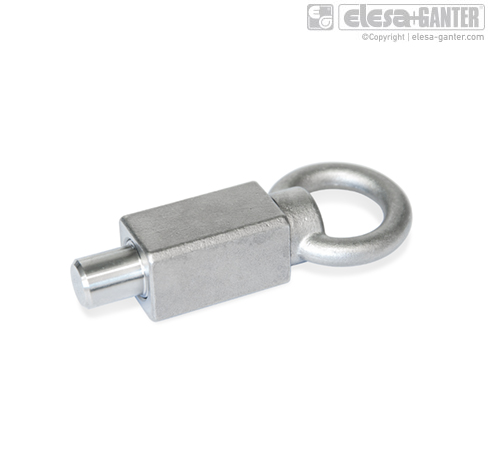

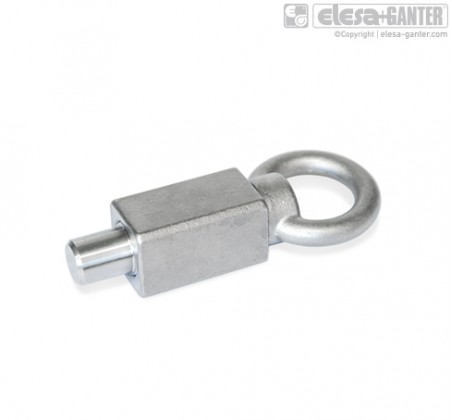

Штифти стопорні (фіксатори) під зварювання з нержавіючої сталі GN 722.4-A4 – фото 1

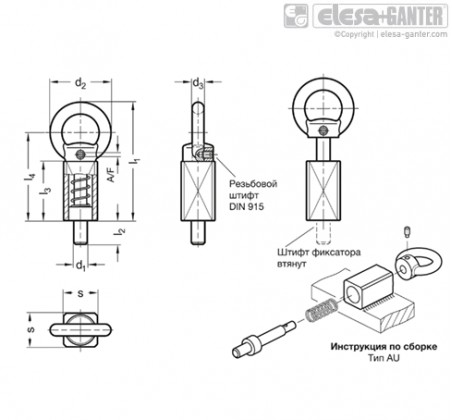

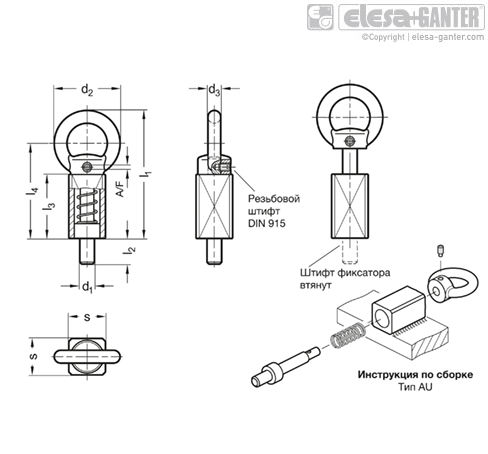

Штифти стопорні (фіксатори) під зварювання з нержавіючої сталі GN 722.4-A4 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 722.4-A4 Нержавіюча сталь AISI 316, кільце витяжне

Артікул
Артікул	A/F	d₂	d₃	l₂	s	l₁ ≈	l₃	l₄	d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 722.4-10-20-A-A4	2	36	7	14	20	70	35	52	10	15	50	Так	1528 грн	Детальніше
GN 722.4-10-20-A-A4 Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 10 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1528 грн Так До кошику
GN 722.4-10-20-AU-A4	2	36	7	14	20	70	35	52	10	15	50	Так	1407 грн	Детальніше
GN 722.4-10-20-AU-A4 Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 10 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1407 грн Так До кошику
GN 722.4-12-20-A-A4	2	36	7	14	20	70	35	52	12	15	50	Так	1541 грн	Детальніше
GN 722.4-12-20-A-A4 Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 12 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1541 грн Так До кошику
GN 722.4-12-20-AU-A4	2	36	7	14	20	70	35	52	12	15	50	Так	1420 грн	Детальніше
GN 722.4-12-20-AU-A4 Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 12 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1420 грн Так До кошику
GN 722.4-14-20-A-A4	2	36	7	14	20	70	35	52	14	15	50	Так	1541 грн	Детальніше
GN 722.4-14-20-A-A4 Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 14 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1541 грн Так До кошику
GN 722.4-14-20-AU-A4	2	36	7	14	20	70	35	52	14	15	50	Так	1420 грн	Детальніше
GN 722.4-14-20-AU-A4 Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 14 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1420 грн Так До кошику
GN 722.4-16-30-A-A4	2.5	50	10	20	30	103	54	78	16	30	110	Так	2913 грн	Детальніше
GN 722.4-16-30-A-A4 Характеристики: A/F 2.5 d₂ 50 d<sub>3</sub> 10 l₂ 20 s 30 l₁ ≈ 103 l₃ 54 l₄ 78 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 16 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2913 грн Так До кошику
GN 722.4-16-30-AU-A4	2.5	50	10	20	30	103	54	78	16	30	110	Так	2791 грн	Детальніше
GN 722.4-16-30-AU-A4 Характеристики: A/F 2.5 d₂ 50 d<sub>3</sub> 10 l₂ 20 s 30 l₁ ≈ 103 l₃ 54 l₄ 78 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 16 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2791 грн Так До кошику
GN 722.4-20-30-A-A4	2.5	50	10	20	30	103	54	78	20	30	110	Під замовлення	3029 грн	Детальніше
GN 722.4-20-30-A-A4 Характеристики: A/F 2.5 d₂ 50 d<sub>3</sub> 10 l₂ 20 s 30 l₁ ≈ 103 l₃ 54 l₄ 78 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 20 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 3029 грн Під замовлення До кошику
GN 722.4-20-30-AU-A4	2.5	50	10	20	30	103	54	78	20	30	110	Так	2915 грн	Детальніше
GN 722.4-20-30-AU-A4 Характеристики: A/F 2.5 d₂ 50 d<sub>3</sub> 10 l₂ 20 s 30 l₁ ≈ 103 l₃ 54 l₄ 78 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 20 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 2915 грн Так До кошику
GN 722.4-8-20-A-A4	2	36	7	14	20	70	35	52	8	15	50	Так	1547 грн	Детальніше
GN 722.4-8-20-A-A4 Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 8 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1547 грн Так До кошику
GN 722.4-8-20-AU-A4	2	36	7	14	20	70	35	52	8	15	50	Так	1432 грн	Детальніше
GN 722.4-8-20-AU-A4 Характеристики: A/F 2 d₂ 36 d<sub>3</sub> 7 l₂ 14 s 20 l₁ ≈ 70 l₃ 35 l₄ 52 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 8 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1432 грн Так До кошику

Характеристики

Типи
Тип A: з витяжним кільцем, у зібраному вигляді
Тип AU: з витяжним кільцем, у незібраному вигляді
Варіант виконання з нержавіючої сталі A4
Напрямна / витяжне кільце
Точне лиття з нержавіючої сталі A4
для зварювання, AISI 316
Штифт плунжера
Нержавіюча сталь AISI 316
пружина
Нержавіюча сталь AISI 316Ti
Гвинт установки DIN 915
Нержавіюча сталь A4 (для A4)

особливості та сфери застосування

Зі стопорними фіксаторами GN 722.4 штифт фіксатора приводиться в дію за допомогою витяжного кільця. Це здійснюється або вручну за допомогою кабелю або за допомогою подовженого натяжного стрижня з гаком. Варіант виконання з нержавіючої сталі A4 підходить для використання у вкрай агресивних середовищах.

Допуски за розмірами між штифтом фіксатора та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть після зварювання, нанесення шару антикорозійного захисту або у разі забруднення.

Для кріплення за допомогою зварювання настійно рекомендується, щоб тип AU у незібраному вигляді не піддавався змінам мікроструктури матеріалу через нагрівання пружини та штифта фіксатора. В даному випадку складання стопорного фіксатора виконується тільки після обробки поверхні привареної напрямної.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_722.4.pdf

Залиште відгук про товар!

Тип A: з витяжним кільцем, у зібраному вигляді
Тип AU: з витяжним кільцем, у незібраному вигляді
