Штифти стопорні фланцеві, що не відключаються з нержавіючої сталі GN 722.5-A4

Друк

GN 722.5-ST

Сталеві штифти стопорні (фіксатори) фланцеві, що не відключаються

Сталь пластикове покриття/оцинкована, витяжне кільце

GN 722.5-A4

Штифти стопорні фланцеві, що не відключаються з нержавіючої сталі

Нержавіюча сталь високоміцна AISI 316, кільце витяжне

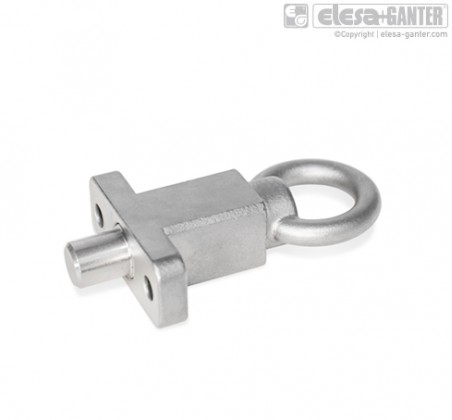

Штифти стопорні фланцеві, що не відключаються з нержавіючої сталі GN 722.5-A4 – фото 1

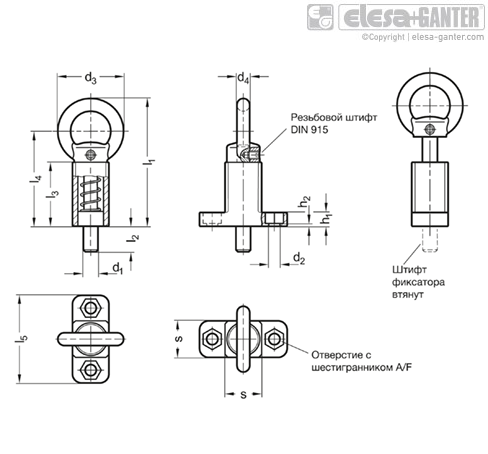

Штифти стопорні фланцеві, що не відключаються з нержавіючої сталі GN 722.5-A4 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 722.5-A4 Нержавіюча сталь високоміцна AISI 316, кільце витяжне

Артікул
Артікул	d₂ +₀.₃	A/F	d₃	h₂	l₂	s	d₄	l₁ ≈	l₃	l₄	m	h₁	l₅	d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 722.5-10-20-A-A4	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	10	15	50	Так	1684 грн	Детальніше
GN 722.5-10-20-A-A4 Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 10 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1684 грн Так До кошику
GN 722.5-12-20-A-A4	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	12	15	50	Так	1701 грн	Детальніше
GN 722.5-12-20-A-A4 Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 12 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1701 грн Так До кошику
GN 722.5-14-20-A-A4	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	14	15	50	Так	1701 грн	Детальніше
GN 722.5-14-20-A-A4 Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 14 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1701 грн Так До кошику
GN 722.5-16-30-A-A4	10.1	17	50	5	20	30	10	103	54	78	55	15	80	16	30	110	Так	3457 грн	Детальніше
GN 722.5-16-30-A-A4 Характеристики: d₂ +₀.₃ 10.1 A/F 17 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 m 55 h₁ 15 l₅ 80 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 16 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 3457 грн Так До кошику
GN 722.5-20-30-A-A4	10.1	17	50	5	20	30	10	103	54	78	55	15	80	20	30	110	Так	3578 грн	Детальніше
GN 722.5-20-30-A-A4 Характеристики: d₂ +₀.₃ 10.1 A/F 17 d<sub>3</sub> 50 h₂ 5 l₂ 20 s 30 d₄ 10 l₁ ≈ 103 l₃ 54 l₄ 78 m 55 h₁ 15 l₅ 80 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 20 Пружинная нагрузка в Н ≈начальная 30 Пружинная нагрузка в Н ≈конечная 110 3578 грн Так До кошику
GN 722.5-8-20-A-A4	6.1	10	36	1.5	14	20	7	70	35	52	34	7.5	48	8	15	50	Так	1709 грн	Детальніше
GN 722.5-8-20-A-A4 Характеристики: d₂ +₀.₃ 6.1 A/F 10 d<sub>3</sub> 36 h₂ 1.5 l₂ 14 s 20 d₄ 7 l₁ ≈ 70 l₃ 35 l₄ 52 m 34 h₁ 7.5 l₅ 48 d₁ вiсь -₀.₀₅/-₀.₂₅ отвiр +₀.₁/+₀.₃ 8 Пружинная нагрузка в Н ≈начальная 15 Пружинная нагрузка в Н ≈конечная 50 1709 грн Так До кошику

Характеристики

Тип
Тип A: з витяжним кільцем
Варіант виконання з нержавіючої сталі A4
Напрямна / витяжне кільце
Точне лиття з нержавіючої сталі AISI 316 A4
Штифт плунжера
Нержавіюча сталь AISI 316
Пружина
Нержавіюча сталь AISI 316Ti
Гвинт установки DIN 915
Нержавіюча сталь A4

особливості та сфери застосування

Зі стопорними фіксаторами GN 722.5, штифт фіксатора приводиться в дію за допомогою витяжного кільця. Це здійснюється або вручну за допомогою кабелю або за допомогою подовженого натяжного стрижня з гаком. Варіанти виконання ZB і SW призначені для таких сфер застосування, як зведення сталевих конструкцій, а варіант виконання з нержавіючої сталі A4 підходить для використання в украй агресивних середовищах.

Допуски за розмірами між штифтом фіксатора та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть після зварювання, нанесення шару антикорозійного захисту або у разі забруднення.

Шестигранні монтажні отвори дозволяють використовувати гвинти з головкою під торцевий ключ DIN 912 та гвинти з шестигранною головкою або гайки згідно з DIN 931 або DIN 934.
