Штифти стопорні (фіксатори), що відключаються/не відключаються GN 817-NI (red knob)

Друк

GN 817

Штифти стопорні (фіксатори) сталеві з фіксацією/без

Сталь чорніння, різьбовий стрижень/ручка поліамід чорний колір

GN 817 (red knob)

Штифти стопорні (фіксатори), що відключаються/не відключаються

Сталь чорніння, штифт загартований, пластикова ручка червоного кольору, з гайкою/без

GN 817-NI

Штифти стопорні (фіксатори), що відключаються/не відключаються

Нержавіюча сталь, пластикова ручка/різьбовий шток, з гайкою/без

GN 817-NI (red knob)

Штифти стопорні (фіксатори), що відключаються/не відключаються

Нержавіюча сталь, з червоною ручкою поліамід, з гайкою/без

Штифти стопорні (фіксатори), що відключаються/не відключаються GN 817-NI (red knob) – фото 1

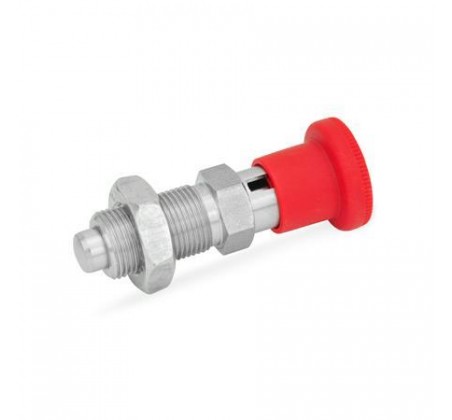

Штифти стопорні (фіксатори), що відключаються/не відключаються GN 817-NI (red knob) – фото 2

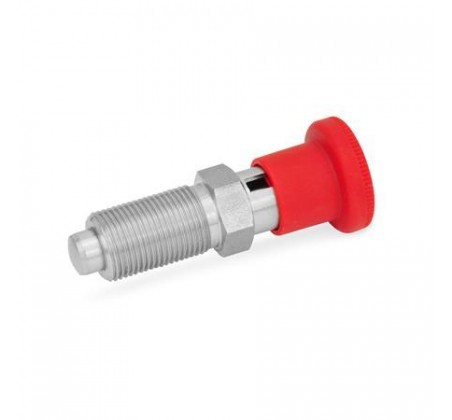

Штифти стопорні (фіксатори), що відключаються/не відключаються GN 817-NI (red knob) – фото 3

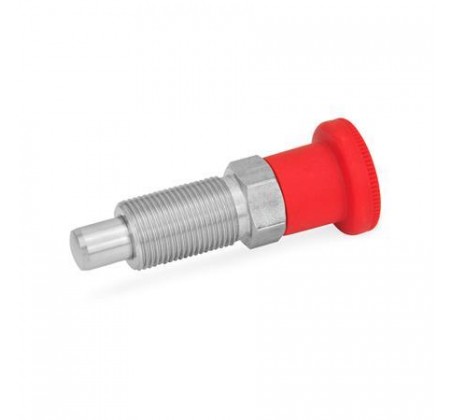

Штифти стопорні (фіксатори), що відключаються/не відключаються GN 817-NI (red knob) – фото 4

Штифти стопорні (фіксатори), що відключаються/не відключаються GN 817-NI (red knob) – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 817-NI (red knob) Нержавіюча сталь, з червоною ручкою поліамід, з гайкою/без

Артікул
Артікул	A/F	d₂	k	l₁	d₃	l₂	l₃	l₄	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 817-10-12-B-NI-RT	8	12	28	10	M 16 x 1.5	24	58	26	17	9.5	Так	1131 грн	Детальніше
GN 817-10-12-B-NI-RT Характеристики: A/F 8 d₂ 12 k 28 l₁ 10 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 9.5 1131 грн Так До кошику
GN 817-10-12-BK-NI-RT	8	12	28	10	M 16 x 1.5	24	58	26	17	9.5	Так	1197 грн	Детальніше
GN 817-10-12-BK-NI-RT Характеристики: A/F 8 d₂ 12 k 28 l₁ 10 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 9.5 1197 грн Так До кошику
GN 817-10-12-C-NI-RT	8	12	28	10	M 16 x 1.5	24	58	26	17	9.5	Так	1263 грн	Детальніше
GN 817-10-12-C-NI-RT Характеристики: A/F 8 d₂ 12 k 28 l₁ 10 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 9.5 1263 грн Так До кошику
GN 817-10-12-CK-NI-RT	8	12	28	10	M 16 x 1.5	24	58	26	17	9.5	Так	1329 грн	Детальніше
GN 817-10-12-CK-NI-RT Характеристики: A/F 8 d₂ 12 k 28 l₁ 10 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 9.5 1329 грн Так До кошику
GN 817-12-15-B-NI-RT	10	15	33	12	M 20 x 1.5	28.5	71.5	33	22	11.5	Так	1742 грн	Детальніше
GN 817-12-15-B-NI-RT Характеристики: A/F 10 d₂ 15 k 33 l₁ 12 d₃ M 20 x 1.5 l₂ 28.5 l₃ 71.5 l₄ 33 Пружинная нагрузка в Н ≈начальная 22 Пружинная нагрузка в Н ≈конечная 11.5 1742 грн Так До кошику
GN 817-12-15-BK-NI-RT	10	15	33	12	M 20 x 1.5	28.5	71.5	33	22	11.5	Так	1893 грн	Детальніше
GN 817-12-15-BK-NI-RT Характеристики: A/F 10 d₂ 15 k 33 l₁ 12 d₃ M 20 x 1.5 l₂ 28.5 l₃ 71.5 l₄ 33 Пружинная нагрузка в Н ≈начальная 22 Пружинная нагрузка в Н ≈конечная 11.5 1893 грн Так До кошику
GN 817-12-15-C-NI-RT	10	15	33	12	M 20 x 1.5	28.5	71.5	33	22	11.5	Так	2056 грн	Детальніше
GN 817-12-15-C-NI-RT Характеристики: A/F 10 d₂ 15 k 33 l₁ 12 d₃ M 20 x 1.5 l₂ 28.5 l₃ 71.5 l₄ 33 Пружинная нагрузка в Н ≈начальная 22 Пружинная нагрузка в Н ≈конечная 11.5 2056 грн Так До кошику
GN 817-12-15-CK-NI-RT	10	15	33	12	M 20 x 1.5	28.5	71.5	33	22	11.5	Так	2206 грн	Детальніше
GN 817-12-15-CK-NI-RT Характеристики: A/F 10 d₂ 15 k 33 l₁ 12 d₃ M 20 x 1.5 l₂ 28.5 l₃ 71.5 l₄ 33 Пружинная нагрузка в Н ≈начальная 22 Пружинная нагрузка в Н ≈конечная 11.5 2206 грн Так До кошику
GN 817-16-20-B-NI-RT	12	20	33	16	M 24 x 2	28.5	78.5	38	27	13	Під замовлення	2668 грн	Детальніше
GN 817-16-20-B-NI-RT Характеристики: A/F 12 d₂ 20 k 33 l₁ 16 d₃ M 24 x 2 l₂ 28.5 l₃ 78.5 l₄ 38 Пружинная нагрузка в Н ≈начальная 27 Пружинная нагрузка в Н ≈конечная 13 2668 грн Під замовлення До кошику
GN 817-16-20-BK-NI-RT	12	20	33	16	M 24 x 2	28.5	78.5	38	27	13	Під замовлення	2912 грн	Детальніше
GN 817-16-20-BK-NI-RT Характеристики: A/F 12 d₂ 20 k 33 l₁ 16 d₃ M 24 x 2 l₂ 28.5 l₃ 78.5 l₄ 38 Пружинная нагрузка в Н ≈начальная 27 Пружинная нагрузка в Н ≈конечная 13 2912 грн Під замовлення До кошику
GN 817-16-20-C-NI-RT	12	20	33	16	M 24 x 2	28.5	78.5	38	27	13	Так	3654 грн	Детальніше
GN 817-16-20-C-NI-RT Характеристики: A/F 12 d₂ 20 k 33 l₁ 16 d₃ M 24 x 2 l₂ 28.5 l₃ 78.5 l₄ 38 Пружинная нагрузка в Н ≈начальная 27 Пружинная нагрузка в Н ≈конечная 13 3654 грн Так До кошику
GN 817-16-20-CK-NI-RT	12	20	33	16	M 24 x 2	28.5	78.5	38	27	13	Так	3897 грн	Детальніше
GN 817-16-20-CK-NI-RT Характеристики: A/F 12 d₂ 20 k 33 l₁ 16 d₃ M 24 x 2 l₂ 28.5 l₃ 78.5 l₄ 38 Пружинная нагрузка в Н ≈начальная 27 Пружинная нагрузка в Н ≈конечная 13 3897 грн Так До кошику
GN 817-4-4-B-NI-RT	5	4	16	4	M 8 x 1	14	35	16	10	4.5	Так	618 грн	Детальніше
GN 817-4-4-B-NI-RT Характеристики: A/F 5 d₂ 4 k 16 l₁ 4 d₃ M 8 x 1 l₂ 14 l₃ 35 l₄ 16 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4.5 618 грн Так До кошику
GN 817-4-4-BK-NI-RT	5	4	16	4	M 8 x 1	14	35	16	10	4.5	Так	639 грн	Детальніше
GN 817-4-4-BK-NI-RT Характеристики: A/F 5 d₂ 4 k 16 l₁ 4 d₃ M 8 x 1 l₂ 14 l₃ 35 l₄ 16 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4.5 639 грн Так До кошику
GN 817-4-4-C-NI-RT	5	4	16	4	M 8 x 1	14	35	16	10	4.5	Так	676 грн	Детальніше
GN 817-4-4-C-NI-RT Характеристики: A/F 5 d₂ 4 k 16 l₁ 4 d₃ M 8 x 1 l₂ 14 l₃ 35 l₄ 16 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4.5 676 грн Так До кошику
GN 817-4-4-CK-NI-RT	5	4	16	4	M 8 x 1	14	35	16	10	4.5	Так	697 грн	Детальніше
GN 817-4-4-CK-NI-RT Характеристики: A/F 5 d₂ 4 k 16 l₁ 4 d₃ M 8 x 1 l₂ 14 l₃ 35 l₄ 16 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4.5 697 грн Так До кошику
GN 817-4-6-B-NI-RT	5	6	16	4	M 8 x 1	14	35	16	10	4	Так	613 грн	Детальніше
GN 817-4-6-B-NI-RT Характеристики: A/F 5 d₂ 6 k 16 l₁ 4 d₃ M 8 x 1 l₂ 14 l₃ 35 l₄ 16 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4 613 грн Так До кошику
GN 817-4-6-BK-NI-RT	5	6	16	4	M 8 x 1	14	35	16	10	4	Так	633 грн	Детальніше
GN 817-4-6-BK-NI-RT Характеристики: A/F 5 d₂ 6 k 16 l₁ 4 d₃ M 8 x 1 l₂ 14 l₃ 35 l₄ 16 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4 633 грн Так До кошику
GN 817-4-6-C-NI-RT	5	6	16	4	M 8 x 1	14	35	16	10	4	Так	674 грн	Детальніше
GN 817-4-6-C-NI-RT Характеристики: A/F 5 d₂ 6 k 16 l₁ 4 d₃ M 8 x 1 l₂ 14 l₃ 35 l₄ 16 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4 674 грн Так До кошику
GN 817-4-6-CK-NI-RT	5	6	16	4	M 8 x 1	14	35	16	10	4	Так	694 грн	Детальніше
GN 817-4-6-CK-NI-RT Характеристики: A/F 5 d₂ 6 k 16 l₁ 4 d₃ M 8 x 1 l₂ 14 l₃ 35 l₄ 16 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4 694 грн Так До кошику
GN 817-5-5-B-NI-RT	6	5	19	5	M 10 x 1	16	40	18	12	5	Так	713 грн	Детальніше
GN 817-5-5-B-NI-RT Характеристики: A/F 6 d₂ 5 k 19 l₁ 5 d₃ M 10 x 1 l₂ 16 l₃ 40 l₄ 18 Пружинная нагрузка в Н ≈начальная 12 Пружинная нагрузка в Н ≈конечная 5 713 грн Так До кошику
GN 817-5-5-BK-NI-RT	6	5	19	5	M 10 x 1	16	40	18	12	5	Так	754 грн	Детальніше
GN 817-5-5-BK-NI-RT Характеристики: A/F 6 d₂ 5 k 19 l₁ 5 d₃ M 10 x 1 l₂ 16 l₃ 40 l₄ 18 Пружинная нагрузка в Н ≈начальная 12 Пружинная нагрузка в Н ≈конечная 5 754 грн Так До кошику
GN 817-5-5-C-NI-RT	6	5	19	5	M 10 x 1	16	40	18	12	5	Під замовлення	787 грн	Детальніше
GN 817-5-5-C-NI-RT Характеристики: A/F 6 d₂ 5 k 19 l₁ 5 d₃ M 10 x 1 l₂ 16 l₃ 40 l₄ 18 Пружинная нагрузка в Н ≈начальная 12 Пружинная нагрузка в Н ≈конечная 5 787 грн Під замовлення До кошику
GN 817-5-5-CK-NI-RT	6	5	19	5	M 10 x 1	16	40	18	12	5	Під замовлення	827 грн	Детальніше
GN 817-5-5-CK-NI-RT Характеристики: A/F 6 d₂ 5 k 19 l₁ 5 d₃ M 10 x 1 l₂ 16 l₃ 40 l₄ 18 Пружинная нагрузка в Н ≈начальная 12 Пружинная нагрузка в Н ≈конечная 5 827 грн Під замовлення До кошику
GN 817-5-8-B-NI-RT	6	8	19	5	M 10 x 1	16	40	18	12	5	Так	679 грн	Детальніше
GN 817-5-8-B-NI-RT Характеристики: A/F 6 d₂ 8 k 19 l₁ 5 d₃ M 10 x 1 l₂ 16 l₃ 40 l₄ 18 Пружинная нагрузка в Н ≈начальная 12 Пружинная нагрузка в Н ≈конечная 5 679 грн Так До кошику
GN 817-5-8-BK-NI-RT	6	8	19	5	M 10 x 1	16	40	18	12	5	Так	719 грн	Детальніше
GN 817-5-8-BK-NI-RT Характеристики: A/F 6 d₂ 8 k 19 l₁ 5 d₃ M 10 x 1 l₂ 16 l₃ 40 l₄ 18 Пружинная нагрузка в Н ≈начальная 12 Пружинная нагрузка в Н ≈конечная 5 719 грн Так До кошику
GN 817-5-8-C-NI-RT	6	8	19	5	M 10 x 1	16	40	18	12	5	Під замовлення	758 грн	Детальніше
GN 817-5-8-C-NI-RT Характеристики: A/F 6 d₂ 8 k 19 l₁ 5 d₃ M 10 x 1 l₂ 16 l₃ 40 l₄ 18 Пружинная нагрузка в Н ≈начальная 12 Пружинная нагрузка в Н ≈конечная 5 758 грн Під замовлення До кошику
GN 817-5-8-CK-NI-RT	6	8	19	5	M 10 x 1	16	40	18	12	5	Під замовлення	798 грн	Детальніше
GN 817-5-8-CK-NI-RT Характеристики: A/F 6 d₂ 8 k 19 l₁ 5 d₃ M 10 x 1 l₂ 16 l₃ 40 l₄ 18 Пружинная нагрузка в Н ≈начальная 12 Пружинная нагрузка в Н ≈конечная 5 798 грн Під замовлення До кошику
GN 817-6-6-B-NI-RT	6	6	23	6	M 12 x 1.5	20	48	22	14	6.5	Так	847 грн	Детальніше
GN 817-6-6-B-NI-RT Характеристики: A/F 6 d₂ 6 k 23 l₁ 6 d₃ M 12 x 1.5 l₂ 20 l₃ 48 l₄ 22 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6.5 847 грн Так До кошику
GN 817-6-6-BK-NI-RT	6	6	23	6	M 12 x 1.5	20	48	22	14	6.5	Так	893 грн	Детальніше
GN 817-6-6-BK-NI-RT Характеристики: A/F 6 d₂ 6 k 23 l₁ 6 d₃ M 12 x 1.5 l₂ 20 l₃ 48 l₄ 22 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6.5 893 грн Так До кошику
GN 817-6-6-C-NI-RT	6	6	23	6	M 12 x 1.5	20	48	22	14	6.5	Так	936 грн	Детальніше
GN 817-6-6-C-NI-RT Характеристики: A/F 6 d₂ 6 k 23 l₁ 6 d₃ M 12 x 1.5 l₂ 20 l₃ 48 l₄ 22 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6.5 936 грн Так До кошику
GN 817-6-6-CK-NI-RT	6	6	23	6	M 12 x 1.5	20	48	22	14	6.5	Так	981 грн	Детальніше
GN 817-6-6-CK-NI-RT Характеристики: A/F 6 d₂ 6 k 23 l₁ 6 d₃ M 12 x 1.5 l₂ 20 l₃ 48 l₄ 22 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6.5 981 грн Так До кошику
GN 817-6-9-B-NI-RT	6	9	23	6	M 12 x 1.5	20	48	22	14	6	Так	909 грн	Детальніше
GN 817-6-9-B-NI-RT Характеристики: A/F 6 d₂ 9 k 23 l₁ 6 d₃ M 12 x 1.5 l₂ 20 l₃ 48 l₄ 22 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6 909 грн Так До кошику
GN 817-6-9-BK-NI-RT	6	9	23	6	M 12 x 1.5	20	48	22	14	6	Так	954 грн	Детальніше
GN 817-6-9-BK-NI-RT Характеристики: A/F 6 d₂ 9 k 23 l₁ 6 d₃ M 12 x 1.5 l₂ 20 l₃ 48 l₄ 22 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6 954 грн Так До кошику
GN 817-6-9-C-NI-RT	6	9	23	6	M 12 x 1.5	20	48	22	14	6	Так	1024 грн	Детальніше
GN 817-6-9-C-NI-RT Характеристики: A/F 6 d₂ 9 k 23 l₁ 6 d₃ M 12 x 1.5 l₂ 20 l₃ 48 l₄ 22 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6 1024 грн Так До кошику
GN 817-6-9-CK-NI-RT	6	9	23	6	M 12 x 1.5	20	48	22	14	6	Так	1070 грн	Детальніше
GN 817-6-9-CK-NI-RT Характеристики: A/F 6 d₂ 9 k 23 l₁ 6 d₃ M 12 x 1.5 l₂ 20 l₃ 48 l₄ 22 Пружинная нагрузка в Н ≈начальная 14 Пружинная нагрузка в Н ≈конечная 6 1070 грн Так До кошику
GN 817-8-12-B-NI-RT	8	12	28	8	M 16 x 1.5	24	58	26	17	8.5	Так	1084 грн	Детальніше
GN 817-8-12-B-NI-RT Характеристики: A/F 8 d₂ 12 k 28 l₁ 8 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 1084 грн Так До кошику
GN 817-8-12-BK-NI-RT	8	12	28	8	M 16 x 1.5	24	58	26	17	8.5	Так	1149 грн	Детальніше
GN 817-8-12-BK-NI-RT Характеристики: A/F 8 d₂ 12 k 28 l₁ 8 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 1149 грн Так До кошику
GN 817-8-12-C-NI-RT	8	12	28	8	M 16 x 1.5	24	58	26	17	8.5	Так	1232 грн	Детальніше
GN 817-8-12-C-NI-RT Характеристики: A/F 8 d₂ 12 k 28 l₁ 8 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 1232 грн Так До кошику
GN 817-8-12-CK-NI-RT	8	12	28	8	M 16 x 1.5	24	58	26	17	8.5	Так	1297 грн	Детальніше
GN 817-8-12-CK-NI-RT Характеристики: A/F 8 d₂ 12 k 28 l₁ 8 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 1297 грн Так До кошику
GN 817-8-8-B-NI-RT	8	8	28	8	M 16 x 1.5	24	58	26	17	8.5	Так	1073 грн	Детальніше
GN 817-8-8-B-NI-RT Характеристики: A/F 8 d₂ 8 k 28 l₁ 8 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 1073 грн Так До кошику
GN 817-8-8-BK-NI-RT	8	8	28	8	M 16 x 1.5	24	58	26	17	8.5	Так	1139 грн	Детальніше
GN 817-8-8-BK-NI-RT Характеристики: A/F 8 d₂ 8 k 28 l₁ 8 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 1139 грн Так До кошику
GN 817-8-8-C-NI-RT	8	8	28	8	M 16 x 1.5	24	58	26	17	8.5	Так	1201 грн	Детальніше
GN 817-8-8-C-NI-RT Характеристики: A/F 8 d₂ 8 k 28 l₁ 8 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 1201 грн Так До кошику
GN 817-8-8-CK-NI-RT	8	8	28	8	M 16 x 1.5	24	58	26	17	8.5	Так	1267 грн	Детальніше
GN 817-8-8-CK-NI-RT Характеристики: A/F 8 d₂ 8 k 28 l₁ 8 d₃ M 16 x 1.5 l₂ 24 l₃ 58 l₄ 26 Пружинная нагрузка в Н ≈начальная 17 Пружинная нагрузка в Н ≈конечная 8.5 1267 грн Так До кошику

Характеристики

Типи
Тип B: без фіксації у віджатому положенні, без контргайки
Тип BK: без фіксації у віджатому положенні, з контргайкою
Тип C: з фіксацією у віджатому положенні, без контргайки
Тип CK: з фіксацією у віджатому положенні, з контргайкою
Нержавіюча сталь AISI 303 NI
Хімічно нікельований плунжер
Ручка пластикова (поліамід ПА)
червоний колір RT RAL 3000 (додайте RT до коду замовлення)

особливості та сфери застосування

Стопорні штифти GN 817 (типи C/CK) застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні.

Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Насічка утримує штифт у цьому положенні.
