Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-C

Друк

GN 81700-ST-B

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, без фіксації у віджатому положенні, без контргайки

GN 81700-ST-BK

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, без фіксації у віджатому положенні, з контргайкою

GN 81700-ST-C

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, фіксуються у віджатому положенні, без контрагайки

GN 81700-ST-CK

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, що фіксуються у віджатому положенні, з контргайкою

GN 81700-NI-B

Фіксатори стопорні, нормально висунутий стрижень, штифти під різні завдання

Нержавіюча сталь, без фіксації у віджатому положенні, без контргайки

GN 81700-NI-BK

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання

Нержавіюча сталь, без фіксації у віджатому положенні, з контргайкою

GN 81700-NI-C

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання

Нержавіюча сталь, можлива фіксація у віджатому положенні, без контргайки

GN 81700-NI-CK

Фіксатори стопорні із висунутим стрижнем, штифти під спеціальні завдання

Нержавіюча сталь, можлива фіксація у віджатому положенні, з контргайкою

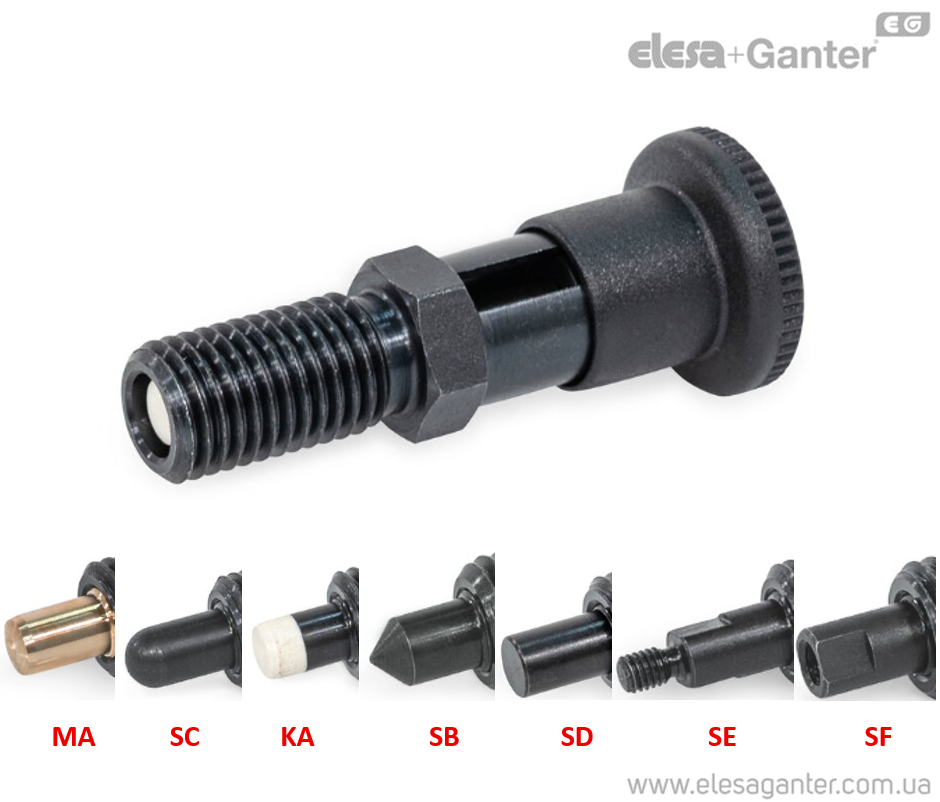

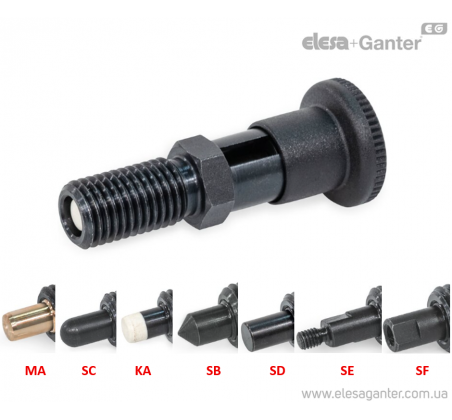

Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-C – фото 1

Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-C – Креслення 1

Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-C – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 81700-ST-C Сталь чорніння, фіксуються у віджатому положенні, без контрагайки

Артікул
Артікул	d1 Штифт -0.02/-0.05 Отвір H7	t мин.	d₂	k	l₁	d₃	l₂	A/F ₁	d₄	d₅	l₃	l₄	A/F ₂	l₅	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	В наявності	Ціна
GN 81700-10-12-C-KA-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Під замовлення	770 грн	Детальніше
GN 81700-10-12-C-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 770 грн Під замовлення До кошику
GN 81700-10-12-C-MA-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	568 грн	Детальніше
GN 81700-10-12-C-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 568 грн Так До кошику
GN 81700-10-12-C-SB-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	537 грн	Детальніше
GN 81700-10-12-C-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 537 грн Так До кошику
GN 81700-10-12-C-SC-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	539 грн	Детальніше
GN 81700-10-12-C-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 539 грн Так До кошику
GN 81700-10-12-C-SD-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Під замовлення	539 грн	Детальніше
GN 81700-10-12-C-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 539 грн Під замовлення До кошику
GN 81700-10-12-C-SE-ST	10	-	M 16 x 1.5	24	12	28	58	17	M 6	-	26	8	8	9	9.5	38	Так	498 грн	Детальніше
GN 81700-10-12-C-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 6 d₅ - l₃ 26 l₄ 8 A/F ₂ 8 l₅ 9 Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 498 грн Так До кошику
GN 81700-10-12-C-SF-ST	10	12	M 16 x 1.5	24	12	28	58	17	-	M 6	26	8	8	-	9.5	38	Так	488 грн	Детальніше
GN 81700-10-12-C-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. 12 d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 6 l₃ 26 l₄ 8 A/F ₂ 8 l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 488 грн Так До кошику
GN 81700-5-8-C-KA-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	605 грн	Детальніше
GN 81700-5-8-C-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 605 грн Під замовлення До кошику
GN 81700-5-8-C-MA-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Так	368 грн	Детальніше
GN 81700-5-8-C-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 368 грн Так До кошику
GN 81700-5-8-C-SB-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	443 грн	Детальніше
GN 81700-5-8-C-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 443 грн Під замовлення До кошику
GN 81700-5-8-C-SC-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	436 грн	Детальніше
GN 81700-5-8-C-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 436 грн Під замовлення До кошику
GN 81700-5-8-C-SD-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	432 грн	Детальніше
GN 81700-5-8-C-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 432 грн Під замовлення До кошику
GN 81700-5-8-C-SE-ST	5	-	M 10 x 1	16	8	19	40	12	M 3	-	18	6	4	4.5	5	18	Під замовлення	379 грн	Детальніше
GN 81700-5-8-C-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ M 3 d₅ - l₃ 18 l₄ 6 A/F ₂ 4 l₅ 4.5 Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 379 грн Під замовлення До кошику
GN 81700-5-8-C-SF-ST	5	6	M 10 x 1	16	8	19	40	12	-	M 3	18	6	4	-	5	18	Під замовлення	379 грн	Детальніше
GN 81700-5-8-C-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. 6 d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ M 3 l₃ 18 l₄ 6 A/F ₂ 4 l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 379 грн Під замовлення До кошику
GN 81700-6-9-C-KA-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	634 грн	Детальніше
GN 81700-6-9-C-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 634 грн Під замовлення До кошику
GN 81700-6-9-C-MA-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	417 грн	Детальніше
GN 81700-6-9-C-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 417 грн Під замовлення До кошику
GN 81700-6-9-C-SB-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	456 грн	Детальніше
GN 81700-6-9-C-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 456 грн Під замовлення До кошику
GN 81700-6-9-C-SC-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	454 грн	Детальніше
GN 81700-6-9-C-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 454 грн Під замовлення До кошику
GN 81700-6-9-C-SD-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	452 грн	Детальніше
GN 81700-6-9-C-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 452 грн Під замовлення До кошику
GN 81700-6-9-C-SE-ST	6	-	M 12 x 1.5	20	9	23	48	47	M 4	-	22	6	5	6	6	25	Під замовлення	404 грн	Детальніше
GN 81700-6-9-C-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ M 4 d₅ - l₃ 22 l₄ 6 A/F ₂ 5 l₅ 6 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 404 грн Під замовлення До кошику
GN 81700-6-9-C-SF-ST	6	8	M 12 x 1.5	20	9	23	48	47	-	M 4	22	6	5	-	6	25	Під замовлення	393 грн	Детальніше
GN 81700-6-9-C-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. 8 d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ M 4 l₃ 22 l₄ 6 A/F ₂ 5 l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 393 грн Під замовлення До кошику
GN 81700-8-12-C-KA-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	752 грн	Детальніше
GN 81700-8-12-C-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 752 грн Під замовлення До кошику
GN 81700-8-12-C-MA-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	522 грн	Детальніше
GN 81700-8-12-C-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 522 грн Під замовлення До кошику
GN 81700-8-12-C-SB-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	514 грн	Детальніше
GN 81700-8-12-C-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 514 грн Під замовлення До кошику
GN 81700-8-12-C-SC-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	517 грн	Детальніше
GN 81700-8-12-C-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 517 грн Під замовлення До кошику
GN 81700-8-12-C-SD-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	514 грн	Детальніше
GN 81700-8-12-C-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 514 грн Під замовлення До кошику
GN 81700-8-12-C-SE-ST	8	-	M 16 x 1.5	20	12	28	58	17	M 5	-	26	8	7	7.5	8.5	28	Під замовлення	474 грн	Детальніше
GN 81700-8-12-C-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 5 d₅ - l₃ 26 l₄ 8 A/F ₂ 7 l₅ 7.5 Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 474 грн Під замовлення До кошику
GN 81700-8-12-C-SF-ST	8	10	M 16 x 1.5	20	12	28	58	17	-	M 5	26	8	7	-	8.5	28	Під замовлення	468 грн	Детальніше
GN 81700-8-12-C-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. 10 d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 5 l₃ 26 l₄ 8 A/F ₂ 7 l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 468 грн Під замовлення До кошику

характеристики

Типи

Тип C: з фіксацією у віджатому положенні, без контргайки

Типи стопорних штифтів

Тип KA: закруглений наконечник, із пластиковим покриттям
Тип MA: закруглений наконечник, латунь
Тип SB: конічний наконечник
Тип SC: сферичний наконечник
Тип SD: плоский наконечник
Тип SE: із зовнішнім різьбленням
Тип SF: з внутрішнім різьбленням

Напрямний корпус

Сталь, чорніння ST

Штифт фіксатора

Сталь, чорніння

Накінечник, загартований для типів SB/SC/SD

Покриття для типу KA

Пластик, поліфталамід (PPA)
Армування скловолокном
Хімічно пов'язаний зі штифтом фіксатора
Білий колір

Латунь для типу MA

Поворотна ручка

Пластик, поліамід (PA)
Чорний колір, матове оздоблення

Натискна пружина

Нержавіюча сталь AISI 301

Шестигранні гайки ISO 8675

Сталь, чорніння

особливості та сфери застосування

Стопорні штифти GN 81700, наприклад, блокують регулювання висоти або поворотні важелі на пристроях, машинах та транспортних засобах.

Штифти фіксаторів типів KA і MA мають закруглені наконечники з пластику або латуні, які зменшують знос поверхні, що стикається, і запобігають появі слідів або подряпин. Конічний штифт фіксатора SB полегшує позиціонування у відповідному приймальному отворі.

Сферичний наконечник штифта фіксатора типу SC проходить над низькими кромками або канавками, забезпечуючи надійну фіксацію та запобігаючи пошкодженню. Завдяки невеликій скосі штифт фіксатора типу SD особливо підходить для неглибоких отворів під фіксатор, наприклад, в деталях з листового металу.

Стопорні штифти зі штифтом фіксатора типів SE або SF можуть оснащуватися спеціальними пристроями із застосуванням зовнішнього або внутрішнього різьблення і використовуватися, наприклад, для приведення в дію механізмів важелів або тросових приводів.

Незалежно від вибраного типу штифта фіксатора стопорні штифти GN 81700 доступні як у відтисненому положенні, так і без нього. Стопорні штифти у віджатому положенні використовуються у тих випадках, коли штифт фіксатора тимчасово не повинен виступати.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 81700.pdf

Залиште відгук про товар!

Типи фіксуючих стрижнів:

KA: закруглений наконечник, із пластиковим покриттям
MA: закруглений наконечник, латунь
SB: конічний наконечник
SC: сферичний наконечник
SD: плоский наконечник
SE: із зовнішнім різьбленням
SF: з внутрішнім різьбленням

Аксесуари на окреме замовлення:

DIN 172 Направляючі втулки (з кільцевим виступом)
DIN 179 Направляючі втулки (без кільцевого виступу)
GN 609.5 Розпорні втулки
ISO 8675 Тонкі шестигранні гайки
DIN 7979 Установчі штифти

Ці вироби так само можуть вас зацікавити

GN 817

Штифти стопорні (фіксатори) посилений плунжер

Сталь/нержавіюча сталь, що відключаються/не відключаються, ручки поліамід червоний/чорні кольори
