Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання GN 81700-NI-C

Друк

GN 81700-ST-B

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, без фіксації у віджатому положенні, без контргайки

GN 81700-ST-BK

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, без фіксації у віджатому положенні, з контргайкою

GN 81700-ST-C

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, фіксуються у віджатому положенні, без контрагайки

GN 81700-ST-CK

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, що фіксуються у віджатому положенні, з контргайкою

GN 81700-NI-B

Фіксатори стопорні, нормально висунутий стрижень, штифти під різні завдання

Нержавіюча сталь, без фіксації у віджатому положенні, без контргайки

GN 81700-NI-BK

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання

Нержавіюча сталь, без фіксації у віджатому положенні, з контргайкою

GN 81700-NI-C

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання

Нержавіюча сталь, можлива фіксація у віджатому положенні, без контргайки

GN 81700-NI-CK

Фіксатори стопорні із висунутим стрижнем, штифти під спеціальні завдання

Нержавіюча сталь, можлива фіксація у віджатому положенні, з контргайкою

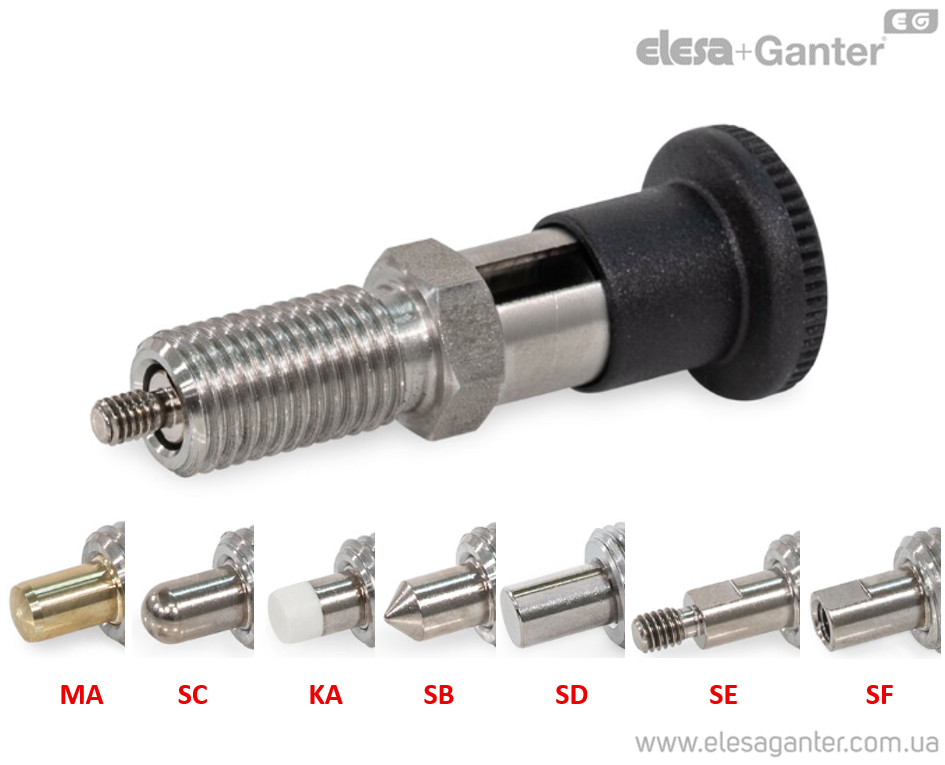

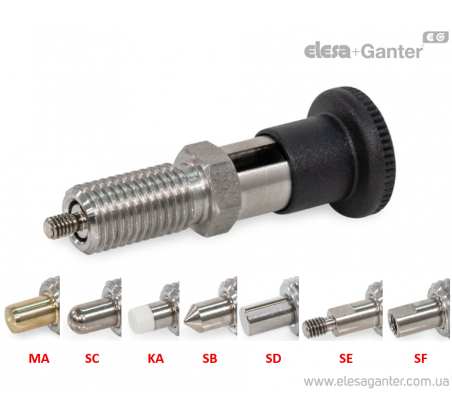

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання GN 81700-NI-C – фото 1

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання GN 81700-NI-C – Креслення 1

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання GN 81700-NI-C – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 81700-NI-C Нержавіюча сталь, можлива фіксація у віджатому положенні, без контргайки

Артікул
Артікул	d1 Штифт -0.02/-0.05 Отвір H7	t мин.	d₂	k	l₁	d₃	l₂	A/F ₁	d₄	d₅	l₃	l₄	A/F ₂	l₅	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	В наявності	Ціна
GN 81700-10-12-C-KA-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Під замовлення	933 грн	Детальніше
GN 81700-10-12-C-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 933 грн Під замовлення До кошику
GN 81700-10-12-C-MA-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	802 грн	Детальніше
GN 81700-10-12-C-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 802 грн Так До кошику
GN 81700-10-12-C-SB-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	776 грн	Детальніше
GN 81700-10-12-C-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 776 грн Так До кошику
GN 81700-10-12-C-SC-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	784 грн	Детальніше
GN 81700-10-12-C-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 784 грн Так До кошику
GN 81700-10-12-C-SD-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Під замовлення	776 грн	Детальніше
GN 81700-10-12-C-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 776 грн Під замовлення До кошику
GN 81700-10-12-C-SE-NI	10	-	M 16 x 1.5	24	12	28	58	17	M 6	-	26	8	8	9	9.5	38	Під замовлення	826 грн	Детальніше
GN 81700-10-12-C-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 6 d₅ - l₃ 26 l₄ 8 A/F ₂ 8 l₅ 9 Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 826 грн Під замовлення До кошику
GN 81700-10-12-C-SF-NI	10	12	M 16 x 1.5	24	12	28	58	17	-	M 6	26	8	8	-	9.5	38	Так	735 грн	Детальніше
GN 81700-10-12-C-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. 12 d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 6 l₃ 26 l₄ 8 A/F ₂ 8 l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 735 грн Так До кошику
GN 81700-5-8-C-KA-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	740 грн	Детальніше
GN 81700-5-8-C-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 740 грн Під замовлення До кошику
GN 81700-5-8-C-MA-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	491 грн	Детальніше
GN 81700-5-8-C-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 491 грн Під замовлення До кошику
GN 81700-5-8-C-SB-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	508 грн	Детальніше
GN 81700-5-8-C-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 508 грн Під замовлення До кошику
GN 81700-5-8-C-SC-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	502 грн	Детальніше
GN 81700-5-8-C-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 502 грн Під замовлення До кошику
GN 81700-5-8-C-SD-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	501 грн	Детальніше
GN 81700-5-8-C-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 501 грн Під замовлення До кошику
GN 81700-5-8-C-SE-NI	5	-	M 10 x 1	16	8	19	40	12	M 3	-	18	6	4	4.5	5	18	Під замовлення	511 грн	Детальніше
GN 81700-5-8-C-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ M 3 d₅ - l₃ 18 l₄ 6 A/F ₂ 4 l₅ 4.5 Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 511 грн Під замовлення До кошику
GN 81700-5-8-C-SF-NI	5	6	M 10 x 1	16	8	19	40	12	-	M 3	18	6	4	-	5	18	Під замовлення	471 грн	Детальніше
GN 81700-5-8-C-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. 6 d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ M 3 l₃ 18 l₄ 6 A/F ₂ 4 l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 471 грн Під замовлення До кошику
GN 81700-6-9-C-KA-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	798 грн	Детальніше
GN 81700-6-9-C-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 798 грн Під замовлення До кошику
GN 81700-6-9-C-MA-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Так	596 грн	Детальніше
GN 81700-6-9-C-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 596 грн Так До кошику
GN 81700-6-9-C-SB-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	588 грн	Детальніше
GN 81700-6-9-C-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 588 грн Під замовлення До кошику
GN 81700-6-9-C-SC-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	589 грн	Детальніше
GN 81700-6-9-C-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 589 грн Під замовлення До кошику
GN 81700-6-9-C-SD-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	586 грн	Детальніше
GN 81700-6-9-C-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 586 грн Під замовлення До кошику
GN 81700-6-9-C-SE-NI	6	-	M 12 x 1.5	20	9	23	48	47	M 4	-	22	6	5	6	6	25	Так	634 грн	Детальніше
GN 81700-6-9-C-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ M 4 d₅ - l₃ 22 l₄ 6 A/F ₂ 5 l₅ 6 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 634 грн Так До кошику
GN 81700-6-9-C-SF-NI	6	8	M 12 x 1.5	20	9	23	48	47	-	M 4	22	6	5	-	6	25	Під замовлення	557 грн	Детальніше
GN 81700-6-9-C-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. 8 d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ M 4 l₃ 22 l₄ 6 A/F ₂ 5 l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 557 грн Під замовлення До кошику
GN 81700-8-12-C-KA-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	932 грн	Детальніше
GN 81700-8-12-C-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 932 грн Під замовлення До кошику
GN 81700-8-12-C-MA-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	777 грн	Детальніше
GN 81700-8-12-C-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 777 грн Під замовлення До кошику
GN 81700-8-12-C-SB-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	749 грн	Детальніше
GN 81700-8-12-C-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 749 грн Під замовлення До кошику
GN 81700-8-12-C-SC-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	761 грн	Детальніше
GN 81700-8-12-C-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 761 грн Під замовлення До кошику
GN 81700-8-12-C-SD-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	752 грн	Детальніше
GN 81700-8-12-C-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 752 грн Під замовлення До кошику
GN 81700-8-12-C-SE-NI	8	-	M 16 x 1.5	20	12	28	58	17	M 5	-	26	8	7	7.5	8.5	28	Під замовлення	912 грн	Детальніше
GN 81700-8-12-C-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 5 d₅ - l₃ 26 l₄ 8 A/F ₂ 7 l₅ 7.5 Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 912 грн Під замовлення До кошику
GN 81700-8-12-C-SF-NI	8	10	M 16 x 1.5	20	12	28	58	17	-	M 5	26	8	7	-	8.5	28	Під замовлення	706 грн	Детальніше
GN 81700-8-12-C-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. 10 d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 5 l₃ 26 l₄ 8 A/F ₂ 7 l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 706 грн Під замовлення До кошику

характеристики

Типи

Тип C: з фіксацією у віджатому положенні, без контргайки

Типи стопорних штифтів

Тип KA: закруглений наконечник, із пластиковим покриттям
Тип MA: закруглений наконечник, латунь
Тип SB: конічний наконечник
Тип SC: сферичний наконечник
Тип SD: плоский наконечник
Тип SE: із зовнішнім різьбленням
Тип SF: з внутрішнім різьбленням

Напрямний корпус

Нержавіюча сталь AISI 303 NI

Штифт фіксатора

Нержавіюча сталь AISI 303, хімічно нікельована для NI

Покриття для типу KA

Пластик, поліфталамід (PPA)
Армування скловолокном
Хімічно пов'язаний зі штифтом фіксатора
Білий колір

Латунь для типу MA

Поворотна ручка

Пластик, поліамід (PA)
Чорний колір, матове оздоблення

Натискна пружина

Нержавіюча сталь AISI 301

Шестигранні гайки ISO 8675

Нержавіюча сталь для NI

особливості та сфери застосування

Стопорні штифти GN 81700, наприклад, блокують регулювання висоти або поворотні важелі на пристроях, машинах та транспортних засобах.

Штифти фіксаторів типів KA і MA мають закруглені наконечники з пластику або латуні, які зменшують знос поверхні, що стикається, і запобігають появі слідів або подряпин. Конічний штифт фіксатора SB полегшує позиціонування у відповідному приймальному отворі.

Сферичний наконечник штифта фіксатора типу SC проходить над низькими кромками або канавками, забезпечуючи надійну фіксацію та запобігаючи пошкодженню. Завдяки невеликій скосі штифт фіксатора типу SD особливо підходить для неглибоких отворів під фіксатор, наприклад, в деталях з листового металу.

Стопорні штифти зі штифтом фіксатора типів SE або SF можуть оснащуватися спеціальними пристроями із застосуванням зовнішнього або внутрішнього різьблення і використовуватися, наприклад, для приведення в дію механізмів важелів або тросових приводів.

Незалежно від вибраного типу штифта фіксатора стопорні штифти GN 81700 доступні як у відтисненому положенні, так і без нього. Стопорні штифти у віджатому положенні використовуються у тих випадках, коли штифт фіксатора тимчасово не повинен виступати.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 81700.pdf

Залиште відгук про товар!

Типи фіксуючих стрижнів:

KA: закруглений наконечник, із пластиковим покриттям
MA: закруглений наконечник, латунь
SB: конічний наконечник
SC: сферичний наконечник
SD: плоский наконечник
SE: із зовнішнім різьбленням
SF: з внутрішнім різьбленням

Аксесуари на окреме замовлення:

DIN 172 Направляючі втулки (з кільцевим виступом)
DIN 179 Направляючі втулки (без кільцевого виступу)
GN 609.5 Розпорні втулки
ISO 8675 Тонкі шестигранні гайки
DIN 7979 Установчі штифти
