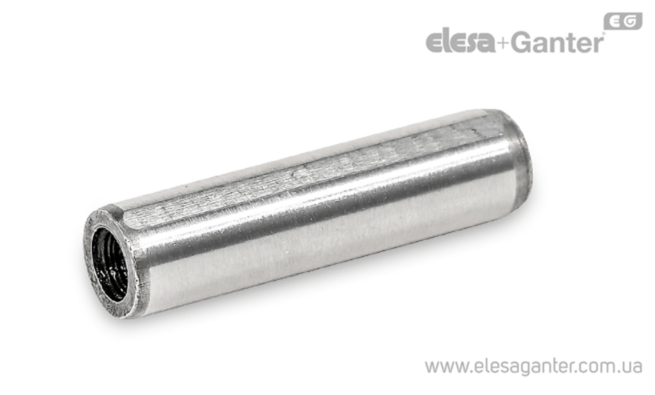

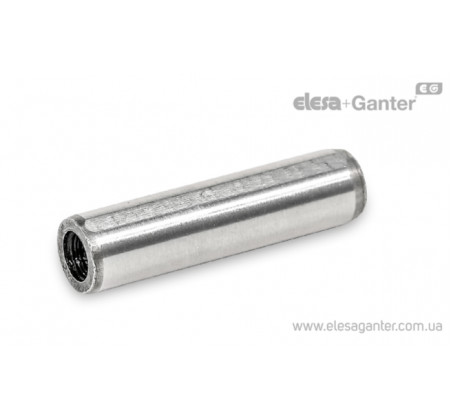

Складальні сталеві штифти під запресовку в глухі отвори посадкою Н7 для деталй машин і механізмів DIN 7979
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

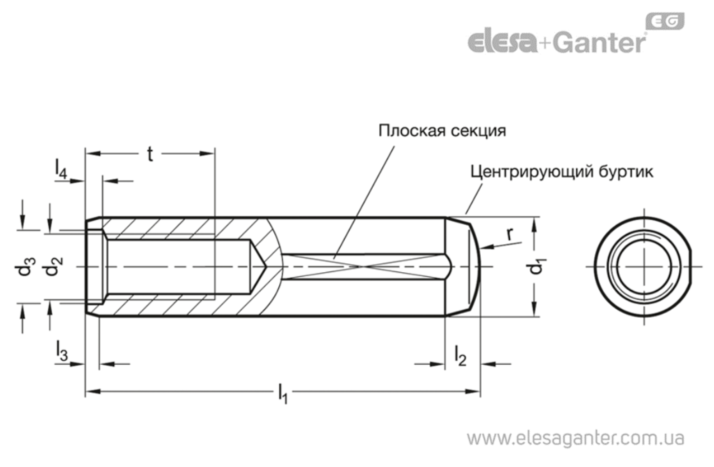

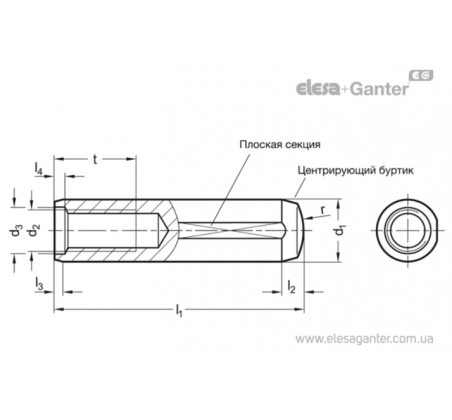

DIN 7979 Загартована сталь, шліфована поверхня, демонтажний різьбовий отвір
| Артікул | d1 m6 | l1 js15 | d2 | d3 | l2 | l3 | l4 | r | t | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 7979-D-10-20-ST | 10 | 20 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
64
|
|||
| DIN 7979-D-10-24-ST | 10 | 24 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
67
|
|||
| DIN 7979-D-10-28-ST | 10 | 28 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
69
|
|||
| DIN 7979-D-10-32-ST | 10 | 32 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
73
|
|||
| DIN 7979-D-10-36-ST | 10 | 36 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
80
|
|||
| DIN 7979-D-10-40-ST | 10 | 40 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
83
|
|||
| DIN 7979-D-10-45-ST | 10 | 45 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
91
|
|||
| DIN 7979-D-10-50-ST | 10 | 50 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
98
|
|||
| DIN 7979-D-10-55-ST | 10 | 55 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
104
|
|||
| DIN 7979-D-10-60-ST | 10 | 60 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
105
|
|||
| DIN 7979-D-10-70-ST | 10 | 70 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
124
|
|||
| DIN 7979-D-10-80-ST | 10 | 80 | M 6 | 6.4 | 3 | 1.2 | 1.2 | 10 | 10 | Так |
144
|
|||
| DIN 7979-D-12-100-ST | 12 | 100 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
249
|
|||
| DIN 7979-D-12-24-ST | 12 | 24 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
94
|
|||
| DIN 7979-D-12-28-ST | 12 | 28 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
93
|
|||
| DIN 7979-D-12-32-ST | 12 | 32 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
102
|
|||
| DIN 7979-D-12-36-ST | 12 | 36 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
106
|
|||
| DIN 7979-D-12-40-ST | 12 | 40 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
118
|
|||
| DIN 7979-D-12-45-ST | 12 | 45 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
128
|
|||
| DIN 7979-D-12-50-ST | 12 | 50 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
140
|
|||
| DIN 7979-D-12-55-ST | 12 | 55 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
147
|
|||
| DIN 7979-D-12-60-ST | 12 | 60 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
151
|
|||
| DIN 7979-D-12-70-ST | 12 | 70 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
172
|
|||
| DIN 7979-D-12-80-ST | 12 | 80 | M 6 | 6.4 | 3.8 | 1.6 | 1.2 | 10 | 12 | Так |
197
|
|||
| DIN 7979-D-16-100-ST | 16 | 100 | M 8 | 8.4 | 4.7 | 2 | 1.5 | 12 | 16 | Так |
426
|
|||
| DIN 7979-D-16-120-ST | 16 | 120 | M 8 | 8.4 | 4.7 | 2 | 1.5 | 12 | 16 | Так |
514
|
|||
| DIN 7979-D-16-32-ST | 16 | 32 | M 8 | 8.4 | 4.7 | 2 | 1.5 | 12 | 16 | Так |
202
|
|||
| DIN 7979-D-16-40-ST | 16 | 40 | M 8 | 8.4 | 4.7 | 2 | 1.5 | 12 | 16 | Так |
228
|
|||
| DIN 7979-D-16-50-ST | 16 | 50 | M 8 | 8.4 | 4.7 | 2 | 1.5 | 12 | 16 | Так |
253
|
|||
| DIN 7979-D-16-60-ST | 16 | 60 | M 8 | 8.4 | 4.7 | 2 | 1.5 | 12 | 16 | Так |
299
|
|||
| DIN 7979-D-16-70-ST | 16 | 70 | M 8 | 8.4 | 4.7 | 2 | 1.5 | 12 | 16 | Так |
331
|
|||
| DIN 7979-D-16-80-ST | 16 | 80 | M 8 | 8.4 | 4.7 | 2 | 1.5 | 12 | 16 | Так |
349
|
|||
| DIN 7979-D-20-100-ST | 20 | 100 | M 10 | 10.5 | 6 | 2.5 | 1.5 | 16 | 20 | Так |
679
|
|||
| DIN 7979-D-20-120-ST | 20 | 120 | M 10 | 10.5 | 6 | 2.5 | 1.5 | 16 | 20 | Так |
790
|
|||
| DIN 7979-D-20-50-ST | 20 | 50 | M 10 | 10.5 | 6 | 2.5 | 1.5 | 16 | 20 | Так |
349
|
|||
| DIN 7979-D-20-60-ST | 20 | 60 | M 10 | 10.5 | 6 | 2.5 | 1.5 | 16 | 20 | Так |
447
|
|||
| DIN 7979-D-20-70-ST | 20 | 70 | M 10 | 10.5 | 6 | 2.5 | 1.5 | 16 | 20 | Так |
520
|
|||
| DIN 7979-D-20-80-ST | 20 | 80 | M 10 | 10.5 | 6 | 2.5 | 1.5 | 16 | 20 | Так |
549
|
|||
| DIN 7979-D-6-20-ST | 6 | 20 | M 4 | 4.3 | 2.1 | 0.8 | 1 | 6 | 6 | Так |
36
|
|||
| DIN 7979-D-6-24-ST | 6 | 24 | M 4 | 4.3 | 2.1 | 0.8 | 1 | 6 | 6 | Так |
36
|
|||
| DIN 7979-D-6-28-ST | 6 | 28 | M 4 | 4.3 | 2.1 | 0.8 | 1 | 6 | 6 | Так |
38
|
|||
| DIN 7979-D-6-32-ST | 6 | 32 | M 4 | 4.3 | 2.1 | 0.8 | 1 | 6 | 6 | Так |
38
|
|||
| DIN 7979-D-6-36-ST | 6 | 36 | M 4 | 4.3 | 2.1 | 0.8 | 1 | 6 | 6 | Так |
47
|
|||
| DIN 7979-D-6-40-ST | 6 | 40 | M 4 | 4.3 | 2.1 | 0.8 | 1 | 6 | 6 | Так |
50
|
|||
| DIN 7979-D-6-45-ST | 6 | 45 | M 4 | 4.3 | 2.1 | 0.8 | 1 | 6 | 6 | Так |
51
|
|||
| DIN 7979-D-6-50-ST | 6 | 50 | M 4 | 4.3 | 2.1 | 0.8 | 1 | 6 | 6 | Так |
53
|
|||
| DIN 7979-D-6-55-ST | 6 | 55 | M 4 | 4.3 | 2.1 | 0.8 | 1 | 6 | 6 | Так |
71
|
|||
| DIN 7979-D-6-60-ST | 6 | 60 | M 4 | 4.3 | 2.1 | 0.8 | 1 | 6 | 6 | Так |
73
|
|||
| DIN 7979-D-8-20-ST | 8 | 20 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
39
|
|||
| DIN 7979-D-8-24-ST | 8 | 24 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
42
|
|||
| DIN 7979-D-8-28-ST | 8 | 28 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
52
|
|||
| DIN 7979-D-8-32-ST | 8 | 32 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
54
|
|||
| DIN 7979-D-8-36-ST | 8 | 36 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
61
|
|||
| DIN 7979-D-8-40-ST | 8 | 40 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
62
|
|||
| DIN 7979-D-8-45-ST | 8 | 45 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
68
|
|||
| DIN 7979-D-8-50-ST | 8 | 50 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
69
|
|||
| DIN 7979-D-8-55-ST | 8 | 55 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
89
|
|||
| DIN 7979-D-8-60-ST | 8 | 60 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
91
|
|||
| DIN 7979-D-8-70-ST | 8 | 70 | M 5 | 5.3 | 2.6 | 1 | 1.2 | 8 | 8 | Так |
106
|
Характеристики
Тип
Тип D: загартовані
Сталь ST
загартований (HRC 60 ±2)
Підгонковий розмір d1, шліфована, гладка поверхня
За запитом штифти з нержавіючої сталі
особливості та сфери застосування
Штифти установки DIN 7979 з'єднують, фіксують і встановлюють на місці деталі машини.
Вони використовуються у зв'язці з глухими отворами. Центрувальний буртик полегшує запресування деталі. Плоска секція випускає захоплене повітря, полегшуючи встановлення та демонтаж.
Штифт можна демонтувати через внутрішнє різьблення за допомогою виштовхувача або ковзного молотка. Захисна конічна зенковка d3 на різьбленні захищає від пошкодження під час монтажу.
Розміри відповідають ISO 8735. У поєднанні з отвором H7 можна отримати перехідну посадку.
