Опори регульовані сталеві нівелювальні GN 360

Друк

GN 360

Опори регульовані сталеві нівелювальні

Сталь оцинкована

GN 360-NI

Нівелювальні опори з нержавіючої сталі.

Нержавіюча сталь

Опори регульовані сталеві нівелювальні GN 360 – фото 1

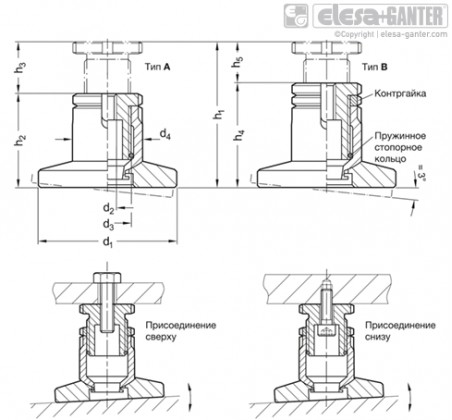

Опори регульовані сталеві нівелювальні GN 360 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 360 Сталь оцинкована

Артікул
Артікул	d₁	d₂	h₂ min	Кодовий номер для ключа крючкового типу	d₃	h₁ max	d₄	h₄ min	h₃	h₅	Статическая нагрузка F в кН	В наявності	Ціна
GN 360-119-M16-112-A-ST	119	M 16	82	DIN 1810-A65-70	M 45 x 1,5	112	65	-	30	-	225	Під замовлення	11014 грн	Детальніше
GN 360-119-M16-112-A-ST Характеристики: d₁ 119 d₂ M 16 h₂ min 82 Кодовий номер для ключа крючкового типу DIN 1810-A65-70 d₃ M 45 x 1,5 h₁ max 112 d₄ 65 h₄ min - h₃ 30 h₅ - Статическая нагрузка F в кН 225 11014 грн Під замовлення До кошику
GN 360-119-M16-112-B-ST	119	M 16	-	DIN 1810-A65-70	M 45 x 1,5	112	65	90	-	22	225	Під замовлення	11715 грн	Детальніше
GN 360-119-M16-112-B-ST Характеристики: d₁ 119 d₂ M 16 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A65-70 d₃ M 45 x 1,5 h₁ max 112 d₄ 65 h₄ min 90 h₃ - h₅ 22 Статическая нагрузка F в кН 225 11715 грн Під замовлення До кошику
GN 360-119-M16-148-A-ST	119	M 16	100	DIN 1810-A65-70	M 45 x 1,5	148	65	-	48	-	225	Під замовлення	12212 грн	Детальніше
GN 360-119-M16-148-A-ST Характеристики: d₁ 119 d₂ M 16 h₂ min 100 Кодовий номер для ключа крючкового типу DIN 1810-A65-70 d₃ M 45 x 1,5 h₁ max 148 d₄ 65 h₄ min - h₃ 48 h₅ - Статическая нагрузка F в кН 225 12212 грн Під замовлення До кошику
GN 360-119-M16-148-B-ST	119	M 16	-	DIN 1810-A65-70	M 45 x 1,5	148	65	108	-	40	225	Під замовлення	12919 грн	Детальніше
GN 360-119-M16-148-B-ST Характеристики: d₁ 119 d₂ M 16 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A65-70 d₃ M 45 x 1,5 h₁ max 148 d₄ 65 h₄ min 108 h₃ - h₅ 40 Статическая нагрузка F в кН 225 12919 грн Під замовлення До кошику
GN 360-40-M10-69-A-ST	40	M 10	53	DIN 1810-A40-42	M 28 x 1,5	69	40	-	16	-	100	Під замовлення	5560 грн	Детальніше
GN 360-40-M10-69-A-ST Характеристики: d₁ 40 d₂ M 10 h₂ min 53 Кодовий номер для ключа крючкового типу DIN 1810-A40-42 d₃ M 28 x 1,5 h₁ max 69 d₄ 40 h₄ min - h₃ 16 h₅ - Статическая нагрузка F в кН 100 5560 грн Під замовлення До кошику
GN 360-40-M10-69-B-ST	40	M 10	-	DIN 1810-A40-42	M 28 x 1,5	69	40	59	-	10	100	Під замовлення	6059 грн	Детальніше
GN 360-40-M10-69-B-ST Характеристики: d₁ 40 d₂ M 10 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A40-42 d₃ M 28 x 1,5 h₁ max 69 d₄ 40 h₄ min 59 h₃ - h₅ 10 Статическая нагрузка F в кН 100 6059 грн Під замовлення До кошику
GN 360-40-M10-86-A-ST	40	M 10	62	DIN 1810-A40-42	M 28 x 1,5	86	40	-	24	-	100	Під замовлення	5777 грн	Детальніше
GN 360-40-M10-86-A-ST Характеристики: d₁ 40 d₂ M 10 h₂ min 62 Кодовий номер для ключа крючкового типу DIN 1810-A40-42 d₃ M 28 x 1,5 h₁ max 86 d₄ 40 h₄ min - h₃ 24 h₅ - Статическая нагрузка F в кН 100 5777 грн Під замовлення До кошику
GN 360-40-M10-86-B-ST	40	M 10	-	DIN 1810-A40-42	M 28 x 1,5	86	40	68	-	18	100	Під замовлення	6271 грн	Детальніше
GN 360-40-M10-86-B-ST Характеристики: d₁ 40 d₂ M 10 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A40-42 d₃ M 28 x 1,5 h₁ max 86 d₄ 40 h₄ min 68 h₃ - h₅ 18 Статическая нагрузка F в кН 100 6271 грн Під замовлення До кошику
GN 360-52-M12-103-A-ST	52	M 12	73	DIN 1810-A52-55	M 36 x 1,5	103	52	-	30	-	125	Під замовлення	6958 грн	Детальніше
GN 360-52-M12-103-A-ST Характеристики: d₁ 52 d₂ M 12 h₂ min 73 Кодовий номер для ключа крючкового типу DIN 1810-A52-55 d₃ M 36 x 1,5 h₁ max 103 d₄ 52 h₄ min - h₃ 30 h₅ - Статическая нагрузка F в кН 125 6958 грн Під замовлення До кошику
GN 360-52-M12-103-B-ST	52	M 12	-	DIN 1810-A52-55	M 36 x 1,5	103	52	80	-	23	125	Під замовлення	7470 грн	Детальніше
GN 360-52-M12-103-B-ST Характеристики: d₁ 52 d₂ M 12 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A52-55 d₃ M 36 x 1,5 h₁ max 103 d₄ 52 h₄ min 80 h₃ - h₅ 23 Статическая нагрузка F в кН 125 7470 грн Під замовлення До кошику
GN 360-52-M12-80-A-ST	52	M 12	61	DIN 1810-A52-55	M 36 x 1,5	80	52	-	19	-	125	Під замовлення	6299 грн	Детальніше
GN 360-52-M12-80-A-ST Характеристики: d₁ 52 d₂ M 12 h₂ min 61 Кодовий номер для ключа крючкового типу DIN 1810-A52-55 d₃ M 36 x 1,5 h₁ max 80 d₄ 52 h₄ min - h₃ 19 h₅ - Статическая нагрузка F в кН 125 6299 грн Під замовлення До кошику
GN 360-52-M12-80-B-ST	52	M 12	-	DIN 1810-A52-55	M 36 x 1,5	80	52	69	-	11	125	Під замовлення	6801 грн	Детальніше
GN 360-52-M12-80-B-ST Характеристики: d₁ 52 d₂ M 12 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A52-55 d₃ M 36 x 1,5 h₁ max 80 d₄ 52 h₄ min 69 h₃ - h₅ 11 Статическая нагрузка F в кН 125 6801 грн Під замовлення До кошику
GN 360-65-M16-112-A-ST	65	M 16	82	DIN 1810-A65-70	M 45 x 1,5	112	65	-	30	-	225	Під замовлення	8430 грн	Детальніше
GN 360-65-M16-112-A-ST Характеристики: d₁ 65 d₂ M 16 h₂ min 82 Кодовий номер для ключа крючкового типу DIN 1810-A65-70 d₃ M 45 x 1,5 h₁ max 112 d₄ 65 h₄ min - h₃ 30 h₅ - Статическая нагрузка F в кН 225 8430 грн Під замовлення До кошику
GN 360-65-M16-112-B-ST	65	M 16	-	DIN 1810-A65-70	M 45 x 1,5	112	65	90	-	22	225	Під замовлення	9118 грн	Детальніше
GN 360-65-M16-112-B-ST Характеристики: d₁ 65 d₂ M 16 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A65-70 d₃ M 45 x 1,5 h₁ max 112 d₄ 65 h₄ min 90 h₃ - h₅ 22 Статическая нагрузка F в кН 225 9118 грн Під замовлення До кошику
GN 360-65-M16-148-A-ST	65	M 16	100	DIN 1810-A65-70	M 45 x 1,5	148	65	-	48	-	225	Під замовлення	9665 грн	Детальніше
GN 360-65-M16-148-A-ST Характеристики: d₁ 65 d₂ M 16 h₂ min 100 Кодовий номер для ключа крючкового типу DIN 1810-A65-70 d₃ M 45 x 1,5 h₁ max 148 d₄ 65 h₄ min - h₃ 48 h₅ - Статическая нагрузка F в кН 225 9665 грн Під замовлення До кошику
GN 360-65-M16-148-B-ST	65	M 16	-	DIN 1810-A65-70	M 45 x 1,5	148	65	108	-	40	225	Під замовлення	10350 грн	Детальніше
GN 360-65-M16-148-B-ST Характеристики: d₁ 65 d₂ M 16 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A65-70 d₃ M 45 x 1,5 h₁ max 148 d₄ 65 h₄ min 108 h₃ - h₅ 40 Статическая нагрузка F в кН 225 10350 грн Під замовлення До кошику
GN 360-79-M10-69-A-ST	79	M 10	53	DIN 1810-A40-42	M 28 x 1,5	69	40	-	16	-	100	Під замовлення	6843 грн	Детальніше
GN 360-79-M10-69-A-ST Характеристики: d₁ 79 d₂ M 10 h₂ min 53 Кодовий номер для ключа крючкового типу DIN 1810-A40-42 d₃ M 28 x 1,5 h₁ max 69 d₄ 40 h₄ min - h₃ 16 h₅ - Статическая нагрузка F в кН 100 6843 грн Під замовлення До кошику
GN 360-79-M10-69-B-ST	79	M 10	-	DIN 1810-A40-42	M 28 x 1,5	69	40	59	-	10	100	Під замовлення	7348 грн	Детальніше
GN 360-79-M10-69-B-ST Характеристики: d₁ 79 d₂ M 10 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A40-42 d₃ M 28 x 1,5 h₁ max 69 d₄ 40 h₄ min 59 h₃ - h₅ 10 Статическая нагрузка F в кН 100 7348 грн Під замовлення До кошику
GN 360-79-M10-86-A-ST	79	M 10	62	DIN 1810-A40-42	M 28 x 1,5	86	40	-	24	-	100	Під замовлення	7068 грн	Детальніше
GN 360-79-M10-86-A-ST Характеристики: d₁ 79 d₂ M 10 h₂ min 62 Кодовий номер для ключа крючкового типу DIN 1810-A40-42 d₃ M 28 x 1,5 h₁ max 86 d₄ 40 h₄ min - h₃ 24 h₅ - Статическая нагрузка F в кН 100 7068 грн Під замовлення До кошику
GN 360-79-M10-86-B-ST	79	M 10	-	DIN 1810-A40-42	M 28 x 1,5	86	40	68	-	18	100	Під замовлення	7570 грн	Детальніше
GN 360-79-M10-86-B-ST Характеристики: d₁ 79 d₂ M 10 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A40-42 d₃ M 28 x 1,5 h₁ max 86 d₄ 40 h₄ min 68 h₃ - h₅ 18 Статическая нагрузка F в кН 100 7570 грн Під замовлення До кошику
GN 360-99-M12-103-A-ST	99	M 12	73	DIN 1810-A52-55	M 36 x 1,5	103	52	-	30	-	125	Під замовлення	8835 грн	Детальніше
GN 360-99-M12-103-A-ST Характеристики: d₁ 99 d₂ M 12 h₂ min 73 Кодовий номер для ключа крючкового типу DIN 1810-A52-55 d₃ M 36 x 1,5 h₁ max 103 d₄ 52 h₄ min - h₃ 30 h₅ - Статическая нагрузка F в кН 125 8835 грн Під замовлення До кошику
GN 360-99-M12-103-B-ST	99	M 12	-	DIN 1810-A52-55	M 36 x 1,5	103	52	80	-	23	125	Під замовлення	9341 грн	Детальніше
GN 360-99-M12-103-B-ST Характеристики: d₁ 99 d₂ M 12 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A52-55 d₃ M 36 x 1,5 h₁ max 103 d₄ 52 h₄ min 80 h₃ - h₅ 23 Статическая нагрузка F в кН 125 9341 грн Під замовлення До кошику
GN 360-99-M12-80-A-ST	99	M 12	61	DIN 1810-A52-55	M 36 x 1,5	80	52	-	19	-	125	Під замовлення	8173 грн	Детальніше
GN 360-99-M12-80-A-ST Характеристики: d₁ 99 d₂ M 12 h₂ min 61 Кодовий номер для ключа крючкового типу DIN 1810-A52-55 d₃ M 36 x 1,5 h₁ max 80 d₄ 52 h₄ min - h₃ 19 h₅ - Статическая нагрузка F в кН 125 8173 грн Під замовлення До кошику
GN 360-99-M12-80-B-ST	99	M 12	-	DIN 1810-A52-55	M 36 x 1,5	80	52	69	-	11	125	Під замовлення	8666 грн	Детальніше
GN 360-99-M12-80-B-ST Характеристики: d₁ 99 d₂ M 12 h₂ min - Кодовий номер для ключа крючкового типу DIN 1810-A52-55 d₃ M 36 x 1,5 h₁ max 80 d₄ 52 h₄ min 69 h₃ - h₅ 11 Статическая нагрузка F в кН 125 8666 грн Під замовлення До кошику

Характеристики

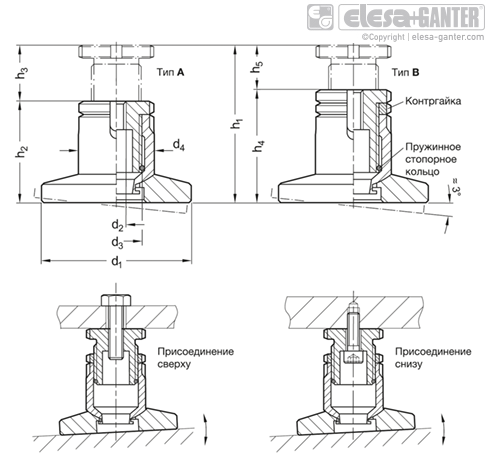

Типи
Тип A: без контргайки
Тип B: з контргайкою
Варіант виконання зі сталі
Сталь ST
гальванічно оцинкована з блакитною пасивацією

За запитом

Ключ для круглих шліцевих гайок DIN 1810 (див. № коду в таблиці)

особливості та сфери застосування

Комплекти для вирівнювання GN 360 призначені для вирівнювання та корекції будь-якого ухилу під час встановлення машин та систем.

Різьблення d2 також може бути використане як наскрізний отвор для приєднання знизу. Дрібне різьблення d3 забезпечує точне регулювання та підрегулювання за допомогою ключа для круглих шліцевих гайок DIN 1810. Пружинне кільце обмежує максимальну довжину регулювання. DIN 1810 Використовується ключ для шліцевих гайок. Пружинне кільце обмежує максимальну довжину регулювання.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

Залиште відгук про товар!

Тип A: без контргайки
Тип B: з контргайкою
