Комплект для вирівнювання під довгі болти GN 350

Друк

GN 350

Комплект для вирівнювання під довгі болти

Сталь оцинкована

GN 350-NI

Підкладний комплект для вирівнювання корозійностійки

Нержавіюча сталь

Комплект для вирівнювання під довгі болти GN 350 – фото 1

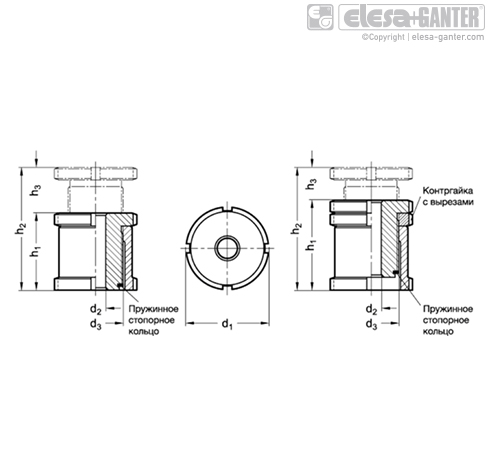

Комплект для вирівнювання під довгі болти GN 350 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 350 Сталь оцинкована

Артікул
Артікул	d₁	Для гинта	d₂	Кодовий номер для ключа крючкового типу	d₃	h₂	h₃	r	Статическая нагрузка F в кНF₁	Статическая нагрузка F в кНF₂	h₁	В наявності	Ціна
GN 350-25-6,6-A-ST	25	M 6	6.6	DIN 1810-A25-28	M 15 x 1	43	15	M 6	40	DIN 1810-A25-28	28	Під замовлення	1984 грн	Детальніше
GN 350-25-6,6-A-ST Характеристики: d₁ 25 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A25-28 d₃ M 15 x 1 h₂ 43 h₃ 15 r M 6 Статическая нагрузка F в кНF₁ 40 Статическая нагрузка F в кНF₂ DIN 1810-A25-28 h₁ 28 1984 грн Під замовлення До кошику
GN 350-25-6,6-AK-ST	25	M 6	6.6	DIN 1810-A25-28	M 15 x 1	43	10	M 6	40	DIN 1810-A25-28	33	Під замовлення	2201 грн	Детальніше
GN 350-25-6,6-AK-ST Характеристики: d₁ 25 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A25-28 d₃ M 15 x 1 h₂ 43 h₃ 10 r M 6 Статическая нагрузка F в кНF₁ 40 Статическая нагрузка F в кНF₂ DIN 1810-A25-28 h₁ 33 2201 грн Під замовлення До кошику
GN 350-32-11-A-ST	32	M 10	11	DIN 1810-A30-32	M 20 x 1	55	20	M 10	65	DIN 1810-A30-32	35	Так	2436 грн	Детальніше
GN 350-32-11-A-ST Характеристики: d₁ 32 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 55 h₃ 20 r M 10 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 35 2436 грн Так До кошику
GN 350-32-11-AK-ST	32	M 10	11	DIN 1810-A30-32	M 20 x 1	55	14	M 10	65	DIN 1810-A30-32	41	Так	2806 грн	Детальніше
GN 350-32-11-AK-ST Характеристики: d₁ 32 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 55 h₃ 14 r M 10 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 41 2806 грн Так До кошику
GN 350-32-6,6-A-ST	32	M 6	6.6	DIN 1810-A30-32	M 20 x 1	55	20	M 6	65	DIN 1810-A30-32	35	Під замовлення	2436 грн	Детальніше
GN 350-32-6,6-A-ST Характеристики: d₁ 32 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 55 h₃ 20 r M 6 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 35 2436 грн Під замовлення До кошику
GN 350-32-6,6-AK-ST	32	M 6	6.6	DIN 1810-A30-32	M 20 x 1	55	14	M 6	65	DIN 1810-A30-32	41	Під замовлення	2764 грн	Детальніше
GN 350-32-6,6-AK-ST Характеристики: d₁ 32 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 55 h₃ 14 r M 6 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 41 2764 грн Під замовлення До кошику
GN 350-32-9-A-ST	32	M 8	9	DIN 1810-A30-32	M 20 x 1	55	20	M 8	65	DIN 1810-A30-32	35	Під замовлення	2436 грн	Детальніше
GN 350-32-9-A-ST Характеристики: d₁ 32 Для гинта M 8 d₂ 9 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 55 h₃ 20 r M 8 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 35 2436 грн Під замовлення До кошику
GN 350-32-9-AK-ST	32	M 8	9	DIN 1810-A30-32	M 20 x 1	55	14	M 8	65	DIN 1810-A30-32	41	Під замовлення	2734 грн	Детальніше
GN 350-32-9-AK-ST Характеристики: d₁ 32 Для гинта M 8 d₂ 9 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 55 h₃ 14 r M 8 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 41 2734 грн Під замовлення До кошику
GN 350-45-11-A-ST	45	M 10	11	DIN 1810-A45-50	M 30 x 1.5	67	25	M 10	120	DIN 1810-A45-50	42	Під замовлення	3103 грн	Детальніше
GN 350-45-11-A-ST Характеристики: d₁ 45 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 67 h₃ 25 r M 10 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 42 3103 грн Під замовлення До кошику
GN 350-45-11-AK-ST	45	M 10	11	DIN 1810-A45-50	M 30 x 1.5	67	18	M 10	120	DIN 1810-A45-50	49	Під замовлення	3937 грн	Детальніше
GN 350-45-11-AK-ST Характеристики: d₁ 45 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 67 h₃ 18 r M 10 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 49 3937 грн Під замовлення До кошику
GN 350-45-13,5-A-ST	45	M 12	13.5	DIN 1810-A45-50	M 30 x 1.5	67	25	M 12	120	DIN 1810-A45-50	42	Під замовлення	3103 грн	Детальніше
GN 350-45-13,5-A-ST Характеристики: d₁ 45 Для гинта M 12 d₂ 13.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 67 h₃ 25 r M 12 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 42 3103 грн Під замовлення До кошику
GN 350-45-13,5-AK-ST	45	M 12	13.5	DIN 1810-A45-50	M 30 x 1.5	67	18	M 12	120	DIN 1810-A45-50	49	Так	3899 грн	Детальніше
GN 350-45-13,5-AK-ST Характеристики: d₁ 45 Для гинта M 12 d₂ 13.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 67 h₃ 18 r M 12 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 49 3899 грн Так До кошику
GN 350-45-17,5-A-ST	45	M 16	17.5	DIN 1810-A45-50	M 30 x 1.5	67	25	M 16	120	DIN 1810-A45-50	42	Під замовлення	3103 грн	Детальніше
GN 350-45-17,5-A-ST Характеристики: d₁ 45 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 67 h₃ 25 r M 16 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 42 3103 грн Під замовлення До кошику
GN 350-45-17,5-AK-ST	45	M 16	17.5	DIN 1810-A45-50	M 30 x 1.5	67	18	M 16	120	DIN 1810-A45-50	49	Під замовлення	3879 грн	Детальніше
GN 350-45-17,5-AK-ST Характеристики: d₁ 45 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 67 h₃ 18 r M 16 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 49 3879 грн Під замовлення До кошику
GN 350-58-17,5-A-ST	58	M 16	17.5	DIN 1810-A58-62	M 40 x 1.5	86	32	M 16	210	DIN 1810-A58-62	54	Під замовлення	4613 грн	Детальніше
GN 350-58-17,5-A-ST Характеристики: d₁ 58 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 86 h₃ 32 r M 16 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 54 4613 грн Під замовлення До кошику
GN 350-58-17,5-AK-ST	58	M 16	17.5	DIN 1810-A58-62	M 40 x 1.5	86	23	M 16	210	DIN 1810-A58-62	63	Під замовлення	5673 грн	Детальніше
GN 350-58-17,5-AK-ST Характеристики: d₁ 58 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 86 h₃ 23 r M 16 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 63 5673 грн Під замовлення До кошику
GN 350-58-22-A-ST	58	M 20	22	DIN 1810-A58-62	M 40 x 1.5	86	32	M 20	210	DIN 1810-A58-62	54	Так	4613 грн	Детальніше
GN 350-58-22-A-ST Характеристики: d₁ 58 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 86 h₃ 32 r M 20 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 54 4613 грн Так До кошику
GN 350-58-22-AK-ST	58	M 20	22	DIN 1810-A58-62	M 40 x 1.5	86	23	M 20	210	DIN 1810-A58-62	63	Так	5618 грн	Детальніше
GN 350-58-22-AK-ST Характеристики: d₁ 58 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 86 h₃ 23 r M 20 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 63 5618 грн Так До кошику
GN 350-58-26-A-ST	58	M 24	26	DIN 1810-A58-62	M 40 x 1.5	86	32	M 24	210	DIN 1810-A58-62	54	Під замовлення	4613 грн	Детальніше
GN 350-58-26-A-ST Характеристики: d₁ 58 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 86 h₃ 32 r M 24 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 54 4613 грн Під замовлення До кошику
GN 350-58-26-AK-ST	58	M 24	26	DIN 1810-A58-62	M 40 x 1.5	86	23	M 24	210	DIN 1810-A58-62	63	Так	5593 грн	Детальніше
GN 350-58-26-AK-ST Характеристики: d₁ 58 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 86 h₃ 23 r M 24 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 63 5593 грн Так До кошику
GN 350-70-22-A-ST	70	M 20	22	DIN 1810-A68-75	M 50 x 1.5	106	40	M 20	330	DIN 1810-A68-75	66	Під замовлення	7159 грн	Детальніше
GN 350-70-22-A-ST Характеристики: d₁ 70 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 106 h₃ 40 r M 20 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 66 7159 грн Під замовлення До кошику
GN 350-70-22-AK-ST	70	M 20	22	DIN 1810-A68-75	M 50 x 1.5	106	29	M 20	330	DIN 1810-A68-75	77	Під замовлення	8492 грн	Детальніше
GN 350-70-22-AK-ST Характеристики: d₁ 70 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 106 h₃ 29 r M 20 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 77 8492 грн Під замовлення До кошику
GN 350-70-26-A-ST	70	M 24	26	DIN 1810-A68-75	M 50 x 1.5	106	40	M 24	330	DIN 1810-A68-75	66	Під замовлення	7159 грн	Детальніше
GN 350-70-26-A-ST Характеристики: d₁ 70 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 106 h₃ 40 r M 24 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 66 7159 грн Під замовлення До кошику
GN 350-70-26-AK-ST	70	M 24	26	DIN 1810-A68-75	M 50 x 1.5	106	29	M 24	330	DIN 1810-A68-75	77	Під замовлення	8448 грн	Детальніше
GN 350-70-26-AK-ST Характеристики: d₁ 70 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 106 h₃ 29 r M 24 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 77 8448 грн Під замовлення До кошику
GN 350-70-33-A-ST	70	M 30	33	DIN 1810-A68-75	M 50 x 1.5	106	40	M 30	330	DIN 1810-A68-75	66	Під замовлення	7159 грн	Детальніше
GN 350-70-33-A-ST Характеристики: d₁ 70 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 106 h₃ 40 r M 30 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 66 7159 грн Під замовлення До кошику
GN 350-70-33-AK-ST	70	M 30	33	DIN 1810-A68-75	M 50 x 1.5	106	29	M 30	330	DIN 1810-A68-75	77	Під замовлення	8365 грн	Детальніше
GN 350-70-33-AK-ST Характеристики: d₁ 70 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 x 1.5 h₂ 106 h₃ 29 r M 30 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 77 8365 грн Під замовлення До кошику
GN 350-80-26-A-ST	80	M 24	26	DIN 1810-A80-90	M 60 x 2	126	50	M 24	495	DIN 1810-A80-90	76	Під замовлення	9820 грн	Детальніше
GN 350-80-26-A-ST Характеристики: d₁ 80 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 126 h₃ 50 r M 24 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 76 9820 грн Під замовлення До кошику
GN 350-80-26-AK-ST	80	M 24	26	DIN 1810-A80-90	M 60 x 2	126	39	M 24	495	DIN 1810-A80-90	87	Під замовлення	10734 грн	Детальніше
GN 350-80-26-AK-ST Характеристики: d₁ 80 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 126 h₃ 39 r M 24 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 87 10734 грн Під замовлення До кошику
GN 350-80-33-A-ST	80	M 30	33	DIN 1810-A80-90	M 60 x 2	126	50	M 30	495	DIN 1810-A80-90	76	Під замовлення	9721 грн	Детальніше
GN 350-80-33-A-ST Характеристики: d₁ 80 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 126 h₃ 50 r M 30 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 76 9721 грн Під замовлення До кошику
GN 350-80-33-AK-ST	80	M 30	33	DIN 1810-A80-90	M 60 x 2	126	39	M 30	495	DIN 1810-A80-90	87	Під замовлення	10574 грн	Детальніше
GN 350-80-33-AK-ST Характеристики: d₁ 80 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 126 h₃ 39 r M 30 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 87 10574 грн Під замовлення До кошику
GN 350-80-39-A-ST	80	M 36	39	DIN 1810-A80-90	M 60 x 2	126	50	M 36	495	DIN 1810-A80-90	76	Під замовлення	9677 грн	Детальніше
GN 350-80-39-A-ST Характеристики: d₁ 80 Для гинта M 36 d₂ 39 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 126 h₃ 50 r M 36 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 76 9677 грн Під замовлення До кошику
GN 350-80-39-AK-ST	80	M 36	39	DIN 1810-A80-90	M 60 x 2	126	39	M 36	495	DIN 1810-A80-90	87	Під замовлення	10519 грн	Детальніше
GN 350-80-39-AK-ST Характеристики: d₁ 80 Для гинта M 36 d₂ 39 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 x 2 h₂ 126 h₃ 39 r M 36 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 87 10519 грн Під замовлення До кошику

Характеристики

Типи
Тип A: без контргайки
Тип AK: з контргайкою
Варіант виконання зі сталі
Сталь, 1.7225 (42 CrMo 4V) ST
гальванічно оцинкована з блакитною пасивацією
F1: макс. загальне навантаження
F2: макс. сумарна величина за вирахуванням макс. попереднього навантаження
для гвинтів 8.8 µ = 0,125 (Сталевий варіант виконання)

Аксесуари

Ключ для круглих шліцевих гайок DIN 1810 (див. у таблиці номер коду)

Приклади застосування

особливості та сфери застосування

Комплекти для вирівнювання GN 350 використовуються для виставлення за рівнем та з'єднанням. Вони мають різьбову верхню муфту і нижню муфту з внутрішнім різьбленням. Дрібне різьблення забезпечує плавне, точне встановлення та фіксацію з використанням ключа для круглих шліцевих гайок DIN 1810 . Стопорне кільце також служить обмежувачем висоти в межах максимального значення.

Зазвичай цей гвинт постійно і надійно заблокований статичним навантаженням, створеним при затягуванні гвинта.

Якщо цього мало, то рекомендується використовувати контргайку (тип АК).

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_350.pdf

Залиште відгук про товар!

Тип A: без контргайки
Тип AK: з контргайкою
