Комплекти для нівелювання важких основ GN 350.2

Друк

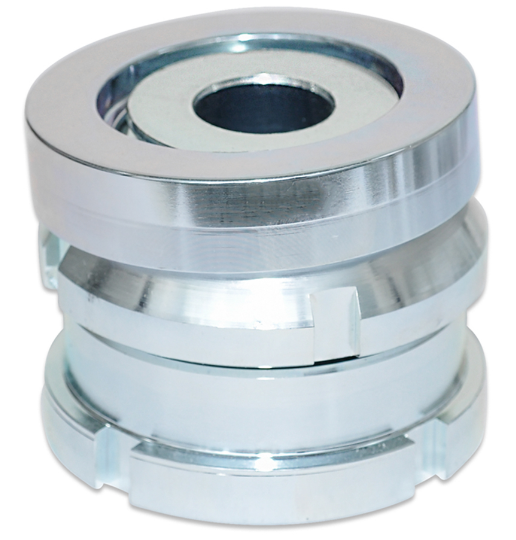

GN 350.2

Комплекти для нівелювання важких основ

Сталь оцинкована.

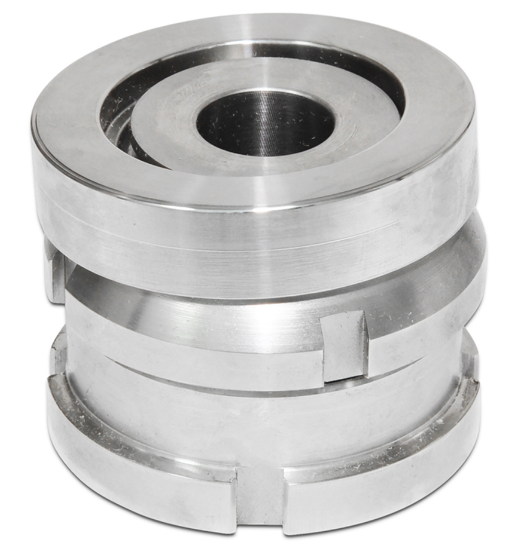

GN 350.2-NI

Нівеліри під важкі пластини з нержавіючої сталі

Нержавіюча сталь

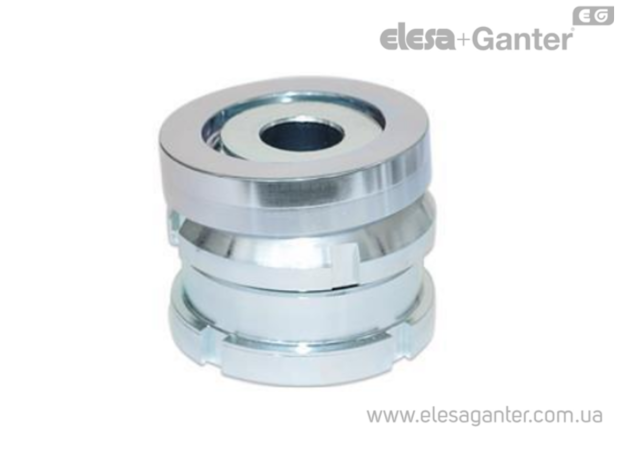

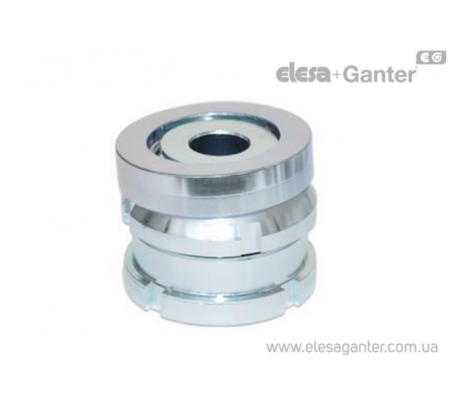

Комплекти для нівелювання важких основ GN 350.2 – фото 1

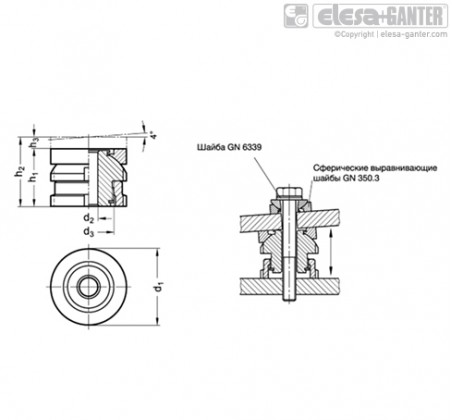

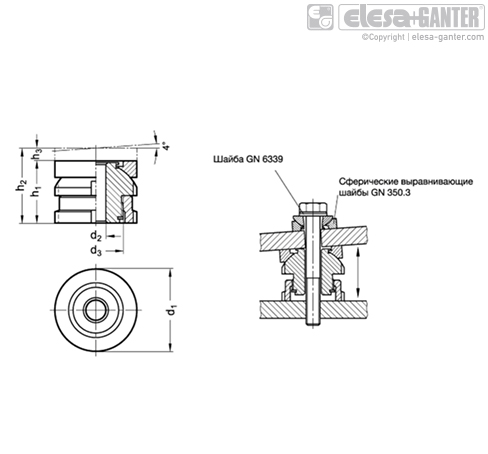

Комплекти для нівелювання важких основ GN 350.2 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 350.2 Сталь оцинкована.

Артікул
Артікул	d₁	Для гинта	d₂	Кодовий номер для ключа крючкового типу	d₃	h₂	h₃	r	Статическая нагрузка F в кНF₁	Статическая нагрузка F в кНF₂	h₁	В наявності	Ціна
GN 350.2-25-6,6-22-ST	25	M 6	6.6	DIN 1810-A25-28	M 15 x 1	26	4	M 6	40	DIN 1810-A25-28	22	Так	2337 грн	Детальніше
GN 350.2-25-6,6-22-ST Характеристики: d₁ 25 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A25-28 d₃ M 15 x 1 h₂ 26 h₃ 4 r M 6 Статическая нагрузка F в кНF₁ 40 Статическая нагрузка F в кНF₂ DIN 1810-A25-28 h₁ 22 2337 грн Так До кошику
GN 350.2-25-6,6-35-ST	25	M 6	6.6	DIN 1810-A25-28	M 15 x 1	50	15	M 6	40	DIN 1810-A25-28	35	Так	3171 грн	Детальніше
GN 350.2-25-6,6-35-ST Характеристики: d₁ 25 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A25-28 d₃ M 15 x 1 h₂ 50 h₃ 15 r M 6 Статическая нагрузка F в кНF₁ 40 Статическая нагрузка F в кНF₂ DIN 1810-A25-28 h₁ 35 3171 грн Так До кошику
GN 350.2-32-11-26-ST	32	M 10	11	DIN 1810-A30-32	M 20 x 1	31	5	M 10	65	DIN 1810-A30-32	26	Так	2427 грн	Детальніше
GN 350.2-32-11-26-ST Характеристики: d₁ 32 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 31 h₃ 5 r M 10 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 26 2427 грн Так До кошику
GN 350.2-32-11-43-ST	32	M 10	11	DIN 1810-A30-32	M 20 x 1	63	20	M 10	65	DIN 1810-A30-32	43	Так	3746 грн	Детальніше
GN 350.2-32-11-43-ST Характеристики: d₁ 32 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 63 h₃ 20 r M 10 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 43 3746 грн Так До кошику
GN 350.2-32-6,6-26-ST	32	M 6	6.6	DIN 1810-A30-32	M 20 x 1	31	5	M 6	65	DIN 1810-A30-32	26	Під замовлення	2546 грн	Детальніше
GN 350.2-32-6,6-26-ST Характеристики: d₁ 32 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 31 h₃ 5 r M 6 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 26 2546 грн Під замовлення До кошику
GN 350.2-32-6,6-43-ST	32	M 6	6.6	DIN 1810-A30-32	M 20 x 1	63	20	M 6	65	DIN 1810-A30-32	43	Так	3768 грн	Детальніше
GN 350.2-32-6,6-43-ST Характеристики: d₁ 32 Для гинта M 6 d₂ 6.6 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 63 h₃ 20 r M 6 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 43 3768 грн Так До кошику
GN 350.2-32-9-26-ST	32	M 8	9	DIN 1810-A30-32	M 20 x 1	31	5	M 8	65	DIN 1810-A30-32	26	Так	2574 грн	Детальніше
GN 350.2-32-9-26-ST Характеристики: d₁ 32 Для гинта M 8 d₂ 9 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 31 h₃ 5 r M 8 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 26 2574 грн Так До кошику
GN 350.2-32-9-43-ST	32	M 8	9	DIN 1810-A30-32	M 20 x 1	63	20	M 8	65	DIN 1810-A30-32	43	Під замовлення	3768 грн	Детальніше
GN 350.2-32-9-43-ST Характеристики: d₁ 32 Для гинта M 8 d₂ 9 Кодовий номер для ключа крючкового типу DIN 1810-A30-32 d₃ M 20 x 1 h₂ 63 h₃ 20 r M 8 Статическая нагрузка F в кНF₁ 65 Статическая нагрузка F в кНF₂ DIN 1810-A30-32 h₁ 43 3768 грн Під замовлення До кошику
GN 350.2-45-11-34-ST	45	M 10	11	DIN 1810-A45-50	M 30 x 1.5	41	7	M 10	120	DIN 1810-A45-50	34	Так	4256 грн	Детальніше
GN 350.2-45-11-34-ST Характеристики: d₁ 45 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 41 h₃ 7 r M 10 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 34 4256 грн Так До кошику
GN 350.2-45-11-54-ST	45	M 10	11	DIN 1810-A45-50	M 30 x 1.5	79	25	M 10	120	DIN 1810-A45-50	54	Під замовлення	5508 грн	Детальніше
GN 350.2-45-11-54-ST Характеристики: d₁ 45 Для гинта M 10 d₂ 11 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 79 h₃ 25 r M 10 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 54 5508 грн Під замовлення До кошику
GN 350.2-45-13,5-34-ST	45	M 12	13.5	DIN 1810-A45-50	M 30 x 1.5	41	7	M 12	120	DIN 1810-A45-50	34	Так	4253 грн	Детальніше
GN 350.2-45-13,5-34-ST Характеристики: d₁ 45 Для гинта M 12 d₂ 13.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 41 h₃ 7 r M 12 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 34 4253 грн Так До кошику
GN 350.2-45-13,5-54-ST	45	M 12	13.5	DIN 1810-A45-50	M 30 x 1.5	79	25	M 12	120	DIN 1810-A45-50	54	Так	5508 грн	Детальніше
GN 350.2-45-13,5-54-ST Характеристики: d₁ 45 Для гинта M 12 d₂ 13.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 79 h₃ 25 r M 12 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 54 5508 грн Так До кошику
GN 350.2-45-17,5-34-ST	45	M 16	17.5	DIN 1810-A45-50	M 30 x 1.5	41	7	M 16	120	DIN 1810-A45-50	34	Так	4256 грн	Детальніше
GN 350.2-45-17,5-34-ST Характеристики: d₁ 45 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 41 h₃ 7 r M 16 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 34 4256 грн Так До кошику
GN 350.2-45-17,5-54-ST	45	M 16	17.5	DIN 1810-A45-50	M 30 x 1.5	79	25	M 16	120	DIN 1810-A45-50	54	Під замовлення	5481 грн	Детальніше
GN 350.2-45-17,5-54-ST Характеристики: d₁ 45 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A45-50 d₃ M 30 x 1.5 h₂ 79 h₃ 25 r M 16 Статическая нагрузка F в кНF₁ 120 Статическая нагрузка F в кНF₂ DIN 1810-A45-50 h₁ 54 5481 грн Під замовлення До кошику
GN 350.2-58-17,5-44-ST	58	M 16	17.5	DIN 1810-A58-62	M 40 x 1.5	53	9	M 16	210	DIN 1810-A58-62	44	Під замовлення	5584 грн	Детальніше
GN 350.2-58-17,5-44-ST Характеристики: d₁ 58 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 53 h₃ 9 r M 16 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 44 5584 грн Під замовлення До кошику
GN 350.2-58-17,5-70-ST	58	M 16	17.5	DIN 1810-A58-62	M 40 x 1.5	102	32	M 16	210	DIN 1810-A58-62	70	Так	7973 грн	Детальніше
GN 350.2-58-17,5-70-ST Характеристики: d₁ 58 Для гинта M 16 d₂ 17.5 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 102 h₃ 32 r M 16 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 70 7973 грн Так До кошику
GN 350.2-58-22-44-ST	58	M 20	22	DIN 1810-A58-62	M 40 x 1.5	53	9	M 20	210	DIN 1810-A58-62	44	Так	5584 грн	Детальніше
GN 350.2-58-22-44-ST Характеристики: d₁ 58 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 53 h₃ 9 r M 20 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 44 5584 грн Так До кошику
GN 350.2-58-22-70-ST	58	M 20	22	DIN 1810-A58-62	M 40 x 1.5	102	32	M 20	210	DIN 1810-A58-62	70	Так	7896 грн	Детальніше
GN 350.2-58-22-70-ST Характеристики: d₁ 58 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 102 h₃ 32 r M 20 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 70 7896 грн Так До кошику
GN 350.2-58-26-44-ST	58	M 24	26	DIN 1810-A58-62	M 40 x 1.5	53	9	M 24	210	DIN 1810-A58-62	44	Під замовлення	5584 грн	Детальніше
GN 350.2-58-26-44-ST Характеристики: d₁ 58 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 53 h₃ 9 r M 24 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 44 5584 грн Під замовлення До кошику
GN 350.2-58-26-70-ST	58	M 24	26	DIN 1810-A58-62	M 40 x 1.5	102	32	M 24	210	DIN 1810-A58-62	70	Під замовлення	7859 грн	Детальніше
GN 350.2-58-26-70-ST Характеристики: d₁ 58 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A58-62 d₃ M 40 x 1.5 h₂ 102 h₃ 32 r M 24 Статическая нагрузка F в кНF₁ 210 Статическая нагрузка F в кНF₂ DIN 1810-A58-62 h₁ 70 7859 грн Під замовлення До кошику
GN 350.2-70-22-50-ST	70	M 20	22	DIN 1810-A68-75	M 50	60	10	M 20	330	DIN 1810-A68-75	50	Під замовлення	7974 грн	Детальніше
GN 350.2-70-22-50-ST Характеристики: d₁ 70 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 h₂ 60 h₃ 10 r M 20 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 50 7974 грн Під замовлення До кошику
GN 350.2-70-22-83-ST	70	M 20	22	DIN 1810-A68-75	M 50	123	40	M 20	330	DIN 1810-A68-75	83	Під замовлення	10318 грн	Детальніше
GN 350.2-70-22-83-ST Характеристики: d₁ 70 Для гинта M 20 d₂ 22 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 h₂ 123 h₃ 40 r M 20 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 83 10318 грн Під замовлення До кошику
GN 350.2-70-26-50-ST	70	M 24	26	DIN 1810-A68-75	M 50	60	10	M 24	330	DIN 1810-A68-75	50	Так	7974 грн	Детальніше
GN 350.2-70-26-50-ST Характеристики: d₁ 70 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 h₂ 60 h₃ 10 r M 24 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 50 7974 грн Так До кошику
GN 350.2-70-26-83-ST	70	M 24	26	DIN 1810-A68-75	M 50	123	40	M 24	330	DIN 1810-A68-75	83	Під замовлення	10270 грн	Детальніше
GN 350.2-70-26-83-ST Характеристики: d₁ 70 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 h₂ 123 h₃ 40 r M 24 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 83 10270 грн Під замовлення До кошику
GN 350.2-70-33-50-ST	70	M 30	33	DIN 1810-A68-75	M 50	60	10	M 30	330	DIN 1810-A68-75	50	Під замовлення	7974 грн	Детальніше
GN 350.2-70-33-50-ST Характеристики: d₁ 70 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 h₂ 60 h₃ 10 r M 30 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 50 7974 грн Під замовлення До кошику
GN 350.2-70-33-83-ST	70	M 30	33	DIN 1810-A68-75	M 50	123	40	M 30	330	DIN 1810-A68-75	83	Під замовлення	11307 грн	Детальніше
GN 350.2-70-33-83-ST Характеристики: d₁ 70 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A68-75 d₃ M 50 h₂ 123 h₃ 40 r M 30 Статическая нагрузка F в кНF₁ 330 Статическая нагрузка F в кНF₂ DIN 1810-A68-75 h₁ 83 11307 грн Під замовлення До кошику
GN 350.2-80-26-56-ST	80	M 24	26	DIN 1810-A80-90	M 60	68	12	M 24	495	DIN 1810-A80-90	56	Під замовлення	10847 грн	Детальніше
GN 350.2-80-26-56-ST Характеристики: d₁ 80 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 h₂ 68 h₃ 12 r M 24 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 56 10847 грн Під замовлення До кошику
GN 350.2-80-26-94-ST	80	M 24	26	DIN 1810-A80-90	M 60	144	50	M 24	495	DIN 1810-A80-90	94	Під замовлення	14045 грн	Детальніше
GN 350.2-80-26-94-ST Характеристики: d₁ 80 Для гинта M 24 d₂ 26 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 h₂ 144 h₃ 50 r M 24 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 94 14045 грн Під замовлення До кошику
GN 350.2-80-33-56-ST	80	M 30	33	DIN 1810-A80-90	M 60	68	12	M 30	495	DIN 1810-A80-90	56	Під замовлення	10794 грн	Детальніше
GN 350.2-80-33-56-ST Характеристики: d₁ 80 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 h₂ 68 h₃ 12 r M 30 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 56 10794 грн Під замовлення До кошику
GN 350.2-80-33-94-ST	80	M 30	33	DIN 1810-A80-90	M 60	144	50	M 30	495	DIN 1810-A80-90	94	Під замовлення	13908 грн	Детальніше
GN 350.2-80-33-94-ST Характеристики: d₁ 80 Для гинта M 30 d₂ 33 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 h₂ 144 h₃ 50 r M 30 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 94 13908 грн Під замовлення До кошику
GN 350.2-80-39-56-ST	80	M 36	39	DIN 1810-A80-90	M 60	68	12	M 36	495	DIN 1810-A80-90	56	Під замовлення	10739 грн	Детальніше
GN 350.2-80-39-56-ST Характеристики: d₁ 80 Для гинта M 36 d₂ 39 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 h₂ 68 h₃ 12 r M 36 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 56 10739 грн Під замовлення До кошику
GN 350.2-80-39-94-ST	80	M 36	39	DIN 1810-A80-90	M 60	144	50	M 36	495	DIN 1810-A80-90	94	Під замовлення	13776 грн	Детальніше
GN 350.2-80-39-94-ST Характеристики: d₁ 80 Для гинта M 36 d₂ 39 Кодовий номер для ключа крючкового типу DIN 1810-A80-90 d₃ M 60 h₂ 144 h₃ 50 r M 36 Статическая нагрузка F в кНF₁ 495 Статическая нагрузка F в кНF₂ DIN 1810-A80-90 h₁ 94 13776 грн Під замовлення До кошику

Характеристики

Варіант виконання зі сталі
Сталь, 1.7225 (42 CrMo 4V) ST
оцинкована, блакитна пасивація
F1: макс. загальне навантаження
F2: макс. сумарна величина за вирахуванням макс. попереднього навантаження
для гвинтів 8.8 µ = 0,125 (Сталевий варіант виконання)

Аксесуари

Ключ для круглих шліцевих гайок DIN 1810 (номер коду див. у таблиці)

особливості та сфери застосування

Комплекти для вирівнювання GN 350.2 використовуються для вирівнювання, регулювання та з'єднання. Сферична шайба забезпечує точний монтаж двох непаралельних площин при необхідному нахилі до 4°.

Вони мають різьбову верхню муфту і нижню муфту з внутрішнім різьбленням. Дрібне різьблення забезпечує плавне, точне встановлення та фіксацію з використанням ключа для круглих шліцевих гайок DIN 1810.. Стопорне кільце також служить як обмежувач висоти в межах максимального значення.
