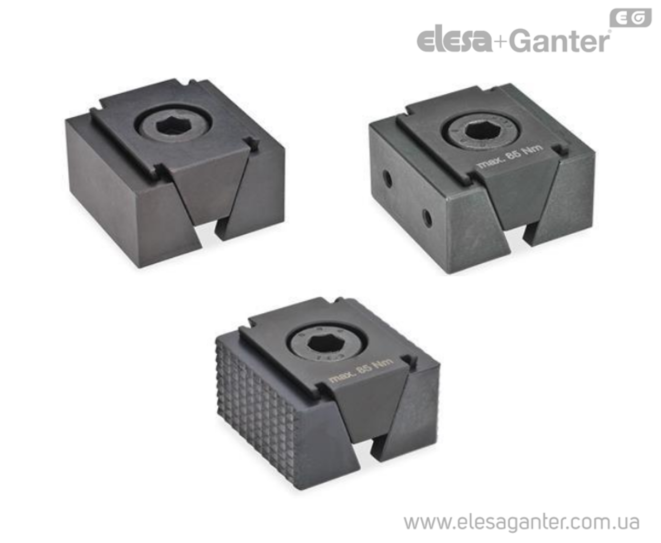

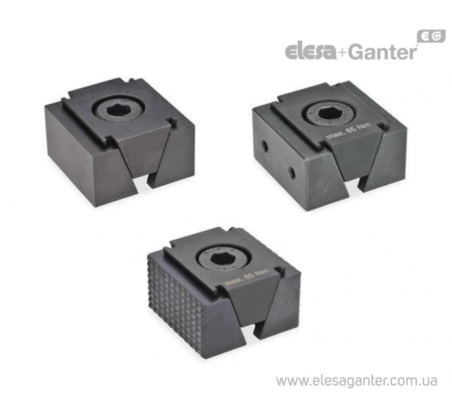

Клинові затискачі ластівчин хвіст зі зворотною пружиною GN 920.1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 920.1 Сталь, гладка/з кріпленням/з насічкою/з призматичними захватами затискні поверхні
| Артікул | d | a min | w | a max | h2 | l max | h3 | b | m | Сила зажимана зажимную вилкув кН | h1 | Макс. момент затяжкив Н·м | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 920.1-M12-40-GA | M 12 | 40 | - | 45.5 | 4.5 | 21 | 11 | 40 | 20 | 30 | 22 | 85 |
Під замовлення
|
14140
|
|||
| GN 920.1-M12-40-GL | M 12 | 40 | - | 45.5 | 4.5 | 21 | - | 40 | - | 30 | 22 | 85 |
Під замовлення
|
14140
|
|||
| GN 920.1-M12-40-RF | M 12 | 40 | - | 45.5 | 4.5 | 21 | - | 40 | - | 30 | 22 | 85 |
Під замовлення
|
14140
|
|||
| GN 920.1-M12-50-GA | M 12 | 40 | - | 45.5 | 4.5 | 21 | 11 | 50 | 30 | 30 | 22 | 85 | Так |
16569
|
|||
| GN 920.1-M12-50-GL | M 12 | 40 | - | 45.5 | 4.5 | 21 | - | 50 | - | 30 | 22 | 85 |
Під замовлення
|
16569
|
|||
| GN 920.1-M12-50-RF | M 12 | 40 | - | 45.5 | 4.5 | 21 | - | 50 | - | 30 | 22 | 85 |
Під замовлення
|
16569
|
|||
| GN 920.1-M8-21-GA | M 8 | 39.5 | - | 44.5 | 4.5 | 15 | 7.5 | 21 | 10 | 15 | 15 | 25 |
Під замовлення
|
9653
|
|||
| GN 920.1-M8-21-GL | M 8 | 39.5 | - | 44.5 | 4.5 | 15 | - | 21 | - | 15 | 15 | 25 | Так |
9653
|
|||
| GN 920.1-M8-21-RF | M 8 | 34.5 | - | 39.5 | 4.5 | 15 | - | 21 | - | 15 | 15 | 25 |
Під замовлення
|
9653
|
|||
| GN 920.1-M8-25-GA | M 8 | 39.5 | - | 44.5 | 4.5 | 15 | 7.5 | 25 | 12 | 15 | 15 | 25 |
Під замовлення
|
10262
|
|||
| GN 920.1-M8-25-GL | M 8 | 39.5 | - | 44.5 | 4.5 | 15 | - | 25 | - | 15 | 15 | 25 |
Під замовлення
|
10262
|
|||
| GN 920.1-M8-25-RF | M 8 | 34.5 | - | 39.5 | 4.5 | 15 | - | 25 | - | 15 | 15 | 25 |
Під замовлення
|
10262
|
|||
| GN 920.1-M8-32-GA | M 8 | 39.5 | - | 44.5 | 4.5 | 15 | 7.5 | 32 | 16 | 15 | 15 | 25 |
Під замовлення
|
10690
|
|||
| GN 920.1-M8-32-GL | M 8 | 39.5 | - | 44.5 | 4.5 | 15 | - | 32 | - | 15 | 15 | 25 |
Під замовлення
|
10690
|
|||
| GN 920.1-M8-32-RF | M 8 | 34.5 | - | 39.5 | 4.5 | 15 | - | 32 | - | 15 | 15 | 25 |
Під замовлення
|
10690
|
|||
| GN 920.1-M8-40-GA | M 8 | 39.5 | - | 44.5 | 4.5 | 15 | 7.5 | 40 | 20 | 15 | 15 | 25 |
Під замовлення
|
12289
|
|||
| GN 920.1-M8-40-GL | M 8 | 39.5 | - | 44.5 | 4.5 | 15 | - | 40 | - | 15 | 15 | 25 |
Під замовлення
|
12289
|
|||
| GN 920.1-M8-40-RF | M 8 | 34.5 | - | 39.5 | 4.5 | 15 | - | 40 | - | 15 | 15 | 25 |
Під замовлення
|
12289
|
|||
| GN 920.1-M8-50-GA | M 8 | 39.5 | - | 44.5 | 4.5 | 15 | 7.5 | 50 | 30 | 15 | 15 | 25 |
Під замовлення
|
13713
|
|||
| GN 920.1-M8-50-GL | M 8 | 39.5 | - | 44.5 | 4.5 | 15 | - | 50 | - | 15 | 15 | 25 |
Під замовлення
|
13713
|
|||
| GN 920.1-M8-50-RF | M 8 | 34.5 | - | 39.5 | 4.5 | 15 | - | 50 | - | 15 | 15 | 25 |
Під замовлення
|
13713
|
Характеристики
Типи
Тип GL: гладкі затискні поверхні
Тип GA: 2 шт із кріпильним різьбленням для сполучних захоплень
Тип RF: затискні поверхні з насічкою
Сталь
Скошені поверхні загартовані
чорніння
Гвинт із головкою під торцевий ключ DIN 7984
Клас міцності на розрив 10.9 (1000 Н/мм2)
особливості та сфери застосування

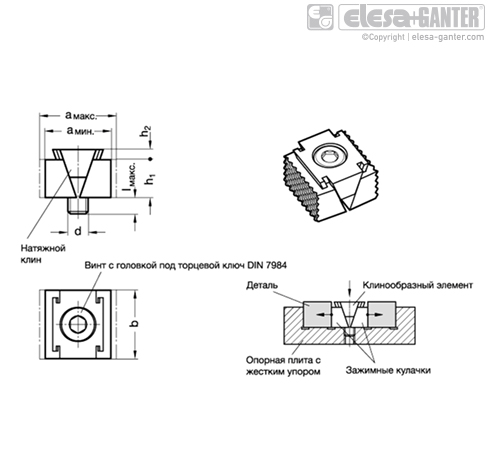

Затискач за допомогою клинових затискачів GN 920.1 досягається через гвинт з головкою під торцевий ключ і клиновий затискач, які змушують обидва захоплення переміщатися назовні.
При ослабленні гвинта клиновий затискач повертається у вигляді внутрішньої поворотної пружини, яка, своєю чергою, послаблює напругу.
Клинові затискачі ідеально підходять для кількох затискних операцій, але також підходять для кріплення окремих деталей.
Довгий отвір у клиновому затиску призначений для компенсації допусків у заготовці.
Приклади застосування
Тип GL гладкі затискні поверхні (контур на поверхню наноситься відповідно до заготовки)
Тип GA з двома фіксуючими різьбовими отворами для лещат
Тип RF ребриста затискна поверхня
