Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-BK

Друк

GN 81700-ST-B

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, без фіксації у віджатому положенні, без контргайки

GN 81700-ST-BK

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, без фіксації у віджатому положенні, з контргайкою

GN 81700-ST-C

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, фіксуються у віджатому положенні, без контрагайки

GN 81700-ST-CK

Штифти стопорні, нормально висунутий стрижень, різні наконечники

Сталь чорніння, що фіксуються у віджатому положенні, з контргайкою

GN 81700-NI-B

Фіксатори стопорні, нормально висунутий стрижень, штифти під різні завдання

Нержавіюча сталь, без фіксації у віджатому положенні, без контргайки

GN 81700-NI-BK

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання

Нержавіюча сталь, без фіксації у віджатому положенні, з контргайкою

GN 81700-NI-C

Фіксатори стопорні із висунутим стрижнем, штифти під різні завдання

Нержавіюча сталь, можлива фіксація у віджатому положенні, без контргайки

GN 81700-NI-CK

Фіксатори стопорні із висунутим стрижнем, штифти під спеціальні завдання

Нержавіюча сталь, можлива фіксація у віджатому положенні, з контргайкою

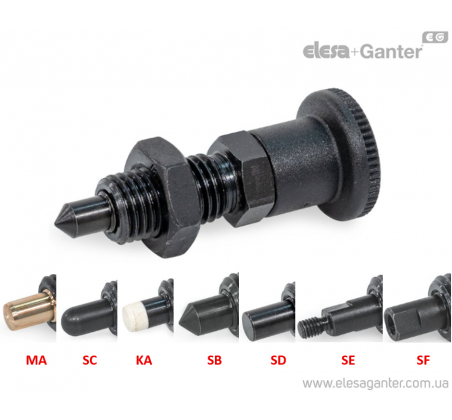

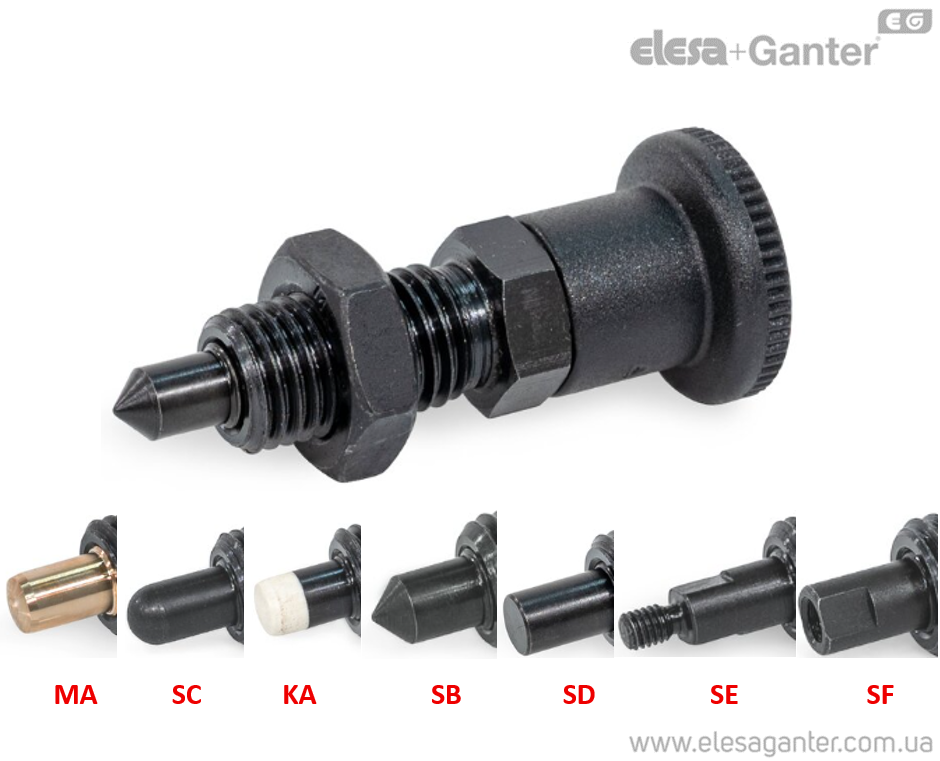

Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-BK – фото 1

Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-BK – Креслення 1

Штифти стопорні, нормально висунутий стрижень, різні наконечники GN 81700-ST-BK – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 81700-ST-BK Сталь чорніння, без фіксації у віджатому положенні, з контргайкою

Артікул
Артікул	d1 Штифт -0.02/-0.05 Отвір H7	t мин.	d₂	k	l₁	d₃	l₂	A/F ₁	d₄	d₅	l₃	l₄	A/F ₂	l₅	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	В наявності	Ціна
GN 81700-10-12-BK-KA-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Під замовлення	743 грн	Детальніше
GN 81700-10-12-BK-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 743 грн Під замовлення До кошику
GN 81700-10-12-BK-MA-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	540 грн	Детальніше
GN 81700-10-12-BK-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 540 грн Так До кошику
GN 81700-10-12-BK-SB-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Під замовлення	510 грн	Детальніше
GN 81700-10-12-BK-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 510 грн Під замовлення До кошику
GN 81700-10-12-BK-SC-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	512 грн	Детальніше
GN 81700-10-12-BK-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 512 грн Так До кошику
GN 81700-10-12-BK-SD-ST	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Так	512 грн	Детальніше
GN 81700-10-12-BK-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 512 грн Так До кошику
GN 81700-10-12-BK-SE-ST	10	-	M 16 x 1.5	24	12	28	58	17	M 6	-	26	8	8	9	9.5	38	Під замовлення	471 грн	Детальніше
GN 81700-10-12-BK-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 6 d₅ - l₃ 26 l₄ 8 A/F ₂ 8 l₅ 9 Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 471 грн Під замовлення До кошику
GN 81700-10-12-BK-SF-ST	10	12	M 16 x 1.5	24	12	28	58	17	-	M 6	26	8	8	-	9.5	38	Так	460 грн	Детальніше
GN 81700-10-12-BK-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 10 t мин. 12 d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 6 l₃ 26 l₄ 8 A/F ₂ 8 l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 460 грн Так До кошику
GN 81700-5-8-BK-KA-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Так	586 грн	Детальніше
GN 81700-5-8-BK-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 586 грн Так До кошику
GN 81700-5-8-BK-MA-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	349 грн	Детальніше
GN 81700-5-8-BK-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 349 грн Під замовлення До кошику
GN 81700-5-8-BK-SB-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	423 грн	Детальніше
GN 81700-5-8-BK-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 423 грн Під замовлення До кошику
GN 81700-5-8-BK-SC-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	417 грн	Детальніше
GN 81700-5-8-BK-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 417 грн Під замовлення До кошику
GN 81700-5-8-BK-SD-ST	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Під замовлення	413 грн	Детальніше
GN 81700-5-8-BK-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 413 грн Під замовлення До кошику
GN 81700-5-8-BK-SE-ST	5	-	M 10 x 1	16	8	19	40	12	M 3	-	18	6	4	4.5	5	18	Під замовлення	359 грн	Детальніше
GN 81700-5-8-BK-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ M 3 d₅ - l₃ 18 l₄ 6 A/F ₂ 4 l₅ 4.5 Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 359 грн Під замовлення До кошику
GN 81700-5-8-BK-SF-ST	5	6	M 10 x 1	16	8	19	40	12	-	M 3	18	6	4	-	5	18	Під замовлення	359 грн	Детальніше
GN 81700-5-8-BK-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 5 t мин. 6 d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ M 3 l₃ 18 l₄ 6 A/F ₂ 4 l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 359 грн Під замовлення До кошику
GN 81700-6-9-BK-KA-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	621 грн	Детальніше
GN 81700-6-9-BK-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 621 грн Під замовлення До кошику
GN 81700-6-9-BK-MA-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	404 грн	Детальніше
GN 81700-6-9-BK-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 404 грн Під замовлення До кошику
GN 81700-6-9-BK-SB-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	443 грн	Детальніше
GN 81700-6-9-BK-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 443 грн Під замовлення До кошику
GN 81700-6-9-BK-SC-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	440 грн	Детальніше
GN 81700-6-9-BK-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 440 грн Під замовлення До кошику
GN 81700-6-9-BK-SD-ST	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Під замовлення	438 грн	Детальніше
GN 81700-6-9-BK-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 438 грн Під замовлення До кошику
GN 81700-6-9-BK-SE-ST	6	-	M 12 x 1.5	20	9	23	48	47	M 4	-	22	6	5	6	6	25	Під замовлення	391 грн	Детальніше
GN 81700-6-9-BK-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ M 4 d₅ - l₃ 22 l₄ 6 A/F ₂ 5 l₅ 6 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 391 грн Під замовлення До кошику
GN 81700-6-9-BK-SF-ST	6	8	M 12 x 1.5	20	9	23	48	47	-	M 4	22	6	5	-	6	25	Під замовлення	380 грн	Детальніше
GN 81700-6-9-BK-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 6 t мин. 8 d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ M 4 l₃ 22 l₄ 6 A/F ₂ 5 l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 380 грн Під замовлення До кошику
GN 81700-8-12-BK-KA-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	728 грн	Детальніше
GN 81700-8-12-BK-KA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 728 грн Під замовлення До кошику
GN 81700-8-12-BK-MA-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Так	499 грн	Детальніше
GN 81700-8-12-BK-MA-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 499 грн Так До кошику
GN 81700-8-12-BK-SB-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Так	492 грн	Детальніше
GN 81700-8-12-BK-SB-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 492 грн Так До кошику
GN 81700-8-12-BK-SC-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Під замовлення	494 грн	Детальніше
GN 81700-8-12-BK-SC-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 494 грн Під замовлення До кошику
GN 81700-8-12-BK-SD-ST	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Так	492 грн	Детальніше
GN 81700-8-12-BK-SD-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 492 грн Так До кошику
GN 81700-8-12-BK-SE-ST	8	-	M 16 x 1.5	20	12	28	58	17	M 5	-	26	8	7	7.5	8.5	28	Під замовлення	451 грн	Детальніше
GN 81700-8-12-BK-SE-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 5 d₅ - l₃ 26 l₄ 8 A/F ₂ 7 l₅ 7.5 Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 451 грн Під замовлення До кошику
GN 81700-8-12-BK-SF-ST	8	10	M 16 x 1.5	20	12	28	58	17	-	M 5	26	8	7	-	8.5	28	Під замовлення	444 грн	Детальніше
GN 81700-8-12-BK-SF-ST Характеристики: d1 Штифт -0.02/-0.05 Отвір H7 8 t мин. 10 d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 5 l₃ 26 l₄ 8 A/F ₂ 7 l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 444 грн Під замовлення До кошику

характеристики

Типи

Тип BK: без фіксації у віджатому положенні, з контргайкою

Типи стопорних штифтів

Тип KA: закруглений наконечник, із пластиковим покриттям
Тип MA: закруглений наконечник, латунь
Тип SB: конічний наконечник
Тип SC: сферичний наконечник
Тип SD: плоский наконечник
Тип SE: із зовнішнім різьбленням
Тип SF: з внутрішнім різьбленням

Напрямний корпус

Сталь, чорніння ST

Штифт фіксатора

Сталь, чорніння
Накінечник, загартований для типів SB/SC/SD

Покриття для типу KA

Пластик, поліфталамід (PPA)
Армування скловолокном
Хімічно пов'язаний зі штифтом фіксатора
Білий колір

Латунь для типу MA

Поворотна ручка

Пластик, поліамід (PA)
Чорний колір, матове оздоблення

Натискна пружина

Нержавіюча сталь AISI 301

Шестигранні гайки ISO 8675

Сталь, чорніння

особливості та сфери застосування

Стопорні штифти GN 81700, наприклад, блокують регулювання висоти або поворотні важелі на пристроях, машинах та транспортних засобах.

Штифти фіксаторів типів KA і MA мають закруглені наконечники з пластику або латуні, які зменшують знос поверхні, що стикається, і запобігають появі слідів або подряпин. Конічний штифт фіксатора SB полегшує позиціонування у відповідному приймальному отворі.

Сферичний наконечник штифта фіксатора типу SC проходить над низькими кромками або канавками, забезпечуючи надійну фіксацію та запобігаючи пошкодженню. Завдяки невеликій скосі штифт фіксатора типу SD особливо підходить для неглибоких отворів під фіксатор, наприклад, в деталях з листового металу.

Стопорні штифти зі штифтом фіксатора типів SE або SF можуть оснащуватися спеціальними пристроями із застосуванням зовнішнього або внутрішнього різьблення і використовуватися, наприклад, для приведення в дію механізмів важелів або тросових приводів.

Незалежно від вибраного типу штифта фіксатора стопорні штифти GN 81700 доступні як у відтисненому положенні, так і без нього. Стопорні штифти у віджатому положенні використовуються у тих випадках, коли штифт фіксатора тимчасово не повинен виступати.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 81700.pdf

Залиште відгук про товар!

Типи фіксуючих стрижнів:

KA: закруглений наконечник, із пластиковим покриттям
MA: закруглений наконечник, латунь
SB: конічний наконечник
SC: сферичний наконечник
SD: плоский наконечник
SE: із зовнішнім різьбленням
SF: з внутрішнім різьбленням

Аксесуари на окреме замовлення:

DIN 172 Направляючі втулки (з кільцевим виступом)
DIN 179 Направляючі втулки (без кільцевого виступу)
GN 609.5 Розпорні втулки
ISO 8675 Тонкі шестигранні гайки
DIN 7979 Установчі штифти
